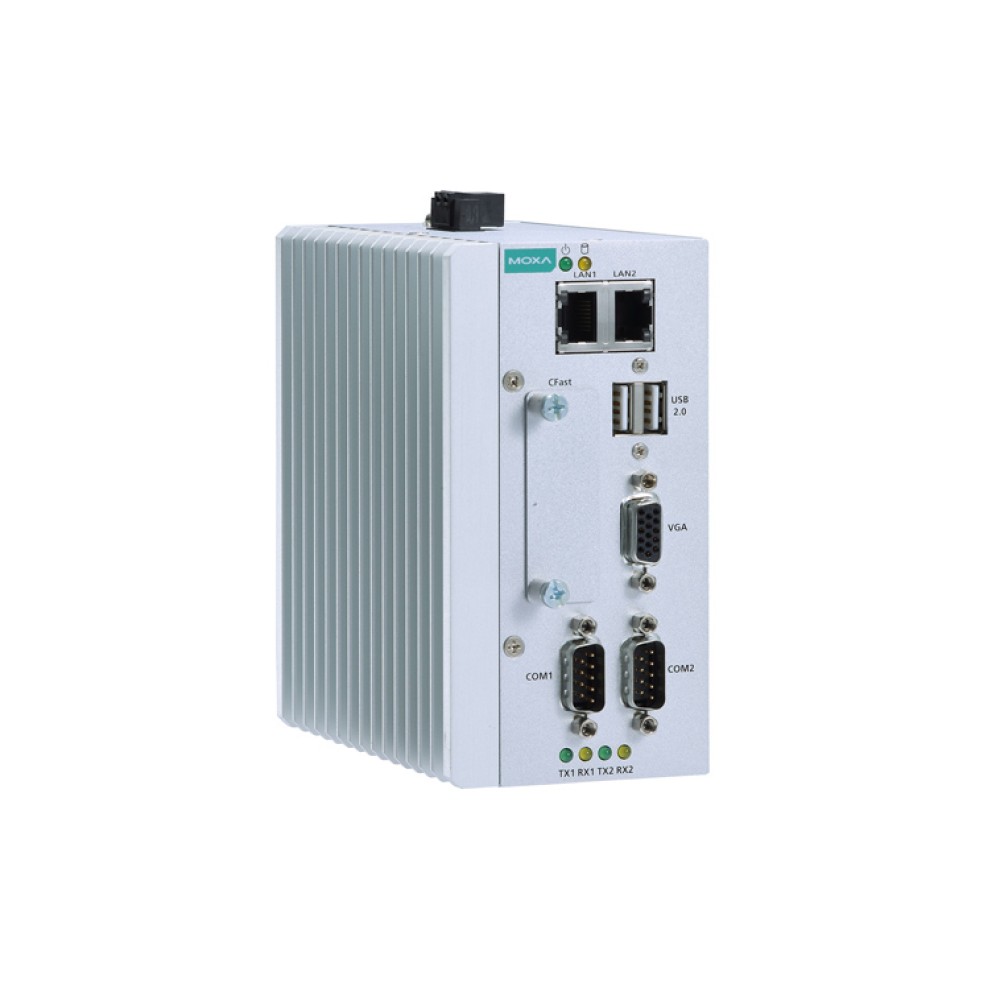

MC-1112-E2-T
Microsoft Azure Certified for IoT,クワッドコア ファンレス DINレール オートメーションコンピューター
主な製品特長
- デュアルストレージ (SDおよびCFastスロット)
- デュアルインディペンデントディスプレイ (VGA + display port)
- 多様なインターフェース:シリアルポート×2、ギガ LAN×4、DI×4、DO×4、USB2.0×2
- Mini-PCIeソケット:WiFi、3G、LTE、GPS
- 12~36 VDC、ワイドレンジアイソレーテッド電源
- -40~70℃システム動作温度範囲
- Moxa SmartRecoveryユーティリティにより、ブート失敗からシステムをリカバー (W7Eのみ)
- マリングレードおよびZone 2準拠
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

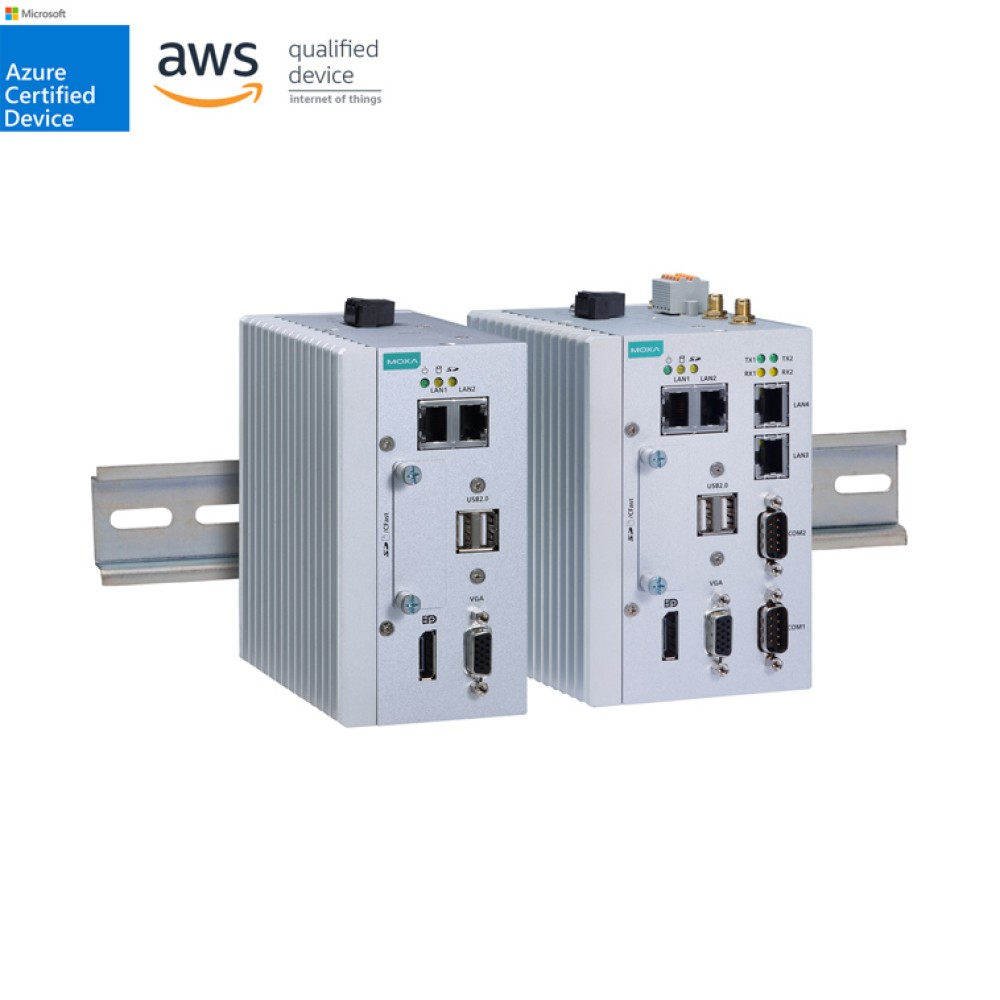

MoxaのMC-1100シリーズ DINレール、ファンレス、x86組み込みコンピュータは、Intel® Atom™ E3800シリーズプロセッサベース、最大のコネクティビティを実現する最も信頼性の高いI/O設計、ワイヤレスモジュール(WiFi/3G/LTE) を備え、さまざまな通信アプリケーションに適しています。
ワイド動作温度範囲(-40~70℃) および、安全/EMI/EMS準拠の強化がされたMC-1100シリーズは、マリン通信、石油/天然ガスフィールドサイトの監視、交通輸送といった、重要な環境におけるインテリジェントコンピューティングと通信ソリューションに最適です。
MC-1100シリーズは、デバイスのI/Oステータスの監視と警告、システム温度の監視とアラート、およびシステムの電源マネジメントのための “Moxaハードウェア監視” をサポートします。システムのステータスを監視することでエラーからのリカバリが容易になり、アプリケーションにとって必要な最も信頼性の高いプラットフォームを提供します。
Microsoft Azure IoT認定
MC-1100シリーズは、Microsoft Azure Certified for IoTです。Microsoftのリファレンスコンフィギュレーションを利用して産業用IoTアプリケーションに対するMicrosoft Azure IoTサービスで動作するためのテストがされています。Azure Certified for IoTプログラムの詳細については、こちらをご覧ください。
https://catalog.azureiotsuite.com/
Moxaの Azure IoT認定製品の完全なリストは、こちらで入手できます。
https://catalog.azureiotsuite.com/?q=moxa
MC-1100オートメーションコンピュータ アプリケーションノート
-
-
Moxaは産業用オートメーション分野における豊富な経験を活かし、幅広いオートメーションアプリケーションに最適な先進技術と信頼性の高い設計を産業用コンピュータに提供しています。このアプリケーションノートでは、MoxaのMC-1100が石油・ガス、海洋およびファクトリオートメーションアプリケーションにどのように適合するかをご紹介しています。詳細は「アプリケーションノート」をダウンロードしてご覧ください。
技術情報:コンパクトで堅牢なDINレールコンピュータ MC-1100
ハードウェア仕様
コンピュータ | |
CPU |
|
---|---|
OS | Windows 7 Embedded 64 bits, Linux Debian 8*サポート |
システムメモリ | 1 DDR3L SO-DIMMスロット, 2GBプレインストール, 2GB, 4GB, 8GBサポート |
USB | USB 2.0 hosts×2, Type Aコネクタ |
ストレージ |
|
その他の周辺装置 | |
USB | 2 ブータブル USB 2.0ポート(type A) |
TPM | TPM1.2 (MC-1111 および MC-1121シリーズのみ) |
拡張スロット | 1 MiniPCIeソケット; ワイヤレスWifi/3G/LTEモジュール用USB信号 |
USIMスロット | 1 |
ディスプレイ | |
グラフィックコントローラ | Intel® HD Graphics 4000 |
ディスプレイインターフェース |
|
イーサネットインターフェース | |
LAN | 2 または 4 オートセンシング 10/100/1000 Mbpsポート(RJ45) |
磁界絶縁保護 | 1.5 kV ビルトイン |
シリアルインターフェース | |
シリアル規格 | 2 または 4 RS-232C/422/485ポート, ソフトウェアセレクタブル, DB9(M) |
シリアル通信パラメータ | |
データビット | 5, 6, 7, 8 |
ストップビット | 1, 1.5, 2 |
パリティ | None, Even, Odd, Space, Mark |
フロー制御 | RTS/CTS, XON/XOFF, RS-485制御用ADDC® (automatic data direction control) |
ボーレート | 50 bps ~ 115.2 kbps |
シリアル信号 | |
RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
RS-485-2線 | Data+, Data-, GND |
デジタル入力 | |
入力チャネル | DI × 4 (ノンアイソレーション) |
入力電圧 | ロジックレベル 0:Close to GND ロジックレベル 1:Open |
デジタル出力 | |
出力チャネル | DO × 4 (ノンアイソレーション) |
出力電圧 | ロジックレベル 0:0 ~o 0.55 V ロジックレベル 1:5 VDC (4.7 ~ 5 V) |
出力クランピング電流 | 24 mA |
LED | |
システム | 電源 |
ストレージ | CFast, SD |
LAN | 2 LED/ポート (100/1000 Mbps) |
シリアル | 2 LED/ポート (Tx および Rx) |
メカニカル | |
ハウジング | アルミ, シートメタル |
重量 | ・MC-1111/1112:1.45 kg ・MC-1121/1122:1.75 kg |
サイズ | ・MC-1111/1112:132 × 122 × 68 mm ・MC-1121/1122:132 × 122 × 87 mm |
マウンティング | DINレール, ウォール (DNV) |
環境 | |
動作温度 | -40 ~ 70℃ (DNV: -25 ~ 70℃) |
保管温度 | -45 ~ 75℃ |
相対湿度 | 5 ~ 95% (結露なきこと) |
耐震 |
|
耐衝撃 | 50g/11ms ±X, ±Y, ±Z, 3衝撃各軸 w/ CFast, SD |
電源 | |
入力電圧 | 12/24 VDC (11.4 ~ 36 VDCトレランス, 2ピン ターミナルブロック) (DNV:24 VDC) |
電力消費量 | 30 W 未満 |
規格および認証 | |
安全 | UL 60950-1 |
ハザード環境 | Class 1 Division 2* |
EMC | EN 55032, EN 55024 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD:接触: 6 kV; 気中: 8 kV IEC 61000-4-3 RS:80 MHz~1 GHz: 10 V/m IEC 61000-4-4 EFT:電源: 2 kV; 信号: 1 kV IEC 61000-4-5 Surge:電源: 1 kV;信号 : 1 kV IEC 61000-4-6 CS:10 V IEC 61000-4-8 |
マリン規格 | IEC 60945 |
マリンタイプアプローバル | DNV GL |
グリーン製品 | RoHS, cRoHS, WEEE |
信頼性 | |
オートリブートトリガ | ビルトインウォッチドッグタイマ(WDT), 1~255秒 ハング間隔をリセットするためにコンフィギュラブル; ソフトウェアプログラマブル |
保証 | |
保証期間 | 3 年間 |
詳細 | MOXA社 製品保証方針 |
ソフトウエア仕様
Linux | |
OS | Linux Debian 8 64-bit |
---|---|
ターミナルサーバ (SSH) | セキュリティ保護されていない2つのホスト間で安全な暗号化通信を提供 |
ファイルサーバ | EXT2, EXT3, EXT4 |
インターネットプロトコルスイート | TCP, UDP, IPv4, IPv6, SNMPv2, ICMP, ARP, HTTP, CHAP, PAP, DHCP, NTP, NFS, SSH, PPP, SFTP, RSYNC, SSL |
インターネットセキュリティ | OpenVPN, iptables |
リモートアクセスのためのセキュアシェル | SSHが接続されたネットワークから安全な暗号化されたコンソールへのリモートログインが可能 |
ウオッチドッグ | ユーザ指定の時間間隔でシステムリセットをトリガーするハードウェア機能を装備 (Linux標準API) |
組み込みセルフヘルスメンテナンスソフトウェア | Moxa プロアクティブ監視 |
Windows Embedded Standard 7 | |
コアOS |
|
アプリケーション および サービス開発 |
|
インターネットサービス |
|
診断 |
|
フォント | 西欧,中東,東南アジア,南アジアフォント |
グラフィック および マルチメディア |
|
マネジメント |
|
ネットワーキング |
|
セキュリティ |
|
組込機能 |
|
ファイルシステム および データストア |
|
メンテナンス | Moxaのプロアクティブ監視およびMoxaのSmart Recovery |
外観
![外観](/storage/MC-1100_Series_img_03.gif)
サイズ (単位 = mm)
![サイズ](/storage/MC-1100_Series_img_04.gif)
MC-1121-E4-T-W7E | x86組込コンピュータ, Intel AtomクアッドコアE3845プロセッサ, 32GB CFast,Windows Embedded Standard 7 プリインストール, 2 GB RAM, VGA, 2USB, 4ギガLAN, 2シリアルポート, 4DI, 4 DO, 1 SDスロット, display port, 12~36 VDC 電源 |
---|---|
MC-1111-E2-T | x86組込コンピュータ, Intel AtomデュアルコアE3826プロセッサ, 2 GB RAM, VGA, 2 USB, 2 ギガLAN, 1 CFastソケット, 1 SDスロット, display port, 12~36 VDC電源 |
MC-1111-E4-T | x86組込コンピュータ, Intel AtomクアッドコアE3845プロセッサ, 2 GB RAM, VGA, 2 USB, 2 ギガLAN, 1 CFastソケット, 1 SDスロット, display port, 12~36 VDC電源 |
MC-1121-E2-T | x86組込コンピュータ, Intel AtomデュアルコアE3826プロセッサ, 2 GB RAM, VGA, 2 USB, 4 ギガLAN, 2 シリアルポート, 4 DI, 4 DO, 1 CFastソケット, 1 SDスロット, display port, 12~36 VDC電源 |
MC-1121-E4-T | x86組込コンピュータ, Intel AtomクアッドコアE3845プロセッサ, 2 GB RAM, VGA, 2 USB, 4 ギガLAN, 2 シリアルポート, 4 DI, 4 DO, 1 CFastソケット, 1 SDスロット, display port, 12~36 VDC電源 |
MC-1112-E2-T | x86組込コンピュータ, Intel AtomデュアルコアE3826プロセッサ, 4 GB RAM, VGA, 2 USB, 2 ギガLAN, 2 シリアルポート, 1 CFastスロット, 12~36 VDC電源 |
MC-1112-E4-T | x86組込コンピュータ, Intel AtomクアッドコアE3845プロセッサ, 4 GB RAM, VGA, 2 USB, 2 ギガLAN, 2 シリアルポート, 1 CFastソケット, 12~36 VDC電源 |
MC-1122-E2-T | x86組込コンピュータ, Intel AtomデュアルコアE3826プロセッサ, 4 GB RAM, VGA, 2 USB, 4 ギガLAN, 4 シリアルポート, 4 DI, 4 DO, 1 CFastソケット, 1 USIMスロット, 1 拡張スロット, 12~36 VDC電源 |
MC-1122-E4-T | x86組込コンピュータ, Intel AtomクアッドコアE3845プロセッサ, 4 GB RAM, VGA, 2 USB, 4 ギガLAN, 4 シリアルポート, 4 DI, 4 DO, 1 CFastスロット, 1 USIMスロット, 1 拡張スロット, 12~36 VDC電源 |
MC-1122-E4-TPM-T | x86組込コンピュータ, Intel AtomクアッドコアE3845プロセッサ, 4 GB RAM, VGA, 2 USB, 4 ギガLAN, 4 シリアルポート, 4 DI, 4 DO, 1 CFastソケット, 1 USIMスロット, 1 USIMスロット, 1 拡張スロット, 12~36 VDC電源, TPM 1.2 |
注)2018年3月以降の出荷分よりバージョン変更がございます。
【変更内容】
・Zone2認定の取得によりUL60950 C1D2とATEXの証明書ロゴ追加。
・システムメモリが2GBから4GBにアップグレード
オプショナルアクセサリ
セルラーアンテナ | ||
ANT-LTEUS-ASM-01 | GSM/GPRS/EDGE/UMTS/HSPA/LTE, 1 dBi, オムニダイレクショナル, ラバーダックアンテナ | |
---|---|---|
ANT-LTE-ASM-02 | GPRS/EDGE/UMTS/HSPA/LTE, 2 dBi, オムニダイレクショナル, ラバーダックアンテナ | |
ワイヤレスLANアンテナ | ||
ANT-WDB-ARM-02 | 2.4/5.5 GHz 2 dBi デュアルバンドアンテナ, RP-SMA(M)コネクタ | |
コンピューティングハードウェアアクセサリ | ||
CELLULAR-LTE-EU(LE910) | LTEモジュール×1, アンテナ(ケーブルおよびコネクタ付)×1, ブラックスクリュー×2, ロックワッシャー×1, ナット×1, ターミナルパッド×1 | |
Wi-Fi-BGN(252NI) | Wi-Fiモジュール×1, アンテナ(ケーブルおよびコネクタ付)×2, ブラックスクリュー×2, ロックワッシャー×2, ナット×2, ターミナルパッド×1 | |
マウント/ブラケット/ドライブキット | ||
MC-1100 DINレールキット | DINレールマウンティングキット×1, スクリュー×4 | |
MC-1100 ウォールマウンティングキット | ウォールマウントキット×1, スクリュー×4 | |
アダプタ/電源コード | ||
PWR-24250-DT-S1 | 電源アダプタ | |
PWC-C7US-2B-183 | 10A/125V US電源コード, 183cm長 | |
PWC-C7EU-2B-183 | 2.5A/250V コンチネンタルヨーロッパ(EU)電源コード, 183cm長 | |
PWC-C7UK-2B-183 | 2.5A/250V 英国(UK)電源コード, 183cm長 | |
PWC-C7AU-2B-183 | 2.5A/250V オーストラリア(AU)電源コード, 183cm長 | |
PWC-C7CN-2B-183 | 2.5A/250V 中国(CN)電源コード, 183cm長 |
