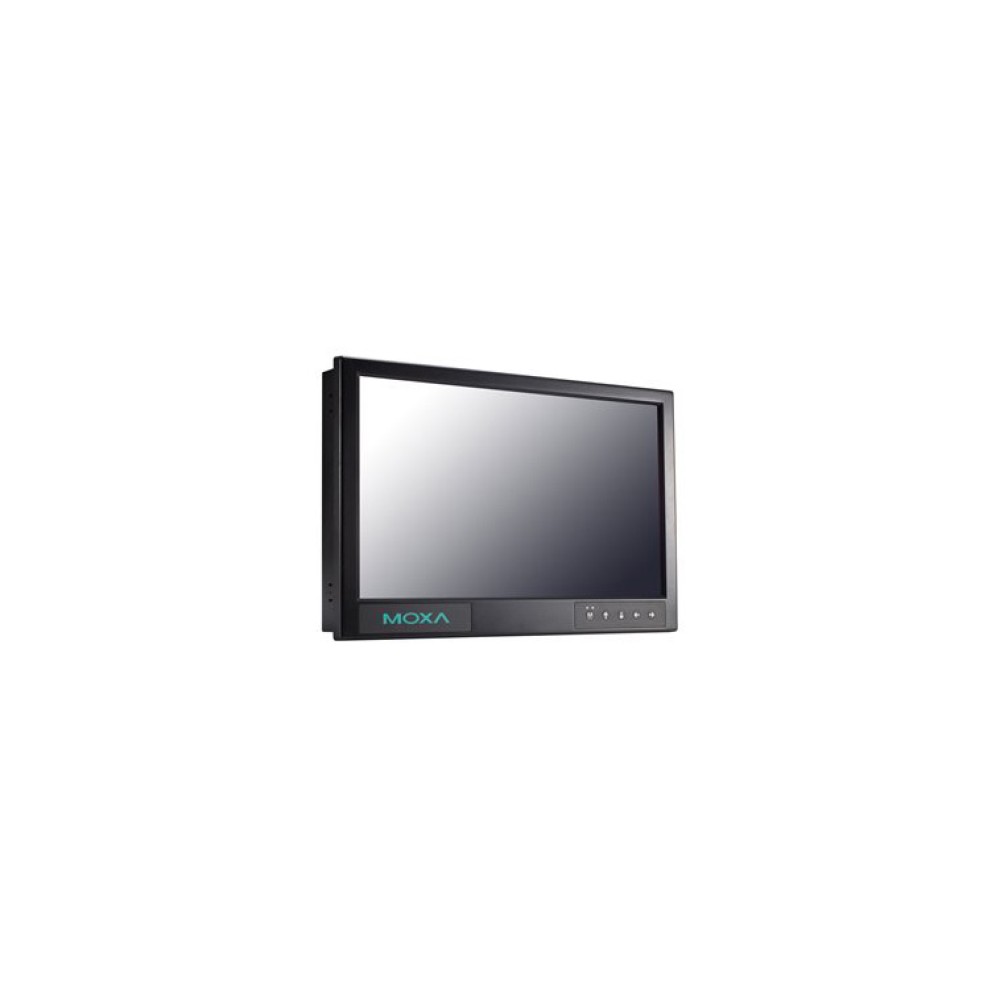

MD-124Y
ワイド視野ビデオサイズ24インチマリンディスプレイ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
産業グレードマリンディスプレイの特長
- 24インチワイドスクリーン、16:9アスペクト比、1920 × 1080ピクセル解像度
- 300cd/m2バックライトによる快適な表示が眼精疲労を軽減
- PIP(ピクチャ・イン・ピクチャ) および PBP(ピクチャ・バイ・ピクチャ)機能を備えているので、乗組員はあらゆるニーズを満たす情報をアレンジ可能
- 独立したDC/AC電源コネクタ(24 VDC、110～230 VAC)による柔軟性のあるインストレーションが可能
- IP66等級のフロントパネルの堅牢な設計
- 産業用グレード動作温度：-15～55℃
- IEC 60945 DNV 2.4、Class A/Class C準拠の耐震設計
さまざまな海洋ディスプレイの需要に対応する、柔軟性のあるオプション
- 明るい太陽光下においてパネルのコントラストと全体の視界を増大させる、光学的に結合されたモデル
- 表面静電容量式タッチスクリーンと優れたドラッグパフォーマンスにより、高速かつ高感度のレスポンス提供
- すべてのモデルで、ECDISディスプレイ規格(IEC 61174)に適合するカラーキャリブレーションが使用可能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MD-124 ECDISディスプレイシリーズは、マリン産業システム特有の環境要件に適合する設計がされています。24インチパネルは、16:9のアスペクト比と1920×1080ピクセル解像度を備えているため、詳細な高解像度画像を必要とする、あらゆる海洋アプリケーションの表示に理想的です。さらに、フルレンジ調光、オプティカルボンディング(Yモデルのみ)、および2D、178°広角表示設計により、国際海事規格のさまざまなコンピュータのディスプレイターミナルとして最適です。
| ディスプレイ | |
| パネルサイズ | 24インチ ワイド視野表示サイズ |
|---|---|
| パネルタイプ | MVA |
| アスペクト比 | 16:9 |
| ピクセル | 1920 × 1080 (WSXGA+) |
| ピクセルピッチ(RGB) | 0.282 (H) × 0.282 (V) mm |
| レスポンスタイム | 8 ミリ秒 (グレイ･ツー･グレイ) |
| コントラスト比 | 5000：1 |
| 受信光量 | 300 cd/mxm |
| アングル視野 | 178°×178° |
| 有効ディスプレイエリア | 531.36 (H) × 298.89 (V) mm |
| 最大カラー | 16.7M (8 bit) |
| ディスプレイインターフェース | VGA × 1、DVI-I × 2、BNCコンポジット × 3 |
| 解像度 | ・ VGA： 640 × 480 ・ SVGA：800 × 600 ・ XGA：1024 × 768 ・ SXGA：1280 × 1024 ・ WSXGA+：1680 × 1050 (最適セッティング) |
| シリアルインターフェース | |
| シリアル規格 | RS-232C/422/485ポート(DB9/M)×1 (ソフトウェア選択可能) |
| シリアル信号 | |
| RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| フロントパネル | |
| パネルコントロールボタン | OSDコントロール×4、電源×1 |
| LED | ステータス、電源 |
| 物理的特性 | |
| 筐体 | アルミシートメタル |
| 重さ | 12 kg |
| サイズ | 95 × 647 × 414 mm |
| マウンティング | コンソールマウント |
| 環境 | |
| 動作温度 | -15～55℃ |
| 保管温度 | -20～60℃ |
| 相対温度 | 5～95％ (結露なきこと) |
| 耐震 | ・0.7 g ＠ DNV 2.4 (Class A), 正弦波, 2-100 Hz, 1 Oct./min., 1.5時間/軸 ・1 g ＠ DNV 2.4, ランダム波, 3-100 Hz, 2.5時間/軸 ・2.1 g ＠ DNV 2.4 (Class C), 正弦波, 2-50 Hz, 1 Oct./min., 1.5時間/軸 |
| 電源 | |
| 入力電圧 | ・ 24 VDC (許容範囲18～36 VDC、2ピンターミナルブロック) ・ 110～230 VAC、50/60 Hz |
| 電力消費量 | 75 W (標準) ～ 90 W (全負荷) ・6.21 A ＠ 18 VDC ・4.55 A ＠ 24 VDC ・2.95 A ＠ 36 VDC |
| 規格および認証 | |
| 安全 | UL 60950-1, CCC |
| EMC | EN 55032/24, CISPR 32, FCC Part 15B Class A |
| グリーン製品 | RoHS、cRoHS、WEEE |
| 保証 | |
| 保証期間 | 1年間 |
| 詳細 | Moxa社 製品保証方針 |

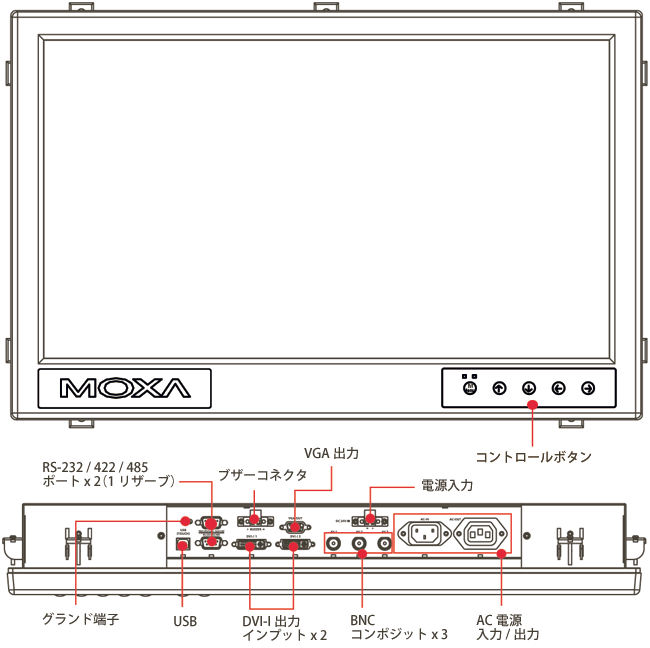

外観
サイズ (単位=mm（inch）)
| MD-124X | 24インチ マリンディスプレイ、16：9アスペクト比、フルHD解像度(1920×1080)、LEDバックライト、複数入力AC/DC電源、テープボンディング |
|---|---|
| MD-124Y | 24インチ マリンディスプレイ、16：9アスペクト比、フルHD解像度(1920×1080)、LEDバックライト、複数入力AC/DC電源、オプティカルボンディング |
| MD-124Z | 24インチ タッチスクリーンディスプレイ、16：9アスペクト比、フルHD解像度(1920×1080)、LEDバックライト、複数入力AC/DC電源 |
オプショナルアクセサリ
| 電源コード | ||
| PWC-C13US-3B-183 | 米国(USA) 電源コード、10A/125V、長さ183 cm | |
|---|---|---|
| PWC-C13EU-3B-183 | ヨーロッパ(EU) 電源コード、10A/250V、長さ183 cm | |
| PWC-C13UK-3B-183 | 英国(UK) 電源コード、10A/250V、長さ183 cm | |
| PWC-C13AU-3B-183 | オーストラリア(AU) 電源コード、10A/250V、長さ183 cm | |
