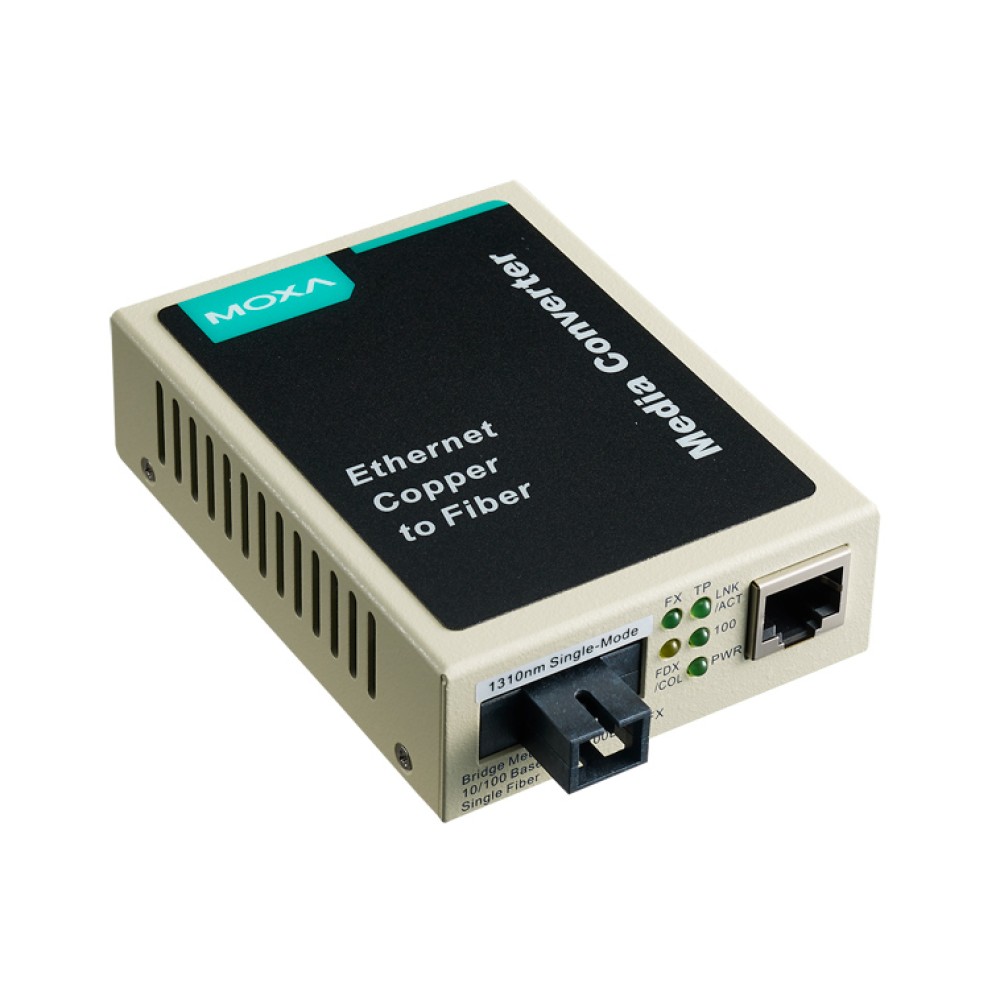

ME61B-S-SC
ME61 シリーズ
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- Link Fault Pass-Through 機能をサポート
- 外部電源またはホストデバイスからのUSB電源供給にて動作可能
- WDM技術によるシングル・ストランド・ファイバを使用することにより1本の光ファイバで送受信ができます
- 10/100BaseT(X)と100BaseFX間のメディア変換
- 10/100BaseT(X)自動ネゴシエーション
- DIPスイッチによりTP(ツイストペア)ポートのケーブル接続を選択できます
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
イーサネット・アプリケーションに光ファイバーを使用することは、光ファイバーの優れた物理特性により、特に長距離ネットワーク向けに益々一般的になってきています。しかし、光ファイバーケーブルが非常に高価なことが課題となります。
Moxa ME61シリーズのシングル・ストランド・ファイバーコンバータは、波長分割多重(WDM)技術をサポートして、2つの独立したデータ通信チャネルを1本のストランド・シングルモード、光ファイバーを使い送受信できるようにしています。これは、既存の帯域幅を2倍にするだけでなく、新しい光ファイバーのインフラコストを効率的に削減します。
光ファイバのインフラスコストを50%削減できます
新しく光ファイバケーブルを設置する場合、従来はデュプレックスのためにファイバケーブルを2本使用する必要がありましたがME61シリーズ(ME61A&ME61B)を使用することにより、1本で済むために50%のコストが削減できるのです。
- ユニークな "USBからの電源入力" により、新しい利用方法が可能
- 10/100BaseT(X)ポートを延長する経済的な方法が必要ですか?
- 電磁誘導の影響から回避する方法を必要としますか?
- シングル・ストランド光ファイバを使用することで、ファイバケーブルのコストを50%削減します
テクノロジ | |
標準 | IEEE802.3/802.3u |
---|---|
インターフェース | |
RJ-45 ポート | 10/100BaseT(X) |
光ファイバーポート | 100BaseFX (SCコネクタ利用可能) |
LED 表示 | 電源, LNK/ACT, 100, FDX/COL |
ケーブル制限 | |
TXポート | カテゴリ5ケーブル以上、最大 100m |
シングルモード | 8.3/125, 8.7/125, 9/125µm, 10/125µm |
FXポート | シングルモードファイバー、全二重で最大20km |
シングルモード | |
周波数 | TX : 1310, RX : 1550nm (ME61A) TX : 1550, RX : 1310nm (ME61B) |
最小 TX出力 | -10dBm |
最大 TX出力 | -7dBm |
感度 | -32dBm |
電源 | |
入力電圧 | 5VDC (アダプタまたはUSBより) |
入力電流 | 拡張電源アダプタ : 2A @5VAC、USB電源 : 0.5A @5VDC |
メカニカル | |
寸法 | 94×70.3×26.2mm(幅×高さ×奥行) |
環境 | |
動作温度(標準温度) | 0 ~ 50℃ |
相対湿度 | 5 ~ 95% (結露なきこと) |
認定規格 | CE, FCC |
一般的のメディアコンバータ
従来メディアコンバータはデータの送信、受信に2本の光ファイバケーブルを使用していました。
![](/storage/181.gif)
シングル・ストランデッド・ファイバコンバータ
WDM(波長分割多重)技術による2種類の波長(1310/1550nm)を使って双方向のデータ送信、受信を1本のシングルモード・ストランド・ケーブルを使い実現しました。
![](/storage/182.gif)
ME61A-S-SC | 10/100BaseT(X) to 100BaseFX Single-Strand Fiber Converter, TX 1310nm, RX 1550nm, SC |
---|---|
ME61B-S-SC | 10/100BaseT(X) to 100BaseFX Single-Strand Fiber Converter, TX 1550nm, RX 1310nm, SC |
ご注意!! ME61AとME61Bは必ずペアでご購入ください。
ME61シリーズ 製品一覧
ME61A-S-SC | ME61 シリーズ |
ME61B-S-SC | ME61 シリーズ |
