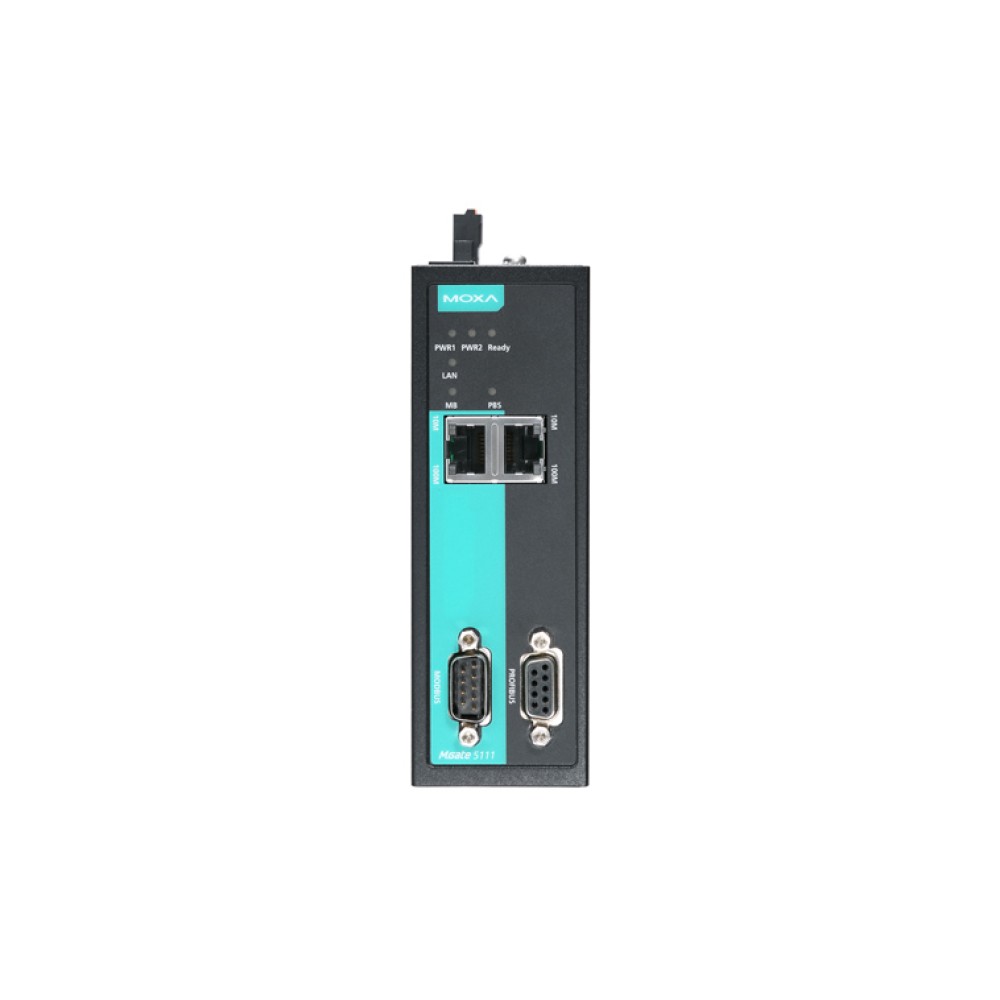

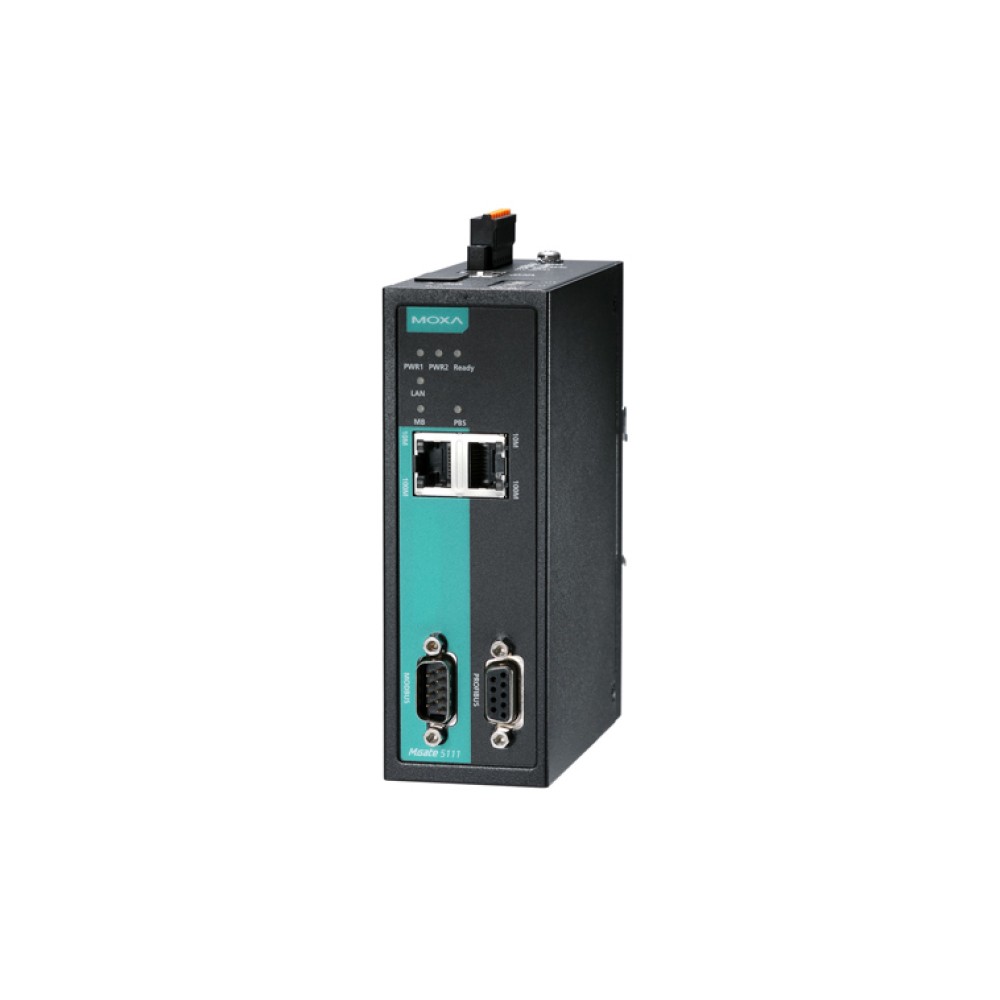

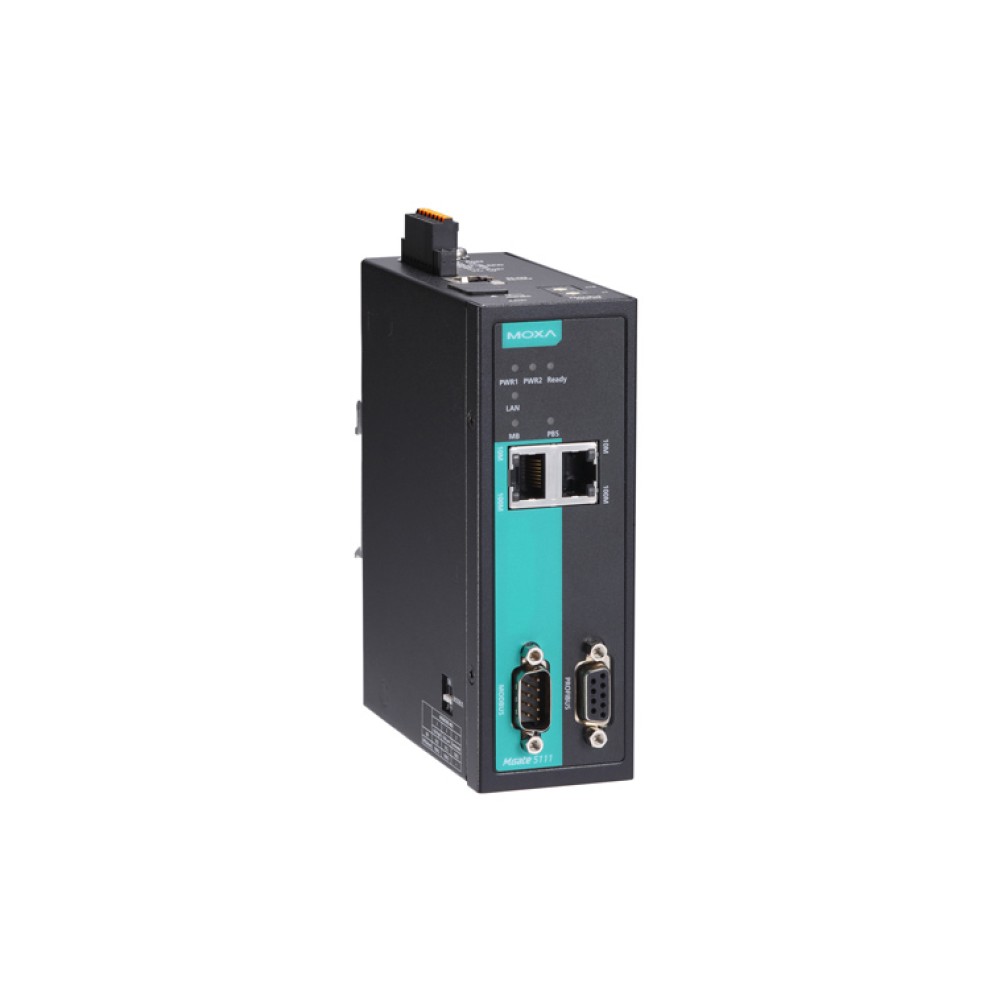

MGate 5111-T
1ポート Modbus/PROFINET/EtherNet/IP－PROFIBUS スレーブゲートウェイ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- PROFIBUS DP V0スレーブサポート
- Modbus RTU/ASCII/TCPマスタまたはスレーブをサポート
- EtherNet/IPアダプタまたはPROFINET IOデバイスサポート
- トラフィック監視/診断/ステータス監視および障害保護ビルトイン
- イーサネットカスケーディングビルトインによる配線が容易
- 冗長デュアルDC電源入力およびリレイ出力サポート
- MicroSDカードによるコンフィギュレーションバックアップ/複製およびイベントログ
- シリアルポートの2kVビルトインアイソレーション保護
- -40～75℃温度動作モデル供給
- IEC-62443ベースのセキュリティ機能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MGate 5111 産業用ゲートウェイは、Modbus RTU/ASCII/TCP、EtherNet/IP、PROFINETとPROFIBUSプロトコル間でデータを変換します。すべてのモデルは、堅牢なメタルハウジングで保護され、DINレールマウントが可能で、シリアルアイソレーションをビルトインしています。Modbusは産業界で最も広く使用されている通信プロトコルの1つで、EtherNet/IP、PROFINET、PROFIBUSはファクトリオートメーションやプロセスオートメーションで一般的に使用されています。MGate 5111は、Modbus RTU/ASCII/TCPマスタおよびスレーブの両モードをサポートしているため、ModbusデバイスをSiemens PLCなどのPROFIBUS PLCまたはDCSと容易に接続することができます。システムの統合に関して、MGate 5111は、Rockwell Automation PLCからPROFIBUS PLC/DCSシステム、または既存のPROFIBUSシステムのためのPROFINETをサポートする、新しいSiemens PLCシステム間といったEtherNet/IP PLC/SCADAシステムに接続することができます。MGate 5111ゲートウェイは、容易なコンフィギュレーションとクイックメンテナンスを目的として設計されています。便利なWebコンソールを使用してリモートメンテナンスタスクをインプリメントすることができ、コンフィギュレーションウィザードUIを使用すると、ゲートウェイをすばやくセットアップできます。包括的なトラブルシューティングツールにより、コンフィギュレーション作業とシステムダウンタイムを削減できます。堅牢な設計のMGate 5111は、ファクトリオートメーション、電力、石油および天然ガス、上下水道、その他のプロセスオートメーション産業などの産業用アプリケーションに適しています。
容易なコンフィギュレーション
MGate 5111シリーズゲートウェイは、フレンドリなユーザインターフェイスを備えているため、多くのアプリケーションでのプロトコル変換ルーチンを素早くセットアップでき、多くの場合、ユーザが詳細なパラメータのコンフィギュレーションをワンバイワンで実行する必要がなくなります。クイックセットアップを使用すると、プロトコル変換モードに簡単にアクセスして、コンフィギュレーションを数ステップで完了できます。MGate 5111は、リモートメンテナンスに必要なWebコンソールとTelnetコンソールをサポートしています。HTTPSおよびSSHを含む暗号化通信機能をサポートしているため、優れたネットワークセキュリティを提供します。さらに、コネクションイベントおよびModbusメンテナンスイベントを記録するためにファームウェアログ機能を提供します。ユーザは、Webコンソールからリモートでログデータを確認できます。
様々なメンテナンス機能
MGate 5111シリーズゲートウェイは、特にインストレーション段階でのトラブルシューティングを容易にするためにプロトコル診断とトラフィック監視をサポートしています。通信問題は、スレーブIDやレジスタアドレスなどの不正確なソフトウェアパラメータ、または誤ったコマンドコンフィギュレーションによって引き起こされる可能性がある根本的な原因を簡単に特定できるようにデータをキャプチャして確認できるプロトコル診断とトラフィック監視を使用することができます。MGate 5111ゲートウェイは、ステータス監視機能と障害保護機能をサポートしています。ステータスモニタリング機能は、Modbusデバイスがディスコネクトされたとき、または応答しないときにPLC/DCS/SCADAシステムに通知します。この場合、PLC/DCSプロセスは、各エンドデバイスのステータスを取得し、アラームを発行してオペレータに通知します。PROFIBUSケーブルが切断されると、障害保護機能は、ユーザが設定した定義済みの値で識別されるエンドデバイスでアクションを実行します。
Industry 4.0時代の到来に伴いファクトリオートメーションアプリケーションを強化するプロトコル変換
-
Industry 4.0の登場により、ファクトリはレガシーのオートメーションシステムをアップグレードし、スマートなファクトリの世界に入り込む新しい機会を提供します。しかし、これらの改革には、例えば、一般に使用するPROFINETまたはPROFBUSプロトコルをSCADAシステムやPLCといったネットワークコントロールシステムに多くのModbusデバイスを接続することに、課題がないわけではありません。このため、プロトコル間に存在する非コンパチビリティを克服するために、プロトコルゲートウェイがシームレスなプロトコル変換を提供します。
セレクションガイド：MGateソリューション
-
アプリケーションに最適なゲートウェイを選択するためのセレクションガイド
セレクションガイド ダウンロード (PDF)
| 産業用プロトコル | |
| プロトコル | PROFIBUS, Modbus RTU/ASCII/TCP, PROFINET, EtherNet/IP |
|---|---|
| プロトコル変換 |
|
| イーサネットインターフェース | |
| プロトコル | Modbus TCP (クライアント/サーバ), PROFINET (IOデバイス), EtherNet/IP (アダプタ) |
| ポート数 | 2 (1 IPアドレス, イーサネットカスケーディングサポート) |
| スピード | 10/100 Mbps, オートMDI/MDIX |
| コネクタ | 8ピン RJ45 |
| 電磁アイソレーション保護 | 1.5 kV (ビルトイン) |
| PROFIBUSインターフェース | |
| プロトコル | PROFIBUS DP-V0 スレーブ |
| ポート数 | 1 |
| データレート | 9600 bps ～ 12 Mbps |
| コネクタ | DB9(F) |
| アイソレーション | 2 kV (ビルトイン) |
| ロータリースイッチ | PROFIBUSアドレス0-99 (ソフトウェアコンフィギュレーションを通してアドレス100-125サポート) |
| Modbusシリアルインターフェース | |
| プロトコル | Modbus RTU/ASCII (マスタ/スレーブ) |
| ポート数 | 1 |
| シリアル規格 | RS-232C/422/485, ソフトウェアセレクタブル |
| コネクタ | DB9(M) |
| プルHigh/Low 抵抗(RS-485用) | 1 kΩ, 150 kΩ |
| ターミネータ(RS-485用) | 120 Ω |
| アイソレーション | 2 kV (ビルトイン) |
| Modbus シリアル通信パラメータ | |
| データビット | 8 |
| ストップビット | 1, 2 |
| パリティ | None, 奇数, 偶数, スペース, マーク |
| フロー制御 | RTS/CTS, RTS トグル (RS-232Cのみ) |
| ボーレート | 50 bps～921.6 kbps |
| Modbusシリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| Modbus TCPインターフェース | |
| プロトコル | Modbus TCP クライアント/サーバ |
| 機能のサポート | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| 最大コマンド数 | 128 |
| 最大コネクションコマンド数 |
|
| 最大トータルI/Oデータサイズ | 入力：2048 bytes, 出力：2048 bytes |
| EtherNet/IPインターフェース | |
| クラス | アダプタ |
| CIP オブジェクトサポート | Identity, Message Router, Assembly, Connection Manager, TCP/IP interface, Ethernet link, Port |
| 最大コネクション数 |
|
| PROFINETインターフェース | |
| プロトコル | PROFINET RT IOデバイス |
| メモリ | 入力 512 bytes/出力512 bytes |
| 最大コネクション数 | 1 マスタコネクション |
| ソフトウェア | |
| コンフィギュレーションオプション | Webコンソール |
| ユーティリティ | Device Search Utility (DSU)：Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1/10 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
| ネットワークプロトコルサポート | TCP/IP, UDP, HTTP, HTTPS, SMTP, NTP, DNS, DHCP Client, SNMP (v1, v2c, v3), MIB-II, ARP, Telnet, SSH |
| サポート | MXview, MXconfig |
| メカニカル | |
| ハウジング | メタル, IP30保護等級 |
| 重量 | 589 g |
| サイズ | 45.8 × 105 × 134 mm |
| ストレージカードスロット | 1 microSD (SDHC)カードスロット,最大32 GBサポート |
| リレイアラーム回路 | 3ピン回路, 電流容量 2 A ＠ 30 VDC |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
| 保存温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 振動 | IEC 60068-2-6, IEC 60068-2-64 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 電源 | |
| 入力電圧 | 12～48 VDC |
| 入力電流 |
|
| 電源コネクタ | ターミナルブロック |
| 規格および認証 | |
| 安全 | EN 60950-1(LVD), UL 61010-2-201 |
| ハザードロケーション | Class I Division 2, ATEX, IECEx |
| EMC | EN 61000-6-2/6-4 |
| EMI | CISPR 22, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD：接触： 8 kV; 気中： 15 kV IEC 61000-4-3 RS：80 MHz～1 GHz： 10 V/m IEC 61000-4-4 EFT：電源： 4 kV; 信号： 4 kV IEC 61000-4-5サージ： 電源2 kV; 信号： 2 kV IEC 61000-4-6 CS：150 kHz～80 MHz： 10 V/m IEC 61000-4-8 PFMF：30 A/m |
| 信頼性 | |
| アラーム機能 | リレイ, email, SNMPトラップ |
| アラートツール | ビルトインブザー |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | 718,131時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| MGate 5111 | Modbus/PROFINET/EtherNet/IP－PROFIBUSスレーブゲートウェイ, 0～60℃動作温度 |
|---|---|
| MGate 5111-T | Modbus/PROFINET/EtherNet/IP－PROFIBUSスレーブゲートウェイ, -40～75℃動作温度 |
オプショナルアクセサリ
| ワイヤレスAPマウンティングキット | ||
| WK-51-01 | ウォールマウンティングキット, 51mm幅 | |
|---|---|---|
| コネクタ | ||
| Mini DB9F-to-TB | DB9(F)－ターミナルブロックアダプタ | |
MGate 5111シリーズ 製品一覧
| MGate 5111 | 1ポート Modbus/PROFINET/EtherNet/IP－PROFIBUS スレーブゲートウェイ |
| MGate 5111-T | 1ポート Modbus/PROFINET/EtherNet/IP－PROFIBUS スレーブゲートウェイ |
