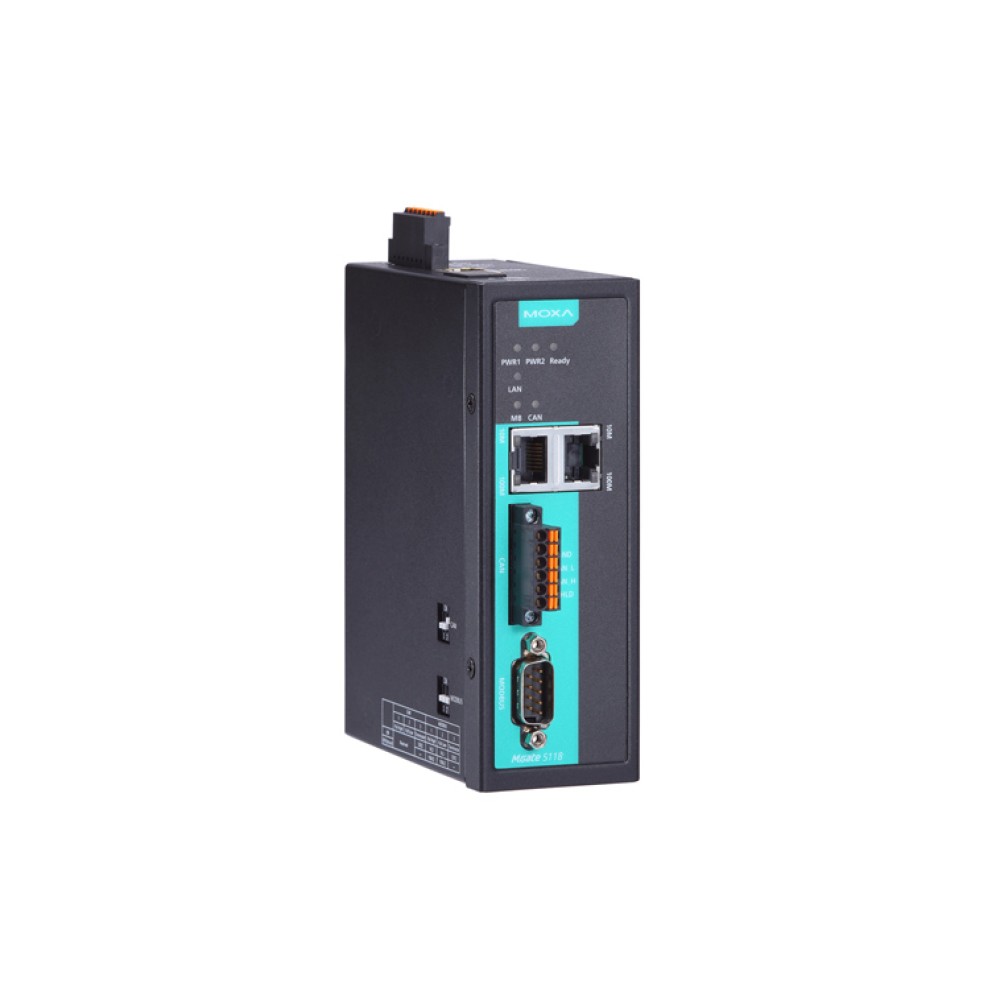

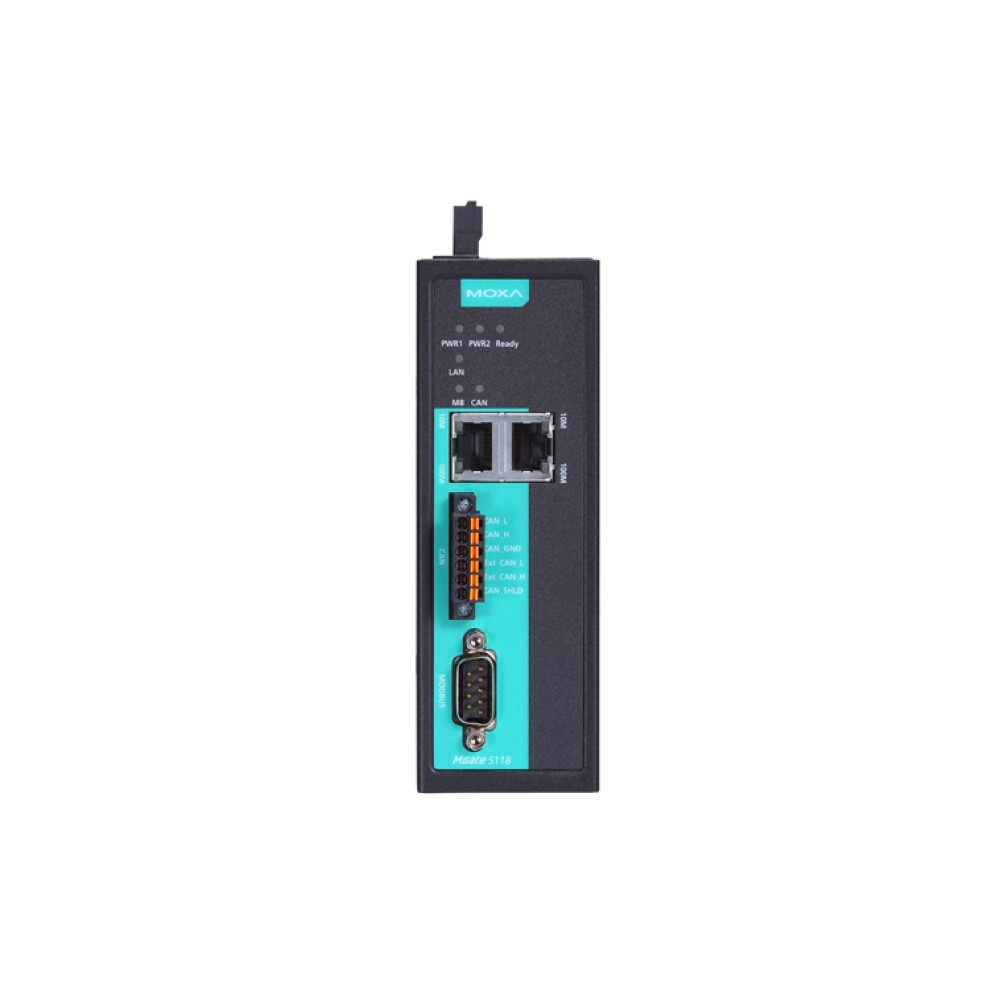

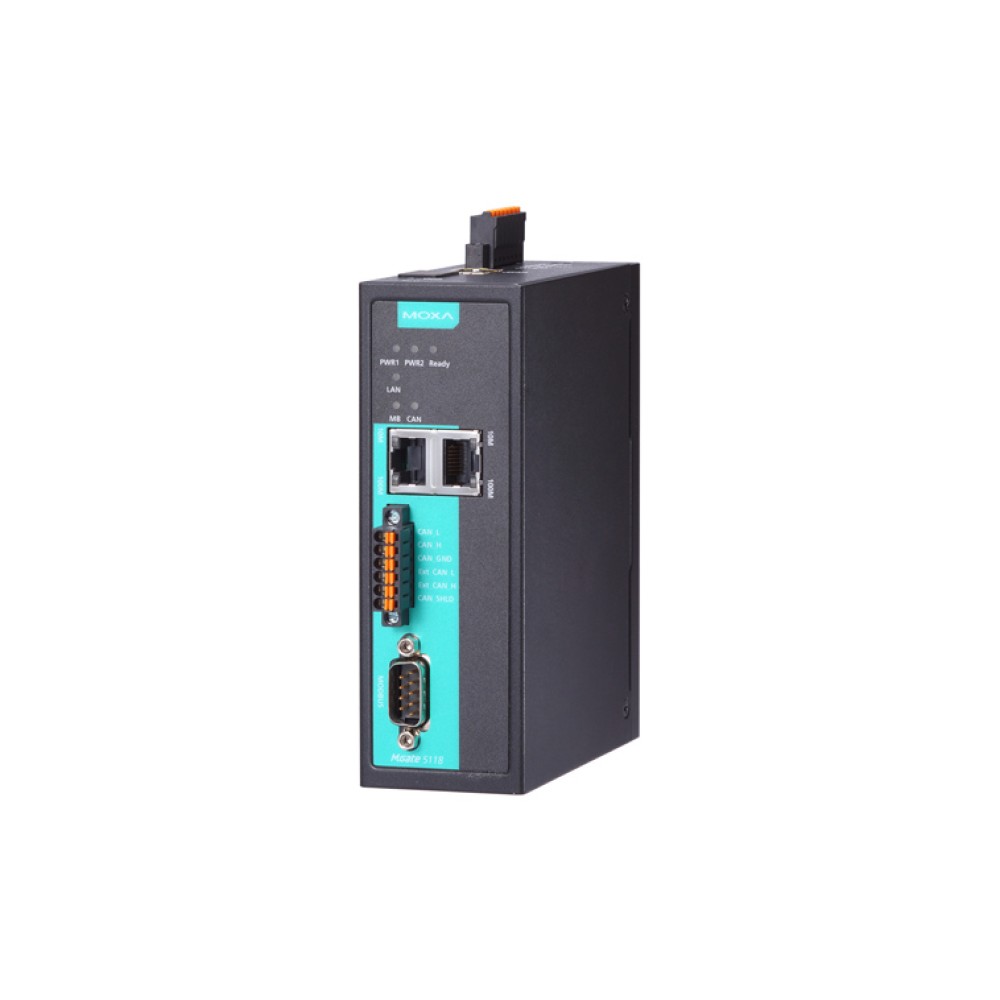

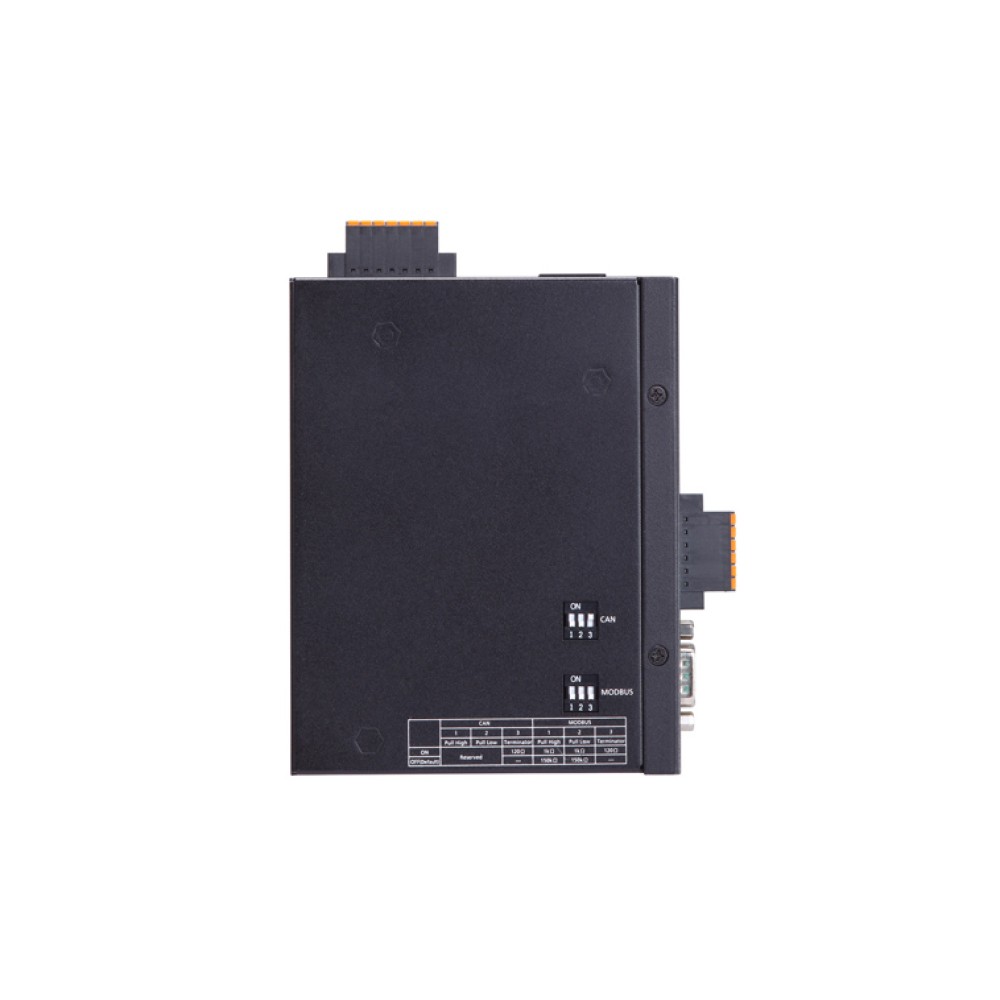

MGate 5118-T
1ポートCAN-J1939 から Modbus/PROFINET/EtherNet/IPへのプロトコル変換ゲートウェイ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- キーインフリーでJ1939コマンドを自動検出
- J1939トラフィック監視/診断/ライブリストツールの組込み
- J1939 から Modbus RTU/ASCII/TCP、EtherNet/IP、PROFINETプロトコルへの変換をサポート
- ハザードロケーションに対応：C1D2, ATEX, IECEx
- 設定内容のバックアップ/復元およびイベントログ用のMicroSDカード
- 2 kV CANbusおよびModbusシリアルポート アイソレーション
- -40～75℃の動作温度モデルの提供が可能
- IEC 62443-4-2に準拠
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MGate 5118シリーズ 産業用プロトコルゲートウェイは、CANBus(Controller Area Network)をベースとしたSAE J1939プロトコルをサポートします。SAE J1939プロトコルは、車両コンポーネント、ディーゼルエンジン発電機、圧縮エンジン間の通信と診断を行うために使用され、大型トラック産業やバックアップ電源システムに適しています。この種のデバイスの制御には、エンジン制御ユニット(ECU)を使用するのが一般的であり、ECUに接続されたJ1939デバイスのステータス監視のプロセス自動化のためにPLCを使用するアプリケーションが増加しています。
MGate 5118シリーズゲートウェイは、多くのPLCアプリケーションをサポートするために、Modbus RTU/ASCII/TCP、EtherNet/IPおよびPROFINETプロトコルをサポートしています。J1939プロトコルをサポートするデバイスは、Modbus RTU/ASCII/TCP、EtherNet/IPおよびPROFINETプロトコルを使用するPLCおよびSCADAシステムにより監視と制御ができます。MGate 5118を使用すると、様々なPLC環境で同じゲートウェイを使用することができます。
| 産業プロトコル | |
| プロトコル | SAE J1939, Modbus RTU/ASCII/TCP, PROFINET, EtherNet/IP |
|---|---|
| プロトコル変換 |
|
| イーサネットインターフェイス | |
| プロトコル | Modbus TCP (クライアント/サーバ), PROFINET (I/Oデバイス), EtherNet/IP (スキャナ/アダプタ) |
| ポート数 | 2 (IPアドレス×1、イーサネット カスケーディングをサポート) |
| スピード | 10/100 Mbps、 MDI/MDIX自動判別 |
| コネクタ | 8ピン RJ45 |
| マグネティック アイソレーション保護 | 1.5 kV (内蔵) |
| CAN-J1939 シリアルインターフェイス | |
| プロトコル | SAE J1939 |
| ポート数 | 1 |
| コネクタ | 6ピン ターミナルブロック |
| 終端抵抗 | 120 Ω |
| アイソレーション | 2 kV (内蔵) |
| データレート | 250 kbps および 500 kbps |
| Modbusシリアルインターフェイス | |
| プロトコル | Modbus RTU/ASCII (マスタ/スレーブ) |
| ポート数 | 1 |
| シリアル規格 | RS-232C/422/485、ソフトウェアによる選択 |
| コネクタ | DB9/M |
| RS-485用プル ハイ/ロー抵抗 | 1 kΩ、150 kΩ |
| RS-485用終端抵抗 | 120 Ω |
| アイソレーション | 2 kV (内蔵) |
| Modbus シリアル通信パラメータ | |
| データ ビット | 8 |
| ストップ ビット | 1, 2 |
| パリティ | 無し、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS, RTSトグル |
| ボーレート | 50 bps ～ 921.6 kbps |
| Modbus シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| ソフトウェア | |
| 設定オプション | Webコンソール |
| ユーティリティ | Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1/10 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2用 デバイス検索ユーティリティ(DSU) |
| ネットワークプロトコル | TCP/IP, UDP, HTTP, SMTP, NTP, DNS, DHCP Client, SNMP (v1, v2, v3), MIB-II, ARP, Telnet |
| サポート | MXview, MXconfig, IEC 62443-4-2 |
| メカニカル | |
| 筐体 | メタル、IP30保護等級 |
| 重量 | 589 g |
| サイズ | 45.8 × 105 × 134 mm |
| 環境条件 | |
| 動作温度 | 標準モデル：0～60 ℃ ワイド温度モデル：-40～75 ℃ |
| 保管温度 | -40～85 ℃ |
| 相対湿度 | 5～95 ％ (結露なきこと) |
| 振動 | IEC 60068-2-6, IEC 60068-2-64 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 電源 | |
| 入力電圧 | 12 ～ 48 VDC |
| 入力電流 |
|
| 電源コネクタ | ターミナルブロック |
| 規格および認証 | |
| 安全 | EN 60950-1(LVD), UL 61010-2-201 |
| ハザードロケーション | Class I Division 2, ATEX, IECEx (申請中) |
| EMC | EN 61000-6-2/6-4 |
| EMI | CISPR 22, FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD：接触：4 kV；気中：8 kV IEC 61000-4-3 RS：80 MHz～1 GHz：10 V/m IEC 61000-4-4 EFT：電源：2 kV；信号：1 kV IEC 61000-4-5 サージ：電源 1 kV；信号：1 kV IEC 61000-4-6 CS：10 V IEC 61000-4-8 PFMF:10 A/m |
| 信頼性 | |
| アラーム機能 | リレイ、email、SNMPトラップ |
| アラートツール | 内蔵ブザー |
| ストレージカードスロット | microSD (SDHC) カードスロット×1, 最大 32GBサポート |
| 平均故障間隔 (MTBF) | |
| 時間 | 727,873時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

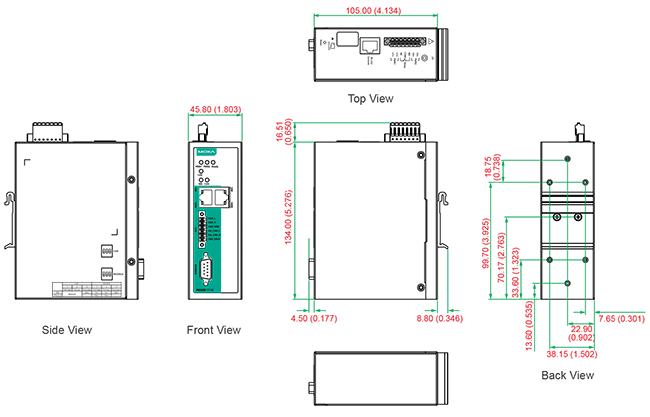

サイズ (単位=mm)
| MGate 5118-T | 1ポートJ1939 － Modbus/PROFINET/EtherNet/IP プロトコル変換ゲートウェイ 動作温度範囲：-40～75 ℃ |
|---|
オプショナルアクセサリ
| ワイヤレスAPマウンティングキット | |
| WK-51-01 | ウォールマウンティング キット 51mm幅 |
|---|---|
| コネクタ | |
| Mini DB9F-to-TB | DB9/F － ターミナルブロックコネクタ |
MGate 5118シリーズ 製品一覧
| MGate 5118 | 1ポートCAN-J1939 から Modbus/PROFINET/EtherNet/IPへのプロトコル変換ゲートウェイ |
| MGate 5118-T | 1ポートCAN-J1939 から Modbus/PROFINET/EtherNet/IPへのプロトコル変換ゲートウェイ |
