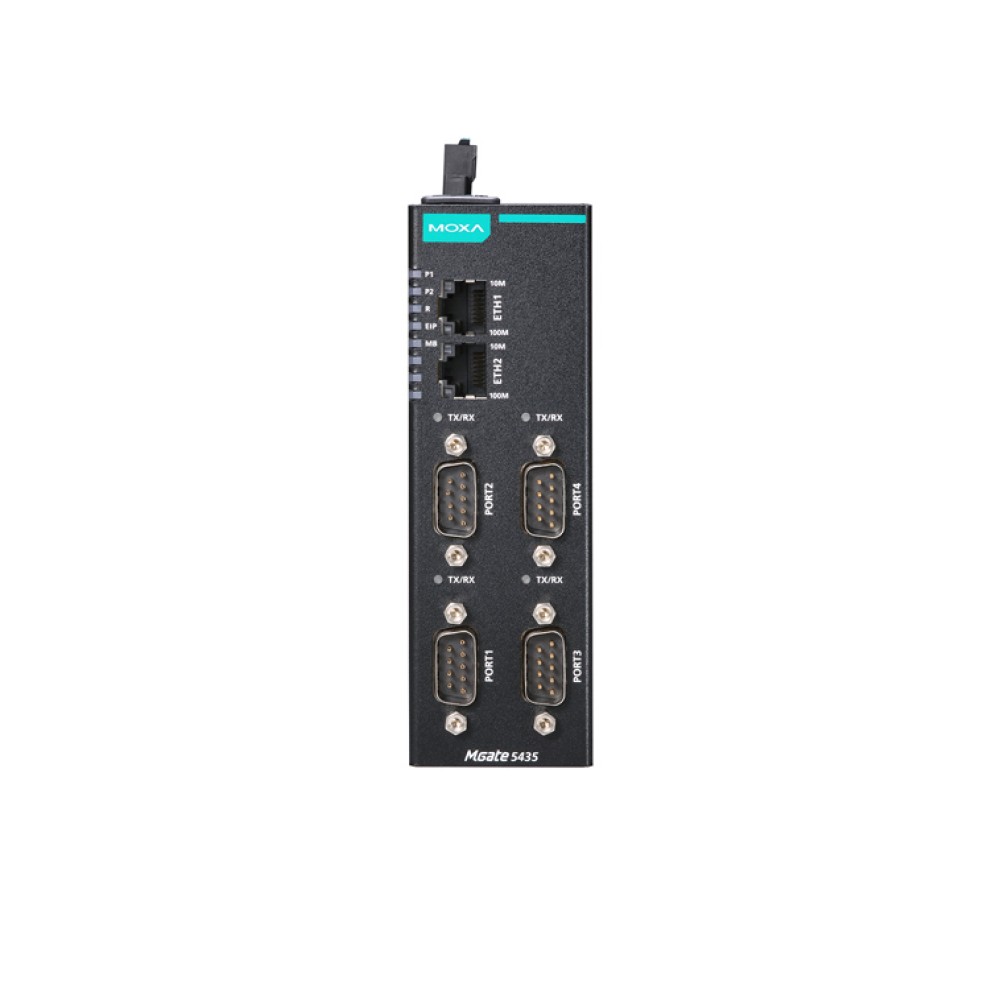

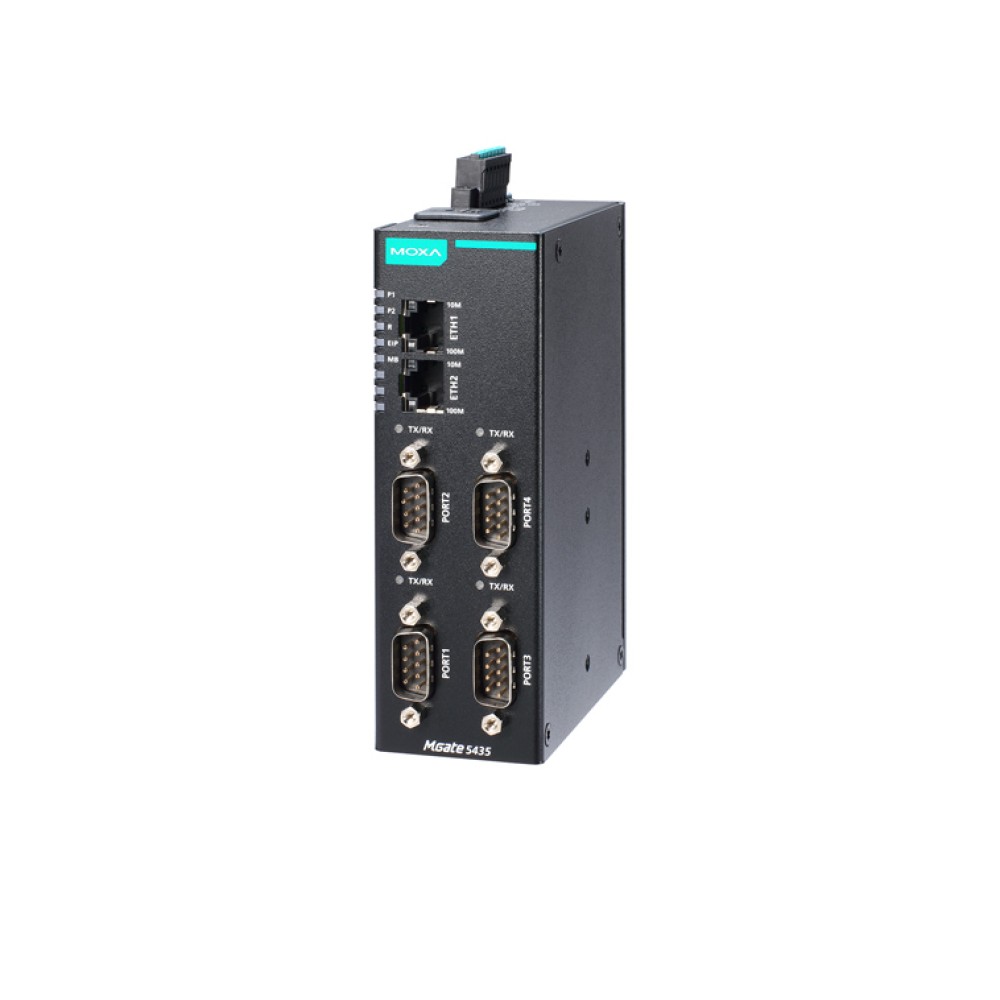

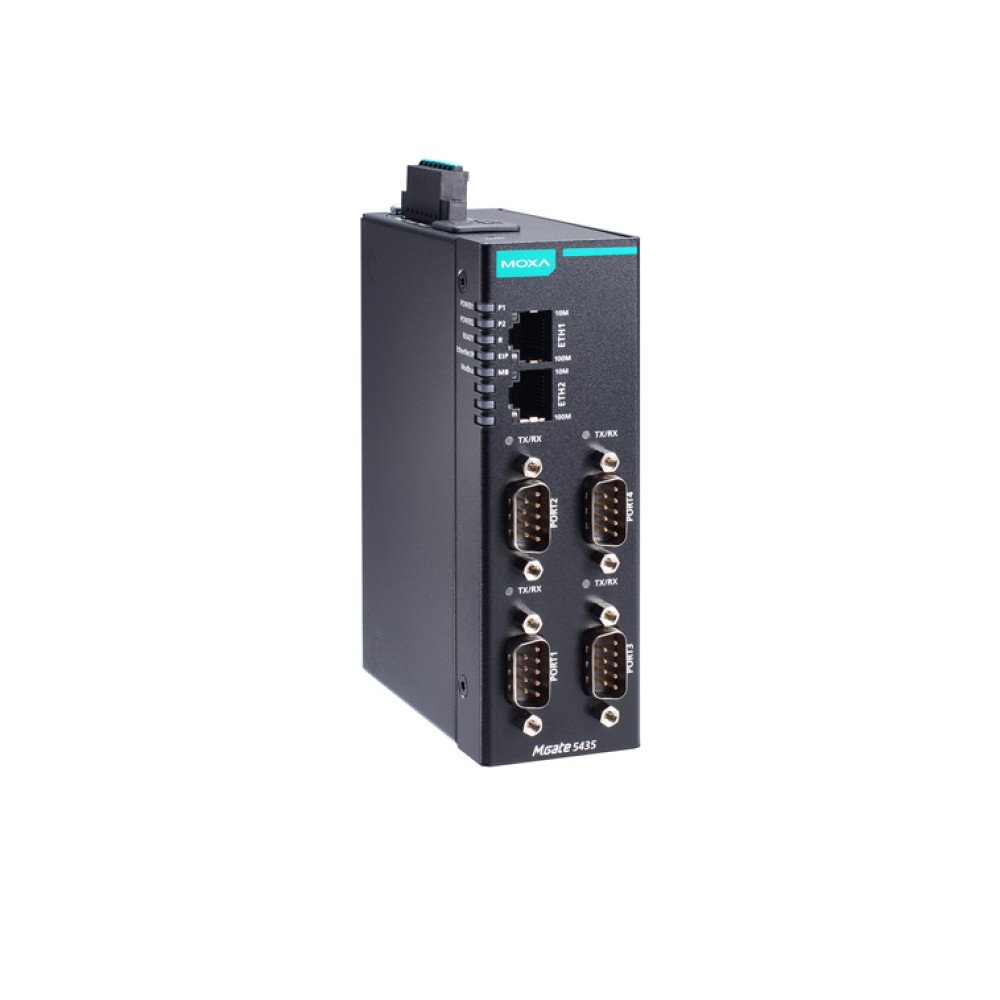

MGate 5435-T
1/4ポート Modbus RTU/ASCII/TCP-to-EtherNet/IPゲートウェイ
主な製品特長
- ModbusとEtherNet/IP間のプロトコル変換が可能
- EtherNet/IPアダプタをサポート
- Modbus RTU/ASCII/TCPクライアントをサポート
- Ethernetカスケード接続とデュアルサブネットで柔軟な導入が可能
- トラブルシューティングを容易にする組込みのアクセス量監視/診断情報
- Webベースのコンソールによる簡単なデバイス設定
- microSDカードによる設定のバックアップ/複製
- デュアルリダンダントDC電源入力およびリレー出力1系統をサポート
- -40~75℃の幅広い動作温度モデルを用意
- 2kV絶縁保護付きシリアルポート
- IEC 62443-4-2に準拠して開発され、Secure Bootを搭載
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

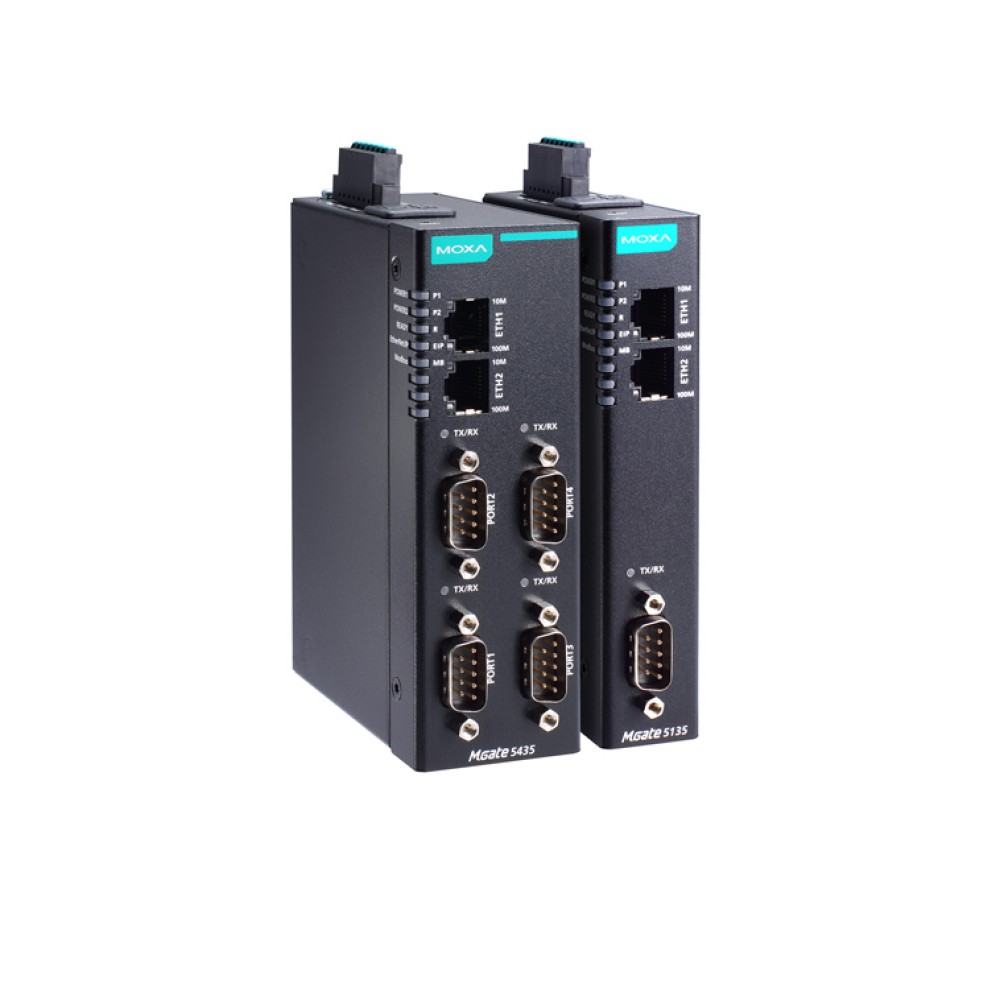

MGate 5135/5435ゲートウェイは、Modbus RTU/ASCII/TCPおよびEtherNet/IPネットワーク通信用の1ポート/4ポートの産業用イーサネットゲートウェイです。既存のModbusデバイスをEtherNet/IPネットワークに統合するには、MGate 5135/5435ゲートウェイをModbusクライアントとして使用し、データの収集とEtherNet/IPホストとのデータ交換を行います。すべてのモデルは頑丈でコンパクトなメタル筐体で保護されており、DINレールマウントが可能で、内蔵のシリアルアイソレーションを提供します。堅牢なデザインは、ファクトリオートメーション、電力、石油、ガス、上下水道、その他のプロセスオートメーション産業などの産業用アプリケーションに適しています。
簡単な設定
MGate 5135/5435ゲートウェイはWebコンソールを備えており、余分なユーティリティをインストールすることなく、簡単に設定を行うことができます。また、通信をHTTPSで暗号化することで、より高いネットワークセキュリティを確保します。ほとんどのデータ収集アプリケーションにおいて、Modbusコマンドによるデバイスの設定は時間がかかり、コストを増加させる可能性があります。MGate 5135/5435ゲートウェイは、CSVファイルによるオフライン・設定を提供し、Modbusの設定を迅速に完了させることができます。また、MGateゲートウェイは、RS-485 2線式のプルハイ/ローと終端抵抗の設定をソフトウェアで設定できるため、作業やシャーシを開ける必要性を減らすことができます。
簡単なトラブルシューティング
MGate 5135/5435ゲートウェイは、LEDインジケータ、プロトコル診断、アクセス量・モニタ、タグ・ビューなど、トラブルシューティングの時間とコストを削減するためのさまざまなメンテナンス機能を提供します。これらのツールは、特に設置の段階で、問題の根本原因を簡単に特定するために、データの取得とチェックを支援します。また、MGateゲートウェイには、ステータス監視機能とフォールトプロテクション機能が搭載されています。ステータス・モニタリング機能は、Modbusデバイスが切断されたり、応答がない場合にPLC/DC/SCADAシステムに通知します。この場合、プロセスのPLC/DCは各エンドデバイスの状態を取得し、オペレータに通知するためのアラームを発します。障害保護機能は、ホストが切断されたときにユーザによって事前に定義されたアクションを実行し、エンドデバイスが長時間オフラインになることを防ぎます。
イーサネットインターフェース | |
10/100BaseT(X)ポート (RJ45コネクタ) | 2 オートMDI/MDI-X接続 |
---|---|
磁気絶縁保護 | 1.5 kV (内蔵) |
イーサネットソフトウェア機能 | |
産業用プロトコル | Modbus TCPクライアント, EtherNet/IPアダプタ |
設定オプション | Webコンソール (HTTPS), デバイス検索ユーティリティ (DSU) |
管理機能 | ARP, DHCPクライアント, DNS, HTTP, HTTPS, SMTP, SNMPトラップ, SNMPv1/v2c/v3, TCP/IP, UDP |
MIB | RFC1213, RFC1317 |
タイムマネジメント | NTPクライアント |
セキュリティ機能 | |
認証機能 | ローカルデータベース |
暗号化 | HTTPS, AES-128, AES-256, SHA-256 |
セキュリティプロトコル | SNMPv3 SNMPv2cトラップ HTTPS (TLS 1.3) |
シリアルインターフェース | |
ポート数 | MGate 5135/5135-T:1ポート MGate 5435/5435-T:4ポート |
コネクタ | DB9オス |
シリアル規格 | RS-232C/422/485 |
ボーレート | 300 bps ~ 921.6 kbps |
データビット数 | 7, 8 |
パリティ | なし, 偶数, 奇数, スペース, マーク |
ストップビット | 1, 2 |
フロー制御 | RTSトグル (RS-232Cのみ), RTS/CTS |
RS-485データ方向制御 | ADDC (自動データ方向制御) |
RS-485用プルハイ/プルロー抵抗 | 1キロΩ, 150キロΩ ソフトウェアで設定可能 |
RS-485用ターミネータ | 120Ω ソフトウェアで設定可能 |
絶縁 | 2 kV (内蔵) |
シリアル信号 | |
RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-2w | Data+, Data-, GND |
RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
シリアルソフトウェア機能 | |
産業用プロトコル | Modbus RTU/ASCIIクライアント |
Modbus RTU/ASCII | |
モード | クライアント |
対応機能 | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
最大サーバ接続台数 | 31 |
最大コマンド数 | 128個/シリアルポート |
Modbus TCP | |
モード | クライアント |
対応機能 | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
最大サーバ接続数 | 32 |
最大コマンド数 | 128 |
総出力データサイズ | MGate 5135:2048バイト MGate 5135-T:2048バイト MGate 5435:4000バイト MGate 5435-T:4000バイト |
総入力データサイズ | MGate 5135:2048バイト MGate 5135-T:2048バイト MGate 5435:4000バイト MGate 5435-T:4000バイト |
EtherNet/IP | |
モード | アダプタ |
対応するCIPオブジェクト | アイデンティティ, メッセージルータ, アセンブリ, コネクションマネージャ, TCP/IPインターフェース, イーサネットリンク, ポート |
最大スキャナ接続数 | MGate 5135/5135-T:4 (読み取り/書き込み) MGate 5435/5435-T:8 (読み取り/書き込み) |
入力データサイズ | MGate 5135:496 バイト/コネクション (合計:1984 バイト) バイト MGate 5135-T:496 バイト/コネクション (合計:1984 バイト) バイト MGate 5435:496 バイト/コネクション (合計:3968 バイト) バイト MGate 5435-T:496 バイト/コネクション (合計:3968 バイト) バイト |
出力データサイズ | MGate 5135:496 バイト/コネクション (合計:1984 バイト) バイト MGate 5135-T:496 バイト/コネクション (合計:1984 バイト) バイト MGate 5435:496 バイト/コネクション (合計:3968 バイト) バイト MGate 5435-T:496 バイト/コネクション (合計:3968 バイト) バイト |
メモリ | |
microSDスロット | 最大32GB (SD 2.0対応) |
電源パラメータ | |
入力電圧 | 12 ~ 48 VDC |
入力電流 | 455 mA (最大) |
電源コネクタ | スプリング式ユーロブロック端子 |
リレー | |
接点電流定格 | 抵抗負荷:2 A @ 30 VDC |
メカニカル | |
ハウジング | メタル |
IP定格 | IP30 |
サイズ | MGate 5135/5135-T:25 × 90 × 130 mm MGate 5435/5435-T:42 × 90 × 130 mm |
重量 | MGate 5135/5135-T:294 g MGate 5435/5435-T:403 g |
環境条件 | |
動作温度 | 標準モデル:-10 ~ 60℃ 広温度範囲モデル:-40 ~ 75℃ |
保管温度 (パッケージ含む) | -40 ~ 85℃ |
周囲相対湿度 | 5 ~ 95% (結露なきこと) |
規格および認証 | |
安全規格 | EN 61010-2-201, UL 61010-2-201 |
EMC | EN 61000-6-2/-6-4 |
EMI | FCC パート 15B クラス A |
EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m IEC 61000-4-8 PFMF |
落下 | IEC 60068-2-31 |
衝撃 | IEC 60068-2-27 |
振動 | IEC 60068-2-6, IEC 60068-2-64 |
MTBF | |
時間 | MGate 5135/5135-T:1,240,821 時間 MGate 5435/5435-T:689,989 時間 |
規格 | Telcordia SR332 |
保証 | |
保証期間 | 5 年間 |
詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
MGate 5135
![サイズ](/storage/mgate-5135-5435-series_img_01.gif)
Gate 5435
![サイズ](/storage/mgate-5135-5435-series_img_02.gif)
MGate 5435-T | 4ポート Modbus RTU/ASCII/TCP-to-EtherNet/IPゲートウェイ 動作温度:-40 ~ 75℃ |
---|
オプショナルアクセサリ
コネクタ | |
Mini DB9F-to-TB | DB9メス - ターミナルブロックコネクタ |
---|---|
ウォールマウントキット | |
WK-25 | ウォールマウントキット:プレート×2 ネジ×4 25×43×2 mm |
MGate 5135/5435シリーズ 製品一覧
MGate 5135 | 1/4ポート Modbus RTU/ASCII/TCP-to-EtherNet/IPゲートウェイ |
MGate 5135-T | 1/4ポート Modbus RTU/ASCII/TCP-to-EtherNet/IPゲートウェイ |
MGate 5435 | 1/4ポート Modbus RTU/ASCII/TCP-to-EtherNet/IPゲートウェイ |
MGate 5435-T | 1/4ポート Modbus RTU/ASCII/TCP-to-EtherNet/IPゲートウェイ |
