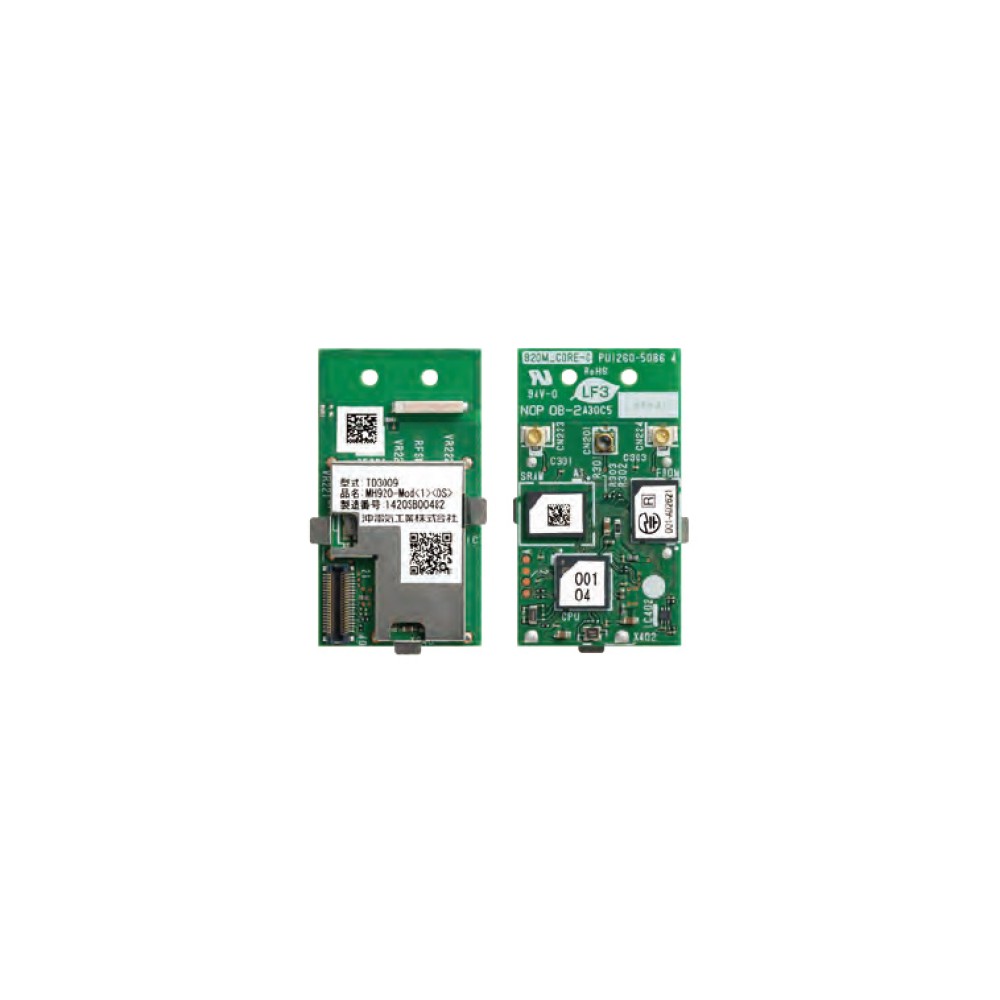

MH920-Mod＜1＞＜0W＞
920MHz帯無線通信モジュール (透過モデル／カスタマイズモデル)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
920MHz帯は、従来の免許不要な無線周波数 (2.4GHz／430MHz) と比べて、つながりやすい周波数帯です。
- 透過モデルでは、シリアル通信透過機能を標準搭載。無線ユニットや、無償提供の保守コンソール等の資産が活用できるため、開発コストを含めたトータルコストを、大きく低減します。
- カスタマイズモデルでは、電池駆動可能なエンドデバイスと、中継機能を搭載したルーター、親機機能を搭載したコーディネーターの3タイプをラインナップしています。
- 技術基準適合証明取得済の当社推奨品の外部アンテナを複数用意しています。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
マルチホップネットワークに必要なソフト (アプリケーション層) まで搭載されており、お客様の開発工数を抑えた開発が可能です。
無線ユニットで培ったノウハウを凝縮した小型無線通信モジュール。
UART経由のシリアル通信 (RS-485／RS-232C等) 透過機能を搭載。
お客様の要求に応じたカスタマイズにも対応します。
関連情報
920MHz帯無線ソリューション導入事例をご紹介 (OKIウェブサイトへ)

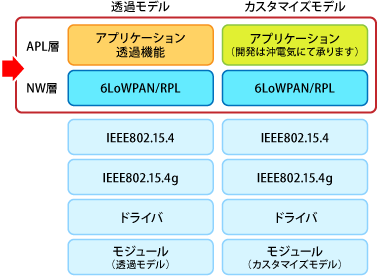

プロトコルスタック構成
マルチホップに必要なソフト (APL層)まで搭載しているため、センサネットワークを簡易に構築可能です。
お客様側でAPL層・NW層の開発を行う場合、大きな開発工数が発生します。OKIの通信モジュールは、APL層まで提供し、お客様の920MHz帯マルチホップネットワークを容易に実現します。
用途
産業機器や各種センサに組み込むことで、有線通信の920MHz帯無線化やセンサネットワークの構築が可能です。
産業機器
- 工作機械
- 設備監視
- 自動販売機
オフィス機器
- 空調機器
- 照明機器
- セキュリティ機器
各種センサ
- 電力センサ
- 温湿度センサ
- CO2センサ
家電
- 白物家電
- 太陽光パネル
- スマートタップ

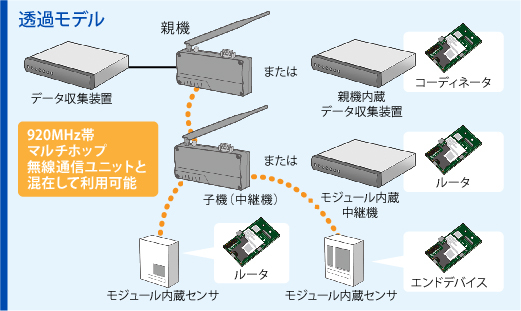

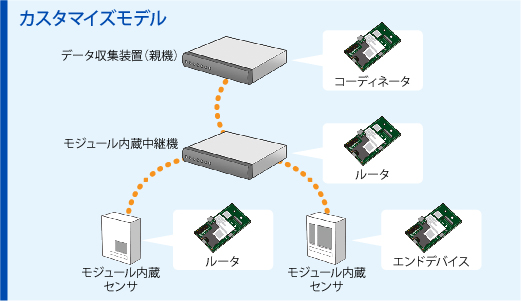

システム構成
保守コンソールソフト MH920 Console for Module
チャネルノイズスキャンツール
選択可能なチャネル(1～28ch)毎に、ノイズレベルのスキャンを行い受信電界強度(RSSI)を測定できます。
通信テストツール
2台の無線ユニット(送信用・受信用)間で受信電界強度(RSSI)およびパケットエラー率(PER)を測定できます。
| 透過モデル | カスタマイズモデル | ||||
|---|---|---|---|---|---|
| ルータ | エンドデバイス | ルータ | コーディネータ | ||
| 対応周波数 | 920MHz帯 (ARIB STD-T108準拠：922.3～928.1MHz) | ||||
| PHY／MAC規格 | PHY：IEEE802.15.4g MAC：IEEE802.15.4 | ||||
| 送信出力 | 0.16mW／1mW／20mW | 0.16mW／1mW／10mW／20mW | |||
| 通信距離 | 見通しの良い直線距離で1km程度（1） 設置環境によって伝送距離は変動します。 | ||||
| 通信速度 | 最大100kbps | ||||
| 変調方式 | GFSK | ||||
| 電源電圧(DC) | 3.3V±5％以内 | 2.3V～3.6V | 3.3V± 5%以内 | ||
| 消費電流 | 送信時 (20mW) | Typ. 70mA | 60mA以下（2） | Typ. 70mA（2） | |
| 受信時 | Typ. 50mA | 40mA以下（2） | Typ. 50mA（2） | ||
| 待機時 | ― | Typ. 5.9μA（2） | ― | ||
| アンテナ | 内蔵アンテナ標準搭載、外部用コネクタ×2（3） | ||||
| インターフェース | UART×1（4） | UART×1、SPI×1、I2C×1、ADC×1 | |||
| 動作温度 | -20～70℃、25～85%RH (結露なきこと) | ||||
| 外形寸法 | 22mm(W) × 40mm(D) × 5mm(H) (突起物を除きます) | ||||
| コネクタ | 40ピン | ||||
| 認定 | 技術基準適合証明取得（5） | ||||
| 環境対応 | RoHS対応 | ||||
- 外部アンテナ (メーカ指定品) の場合です。内蔵アンテナは通信モジュールの搭載条件によります。無線ユニットと同じ外部アンテナが利用可能です。
- 動作条件によって変わります。
- 内蔵または外部アンテナのどちらかを使用します。外部アンテナを利用するときは中継ケーブルが必要です。
- お客様システムと接続し、透過通信、保守／設定通信を行います。
- メーカ指定品の外部アンテナを利用条件で取得。

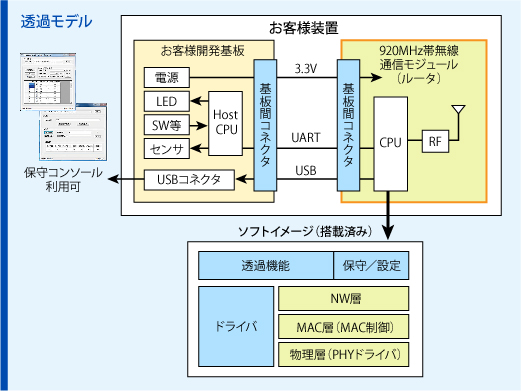

- お客様システムの通信部分を簡易に無線化するソリューションです。
- お客様側のHostCPUがシステム全体を制御します。
- OKIの無線通信モジュールが、複雑なマルチホップネットワークの制御や、無線ネットワーク管理等を行うため、お客様での開発は不要です。

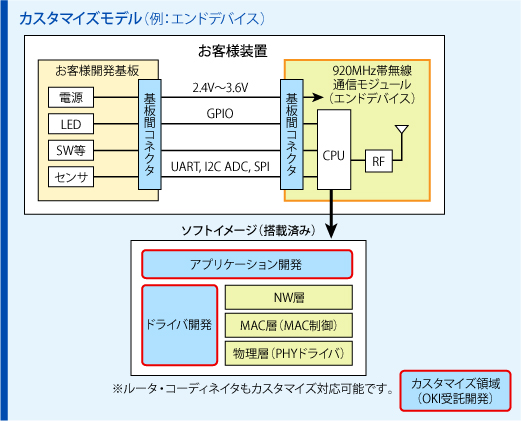

- お客様仕様のアプリケーションをOKIが受託開発してご提供するモデルです。
- エンドデバイスは、OKIの無線通信モジュールが、お客様側のセンサ機器の制御も行います。さらにスリープ機能を利用し、電池駆動にも対応可能です。
| MH920-Mod＜1＞＜0W＞ | 920MHz帯無線通信モジュール (親機) コーディネータータイプ |
|---|
ラインアップ
| 親機機能 | センサ収容機能 | 中継機能 | 透過機能 | 電池駆動 | ||
| 透過モデル | コーディネータ | ○ | － | － | ○ | － |
| ルータ | － | ○ | ○ | ○ | － | |
| カスタマイズモデル | コーディネータ | ○ | － | － | ○ | － |
| ルータ | － | ○ | ○ | ○ | － | |
| エンドデバイス | － | ○ | － | ○ | ○ | |

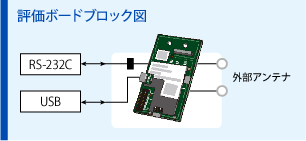

920MHz帯無線通信モジュール評価ボードについて (別売)
920MHz帯無線通信モジュール (透過モデル) を利用するための評価ボードを用意しています。評価ボードでは以下の評価ができます。
OKI の通信テストツールを利用した電波伝搬試験
920MHz帯無線ユニットと、評価ボードを対向で利用することで、受信電界強度 (RSSI) およびパケットエラー率 (PER) の測定が可能です。
データ通信試験
お客様のPCより、テストデータの送受信を行うことで、親機・子機 (評価ボード) 間のデータ通信試験が可能です。
MH920-Modシリーズ 製品一覧
| MH920-Mod＜1＞＜0S＞ | 920MHz帯無線通信モジュール (透過モデル／カスタマイズモデル) |
| MH920-Mod＜1＞＜0W＞ | 920MHz帯無線通信モジュール (透過モデル／カスタマイズモデル) |
