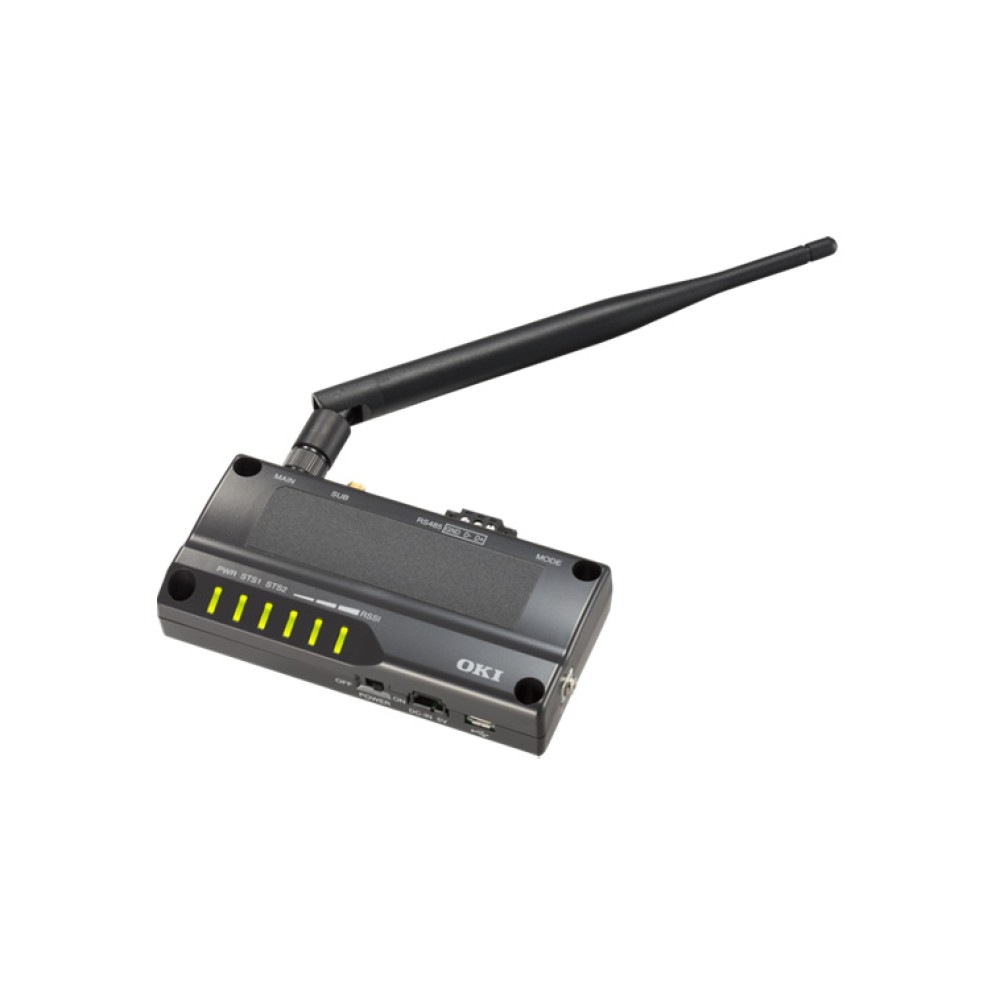

MH920-Node-232<M><1>

920MHz帯マルチホップ無線ユニット

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ

様々な場所でセンサ情報の収集や機器制御に対応します。

920MHz帯は、スマートメーターやセンサネットワーク用に割り当てられた周波数帯です。 OKI の「920MHz帯マルチホップ無線ユニット」は免許不要で使え、さらに独自の工夫により長距離伝送、通信品質の向上、親機1台当たり子機100台のマルチホップ接続などを実現し、様々な用途のセンサネットワークに安心してご利用いただけます。

無線仕様周波数920MHz帯 (922.3~928.1MHz,28チャネル)/IEEE802.15.4g 準拠/ARIB STD-T108準拠
帯域幅400kHz (2チャネル分)
変調方式GFSK
ネットワーク構成メッシュネットワーク
通信速度最大100kbps
送信出力最大20mW
伝送距離見通しの良い直線距離で 1km程度 (設置環境によって伝送距離は変動します)
最大収容子機台数100台
暗号化128bit AES (MAC層)
認証PSK 認証、MACアドレス認証
USB通信規格・コネクターUSB2.0:1ポート (MicroUSB-ABタイプ)
通信速度12Mbps (Fullスピード)
RS-485規格・コネクターRS-485:1ポート (端子台)
通信通信方式2線式/半二重通信
通信速度1200/2400/4800/9600/14400/19200/38400/57600/115200/230400 bps
接続可能台数最大31台 (マルチドロップ構成)
通信プロトコルModbus (RTU)、その他 (ASCII) (設定により各メーカーの独自プロトコルにも対応可能)
最大データサイズ2048 byte (一度に送信可能な最大データサイズ)
RS-232C規格・コネクターRS-232C:1ポート (D-sub 9ピン オス インチナット)
通信通信速度1200/2400/4800/9600/14400/19200/38400/57600/115200/230400 bps
アンテナSMAコネクター×2 (MAIN/SUB) (SUBはダイバーシティ用として利用します)
アースFG 端子×1

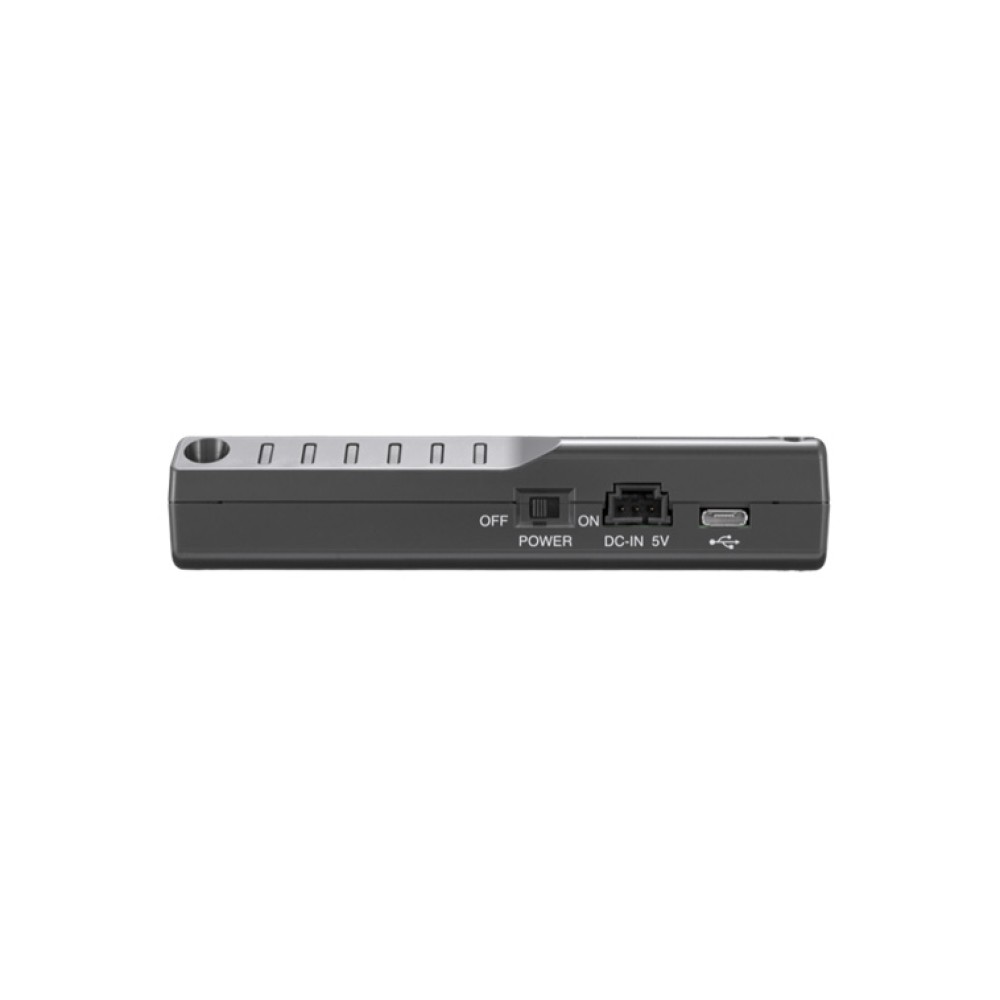

電源DC5V:MicroUSB または DC-INコネクター (5V±5%以内、200mA以上の容量が必要です)
使用温湿度条件-20~60℃、25~85%RH (結露なきこと)
最大消費電力1W以下
外形寸法・質量115×56×24mm、約85g (突起物、アンテナ、取付金具を含まない)
付属品簡易取扱説明書、終端抵抗
環境対応RoHS対応

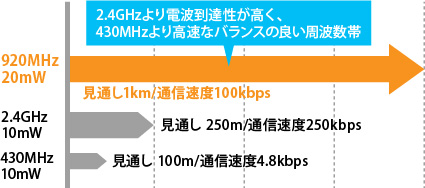

つながりやすい920MHz帯

920MHz帯は、従来の免許不要な無線周波数(2.4GHz/430MHz)と比べて、つながりやすい周波数帯です。

  • OKIの無線ユニットは、見通しで1kmの通信ができます。
  • 建物内でも、複数のフロアをカバーしたネットワークを構築できます。
  • 送信の占有回避、データの衝突回避の仕組みが制度上で定めらており、近接したネットワークからの影響を低減できます。

アンテナを地上高2mに設置した場合のメーカ試験結果です。電波環境により通信距離は変わります。

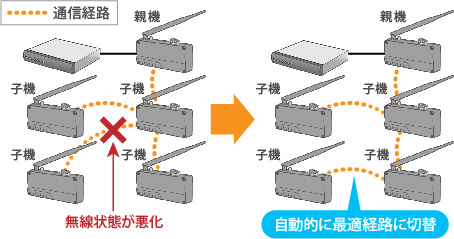

無線通信の信頼性を向上

OKI の無線ユニットは、従来の無線機器と比べて通信の信頼性を向上させる仕組みによって、データのロス率を大幅に低減しています。

  • 無線通信の品質を向上させるために、複数の通信経路を構成できるマルチホップ技術を採用しています。
  • 各無線ユニット間の通信品質により自動的に最適な通信経路を選択します。
  • 電波状態の悪化などにより、一時的に無線通信ができなくなった場合には、他の通信経路からの通信ができます。

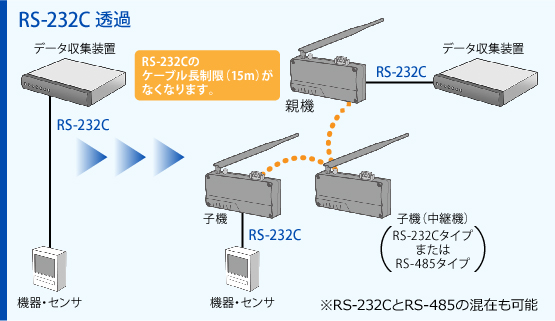

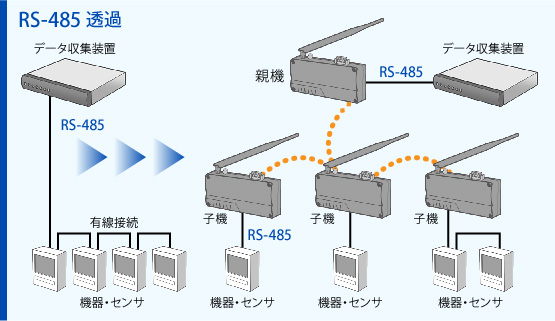

透過モデル

通信インターフェースが汎用的なRS-485/RS-232Cに対応しており、既存の機器・センサとの接続性が高く、これまで有線接続が難しかった設置場所でも、ネットワーク化できます。

大規模ネットワーク対応

OKIの無線ユニットは、親機1台当たり100台の子機を収容し、最大で16ホップまでの通信が可能です。 ランニングコストを抑えつつ大規模・広範囲のエリアをカバーするネットワークに対応できます。

セキュリティ対応

端末認証機能により、不正アクセスを防止することができます。また、通信の暗号化によりデータの改ざん・盗聴を防止することができます。

親機の冗長化対応

OKIの無線ユニットは、親機を2台構成で運用することができます。 親機の1台への通信ができなくなった場合に、もう一方の親機へ子機を収容替えさせることもできます。

各種センサ収容

業界標準のModbusに加え、メーカー独自のプロトコルにも対応可能であり、既存センサと接続できます。 OKI の無線通信モジュールを組み込んだ機器と組み合わせたネットワーク構成にすることもできます。

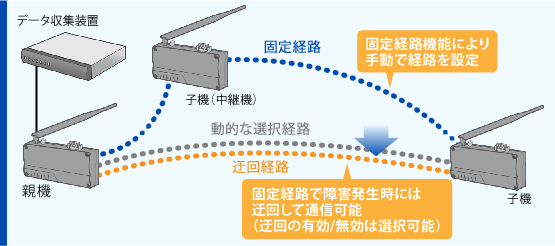

柔軟にマルチホップの設計が可能

無線機間の電波状況が不安定な区間や、障害物が置かれる場所を避けたい場合など、特定の無線機間の通信経路を固定的に設定することで、通信品質を安定させることが可能です。また、固定経路を設定した場合にも、一時的な通信迂回機能を行うことにより、データロスを抑えることができます。

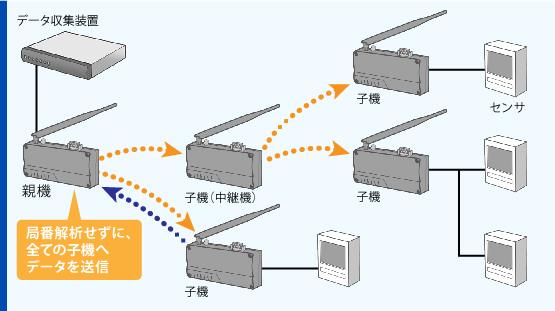

独自プロトコルへも対応可能

プロトコル内容が分からない場合にも、全てのセンサ機器へデータを送信させることで通信を行うことができます。

親機からセンサ接続している各子機へ、順次データ配信を行うため、親機で局番解析する場合と比べて、収容子機が多くなるほど送信信完了時間が増えます。また、無線ネットワーク内の通信トラフィックが増えるため、収容できるセンサ台数やデータ量に制約が発生します。

設置・運用を容易にする機能が充実

現場での電波環境調査に必要な測定機能を本体に内蔵しています。電波の状態をPCを使わずに、本体のLEDで確認することもできます。

短時間での使用時には、スマートフォン用バッテリー給電による駆動もできます。

保守コンソールソフト MH920 Console Lite

ダウンロードはこちら

チャネルノイズスキャンツール

選択可能なチャネル(1~28ch)毎に、ノイズレベルのスキャンを行い受信電界強度(RSSI)を測定できます。

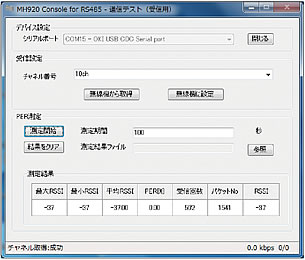

通信テストツール

2台の無線ユニット(送信用・受信用)間で受信電界強度(RSSI)およびパケットエラー率(PER)を測定できます。

MH920 ネットワーク・マネージャー Lite (別売)

「MH920 ネットワーク・マネージャー Lite」は、親機配下のマルチホップネットワークに参加している子機を一元管理するソフトウェアです。

  • 本ソフトウェアをインストールしたPCを親機とUSBケーブルで接続して使用します。
  • 無線ユニットの接続状態(トポロジ)の表示を行うことができます。
  • ネットワークに参加している無線ユニットのファームウェアを一括で同時に更新することができます。また、特定無線ユニットのみを指定して更新することも可能です。
  • 隣接した無線ユニットとの間のパケットエラー率(PER)、受信電界強度(RSSI)の測定結果をグラフ表示することができます。
  • 無線ユニットに対して遠隔再起動、経路情報取得、設定情報取得などができます。
  • 無線通信モジュールの管理も可能です。

トポロジ表示 (階層監視) 階層毎に無線ユニットの接続状況を確認することができます。

設置場所に応じて、アンテナの選択が可能

無線ユニットのアンテナは、設置場所や環境に応じて選べる3つのタイプを用意。

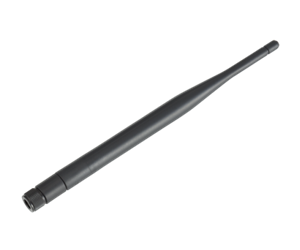

スリープアンテナ

屋内、筐体内等に本体と共に設置する場合に利用します。

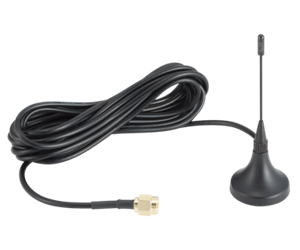

ルーフトップアンテナ

本体とアンテナを分離し、アンテナを屋外に設置する場合に利用できます。アンテナ基部の磁石を用いて金属面に固定させます。(防水対応)

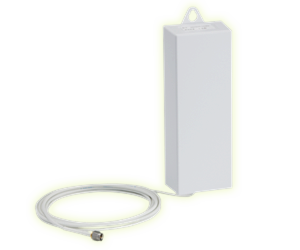

平面アンテナ

室内用の、指向性のあるアンテナです。本体の後方部が鉄板の場合などに利用します。

用途

テナントビル、ホテルで
コア抜き工事など、騒音を出せない場所でも容易に設置が可能。
工場、倉庫などの広い敷地内で
長距離配線が必要だった場所でも、無線で簡単にネットワークを構築。
建屋間の無線通信に
公道を挟んだ建屋間でも、無線化により高所配線や地中配線が不要。

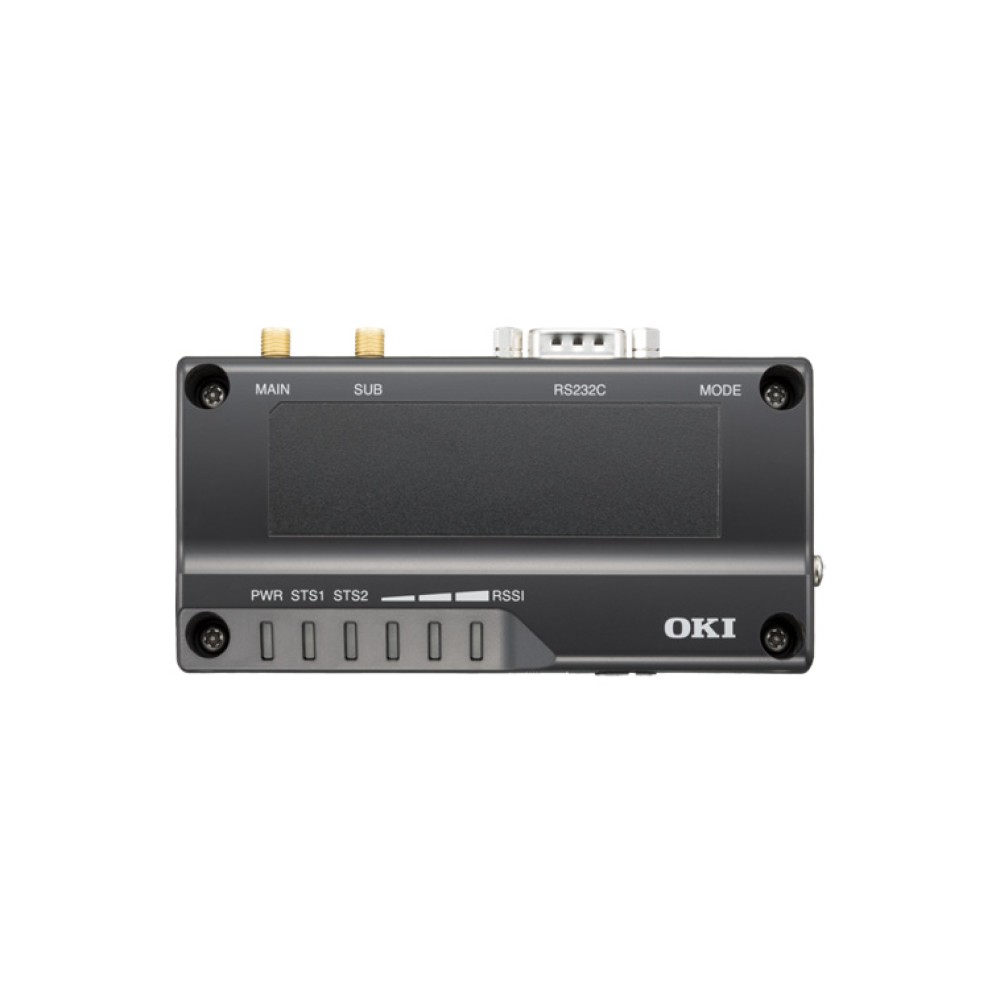

MH920-Node-232<M><1>920MHz無線ユニット(親機) RS232タイプ

オプション

アンテナ
MH920-Node-ANTスリーブアンテナ
屋内用、指向性:無、非防水
屋内、筐体内等に本体と共に設置する場合に使用
MH920-Node-ANTルーフトップアンテナ
屋外用、指向性:無、耐水形 (IPX6)
本体と分離し屋外に設置する場合に使用
MH920-Node-ANT平面アンテナ
屋内用、指向性:有、非防水
鉄板壁面への設置で指向性を持たせたい場合に使用
ACアダプタ
MH920-Node-ACACアダプタ
MH920無線ユニット専用ACアダプタ
取付金具
MH920-Node-Optネジ止め金具
壁面にネジ止めで設置する場合に使用
MH920-Node-OptDINレール取付け金具
DINレールに設置する場合に使用
DINレール取付アタッチメント付属
MH920-Node-Opt壁掛け金具
壁面や鉄板等に固定する場合に使用
壁面固定金具を外さずに容易に本体を交換可能
保守コンソールソフト
MH920 Console for RS-485無線ユニットの設定・保守に使用
沖電気Webサイトよりダウンロード可能 (無償)
ダウンロードページへ
