MiiNePort E2-H-ST
10/100 Mbps組込みシリアルデバイスサーバー MiiNePort E2
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- スモールサイズの組込デバイスサーバ：わずか 29×17×12.6mm
- EZPower 3.3 ～ 5 VDCシステム電源入力対応
- 非常に低い消費電力
- Moxaの第2世代のSoC、MiiNe使用
- NetEZ技術によりインテグレーションが容易
- 多様なオペレーションモード : Real COM / TCP / UDP / RFC2217 / MCSC
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

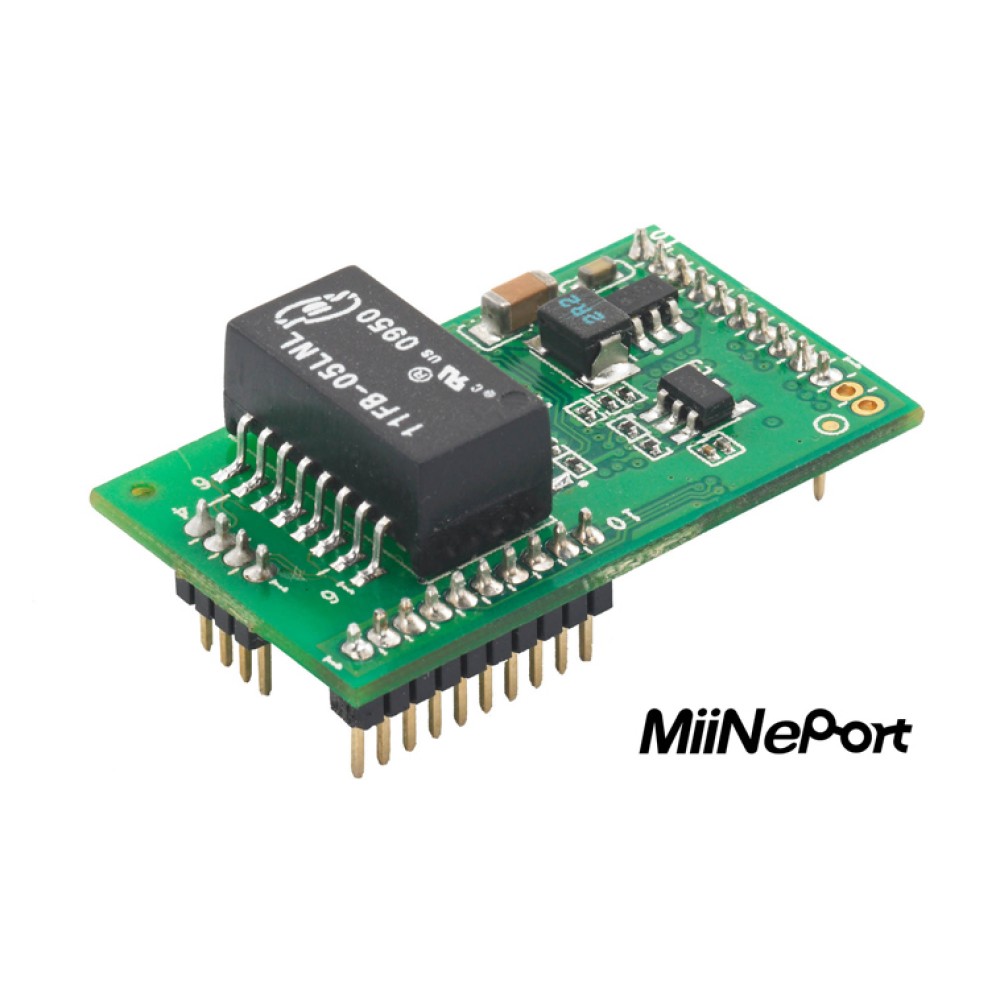

MoxaのMiiNePort E2シリーズ 組込デバイスサーバは、最小の統合作業でシリアルデバイス機器に高度なネットワーク接続性を搭載したい製造メーカ向けに設計された、シリアル－イーサネットモジュールです。MiiNePort E2は、パワフルなMoxaの第2世代SoC MiiNeを使用した10/100Mbpsイーサネット、最大921.6Kbpsシリアルボーレート、多様なオペレーションモードをサポートする、世界最小の消費電力を誇るスモールサイズフォームファクタのドロップインモジュールです。Moxaの革新的なNetEZ技術を使用したMiiNePort E2は、標準のシリアルインターフェースデバイスをイーサネット対応デバイスに直ちに変換することができます。さらに、MiiNePort E2のスモールサイズ組込デバイスサーバは、RJ45コネクタをなくし、どんな既存のシリアルデバイスにもフィットします。
| フォームファクタ | |
| タイプ | ドロップインモジュール |
|---|---|
| サイズ | 29×17×12.6mm |
| 重さ | 5g |
| システム情報 | |
| CPU | 32-bit ARM Core |
| RAM | 4MB 内蔵 |
| Flash | 2MB 内蔵 |
| イーサネットインターフェース | |
| ポート数 | 1 |
| スピード | 10/100Mbps, オートMDI/MDIX |
| 磁気絶縁保護 | 1.5 kV 内蔵 |
| シリアルインターフェース | |
| ポート数 | 1 |
| 伝送フォーマット | 標準TTL |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | 無し, 偶数, 奇数, スペース, マーク |
| フロー制御 | RTS/CTS, DTR/DSR, XON/XOFF |
| ボーレート | MiiNePort E2：50bps ～ 230.4Kbps MiiNePort E2-H：50bps ～ 921.6Kbps Note：非標準ボーレートサポート |
| シリアル信号 | |
| TTL | TxD, RxD, RTS, CTS, DTR, DSR, DCD, RST(リセット回路), GND |
| デジタルI/Oピン | |
| GPIO | 設定可能な I/Oピン×4 |
| ソフトウェア | |
| ネットワークプロトコル | ICMP, ARP, IPv4, TCP, UDP, DHCP, HTTP, SNMP V1, SMTP, TFTP, Auto IP, Telnet, BOOTP |
| 設定オプション | Webコンソール, シリアルコンソール(シリアルコマンドモード), Telnetコンソール, Windowsユーティリティ |
| Windows Real COMドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
| Fixed TTYドライバ | SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
| Linux Real TTYドライバ | Linux 2.4.x, 2.6.x, 3.x |
| オペレーションモード | Real COM, TCPサーバ, TCPクライアント, UDP, イーサネットモデム, RFC2217, MCSC |
| NetEZ機能 | EZPower, EZPage, SCM (シリアルコマンドモード), AutoCFG, MCSC (マルチチャネルシリアル通信) |
| 環境 | |
| 動作温度 | 標準モデル : 0 ～ 55℃ ワイドモデル : -40 ～ 85℃ |
| 保管温度 (パッケージ付属) | -40 ～ 60℃ |
| 動作湿度 | 5 ～ 95％ (結露なきこと) |
| 電源 | |
| 入力電圧 | 3.3 ～ 5 VDC |
| 入力電流 | 157 mA ＠ 3.3 VDC |
| 規格と認証 | |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power 1 kV; Signal 0.5 kV IEC 61000-4-5 Surge: Power 2 kV; Signal: 0.5 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m Signal: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 |
| 振動 | IEC 60068-2-6, 5-25.7 Hz: ±15 mm; 25.7-500 Hz: 20g; 3 hours/axis |
| 衝撃 | IEC 60068-2-27, 500g/2ms |
| 落下 | IEC 60068-2-34IEC 60068-2-32, ISTA-2A |
| 信頼性 | |
| 平均故障間隔 (MTBF) | 5,696,350 時間 |
| 規格 | Telcordia (Bellcore) SR-332 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

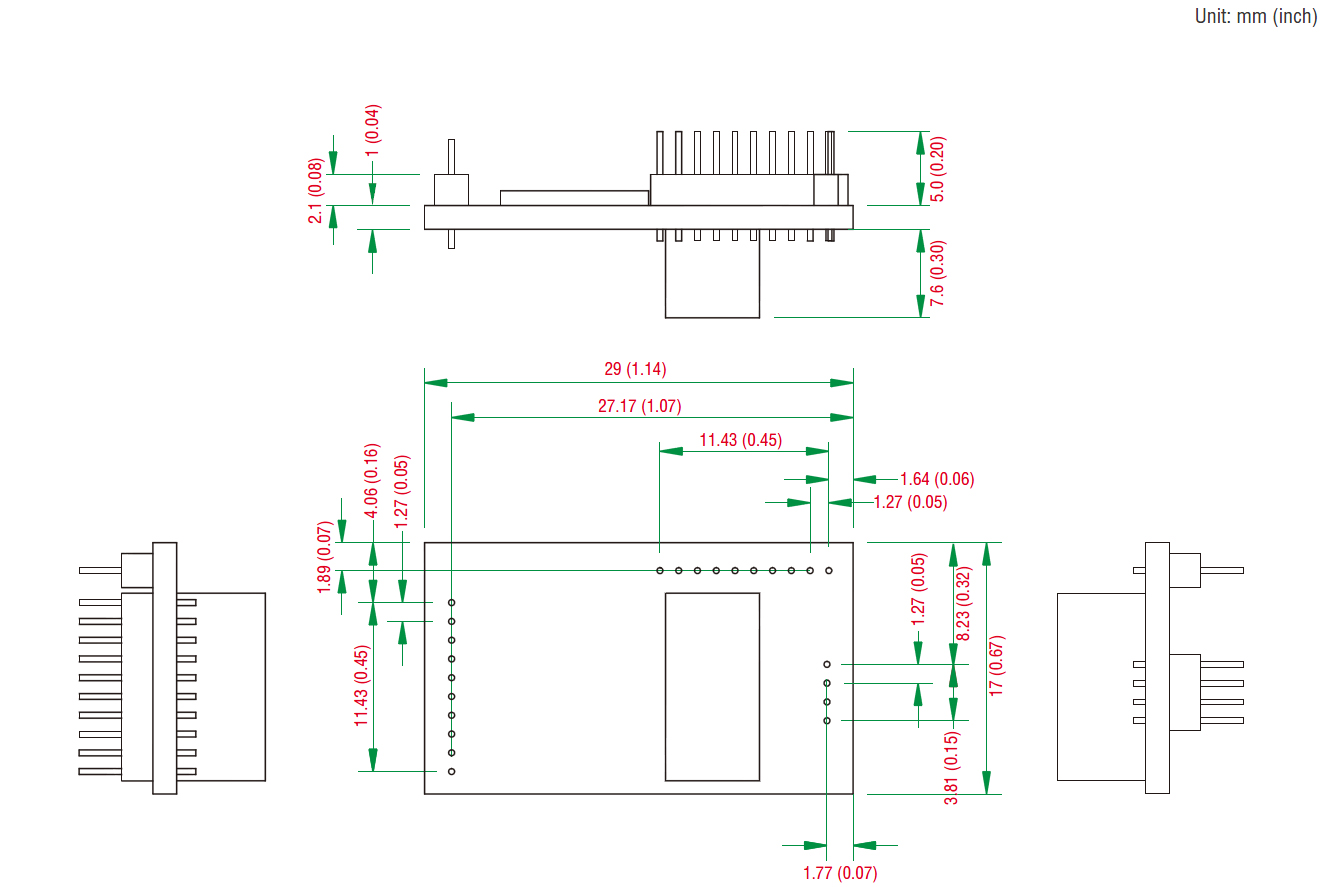

サイズ(単位 = mm)

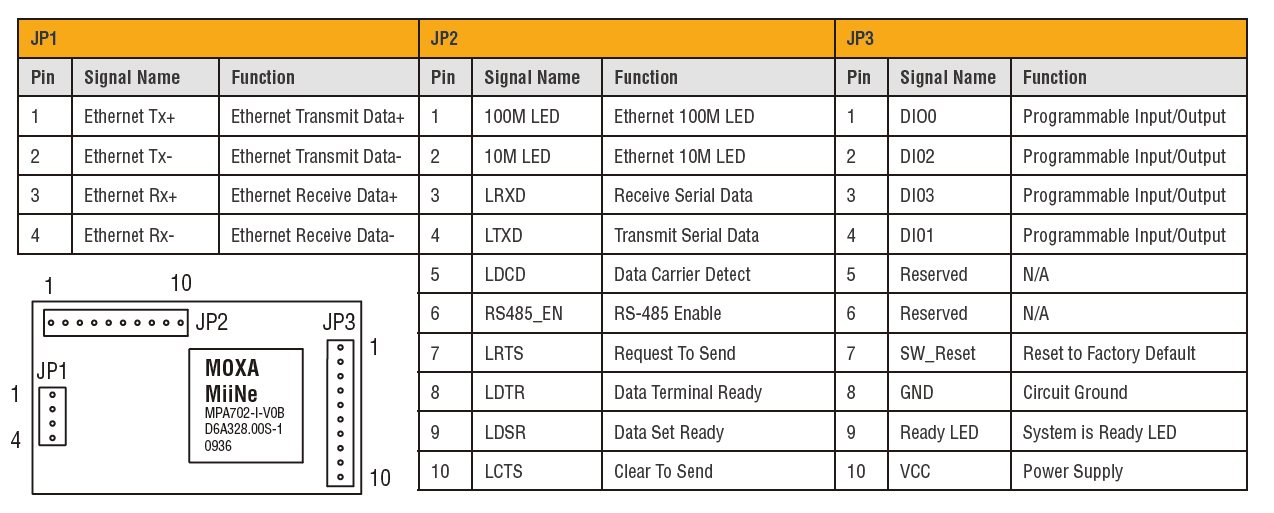

ピンアサインメント
| MiiNePort E2 | TTLデバイス用組込デバイスサーバ, ドロップインモジュール, 10/100M(RJ45コネクタなし), 50bps ～ 230.4Kbpsボーレート, 動作温度 0 ～ 55℃ |
|---|---|
| MiiNePort E2-H | TTLデバイス用組込デバイスサーバ, ドロップインモジュール, 10/100M(RJ45コネクタなし), 50bps ～ 921.6Kbpsボーレート, 動作温度 0 ～ 55℃ |
| MiiNePort E2-T | TTLデバイス用組込デバイスサーバ, ドロップインモジュール, 10/100M(RJ45コネクタなし), 50bps ～ 230.4Kbpsボーレート, 動作温度 -40 ～ 85℃ |
| MiiNePort E2-H-T | TTLデバイス用組込デバイスサーバ, ドロップインモジュール, 10/100M(RJ45コネクタなし), 50bps ～ 921.6Kbpsボーレート, 動作温度 -40 ～ 85℃ |

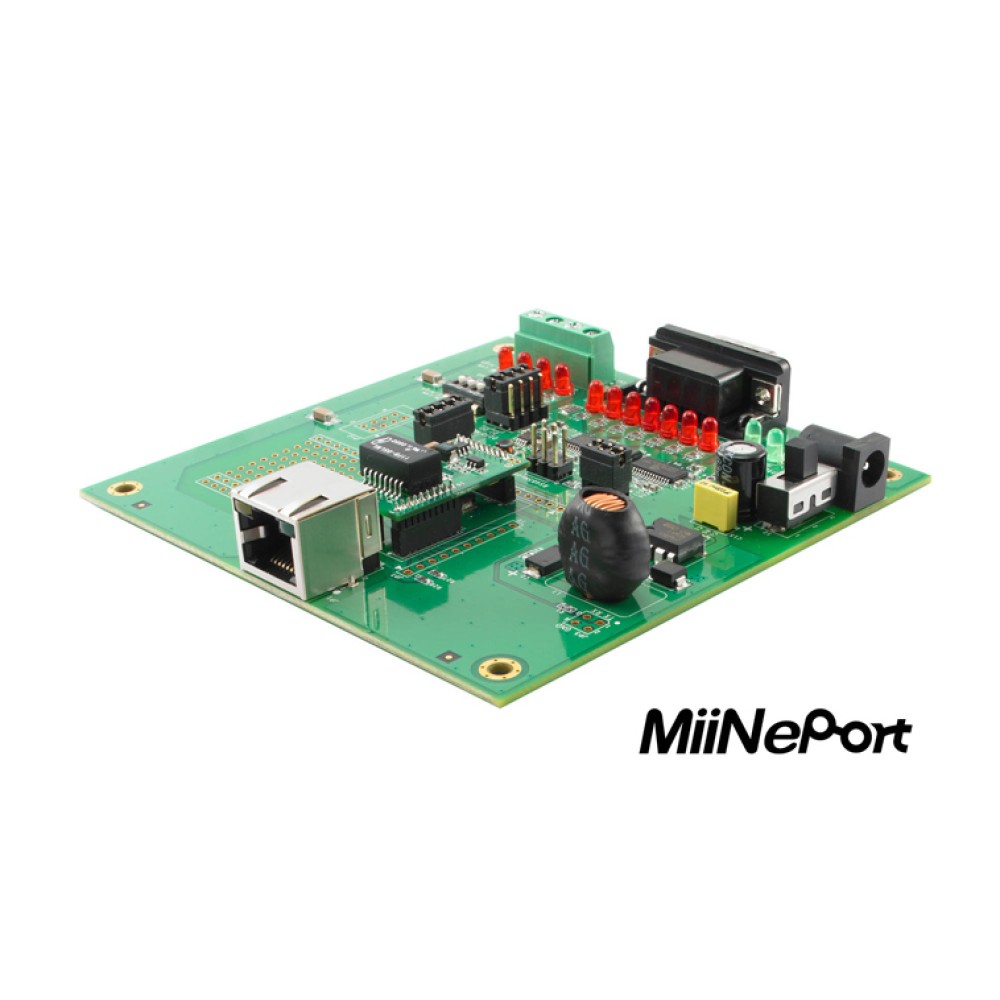

| MiiNePort E2-ST | MiiNePort E2シリーズ用スターターキット, モジュールを含む |

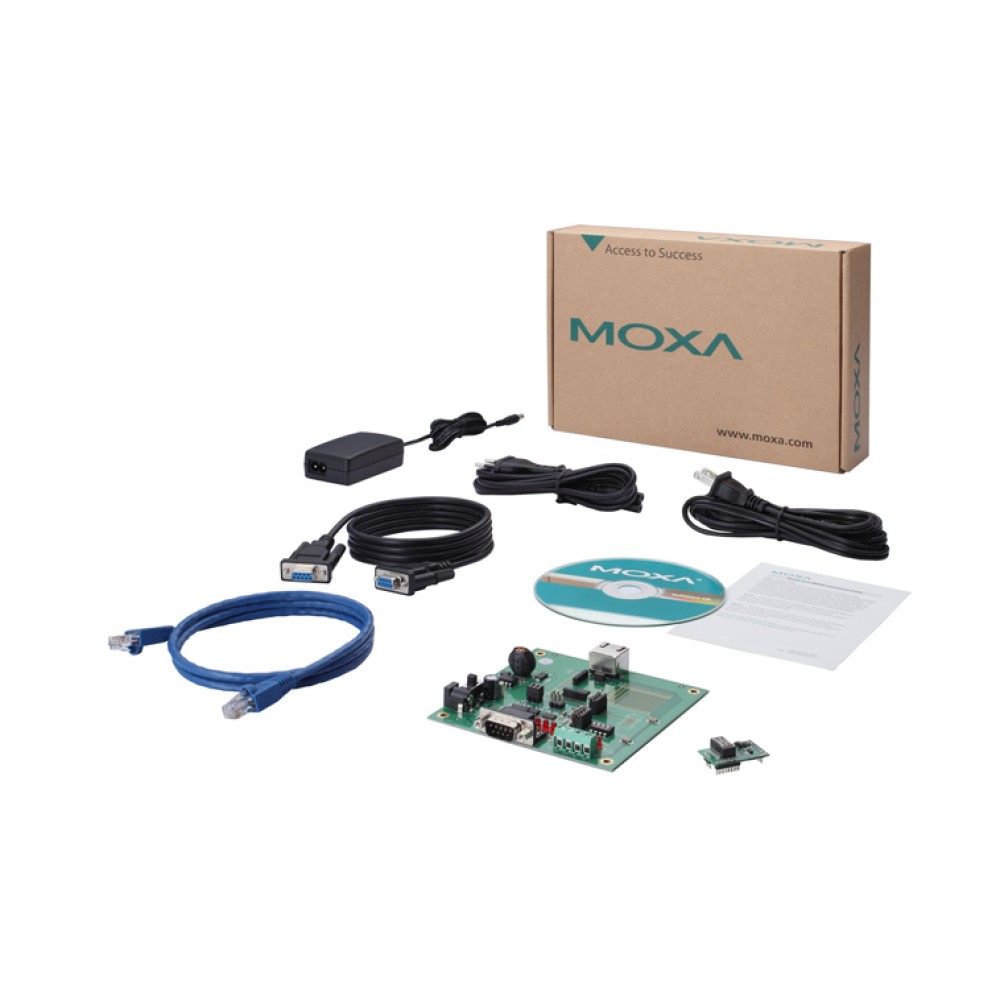

| MiiNePort E2-H-ST | MiiNePort E2-Hシリーズ用スターターキット, モジュールを含む |
MiiNePort E2シリーズ 製品一覧
| MiiNePort E2 | 10/100 Mbps組込みシリアルデバイスサーバー MiiNePort E2 |
| MiiNePort E2-H-T | 10/100 Mbps組込みシリアルデバイスサーバー MiiNePort E2 |
| MiiNePort E2-ST | 10/100 Mbps組込みシリアルデバイスサーバー MiiNePort E2 |
| MiiNePort E2-T | 10/100 Mbps組込みシリアルデバイスサーバー MiiNePort E2 |
| MiiNePort E2-H | 10/100 Mbps組込みシリアルデバイスサーバー MiiNePort E2 |
| MiiNePort E2-H-ST | 10/100 Mbps組込みシリアルデバイスサーバー MiiNePort E2 |
| MiiNePort E2-SDK | MiiNePort E2ソフトウェア開発キット |
