MiiNePort E3-H-ST
MiiNePort E3シリーズ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEEE 802.3af準拠PoEパススルー
- Moxaの高品質かつ信頼性の高い第2世代のSoC、MiiNe使用
- 特定のアプリケーションに要求される多様なオペレーションモードの選択
- グリーン設計の最小の電力消費量
- NetEZ技術により統合が容易
- スモールサイズ組込デバイスモジュール
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

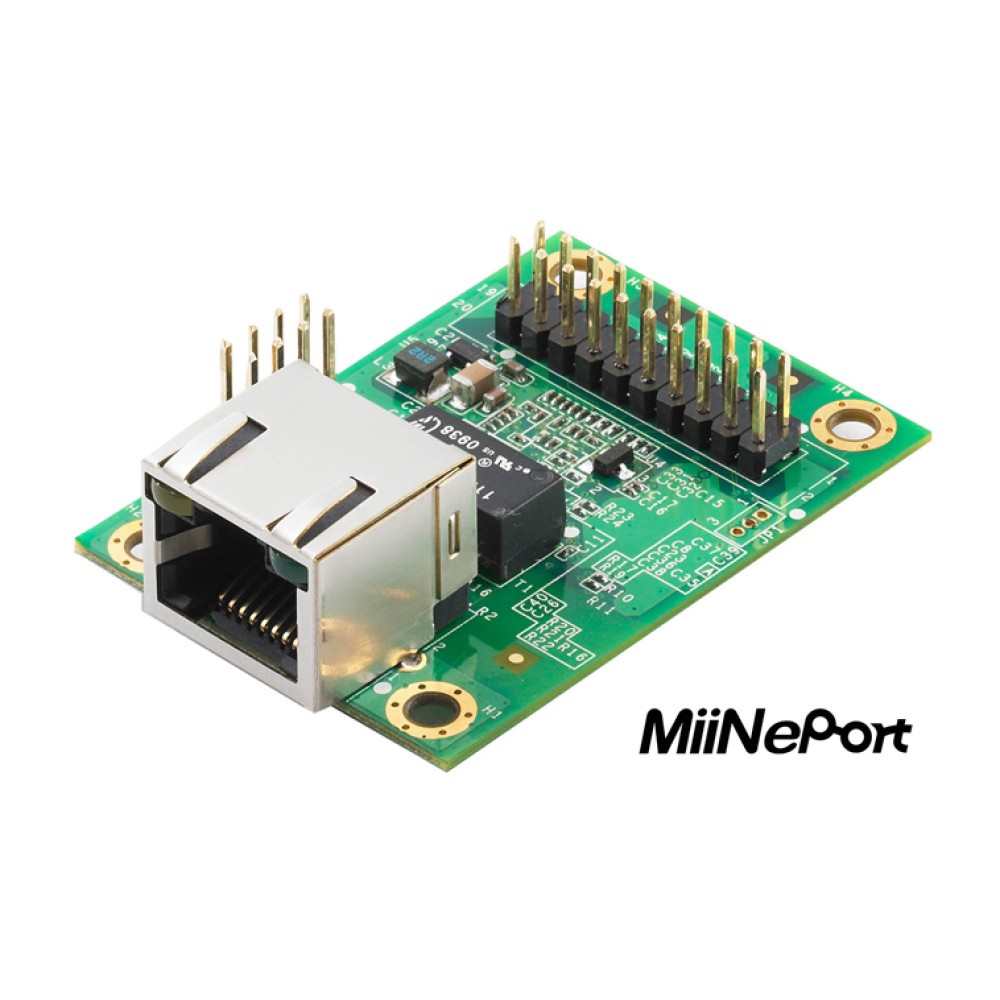

MoxaのMiiNePort E3シリーズ 組込デバイスサーバは、最小の統合作業でシリアルデバイス機器に高度なネットワーク接続性を搭載したい製造メーカ向けに設計された、シリアル－イーサネットモジュールです。パワフルなMoxaの第2世代SoC MiiNeを使用した10/100Mbpsイーサネット、最大921.6Kbpsシリアルボーレート、多様なオペレーションモードをサポートする、世界最小の消費電力を誇るスモールサイズフォームファクタのモジュールです。Moxaの革新的なNetEZ技術を使用したMiiNePort E3は、標準のシリアルインターフェースデバイスをイーサネット対応デバイスに直ちに変換することができます。さらに、MiiNePort E3のコンパクト組込デバイスサーバは、RJ45コネクタを搭載しているので、どんなシリアルデバイスにもすぐにフィットします。
| フォームファクタ | |
| タイプ | ピンヘッダモジュール |
|---|---|
| サイズ | 35 × 52.5 × 18 mm |
| 重さ | 12 g |
| システム情報 | |
| CPU | 32-bit ARM Core |
| AM | 4 MB 内蔵 |
| Flash | 2 MB 内蔵 |
| イーサネットインターフェース | |
| ポート数 | 1 |
| スピード | 10/100 Mbps、オート MDI/MDIX |
| コネクタ | RJ45 (マグネティック) |
| 磁気アイソレーション保護 | 1.5 KV 内蔵 |
| LED | 10BASE-T ＆ 100BASE-TXリンクアクティビティ |
| PoEパススルー | 802.3af 準拠 |
| シリアルインターフェース | |
| ポート数 | 1 |
| 送信フォーマット | 標準TTL |
| シリアル通信パラメータ | |
| データビット | 5、6、7、8 |
| ストップビット | 1、1.5 2 |
| パリティ | 無し、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS、DTR/DSR、XON/XOFF |
| ボーレート | MiiNePort E3：50 bps ～ 230.4 Kbps (非標準ボーレートサポート) MiiNePort E3-H：50 bps ～ 921.6 Kbps (非標準ボーレートサポート) Note：非標準ボーレートサポート |
| シリアル信号 | |
| TTL | TxD, RxD, RTS, CTS, DTR, DSR, DCD, RST(回路リセット), GND |
| デジタルI/Oピン | |
| GPIO | 設定可能なI/Oピン×4 |
| ソフトウェア | |
| ネットワークプロトコル | ICMP, ARP, IPv4, TCP, UDP, DHCP, HTTP, SNMP V1, SMTP, TFTP, Auto IP, Telnet, BOOTP |
| 設定オプション | Webコンソール、Serialコンソール (シリアルコマンドモード)、Telnetコンソール、Windowsユーティリティ |
| Windows Real COMドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
| Fixed TTYドライバ | SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
| Linux Real TTYドライバ | Linux 2.4.x, 2.6.x, 3.x |
| オペレーションモード | Real COM, TCP Server, TCP Client, UDP, Ethernet Modem, RFC2217 |
| NetEZ機能 | EZPower, EZPage, SCM (シリアルコマンドモード), AutoCFG |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 55℃ ワイド温度モデル：-40 ～ 85℃ |
| 保管温度 | -40 ～ 60℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 電源 | |
| 入力電圧 | 3.3 ～ 5 VDC |
| 入力電流 | 157 mA ＠ 3.3 VDC |
| 規格および認証 | |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power 1 kV; Signal 0.5 kV IEC 61000-4-5 Surge: Power 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m Signal: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 |
| 振動 | IEC 60068-2-6, 5-25.7 Hz: ±15 mm; 25.7-500 Hz: 20g; 3 hours/axis |
| 衝撃 | IEC 60068-2-27, 500g/2ms |
| 落下 | IEC 60068-2-34IEC 60068-2-32, ISTA-2A |
| 信頼性 | |
| 平均故障間隔 (MTBF) | 3,608,031 時間 |
| 規格 | Telcordia (Bellcore) TR/SR |
| 保証 | |
| 保証期間 | 5 年 |
| 詳細 | Moxa社 製品保証方針 |
寸法 (単位：mm (inch))
| モジュール | ||
| MiiNePort E3 | TTLデバイス用組込デバイスサーバ、ピンヘッダモジュール、10/100M、RJ45コネクタ、50 bps～230.4 Kbpsボーレート、動作温度：0～55℃ | |
|---|---|---|
| MiiNePort E3-H | TTLデバイス用組込デバイスサーバ、ピンヘッダモジュール、10/100M、RJ45コネクタ、50 bps～921.6 Kbpsボーレート、動作温度：0～55℃ | |
| MiiNePort E3-T | TTLデバイス用組込デバイスサーバ、ピンヘッダモジュール、10/100M、RJ45コネクタ、50 bps～230.4 Kbpsボーレート、動作温度：-40～85℃ | |
| MiiNePort E3-H-T | TTLデバイス用組込デバイスサーバ、ピンヘッダモジュール、10/100M、RJ45コネクタ、50 bps～921.6 Kbpsボーレート、動作温度：-40～85℃ | |
| スターターキット | ||
| MiiNePort E3-ST | MiiNePort E3シリーズ用スターターキット、モジュール含む | |

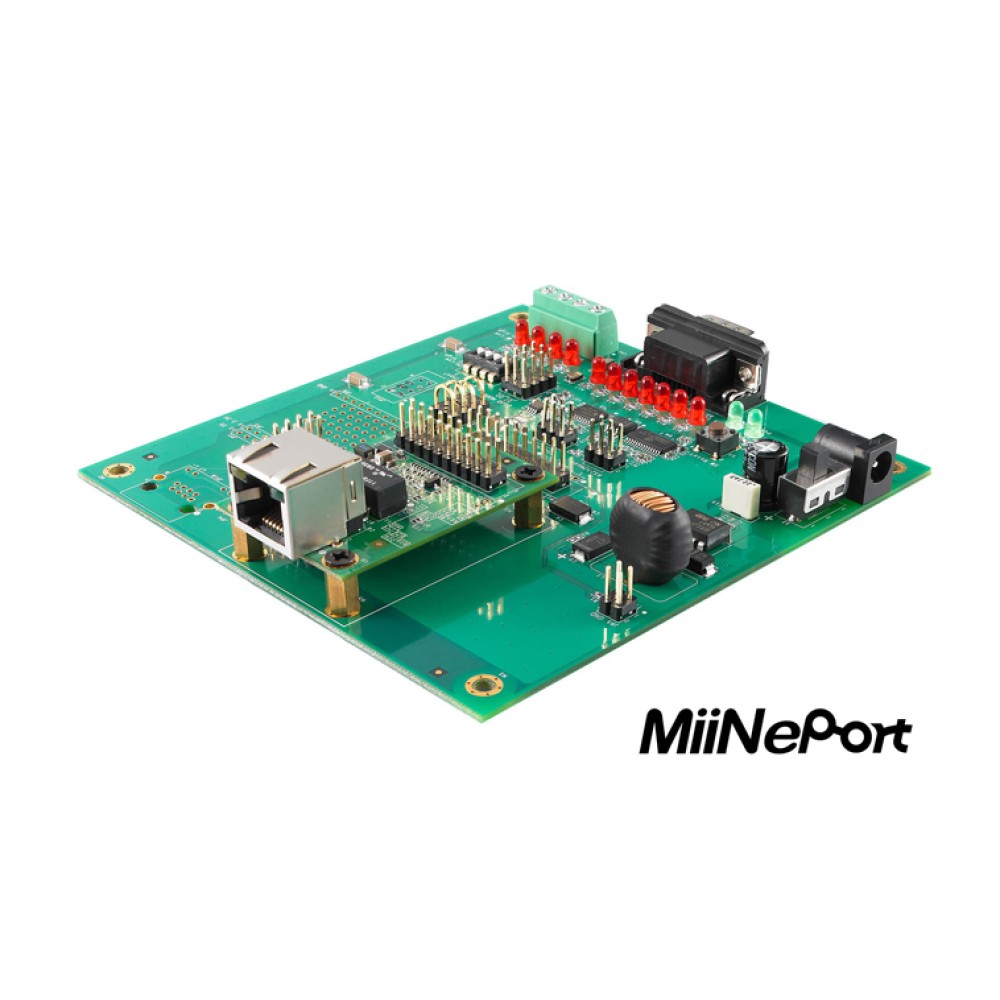

| MiiNePort E3-H-ST | MiiNePort E3-Hシリーズ用スターターキット、モジュール含む | |
MiiNePort E3シリーズ 製品一覧
| MiiNePort E3 | MiiNePort E3シリーズ |
| MiiNePort E3-T | MiiNePort E3シリーズ |
| MiiNePort E3-H | MiiNePort E3シリーズ |
| MiiNePort E3-H-ST | MiiNePort E3シリーズ |
| MiiNePort E3-ST | MiiNePort E3シリーズ |
| MiiNePort E3-H-T | MiiNePort E3シリーズ |
