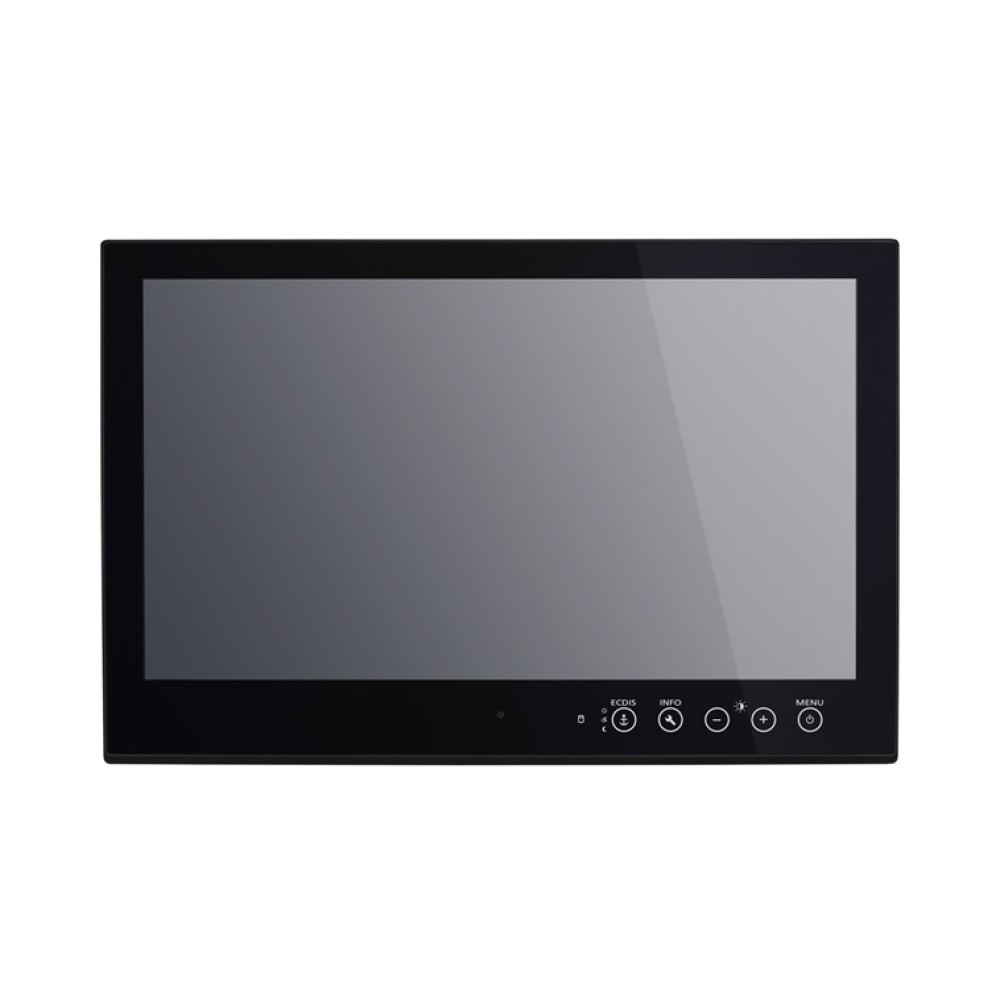

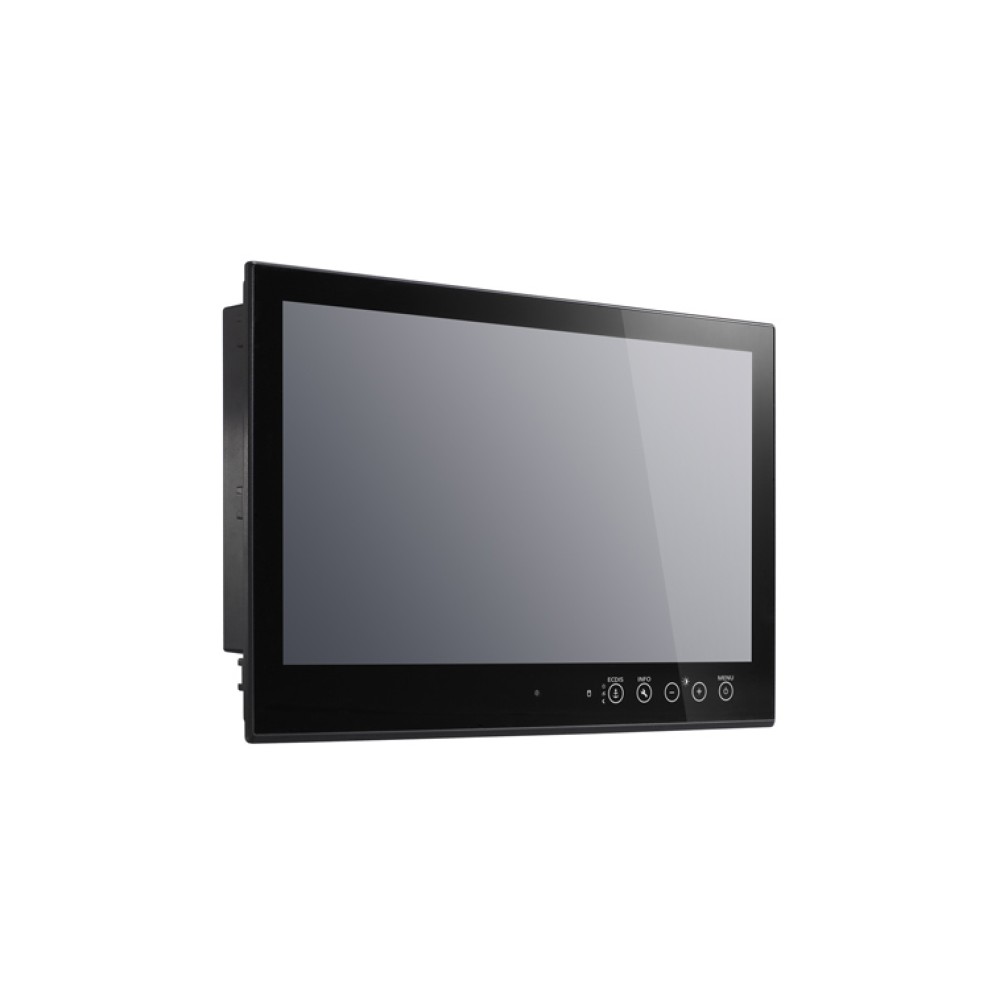

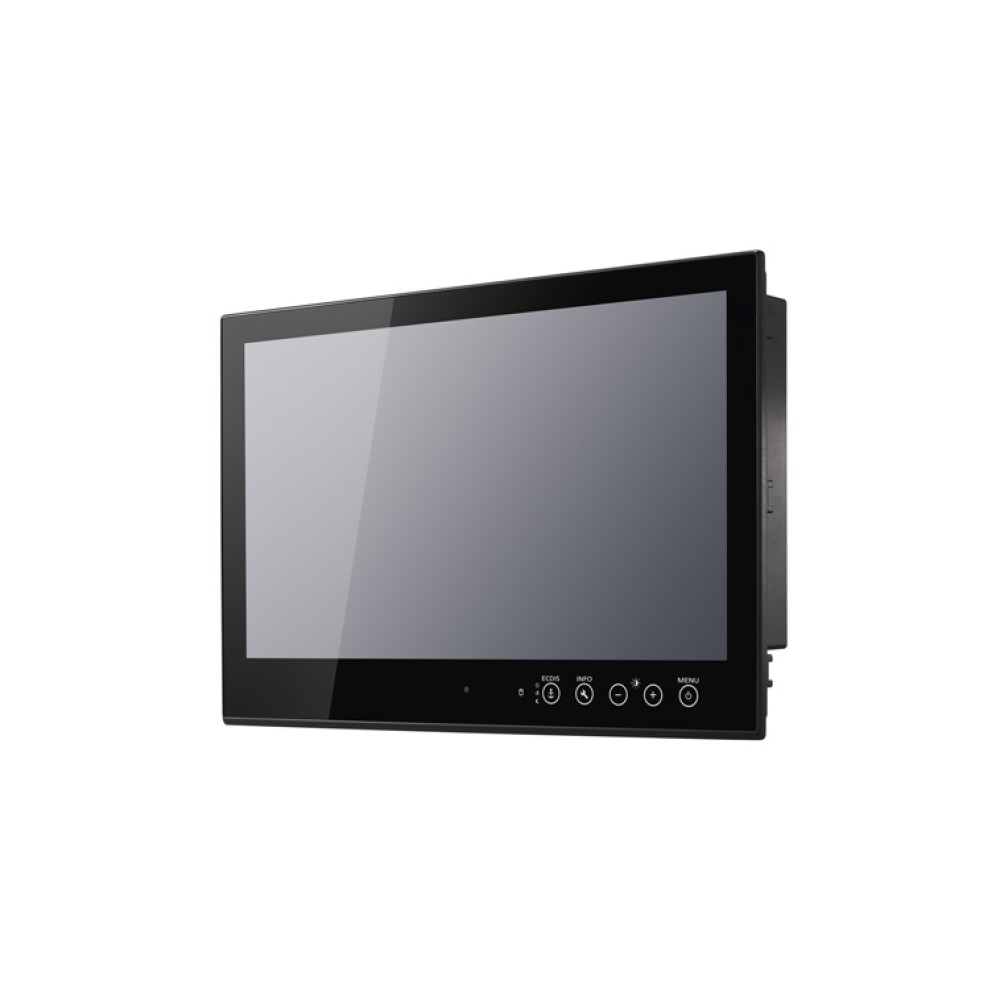

MPC-2240X
マリン海洋パネルコンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
2023年12月25日 販売終了
本製品は 2023年12月25日をもちまして 販売を終了いたしました。
主な製品特長
- 24インチパネルコンピュータ
- ECDIS準拠カラーキャリブレーション
- ファンレスシステム設計
- SavvyTouchディスプレイコントロール
- 第3世代Intel® Core™またはCeleron®プロセッサ (デフォルト：Celeron® 1047UE、1.40 GHz Intel® HDグラフィックス)
- ビルトインNMEA0183およびソフトウェアセレクタブルRS-232C/422/485インターフェース (DI/DOおよびLPT利用可能＝リクエスト)
- デュアル(AC/DC) 電源ユニット
- オプティカルボンディングおよびタッチパネルモデル（リクエスト）
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MPC-2240は、洗練されたボタンレス、24インチ、フラットグラスのマリン海洋ナビゲーションアプリケーションに必要なECDIS用にキャリブレーションされたファンレスパネルコンピュータです。MPC-2240コンピュータは、Intel® Ivy Bridge Celeron® CPUプロセッサ1047UE (2M Cache、1.40 GHz)デフォルトまたは第3世代Core® i3 およびi7 CPU(リクエストによるオプション）を採用したパワフルな4 GBシステムメモリ(リクエストにより最大16GB）を提供する多種多様な海洋アプリケーションおよび他の厳しい環境のHMIに適した高速なグラフィックスを可能にします。
| コンピュータ | |
| CPU | lntel Celeron® Processor 1047UE (2M Cache、1.40GHz)、TDP 17 watts (標準) |
|---|---|
| OS | Windows 7 Professional、Windows XP Embedded、Windows Embedded Standard 7、 Windows XP SP3、Linux Debian 7 (リクエストによりOSプリインストールモデル提供可能) |
| システムチップセット | Intel HM65 |
| システムメモリ | 8 GB容量、4 GB プリインストール：1スロット4 GB DDR3-1600 204 pin SO-DIMM SDRAM |
| ストレージ | 2 SATA III インターフェース：6 Gbps、2.5"リムーバルストレージトレイ |
| USB | 4ブータブル USB 2.0ホスト、type Aコネクタ |
| BIOS | 64 Mbit Flash BIOS SPI、ACPI |
| グラフィックコントローラ | Intel HM65 Express チップビルトイン |
| ビデオ出力 | 2出力： 1 DVI-D、1 VGA (F) |
| その他の周辺機器 | |
| オーディオ | line in/out、3.5 mmミニジャック |
| KB/MS | 2 PS/2インターフェース、標準PS/2キーボードおよびマウスサポート |
| ディスプレイ | |
| パネルサイズ | 24"ビューブルイメージサイズ |
| アスペクトレシオ | 16:9 |
| ピクセル | 1920 x 1080 (WSXGA+) |
| ピクセルピッチ (RGB) | 0.276 (H) x 0.276 (V) mm |
| レスポンスタイム | 25 ms (グレイ to グレイ) |
| コンストラスト比 | 5000:1 |
| 光強度 | 300 cd/m2 |
| ビューイングアングル | 178°/178° |
| アクティブディスプレイエリア | 531.36 (H) x 298.89 (V) mm |
| 最大カラー | 16.7M (8 bitカラー) |
| 解像度 |
|
| パネルタイプ | MVA |
| イーサネットインターフェース | |
| LAN | 2オートセンシング10/100/1000 Mbpsポート(RJ45) |
| 電磁アイソレーション保護 | 1.5 kVビルトイン |
| シリアルインターフェース | |
| シリアル規格 | 2 RS-232C/422/485ポート、ソフトウェアセレクタブル(DB9/M) |
| シリアル通信パラメータ | |
| データビット | 5、6、7、8 |
| ストップビット | 1、1.5、2 |
| パリティ | None、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS、XON/XOFF、ADDC® (automatic data direction control) RS-485用 |
| ボーレート | 50 bps～921.6 Kbps (非標準ボーレート) |
| シリアル信号 | |
| RS-232C | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線 | Data+、Data-、GND |
| NMEAインターフェース | |
| シリアル規格 | 8 NMEA 0183ポート |
| ベースシリアル規格 | RS-422 |
| 光学アイソレーション保護 | ±6 kV コンタクトディスチャージ、±8 kV エアーディスチャージ |
| 電圧差動 | -15 V ～ + 15 V |
| ボーレート | 4800 bps |
| データビット | 8 |
| ストップビット | 1、1.5、2 |
| パリティ | None |
| ハンドシェーク | None |
| LED | |
| システム | ストレージ、電源 |
| LAN | 100M/リンク x 2、1000M/リンク x 2 (コネクタ) |
| フロントパネル | |
| LED | ストレージ |
| SavvyTouchディスプレイコントロールボタン | ECDIS、INFO、輝度 (+、-)、電源 |
| メカニカル | |
| ハウジング | アルミシートメタル |
| 重さ | 12.4 kg |
| サイズ | 595 x 393 x 75 mm |
| マウンティング | フラッシュマウンティング |
| 環境 | |
| 動作温度 | -15～55℃ |
| 保管温度 | -20～60℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| IP保護等級 | IP22 (リクエストによりIP65保護等級モデル供給可能) |
| 耐震 |
|
| 電源 | |
| 入力電圧 |
|
| 電力消費量 | 40～75 W |
| 規格および認証 | |
| 安全 | UL/cUL、 CCC |
| EMC | EN 55022 Class B、EN 55024-4-2、EN 55024-4-3、EN 55024-4-4、FCC Part 15 Subpart B Class A |
| マリタイム | IEC 60945 4th、IEC 61174、IEC 61162、DNV2.4、IACS E10 |
| グルーンプロダクト | RoHS、cRoHS、WEEE |
| 信頼性 | |
| 自動リブートトリガ | watchdog timer (WDT)ビルトイン、コンフィギュラブル1-255 秒ハングインターバル、 ソフトウェアプログラマブル |
| 保証 | |
| 保証期間 | 1年間 |
| 詳細 | Moxa社 製品保証方針 |
ビデオ(英語版)
| MPC-2240X | Intel Celeron 1047UE 1.4 GHzパネルコンピュータ、24”スクリーン、フルディミング、テープボンディンググラス |
|---|
