MPC-2260X
26インチ ECDIS準拠カラー補正済み ファンレスパネルコンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 26インチパネルコンピュータ
- ECDIS準拠カラーキャリブレーション
- ファンレス設計
- SavvyTouchディスプレイ制御
- 第3世代Intel® プロセッサ（Intel® Core i7 3517UE 1.7GHzまたは Celeron® 1047UE, 1.40GHz)
- 内蔵NMEA0183およびソフトウェアによる選択可能なRS-232C/422/485インターフェース
- マルチ電源供給(AC/DC)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MPC-2260シリーズ パネルコンピュータは、第3世代プロセッサおよび4GBシステムメモリを備え、産業用海洋環境における幅広い使用において、信頼性、およびパフォーマンスの高いプラットフォームを提供します。RS-232C/422/485シリアル、NMEA 0183およびギガビットイーサネットLANポートを備えたMPC-2260シリーズパネルコンピュータは、ネイティブなネットワーク冗長性を持つさまざまなシリアルインターフェース、海洋固有のインターフェースや高速IT通信をサポートします。
MPC-2260シリーズには、産業環境(0～100％調光範囲、178°/178°ワイド視野角、オプションにて光学的接着)にて実用的な標準ディスプレイ強化機能、また、Moxaの革新的なSavvyTouchディスプレイ制御機能があります。
MPC-2260シリーズパネルコンピュータは、IEC 60945 4th、IEC61174、IEC61162、DNV2.4 および IACS E10を含む多くの産業海洋規格に準拠しており、海洋での運用における復旧性、耐久性を実証しています。オプションにて選択できるIP65保護等級のユニボディーシェルは、海洋環境で見られる過酷な状況に対する強力な保護を提供します。MPC-2260は、ECDISナビゲーションシステムやその他の海洋IBS (総合橋梁システム)に適した堅牢かつ型式認証された使いやすいパネルコンピュータです。
| コンピュータ | |
| CPU | Intel Celeron® プロセッサ 1047UE、(2M Cache, 1.40GHz) |
|---|---|
| サポートOS | Windows 7 Professional、Windows XP Embedded、Windows Embedded Standard 7、Windows XP SP3 |
| システムチップセット | Intel® HM65 |
| システムメモリ | 8GB容量、4GBプリインストール：1スロット 4GB DDR3-1600 204 pin SO-DIMM SDRAM |
| USB | ブータブルUSB 2.0ホスト×4、type Aコネクタ |
| ストレージ | SATA IIIインターフェース×2：6Gbps、2.5インチ 脱着可能ストレージトレイ |
| BIOS | 64Mbit Flash BIOS、SPI、ACPI |
| グラフィックコントローラ | Intel HM65 Expressチップセット内蔵 |
| ビデオ出力 | DVI-D×1、VGA×1 (F) |
| その他の周辺機器 | |
| オーディオ | ライン入力/出力、3.5mm miniジャック |
| キーボード/マウス | PS/2インターフェース×2、標準PS/2キーボードおよびマウスサポート |
| ディスプレイ | |
| パネルサイズ | 26インチ可視画面サイズ |
| パネルタイプ | MVA |
| アスペクト比 | 16:10 |
| ピクセル | 1920×1200(WUXGA) |
| ピクセルピッチ (RGB) | 0.2865 (H)×0.2865 (V) mm |
| 反応時間 | 15ms (gray to gray：中間階調応答速度) |
| コントラスト比 | 1500:1 |
| 光強度 | 300cd/m^2 |
| 視野角度 | 176°/176° |
| アクティブ表示領域 | 550.08 (H)×343.8 (V) mm |
| 最大カラー | 16.7M (8bitカラー) |
| 解像度 | ・VGA：640×480 ・SVGA：800×600 ・XGA：1024×768 ・SXGA：1280×1024 ・WSXGA+：1920×1080 ・WUXGA：1920×1200 |
| イーサネットインターフェース | |
| LAN | オートセンシング10/100/1000 Mbpsポート(RJ45ポート)×2 |
| 磁気絶縁保護 | 1.5kV内蔵 |
| シリアルインターフェース | |
| シリアル規格 | RS-232C/422/485ポート×2、ソフトウェアによる選択 (DB9/M) |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | なし、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS、XON/XOFF、RS-485用ADDC® (automatic data direction control) |
| ボーレート | 50bps～115.2Kbps (規格外ボーレートサポート) |
| シリアル信号 | |
| RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| NMEAインターフェース | |
| シリアル規格 | NMEA 0183ポート×8 |
| ベースシリアル規格 | RS-422 |
| 光学絶縁保護 | ±6kV接触放電, ±8kV空中放電 |
| 差動電圧 | -15V～+15V |
| ボーレート | 4800bps |
| データビット | 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | なし |
| ハンドシェーク | なし |
| LED | |
| システム | ストレージ、電源 |
| LAN | 100M/Link×2、1000M/Link×2 (コネクタ) |
| フロントパネル | |
| LED | ストレージ |
| ディスプレイ制御ボタン | ECDIS、INFO、輝度 (+, -)、MENU |
| メカニカル | |
| 筐体 | アルミシートメタル |
| 重量 | 16.6kg |
| サイズ | 621×444×90mm |
| 取り付け | VESA、パネルおよびデスクトップ取り付け |
| 環境 | |
| 動作温度 | -15～55℃ |
| 保管温度 | -20～60℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 注意 | 保管温度が40℃以上になる場合、相対湿度は60％以下になるようにしてください。 |
| IP保護等級 | ・前面：IP54 ・後面：IP22 |
| 耐震 | ・0.7g ＠ DNV2.4 (Class A)、サイン波、2-100Hz、1 Oct./min.、1.5hr/軸 ・1g ＠ DNV2.4、ランダム波、3-100Hz、2.5 hr/軸 ・2.1g ＠ DNV2.4 (Class C)、サイン波、2-50Hz、1 Oct./min.、1.5hr/軸 |
| 電源 | |
| 入力電圧 | ・24VDC、6A または (18～34 VDC, 8 A max.)、スクリュータイプターミナルブロック ・100～240VAC、50～60Hz、2A、AC電源インレット |
| 規格および認証 | |
| 安全 | UL 60950-1、EN 60950-1、IEC 60950-1 |
| EMC | EN 55022/24、CISPR 22、FCC Part 15B Class A |
| EMI | CISPR 22、FCC Part 15B Class A |
| 海洋 | IEC 60945 4th、IEC 61174、IEC 61162、DNV2.4、IACS E10 |
| グリーン製品 | RoHS、cRoHS、WEEE |
| 保証 | |
| 保証期間 | ・コンピュータシステム：3年間 ・LCDパネル：1年間 |
| 詳細 | MOXA社 製品保証方針 |

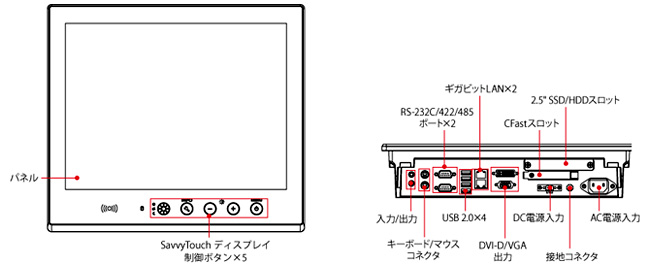

外観

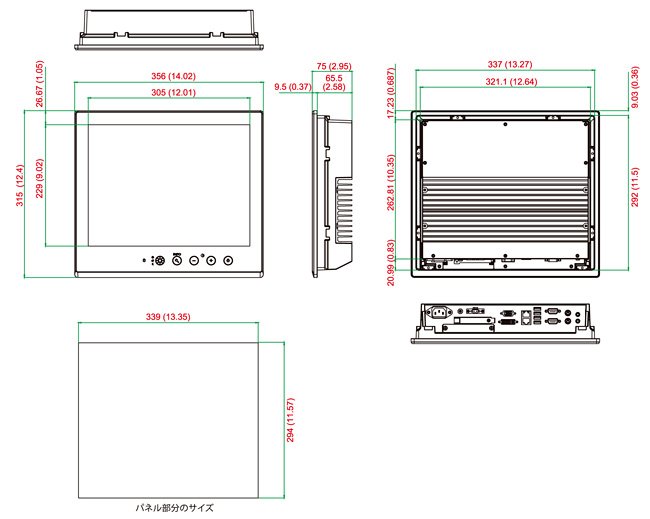

サイズ (単位 = mm)
| MPC-2260X | 26インチ ファンレスパネルコンピュータ、Intel® Celeron® 1047UE 1.4GHzプロセッサ搭載、NMEA 0183、RS-232C/422/485シリアルポート、ギガビットLANポート、USB 2.0ポート、SSDトレイ、デュアルAC/DC 電源入力、テープボンディング |
|---|
