NPort IA-5150-M-SC
産業オートメーション用 1ポートおよび2ポート シリアルデバイスサーバー
主な製品特長
- シリアルデバイスをイーサネットに接続
- ソケットオペレーションモード:TCPサーバ/TCPクライアント/UDP
- 2または4線式RS-485 ADDC®(自動データ方向制御)
- DINレールまたは壁面取付
- イーサネットカスケードポートの実装により接続が簡単(RJ-45)
- 冗長デュアルDC電源入力
- リレー出力およびEメールによる警報
- 10/100BaseTX(RJ-45)または100BaseFX(SCコネクタ、シングル/マルチモード)
- IP30保護筐体
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
NPort®IAデバイスサーバは、産業用オートメーションマーケットにおいて、簡単かつ信頼性の高いシリアル-イーサネット接続を提供します。NPort®IAデバイスサーバは、シリアルデバイスをイーサネットネットワークに接続することができ、また、ネットワークソフトウェアのコンパチビリティを保証するTCPサーバ、TCPクライアント、UDPモードを提供します。
NPort®IAデバイスサーバは、ディスプレイ、PLC、センサ、メータ、モータ、バーコードリーダなどのRS-232C/422/485シリアルデバイスをネットワークへ接続するための理想的な選択です。すべてのNPort®IAモデルは、コンパクトで、DINレール取付ができます。
![](/storage/NportIA_1.gif)
イーサネットカスケードポートの実装により接続が簡単(RJ-45)
NPort®IAデバイスサーバは、簡単に接続ができる2ポートのイーサネットポートが装着されていますので、イーサネット標準のRJ-45ケーブルを使い、2台あるいはそれ以上のNPort IAデバイスサーバをカスケード接続することができます。このカスケードにより、各デバイスサーバをイーサネットスイッチに接続をすることを解消しました。
![](/storage/NportIA_2.gif)
冗長電源入力
NPort®IA5000デバイスサーバには、2つの電源入力があり、一方の電源に不具合が発生した場合、あと1台の電源ソースがNPort®IAデバイスサーバの電源を自動的にバックアップ・サポートします。冗長電源入力は、デバイスサーバがノンストップで動作することを保証します。
![](/storage/NportIA_3.gif)
リレー出力およびEメールによる警報
ビルトインリレー出力機能は、各イーサネットのリンクステータス、各電源入力のステータス、および、どの電源あるいはイーサネットリングが不具合かをWEBコンソールでチェックすることができます。また、NPort®IAは、異常を検知した時に警報を送ることができます。リレー出力およびEメールによる警報機能は、メンテナンスを行うエンジニアが緊急事態を迅速に処理するための価値あるツールです。
![](/storage/NportIA_4.gif)
イーサネットインターフェース (NPort IA5150/5150I/5250) | |
ポート数 | 2 |
---|---|
イーサネット | 10/100Mbps, オートMDI/MDIX |
コネクタ | 8ピン, RJ45 |
磁気アイソレーション保護 | 1.5KV 内蔵 |
光ファイバインターフェース (-M-SC and -S-SC models) | |
![]()
| |
シリアルインターフェース | |
ポート数 | NPort® IA5150 : 1 NPort® IA5250 : 2 |
シリアル規格 | RS-232C/422/485 |
コネクタ | NPort IA5150: DB9オス(RS-232C) ,ターミナルブロック(RS-422/485) NPort IA5250: DB9オス(RS-232C/422/485) |
シリアルライン保護 | 2 kV アイソレーション保護 (NPort IA5150I, NPort 5150I-M-SC, NPort 5150I-S-SC) |
RS-485データ方向制御 | ADDC® (自動データ方向制御) |
シリアル通信パラメータ | |
データビット | 5, 6, 7, 8 |
ストップビット | 1, 1.5, 2 |
パリティ | なし、偶数、奇数、スペース、マーク |
フローコントロール | RTS/CTS,DTR/DSR(RS-232C のみ), XON/XOFF |
速度 | 110 bps ~ 230.4 Kbps |
シリアル信号 | |
RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
4線式 RS-485 | Tx+, Tx-, Rx+, Rx-, GND |
2線式 RS-485 | Data+, Data-, GND |
ソフトウェア機能 | |
ネットワークプロトコル | ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, Rtelnet, DNS, SNMP V1, HTTP, SMTP, SNTP, ARP |
設定オプション | Webコンソール, シリアルコンソール, Telnetコンソール, Windowsユーティリティ |
Windows Real COMドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 x86/x64, 2012 x64, Embedded CE 5.0/6.0, XP Embedded |
Fixed TTYドライバ | SCO Unix, SCO OpenServer, UnixWare 7, UnixWare 2.1, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i |
Linux Real TTYドライバ | Linux 2.4.x, 2.6.x, 3.x |
メカニカル | |
筐体 | プラスチック, IP30保護 |
重さ | NPort® IA5150 : 360 g NPort® IA5250 : 380 g |
サイズ | 29 × 89.2 × 118.5mm |
環境 | |
動作温度 | 標準モデル:0 ~ 55℃ ワイド温度モデル:-40 ~ 75℃ |
保管温度 | -40 ~ 75℃ |
動作湿度 | 5 ~ 95% RH |
電源 | |
入力電圧 | 12 ~ 48 VDC |
消費電力 | NPort IA5150: 238 mA @ 12 VDC NPort IA5150I: 257 mA @ 12 VDC NPort IA5250: 238 mA @ 12 VDC NPort IA5150-S-SC: 328 mA @ 12 VDC NPort IA5150I-S-SC: 333 mA @ 12 VDC NPort IA5150-M-SC: 315 mA @ 12 VDC NPort IA5150I-M-SC: 339 mA @ 12 VDC |
規格と認証 | |
安全 | UL 508, UL 60950-1 |
ハザードロケーション | UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2, IECEx Zone 2 |
EMI | CISPR 22, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m IEC 61000-4-8 PFMF |
落下 | IEC 60068-2-32 |
振動 | IEC 60068-2-6 |
海上 | DNV |
衝撃 | IEC 60068-2-27 |
信頼性 | |
アラートツール | 内蔵ブザー および RTC(リアルタイムクロック) |
自動リブートトリガ | 内蔵WDT (ウォッチドッグタイマ) |
防水/防塵 | IP30 |
平均故障間隔 (MTBF) | |
時間 | NPort IA5150シリーズ: 183,747 時間 NPort IA5150Iシリーズ: 195,614 時間 NPort IA5250シリーズ: 194,765 時間 |
規格 | NPort IA5150シリーズ/NPort IA5150Iシリーズ/NPort IA5250シリーズ: MIL-HDBK-217F |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |
外観
![外観図](/storage/NPortIA5150_App.jpg)
サイズ
![サイズ](/storage/NPortIA5150_dimensions.jpg)
PINアサインメント
![詳細説明](/storage/NPortIA5150_PIN.jpg)
NPort IA-5150-M-SC | 産業オートメーション用 2ポート シリアルデバイスサーバ マルチモードSC シリアルポート数:1 動作温度:0~55℃ |
---|

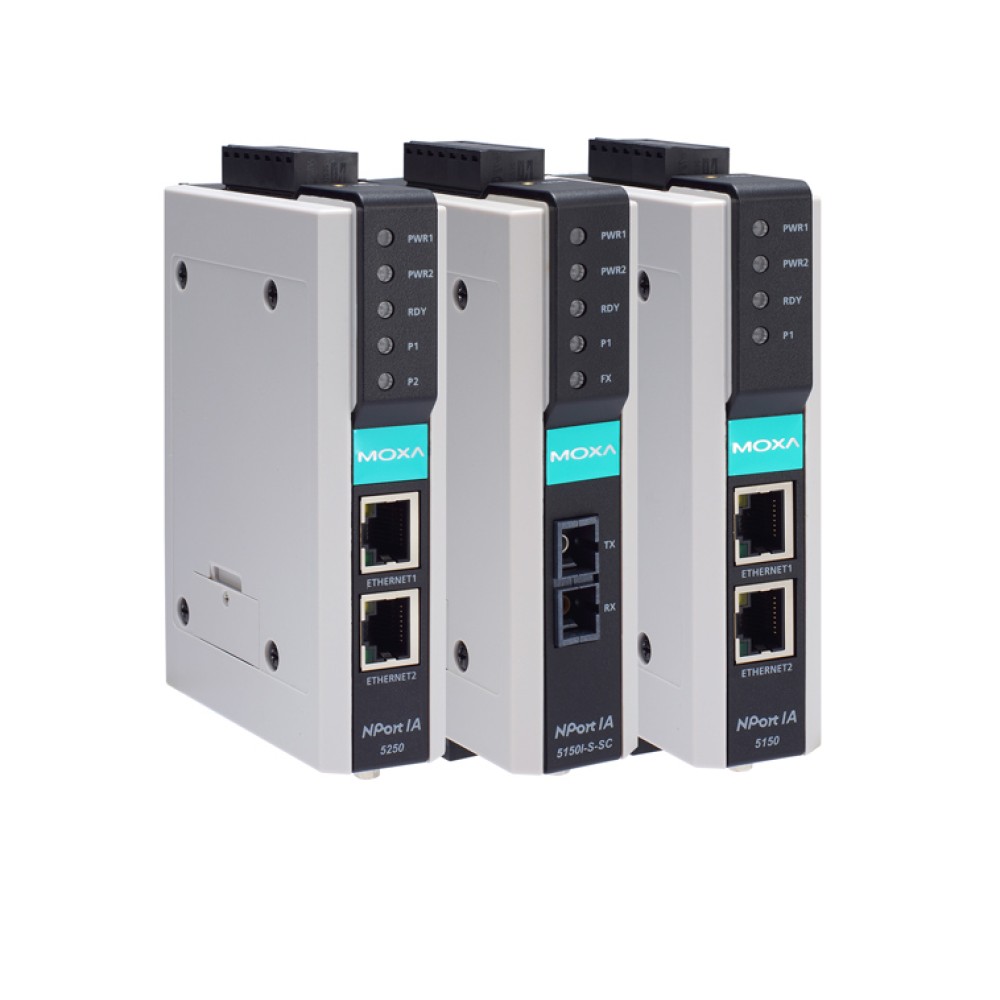

NPort IA5000シリーズ 製品一覧
