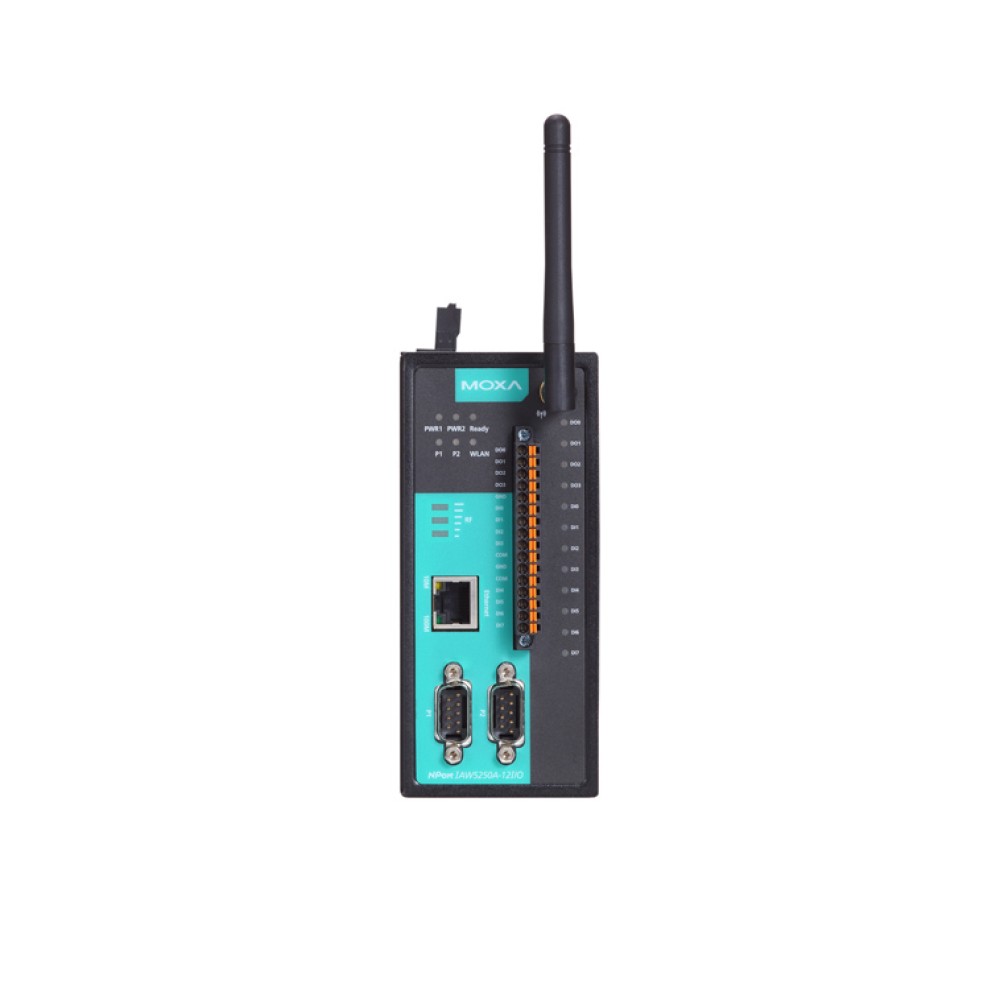

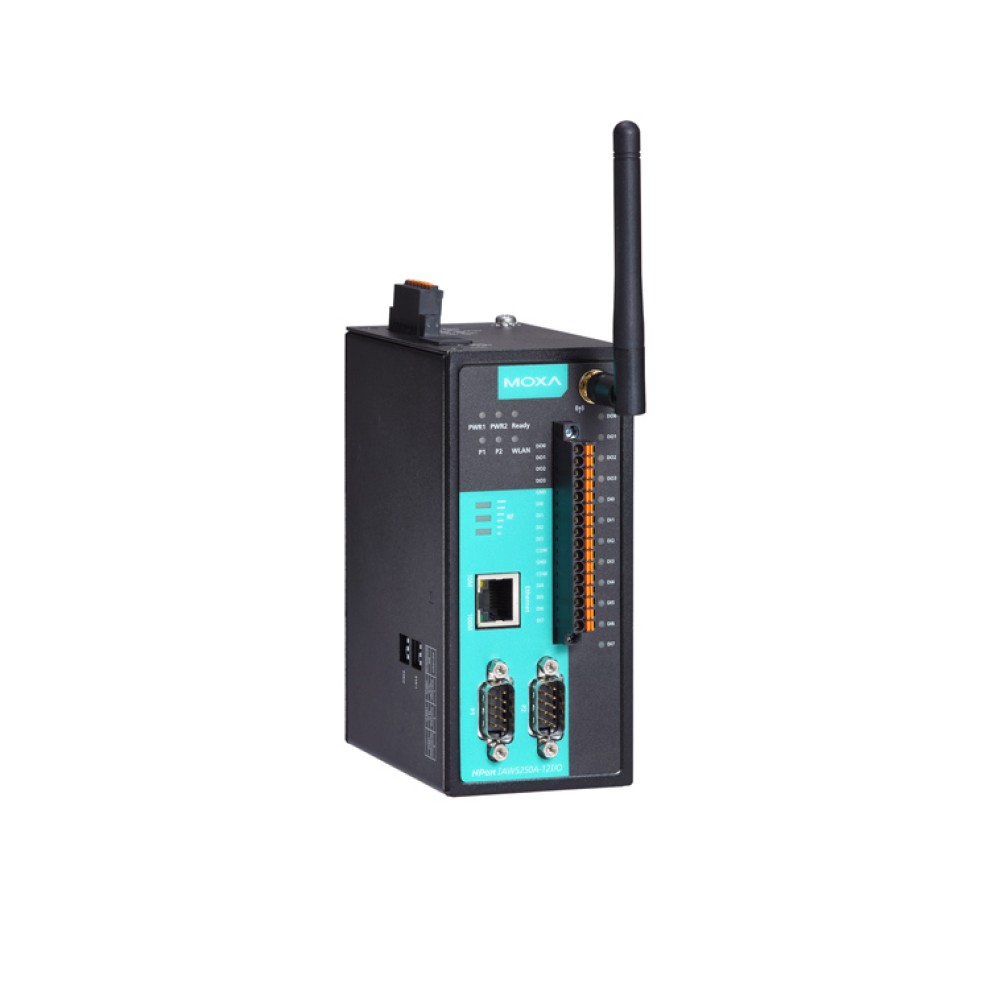

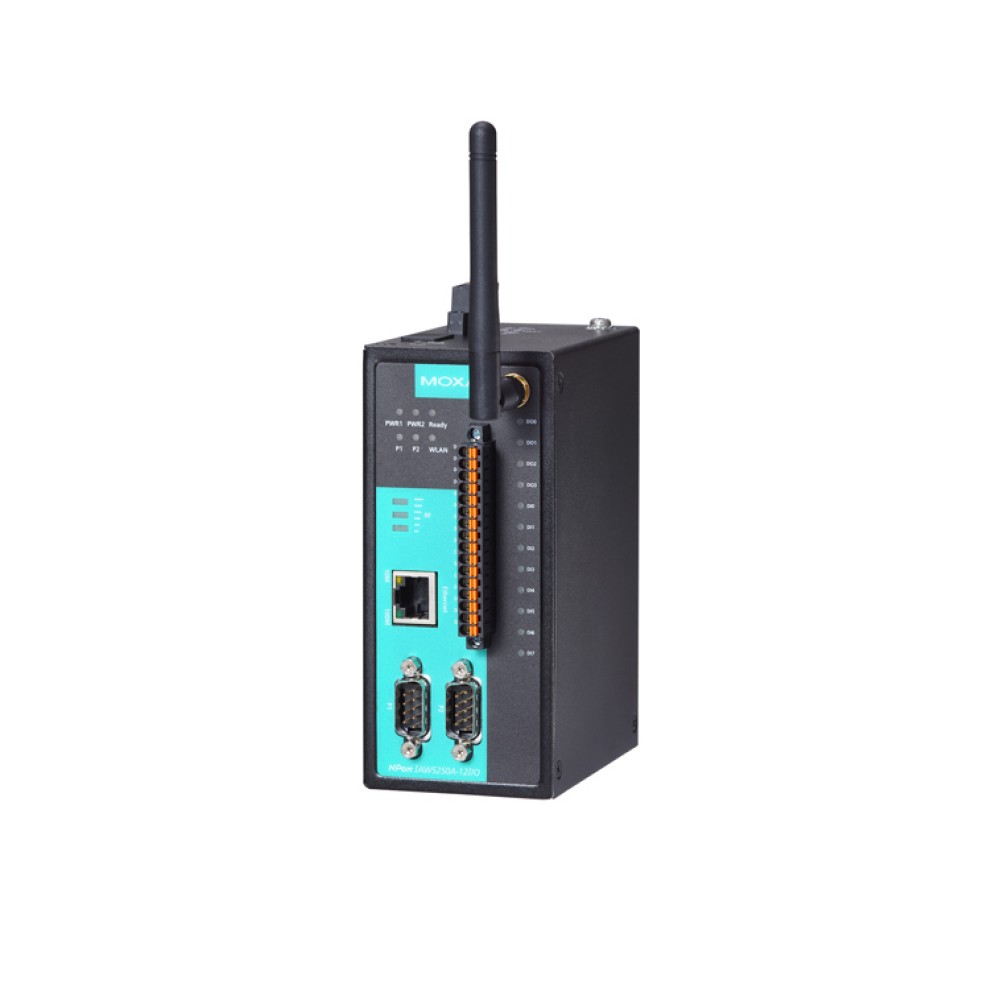

NPort IAW5250A-6I/O-US
2ポート RS-232C/422/485 WiFiデバイスサーバー,4DI および 2DO
販売終了
本製品は 販売を終了いたしました。
- nport-w2150a-w4-cn
- nport-w2150a-w4-eu
- nport-w2150a-w4-jp
- nport-w2150a-w4-t-cn
- nport-w2150a-w4-t-eu
- nport-w2150a-w4-t-jp
- nport-w2150a-w4-t-us
- nport-w2150a-w4-us
- iologik-e1210
- iologik-e1210-t
- iologik-e1211
- iologik-e1211-t
- iologik-e1212
- iologik-e1212-t
- iologik-e1213
- iologik-e1213-t
- iologik-e1214
- iologik-e1214-t
- iologik-e1240
- iologik-e1240-t
- iologik-e1241
- iologik-e1241-t
- iologik-e1242
- iologik-e1242-t
- iologik-e1260
- iologik-e1260-t
- iologik-e1262
- iologik-e1262-t
主な製品特長
- 6または12デジタルI/Oを使いステータス監視のためのローカルデータの収集
- シリアルおよびイーサネットデバイスをIEEE 802.11a/b/g/nネットワークにリンク
- ジェネリックのMQTTを介してシリアルI/Oデータをクラウドに接続
- Azure/Alibaba Cloudへの内蔵デバイスSDKを使いMQTTコネクションをサポート
- TLSとJSONおよびRawデータフォーマット認証を使いMQTTコネクションをサポート
- 設定バックアップ/複製とイベントログ、およびクラウドコネクションが失敗した場合のデータバッファリングのためのmicroSDカード
- クラウドプラットフォームに転送する必要があるパケット数を保存するためにシリアルデータサイズ(最大4K)の再パッケージ化をサポート
- 冗長デュアルDC電源入力およびリレー出力サポート
- WEP、WPA、WPA2によるセキュアなデータアクセス
- 柔軟性のある統合を実現するワイヤレスクライアント機能
- 4 kVシリアルサージ保護
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
デジタルI/Oを内蔵したNPort IA5000A-I/Oシリアルデバイスサーバは、フィールドのシリアル機器をイーサネットネットワークまたはクラウドプラットフォームと統合する必要がある場合に最大限の柔軟性を提供します。クラウド対応デバイスサーバは、ジェネリックなMQTTまたはAzureおよびAlibaba Cloudなどのサードパーティのクラウドサービスを使用してIIoTアプリケーションと通信ができます。デジタルI/Oの組み合わせによりデバイスサーバは、さまざまな産業用データ収集アプリケーションに最適です。デバイスのDI/Oは、Modbus TCPプロトコルを使用してTCP/IP上でコントロールができ、Webブラウザから設定および保護ができます。このデバイスは、従来アプリケーションと互換性を持たせるためにWindows/Linux PC上のCOMポート(特許Real COM)としてインストールできます。すべてのモデルは、堅牢性のある構造、DINレールマウント、産業用アプリケーションの中断のない動作を保証する冗長電源入力を備えた設計がされています。
ワイヤレスクライアント
デバイスサーバには、シリアルライン、LAN、WANの間でデータをシームレスに転送できるイーサネットポートが1つ備えていることによりシングルのIPアドレスを使用してLANとWLANのインターフェースをブリッジできます。
デジタル入力を監視するための MTConnectプロトコルをサポート
MTConnectは、MTConnect準拠のソフトウェアアプリケーションで理解できる標準フォーマットに現場のデータを変換することを目的としたショップフロアアプリケーション専用に設計されています。MTConnect 準拠インターフェース (名前、タイプ、記述など) によってデータが定義されると、各アプリケーション内のデータを再定義する必要がなくなります。MTConnect をサポートしていない従来のマシンツールは、センサコネクションおよびI/O を通してマシン関連のデータを取得するプラクテスが一般的です。Moxa NPort IAW5000A-I/O は、デバイス上のすべてのデジタル入力に対してMTConnect 対応機能をサポートし、デジタル入力に関連付ける必要があるデータと適切な MTConnect タグを定義するための構成可能なインターフェースを提供します。
![](/storage/NPort_IAW5000A-IO_Series_img_01.jpg)
セキュアなリモートマネージメントおよびSSH/HTTPSによる設定
不正アクセスは、システム管理者にとって最大の頭痛の1つです。IPフィルタリングとパスワード保護に加えて、NPort IA5000A-I/Oは、ハッカーからの保護を提供するSSHとHTTPSをサポートしています。コントロールメッセージを安全に送信するには、HTTPS(例えばInternet Explorer)をサポートするWebブラウザを使用してWebコンソールを開きます。また、SSHをサポートするターミナルエミュレータを使用してPuTTYなどのシリアルまたはTelnetコンソールを開くこともできます。
50 bps ~ 921.6 kbps間の 任意のボーレートを選択可能
多くのデバイスサーバは、固定化されたシリアルボーレートのみをサポートしています。しかしながら、一部のアプリケーションでは、250 kbpsや500 kbpsといった特別なボーレートを必要とする場合があります。NPort IA5000A-I/Oシリーズを使うことにより50~921.6 kbpsの任意のボーレートを使用することができます。デバイスのボーレートが標準のボーレートでない場合は、ドロップダウンリストから"other"を選択し、baudrateを入力します。
入力/出力インターフェース | |
デジタル入力チャネル | 6I/Oモデル:4 12I/Oモデル:8 |
---|---|
デジタル出力チャネル | 6I/Oモデル:2 12I/Oモデル:4 |
アイソレーション | 3k VDC または 2k Vrms |
アラーム接点チャネル | リレー出力、電流容量 2 A @ 30 VDC |
デジタル入力 | |
センサータイプ | ドライコンタクト ウェットコンタクト (NPN or PNP) |
ドライコンタクト | On:short to GND Off:open |
ウェットコンタクト(DI to COM) | On:10~30 VDC Off:0~3 VDC |
I/Oモード | DI または イベントカウンタ |
カウンタ周波数 | 20 Hz |
デジタルフィルタリングタイムインターバル | ソフトウェア設定可能 |
デジタル出力 | |
I/Oモード | DO または パルス出力 |
I/O タイプ | Sink |
過電流保護 | 2.6 A/チャネル @ 25℃ |
過温度シャットトダウン | 175℃(typical), 150℃ (min.) |
過電圧保護 | 45 VDC |
イーサネットインターフェース | |
10/100BaseT(X)ポート(RJ45 コネクタ) | 1 Auto MDI/MDI-Xコネクション |
電磁アイソレーション保護 | 1.5 kV (内蔵) |
イーサネットソフトウェア機能 | |
産業用プロトコル | MQTT, MTConnect |
設定オプション | Web Console (HTTP/HTTPS), Windows Utility, Telnet Console, Serial Console |
マネージメント | DHCP Client, DNS, HTTP, IPv4, SMTP, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP, ICMP |
Windows Real COMドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
Linux Real TTYドライバ | Kernel version:2.4.x, 2.6.x, 3.x, 4.x |
Fixed TTY ドライバ | SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
Android API | Android 3.1.x 以上 |
MIB | MIB-II |
MQTT | |
Mode | Alibaba IoTプラットフォームデバイス, Azure IoT Hubdバイス, Publisher/ Subscriber of MQTT |
サポートバージョン | v3.1.1 |
QoSレベル | QoS 0-2 |
セキュアトランスミッション | TLS (1.0, 1.1, 1.2) ユーザのルートCAによる暗号化, Client certificate, Private key |
MQTT一般機能 | Clean Session, Keep Alive, Last Will Message, Retain Message |
シリアルインターフェース | |
コネクタ | DB9(M) |
ポート数 | NPort IAW5150Aシリーズ:1 NPort IAW5250Aシリーズ:2 |
シリアル規格 | RS-232C, RS-422, RS-485 |
ボーレート | 50 bps~921.6 kbps (非標準ボーレートサポート) |
データビット | 5, 6, 7, 8 |
ストップビット | 1, 1.5, 2 |
パリティ | 偶数、奇数、スペース、Mark |
フロー制御 | None、RTS/CTS、XON/XOFF |
プルハイ/ロー抵抗(RS-485用) | 1 kilo-ohm, 150 kilo-ohms |
RS-485用ターミネータ | 120 ohms |
サージ | 4 kV |
シリアル信号 | |
RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-2w | Data+, Data-, GND |
WLANインターフェース | |
WLAN 規格 | 802.11a/b/g/n |
受信感度802.11a | -91 dBm @ 6 Mbps -74 dBm @ 54 Mbps |
受信感度802.11b | -92 dBm @ 1 Mbps -84 dBm @ 11 Mbps |
受信感度802.11g | -91 dBm @ 6 Mbps -73 dBm @ 54 Mbps |
受信感度802.11n (2.4 GHz) | -89 dBm @ 6.5 Mbps (20 MHz) -71 dBm @ 72.2 Mbps (20 MHz) |
受信感度802.11n (5 GHz) | -89 dBm @ 6.5 Mbps (20 MHz) -71 dBm @ 72.2 Mbps (20 MHz) -85 dBm @ 13.5 Mbps (40 MHz) -67 dBm @ 150 Mbps (40 MHz) |
スペクトル拡散 | DSSS, OFDM |
送信距離 | 最大100 meters (オープンエリア) |
送信レート | 802.11a/g:54 Mbps 802.11b:11 Mbps 802.11n:6.5 to 150 Mbps |
送信電力802.11b | 16±1.5 dBm @ 1 Mbps 16±1.5 dBm @ 11 Mbps |
送信電力802.11g | 16±1.5 dBm @ 6 Mbps 14±1.5 dBm @ 54 Mbps |
送信電力802.11a | 15±1.5 dBm @ 6 Mbps 14±1.5 dBm @ 54 Mbps |
送信電力802.11n (2.4 GHz) | 16 dBm @ 1.5 Mbps (6.5 MHz) 12 dBm @ 1.5 Mbps (72.2 MHz) |
送信電力802.11n (5 GHz) | 15 dBm @ 1.5 Mbps (6.5 MHz) 12 dBm @ 1.5 Mbps (150 MHz) |
ワイヤレスセキュリティ | WEP暗号化(64-bit および 128-bit) WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES) WPA/WPA2-Personal |
WLANモード | Ad-hoc Mode, インストラクチュアモード |
アンテナ特性 | |
アンテナコネクタ | 1 RP-SMA(M) |
アンテナタイプ | オムニディレクショナル |
メモリ | |
microSDスロット | 最大32 GB (SD 2.0 互換) |
電源パラメータ | |
接続 | リムーバブルターミナルブロック |
入力電圧 | 12~48 VDC |
入力電流 | 300 mA @ 12 VDC |
信頼性 | |
自動リブートトリガ | 内蔵WDT |
アラートツール | 内蔵ブザーおよび RTC (real-time clock) |
メカニカル特性 | |
筐体 | メタル |
サイズ | 59.6 x 101.7 x 134 mm |
重量 | パッケージ含む: NPort IAW5150A-6I/O:940 g NPort IAW5250A-6I/O:960 g NPort IAW5150A-12I/O:960 g NPort IAW5250A-12I/O:980 g 製品のみ: NPort IAW5150A-6I/O:740 g NPort IAW5250A-6I/O:760 g NPort IAW5150A-12I/O:760 g NPort IAW5250A-12I/O:780 g |
インストレーション | ウォール取り付け(オプションキット), DIN-レール取り付け |
環境制限 | |
動作温度 | 0~55℃ |
保管温度 (パッケージ含む) | -40~75℃ |
相対湿度 | 5~95% (結露なきこと) |
規格および認証 | |
EMC | EN 61000-6-2/-6-4 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD:接触:4 kV; 気中:8 kV IEC 61000-4-3 RS:80 MHz~1 GHz:10 V/m IEC 61000-4-4 EFT:電源:2 kV; 信号:1 kV IEC 61000-4-5 サージ:電源:1 kV; 信号:イーサネット:2 kV, シリアル:4 kV IEC 61000-4-6 CS:10 V IEC 61000-4-8 PFMF |
無線周波数 | EN 300 328, EN 301 893 |
安全 | EN 60950-1, UL 60950-1 |
宣言 | |
グリーン製品 | RoHS, CRoHS, WEEE |
MTBF | |
時間 | NPort IAW5150A-6I/O:282,087時間 NPort IAW5150A-12I/O:277,975時間 NPort IAW5250A-6I/O:237,037時間 NPort IAW5250A-12I/O:234,130時間 |
規格 | Telcordia (Bellcore)規格TR/SR |
保証 | |
保証期間 | 5年 |
詳細 | MOXA社 製品保証方針 |
サイズ (単位=mm)
![サイズ](/storage/NPort_IAW5000A-IO_Series_img_02.gif)
NPort IAW5250A-6I/O-US | 2ポート RS-232C/422/485 WiFiデバイスサーバー 4DI および 2DO |
---|
オプショナルアクセサリ
ケーブル | |
CBL-F9M9-150 | DB9 (F) - DB9 (M) シリアルケーブル 1.5 m |
---|---|
CBL-F9M9-20 | DB9 (F) - DB9 (M) シリアルケーブル 20 cm |
コネクタ | |
ADP-RJ458P-DB9F | DB9 (F) - RJ45 コネクタ |
Mini DB9F-to-TB | DB9(F) - ターミナルブロックコネクタ |
DINレール電源 | |
DR-120-24 | 120W/5A DINレール24 VDC電源 ユニバーサル 88~132 VAC または 176~264 VAC入力(スイッチ切換) または 248-370 VDC 動作温度:-10~60℃ |
DR-4524 | 45W/2A DINレール24 VDC電源 ユニバーサル 85~264 VAC または 120-370 VDC入力 動作温度:-10~50℃ |
DR-75-24 | 75W/3.2A DINレール24 VDC電源 ユニバーサル 85~264 VAC または 120-370 VDC入力 動作温度:-10~60℃ |
ウォールマウンティングキット | |
WK-51-01 | ウォールマウンティングキット 2プレート 6ネジ 51.6 x 67 x 2 mm |

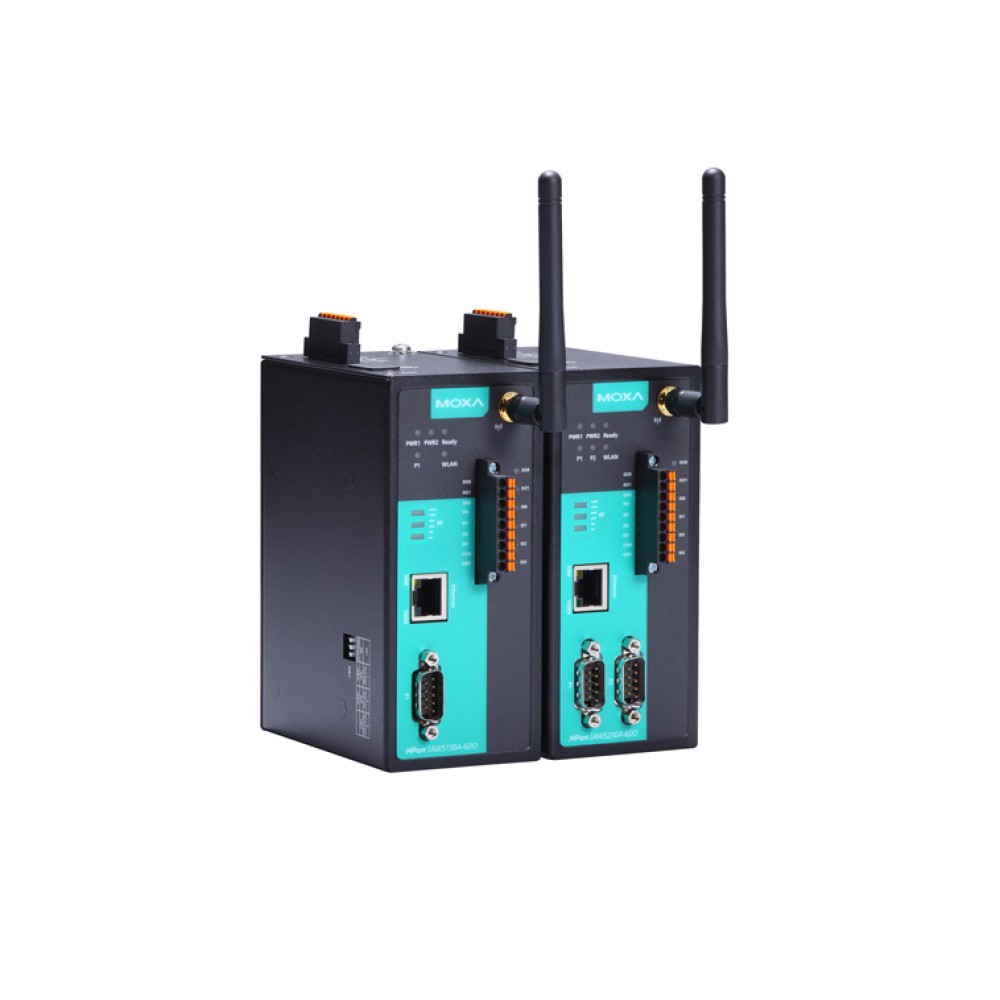

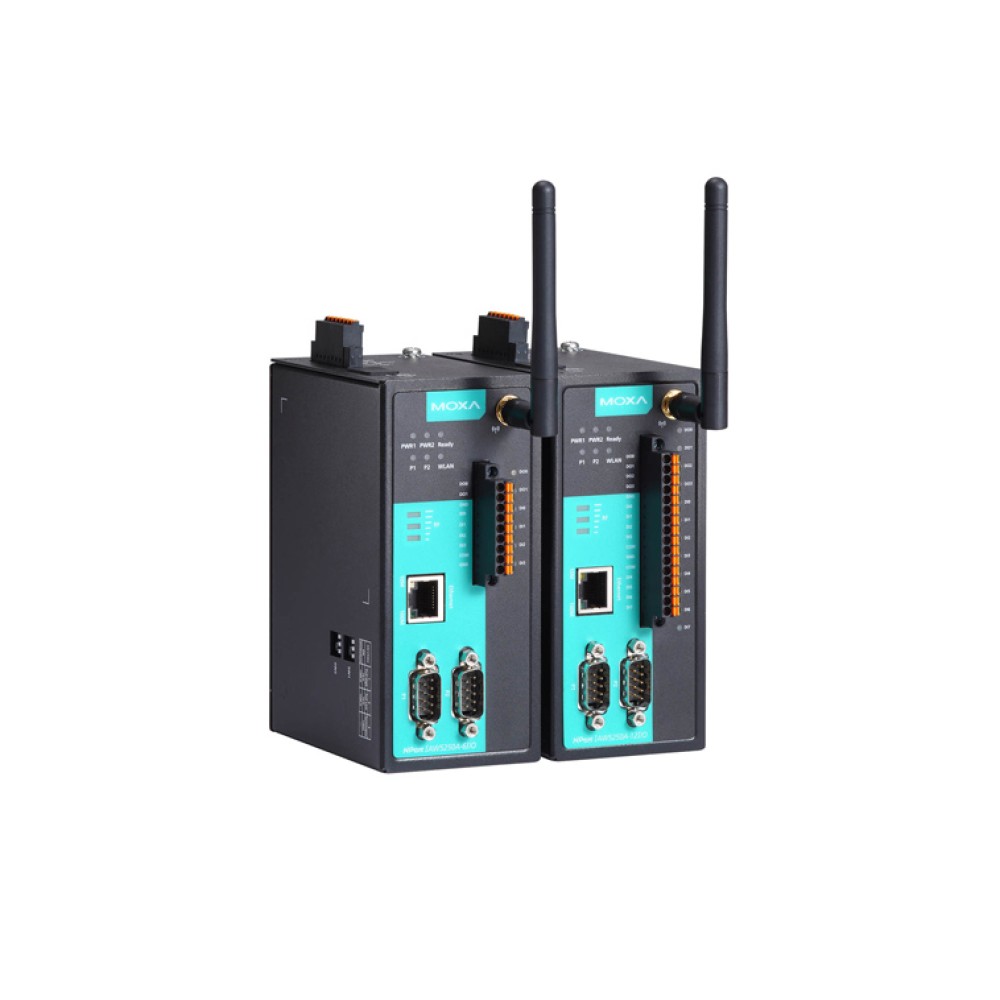

NPort IAW5000A-I/Oシリーズ 製品一覧
NPort IAW5150A-12I/O-CN | 1ポート RS-232C/422/485 WiFiデバイスサーバー,4DI および 2DO |
NPort IAW5150A-12I/O-EU | 1ポート RS-232C/422/485 WiFiデバイスサーバー,8DI および 4DO |
NPort IAW5150A-12I/O-JP | 1ポート RS-232C/422/485 WiFiデバイスサーバー,8DI および 4DO |
NPort IAW5150A-12I/O-US | 1ポート RS-232C/422/485 WiFiデバイスサーバー,8DI および 4DO |
NPort IAW5150A-6I/O-CN | 1ポート RS-232C/422/485 WiFiデバイスサーバー,4DI および 2DO |
NPort IAW5150A-6I/O-EU | 1ポート RS-232C/422/485 WiFiデバイスサーバー,4DI および 2DO |
NPort IAW5150A-6I/O-JP | 1ポート RS-232C/422/485 WiFiデバイスサーバー,4DI および 2DO |
NPort IAW5150A-6I/O-US | 1ポート RS-232C/422/485 WiFiデバイスサーバー,4DI および 2DO |
NPort IAW5250A-12I/O-CN | 2ポート RS-232C/422/485 WiFiデバイスサーバー,8DI および 4DO |
NPort IAW5250A-12I/O-EU | 2ポート RS-232C/422/485 WiFiデバイスサーバー,8DI および 4DO |
NPort IAW5250A-12I/O-JP | 2ポート RS-232C/422/485 WiFiデバイスサーバー,8DI および 4DO |
NPort IAW5250A-12I/O-US | 2ポート RS-232C/422/485 WiFiデバイスサーバー,8DI および 4DO |
NPort IAW5250A-6I/O-CN | 2ポート RS-232C/422/485 WiFiデバイスサーバー,4DI および 2DO |
NPort IAW5250A-6I/O-EU | 2ポート RS-232C/422/485 WiFiデバイスサーバー,4DI および 2DO |
NPort IAW5250A-6I/O-JP | 2ポート RS-232C/422/485 WiFiデバイスサーバー,4DI および 2DO |
NPort IAW5250A-6I/O-US | 2ポート RS-232C/422/485 WiFiデバイスサーバー,4DI および 2DO |
