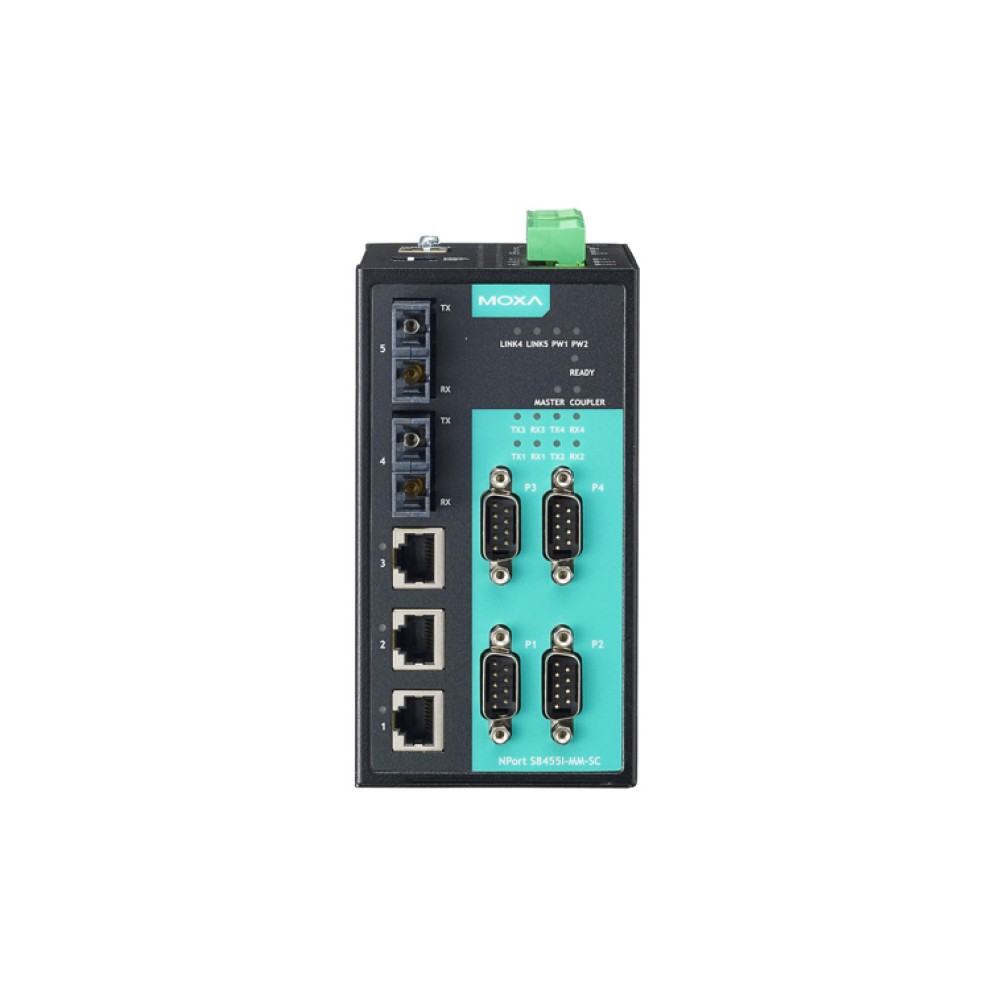

NPort S8455I-MM-SC
コンボスイッチ/シリアルデバイスサーバー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 4ポートRS-232C/422/485シリアルデバイスサーバ
- シリアルQoS（優先的なシリアルデータ伝送の設定）
- 各シリアルポート2 kV (DC)アイソレーション保護(S8455のみ)
- RS-485ポートのプルハイ/ロー抵抗の調整 (S8455のみ)
- 内蔵マネージドイーサネットスイッチ
- S8455I光ファイバ：光ファイバイーサネットポートx2およびイーサネットポートx3
- S8458I オールカッパー：イーサネットポートx5
- S8458：光ファイバイーサネットポートx4およびイーサネットポートx4
- Turbo RingおよびTurbo Chain (復旧時間 < 20ms) またはRSTP/STP (IEEE 802.1w/D)サポートによるイーサネット冗長性
- QoS、IGMPスヌーピング/GMRP、VLAN、LACP、SNMPv1/v2c/v3、RMONサポート
- シリアル、電源およびイーサネットのサージ保護
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
NPort S8000は4つのRS-232C/422/485を持つマネージドイーサネットスイッチ機能を備え、インストール、管理、維持が容易な産業用デバイスサーバです。1つの製品にデバイスサーバとスイッチの両方を組み込むことにより、イーサネットスイッチとシリアルデバイスサーバを別々に購入する必要がなくなり、キャビネットスペース、消費電力およびコストを削減することができます。
NPort 5000 シリアルデバイスサーバ全機能をサポート
NPort S8000シリーズは、NPort 5000シリーズデバイスサーバの機能を完全にサポートしています。基本的な設定を行うだけで、イーサネットポートに最大4つのシリアルデバイスを接続して既存のシリアルデバイスをネットワーク化することができます。また、シリアルとイーサネットインターフェース間では双方向のデータ伝送を行うことができます。
フル機能のマネージドイーサネットスイッチ
NPort S8000シリーズは、QoS、IGMPスヌーピング/GMRP、VLAN、ポートトランキング、SNMPv1/v2C/v3およびIEEE 802.1Xをサポートするフル機能のマネージドイーサネットスイッチを内蔵しており、ほぼすべてのアプリケーションに対応します。また、MoxaのTurbo RingおよびTurbo Chain技術（復旧時間<20ms）またはRSTP/ STP (IEEE 802.1w/D)により、産業用イーサネットネットワークの信頼性と可用性を高めるイーサネットの冗長性を提供しています。
デバイスレベルでの冗長性
産業オートメーションにて必要とされるデバイスレベルの通信ネットワークは、デバイスプロセスの制御および監視のために使用されるので非常に重要です。これらの通信の信頼性はデバイスレベルでのリング冗長性に依存します。このリング冗長性は、最も要求の厳しい制御アプリケーションに対応できるよう、素早いネットワーク障害検出や再設定が可能な設計がされています。NPort S8000シリーズは、フル機能のNPortデバイスサーバと産業用スイッチを統合し、同時にシリアルおよびイーサネットデバイスを処理することができます。また、NPort S8000は、標準STP/RSTPおよびMoxa独自のTurbo RingまたはTurbo Chain 2冗長プロトコルによるリング冗長性を実現することができます。このオールインワン設計により、デバイスネットワークを最適化および単純化し、信頼性が向上します。
完全な保護を実現する堅牢な設計
- UL508による安全性
- NPort S8455シリーズは、産業コントロール機器に必要な安全要件をカバーするUL 508規格に準拠しています。
- Level 4 ESD
- NPort S8455シリーズは、静電気によるダメージを防止するハイレベル8/15KV ESD保護をサポートします。
- フルサージ保護
- NPort S8455シリーズは、電源、イーサネットインターフェースおよびシリアルインターフェースのスパイク電圧からのサージ保護を搭載しています。
- 2KVシリアルアイソレーション（NPort S8455のみ）
- 各シリアルポートは、有害な電流に対する2KVのアイソレーション保護がされています。
カタログ : シリアル・ツー・イーサネットソリューションQ&A
ネットワークエンジニアおよび管理者がシリアル・ツー・イーサネットネットワークの導入に関わる貴重な時間をなるべく少なくするために、この"Q&A"を作成しました。また、この"Q&A"の最後には通信産業に従事するプロダクトマネージャおよび営業担当者に対しても参考となるデバイスサーバ技術、シリアル・ツー・イーサネット技術の利点、シリアル - イーサネットのアプリケーション、専門用語集を含むシリアル･ツー・イーサネットフィールドヘの一般的な紹介と方法論を記述したシリアル・ツー・イーサネットガイドブックおよびシリアル接続性サクセスストーリガイドブックを補足としてご紹介していますので合わせてご覧ください。
■ 共通仕様
| ポート概要 | |
| シリアルポート | 4 RS-232C/422/485ポート |
|---|---|
| イーサネットスイッチポート | NPort S8455Iカッパー： 5 RJ45 カッパーポート NPort S8455Iファイバ： 3 RJ45カッパーポートおよび2ファイバポート NPort S8458： 4 RJ45 カッパーポートおよび4ファイバポート |
| コンソールポート | 1 (8-pin RJ45コネクタ) |
| メカニカル | |
| 筐体 | メタル |
| 重さ | NPort S8455I： 578 g NPort S8458： 1,105 g |
| サイズ | NPort S8455I： 73.1 x 134 x 125 mm NPort S8458： 93 x 144 x 125 mm |
| 環境 | |
| 動作温度 | 標準モデル： 0～60℃ ワイド温度モデル： NPort S8455I-T： -40～75℃ NPort S8458-T： -40～85℃ |
| 保管温度 | -40～75℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 電源 | |
| 入力電圧 | 12～48 VDC |
| 電源消費量 | NPort S8455I： 935 mA @ 12 VDC NPort S8458： 940 mA @ 12 VDC |
| 規格および認証 | |
| 安全 | UL 508、UL 60950-1 |
| EMC | EN 55022/24 |
| EMI | CISPR 22、FCC Part 15B Class A |
| EMS | Port S8455I： IEC 61000-4-2 ESD： Contact： 6 kV; Air: 8 kV IEC 61000-4-3 RS： 80 MHz～1 GHz: 10 V/m IEC 61000-4-4 EFT： Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge： Power 1 kV (4 kVオールカッパーモデル ); 信号：0.25 kV IEC 61000-4-6 CS： 150 kHz～800 Mhz;10 V/m, 信号：10 V/m EC 61000-4-8 PFMF |
| ハザード場所 | UL/cUL Class I Division 2 Groups A/B/C/D (S8455I オールカッパーモデルのみ) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
■ デバイスサーバ仕様
| シリアルインターフェース | |
| ポート数 | 4 |
|---|---|
| シリアル規格 | RS-232C/422/485 |
| コネクタ | DB9/M |
| シリアルライン保護 | 2 kV アイソレーション保護 (NPort S8455Iのみ) |
| RS-485データ方向制御 | ADDC® (automatic data direction control) |
| RS-485プルハイ/ロー抵抗 | 1 KΩ、150 KΩ |
| RS-485ターミネータ | 120 Ω |
| コンソールポート | 専用RS-232Cコンソールポート (8-pin RJ45) |
| シリアル通信パラメータ | |
| データビット | 5、6、7、8 |
| ストップビット | 1、1.5、2 |
| パリティ | なし、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTSおよびXON/XOFF |
| ボーレート | 50 bps～921.6 Kbps |
| シリアル信号 | |
| RS-232C | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-4線 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2線 | Data+、Data-、GND |
| ソフトウェア | |
| 設定オプション | Webコンソール、Telnetコンソール、Serialコンソール、Windowsユーティリティ |
| Windows Real COMドライバ | Windows 95/98/ME/NT/2000、 Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64) Windows 2008 R2/2012/2012 R2 (x64) Windows Embedded CE 5.0/6.0 Windows XP Embedded |
| Fixed TTYドライバ | SCO Unix、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X |
| Linux Real TTYドライバ | Linux 2.4.x、2.6.x、3.x |
| オペレーションモード | Real COM、TCP Server、TCP Client、UDP、RFC2217 |
| マネージメント | SNMP MIB-II |
| 信頼性 | |
| アラートツール | 内蔵ブザーおよびRTC (real-time clock) |
| オートリブートトリガ | 内蔵WDT (watchdog timer) |
| MTBF (平均故障間隔) | |
| 時間 | NPort S8455I シングルモード：286,993 時間 NPort S8455Iマルチモード：200, 951 時間 NPort S8455I オールカッパー： 287,354 時間 NPort S8458： 163,624 時間 |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
■ イーサネットスイッチ仕様
| イーサネットインターフェース | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) and 100BaseFX IEEE 802.3x フロー制御 IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid STP IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1x 認証 |
|---|---|
| ネットワークプロトコル | ICMP、IPv4、TCP、UDP、ARP、Telnet、DNS、HTTP、SMTP、SNTP、IGMPv1/v2、GVRP、SNMPv1/v2c/v3、DHCP Server/Client、DHCP Option 82、BootP、TFTP、SNTP、SMTP、RARP、GMRP、LACP、RMON |
| MIB | MIB-II、Ethernet-Like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9 |
| フロー制御 | IEEE 802.3xフロー制御、バックプレッシャフロー制御インターフェース |
| スイッチプロパティ | |
| プライオリティーキュー | 4 |
| 最大VLAN利用可能数 | 64 |
| VLAN IDレンジ | VID 1～4094 |
| IGMPグループ | 256 |
| 光ファイバーインターフェース | |
 （注）シングルモードの光ファイバトランシーバを接続する際には、過剰光量によるダメージを防ぐため 減衰器の使用が推奨されます。 （注)特定の光ファイバトランシーバの「典型距離」は次のように計算します：リンクバジェット（dB）> 分散ペナルティ（dB）+ 合計リンクロス（dB） |
|
| スイッチインターフェース | |
| RJ45ポート | 10/100BaseT(X)オートネゴシエーションスピード、F/H デュープレックスモードおよびオートMDI/MDI-Xコネクション |
| DIPスイッチ | Turbo Ring、Master、Coupler、Reserve |
| アラート接点 | 2リレー出力、電流容量1A @ 24 VDC |

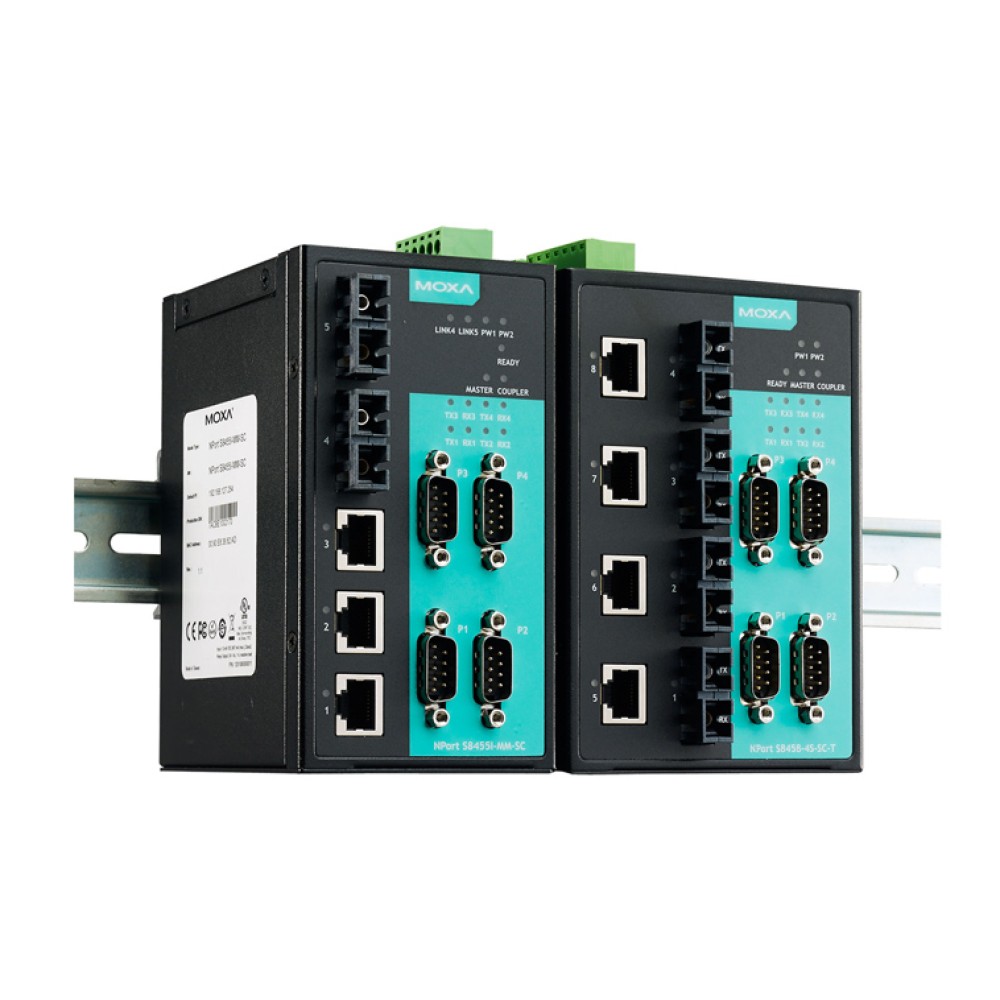

外観
サイズ (単位=mm（inch）)
ピンアサイメント
| NPort S8455I | 4 RS-232C/422/485ポート、5 10/100Mイーサネットポート、12～48 VDC、2 kVアイソレーション保護、0～60℃動作温度 |
|---|---|
| NPort S8455I-T | 4 RS-232C/422/485ポート、5 10/100Mイーサネットポート、12～48 VDC、2 kVアイソレーション保護、-40～75℃動作温度 |
| NPort S8455I-MM-SC | 4 RS-232C/422/485ポート、3 10/100M イーサネットポート、2 100MマルチモードファイバポートSCコネクタ、15 KV ESD、12-48 VDC、0～60℃動作温度 |
| NPort S8455I-SS-SC | 4 RS-232C/422/485ポート、3 10/100M イーサネットポート、2 100M シングルモードファイバポートSCコネクタ、15 KV ESD、12-48 VDC、0～60℃動作温度 |
| NPort S8455I-MM-SC-T | 4 RS-232C/422/485ポート、3 10/100M イーサネットポート、2 100MマルチモードファイバポートSCコネクタ、15 KV ESD、12-48 VDC、-40～75℃動作温度 |
| NPort S8455I-SS-SC-T | 4 RS-232C/422/485ポート、3 10/100M イーサネットポート、2 100M シングルモードファイバポートSCコネクタ、15 KV ESD、12-48 VDC、-40～75℃動作温度 |
| NPort S8458-4S-SC-T | 4 RS-232C/422/485ポート、4 10/100M イーサネットポート、4 100M シングルモードファイバポートSCコネクタ、12-48 VDC、-40～85℃動作温度 |
オプショナルアクセサリ
| Mini DB9F-to-TB | Mini DB9/F・ターミナルブロック変換アダプタ |
|---|---|
| MXview | 産業用ネットワーク管理ソフトウェア |
NPort S8000シリーズ 製品一覧
| NPort S8455I | コンボスイッチ/シリアルデバイスサーバー |
| NPort S8455I-MM-SC | コンボスイッチ/シリアルデバイスサーバー |
| NPort S8455I-MM-SC-T | コンボスイッチ/シリアルデバイスサーバー |
| NPort S8455I-SS-SC | コンボスイッチ/シリアルデバイスサーバー |
| NPort S8455I-SS-SC-T | コンボスイッチ/シリアルデバイスサーバー |
| NPort S8455I-T | コンボスイッチ/シリアルデバイスサーバー |
| NPort S8458-4S-SC-T | コンボスイッチ/シリアルデバイスサーバー |
