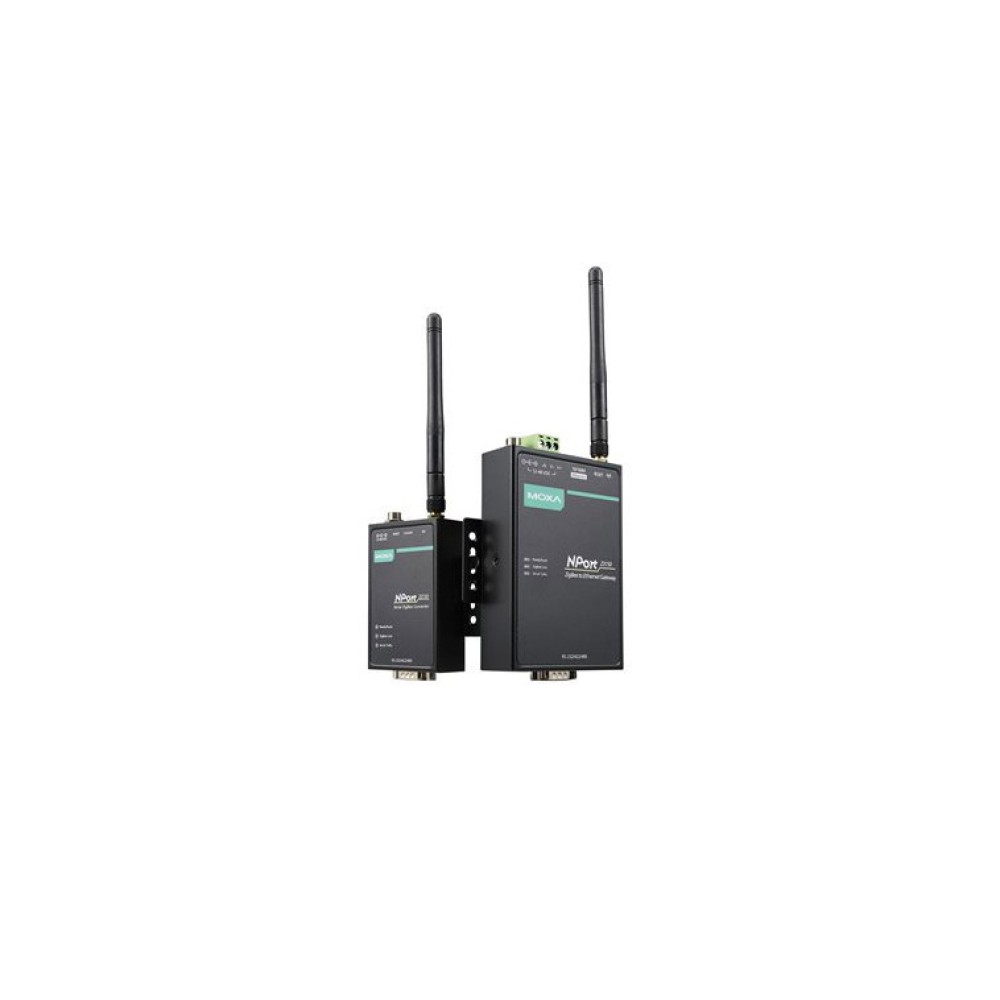

NPort Z3150-T
1ポートZigBee－イーサネットゲートウェイ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- IEEE 802.15.4/ZigBee準拠
- ネットワークトポロジ：スター/メッシュ/クラスタツリー
- 128-bit AESハードウェア暗号化
- シリアルおよび電源に対するサージ保護の強化
- デュアルDC電源入力
- Easy-to-useコンフィギュレーションユーティリティ
- ネットワークあたり最大99ノードサポート
シリアルおよび電源ラインのサージ保護
過酷な産業オートメーション環境では現場に大型モータ、高電圧機器、高圧スイッチなどが設置されているため電気的な高圧ノイズやEMI/ESDが発生します。このような環境で使用する通信デバイスは、信号ライン、電源から高圧のノイズが侵入して接続しているデバイスを破損する恐れがあります。そのため十分なノイズ対策を考えないと信頼性の乏しいシステムになります。NPort Z2150のシリアルとイーサネット回線に適用されるMoxaの先進的なサージ免疫性ソリューションは、IEC 61000-4-5に準拠してテストおよび実証されています。このサージ保護は、電圧スパイクから電気機器を保護することにより電気的ノイズの多い環境条件に耐えることができる堅牢なソリューションを提供します。
なお、サージやコモンモードノイズの詳細については、こちらを参照してください。
ZigBeeネットワークの典型的なネットワークトポロジ(ネットワークの接続形態)
- （1）スター
- コーディネータが中心になってルータやエンドデバイスは、星が照らす様に接続されます。この場合にエンドデバイスやルータは、コーディネータと直接通信を行うことになります。
- （2）メッシュネットワーク
- ルータが網の目の様に接続され必要に応じてそれにエンドデバイスが接続されます。この接続は、ポイントからポイントまでを考えると経路が多数存在することになりますのでもし使用しようとしている経路に不具合があった場合でも、別の経路を通って通信することが可能な冗長性を持つことができます。
- （3）クラスタツリー
- 薄い橙色の枠がクラスタを示し、その中にツリー構造のネットワークが構成されます。エンドデバイスを何台か接続しますとこのように構成になりがちです。接続延長のキーとなるのがルータです。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
NPort Z3150は、IEEE802.15.4/ZigBeeに準拠し、最小限のワイヤリングによる信頼性の高いワイヤレスソリューションを実現することができるシリアル－ZigBeeネットワークを提供します。 NPortのZ3150は、ZigBeeのPANへのイーサネットインターフェースとなるノードを提供するZigBeeコーディネータ（ZC）として実行するために特別に設計されています。
インターネット接続およびネットワークサービスもZigBee PANを経由して提供されます。リモートユーザは、NPort Z3150介してPAN内の任意のZigBeeデバイスを監視することができます。
次の図は、ZigBeeネットワークの典型的なトポロジを示します。 NPort Z3150は、ZigBeeコーディネータ（ZC）が、多数のZigBeeのルータ（ZR）に接続されまた、ルータは、エンドデバイス(ZED)に接続されます。
| ZigBeeインターフェース | |
| RF規格 | 802.15.4/ZigBee準拠 |
|---|---|
| 周波数 | 2.4 GHz |
| RFデータレート | 250 Kbps |
| Rx 感度 | -96 dBm |
| Tx 電力 | 4.5 dBm (Max) |
| 伝送距離 | 最大100m (オープンスペース) |
| アンテナ利得 | 2dBi |
| RFチャンネル | 16チャンネル |
| デバイスタイプ | コーディネータ |
| ネットワークトポロジ | スター、メッシュ、クラスタツリー |
| セキュリティ | 128-bit AES暗号アルゴニズム | イーサネットインターフェース |
| ポート数 | 1 |
| スピード | 10/100 Mbps、オートMDI/MDIX |
| コネクタ | RJ45 |
| マグネティックアイソレーション保護 | 1.5 KVビルトイン |
| シリアルインターフェース | ポート数 | 1 |
| シリアル規格 | RS-232C/422/485 |
| コネクタ | DB9（M） |
| シリアルライン保護 | 1KVサージ保護、15KV ESD保護(全信号) |
| RS- 485データ制御 | ADDC (Automatic Data Direction Control) |
| シリアル通信パラメータ | |
| データビット | 5、6、7、8 |
| ストップビット | 1、2 |
| パリティ | None、奇数、偶数、マーク、スペース |
| フロー制御 | RTS/CTS、X-ON/X-OFF |
| ボーレート | 50 bps～230.4 Kbps |
| シリアル信号 | |
| RS-232C | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線 | Data+、Data-、GND |
| ソフトウェア | |
| コンフィギュレーション | Webコンソール |
| ファームウェアアップグレード | ユーティリティ、Webコンソール |
| ハードウェア | |
| DIP スイッチ | コンソール/オペレーションモード |
| SW1 | プルハイ/ロー抵抗、RS-422/485用.ターミネーション |
| リセットボタン | デフォルトにリセット |
| メカニカル | |
| ハウジング | アルミ |
| 重さ | 780g |
| サイズ | 耳なし： 77 x 111 x 26 mm 耳付：耳付：100 x 111 x 26 mm |
| 環境 | |
| 動作温度 | 標準モデル：0～55℃ ワイド温度モデル：-40～75℃ |
| 湿度 | 5～95% RH |
| 保管温度 | -40～85℃ |
| 電源 | |
| 入力電圧 | 12～48 VDC |
| 電力消費量/電源コネクタ | 120mA@12V コネクタ：スクリュー式電源ジャック、ターミナルブロック |
| 規格および認証 | |
| 安全 | UL (UL60950-1)、LVD (EN60950-1) |
| EMC | CE (EN55022 Class A、EN55024)、FCC Part 15 Subpart B Class A |
| 信頼性 | |
| 自動リブートトリガー | ビルトインWDT (watchdog timer) |
| MTBF (meantime between failures) | 20年以上 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位 = mm)
ピンアサインメント
| NPort Z3150 | 1ポートZigBee－イーサネットゲートウェイ、802.15.4、0～55℃動作温度 |
|---|---|
| NPort Z3150-T | 1ポートZigBee－イーサネットゲートウェイ、802.15.4、-40～75℃動作温度 |
NPort Z2150/Z3150シリーズ 製品一覧
| NPort Z2150 | 産業用1ポートRS-232C/422/485－ZigBeeコンバーター |
| NPort Z2150-T | 産業用1ポートRS-232C/422/485－ZigBeeコンバーター |
| NPort Z3150 | 1ポートZigBee－イーサネットゲートウェイ |
| NPort Z3150-T | 1ポートZigBee－イーサネットゲートウェイ |
