Nuvo-2612VTC

Intel® Elkhart Lake Atom® x6425E 車載ファンレスコンピューター 4x M12 PoE+ & 15mm 2.5" HDD/SSD対応

主な製品特長

  • インテル® Elkhart Lake Atom® x6425E クアッドコア 2.0GHz/3.0GHz 12Wプロセッサー搭載
  • EN 50155 Class OT4準拠の堅牢な-40℃~70℃ファンレス動作

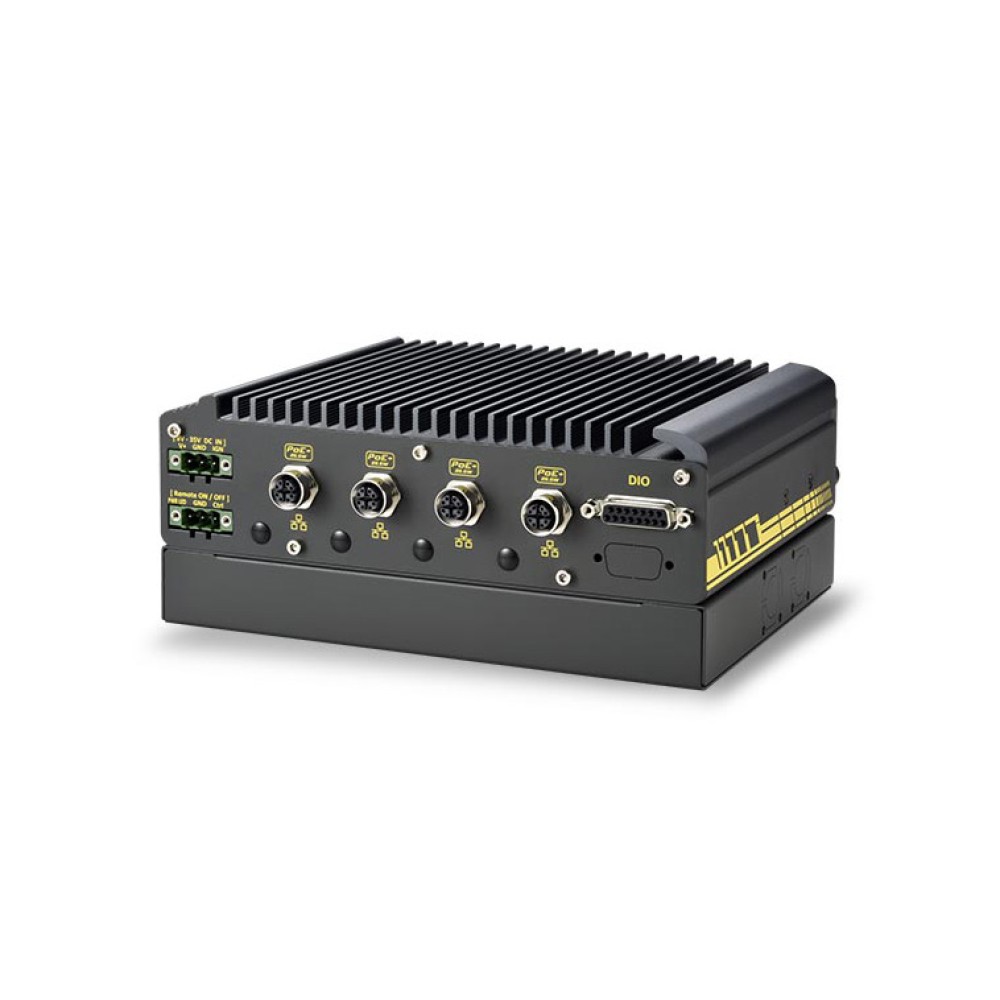

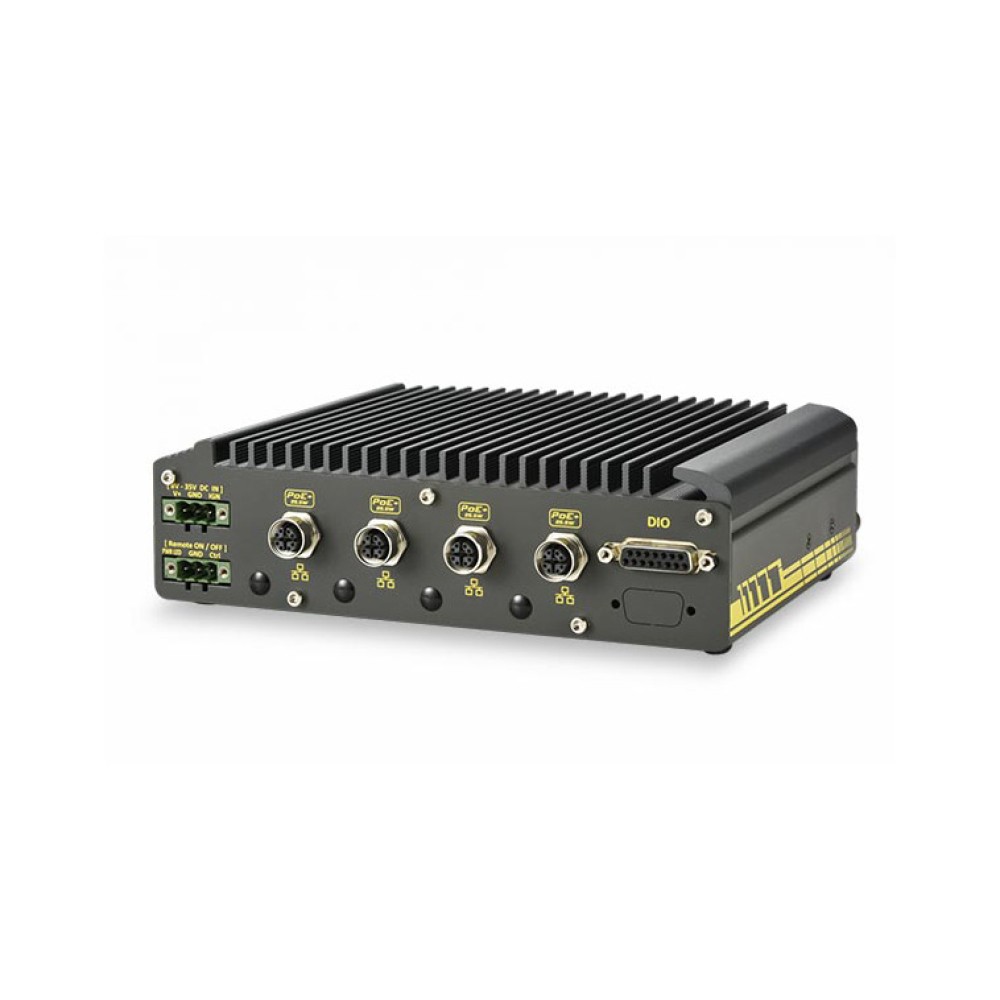

  • 4個のPoE+ GbEポート (M12 x-codedコネクター経由)
  • フロントアクセス可能な2.5インチ15mm HDDトレイ×1、M.2 2280 SATA SSD×1
  • 1x M.2 3042/3052 B キー (4G/5G モバイルブロードバンド用)
  • WIFI/CAN/GNSSモジュール用フルサイズmini-PCIeソケット×2個
  • 8-35VのワイドレンジDC入力、イグニッションパワーコントロール内蔵

FCC

CE

EN50155

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

Nuvo-2610VTCシリーズは、堅牢なIntel® Atom® ベースの車載コンピュータで、4つのM12ギガビットPoE+コネクタと、高さ最大15mmのHDD/SSDをサポートするフロントアクセス可能な2.5インチHDDトレイ1つを内蔵しています。モバイルゲートウェイ、データロガーからネットワークビデオレコーダー (NVR) まで、オンロード、オフハイウェイ、鉄道などの多目的アプリケーションを満たすように設計されています。

インテル® Elkhart Lake Atom® x6425EクアッドコアCPUを搭載した本シリーズは、前世代のNuvo-2510VTCと比較して1.8倍のCPU性能を実現しています。堅牢なイーサネット接続を実現するため、M12 x-codedコネクタによる4つのギガビットPoE+ポートとスクリューロック機構による1つのUSB 3.1ポートを提供します。システムストレージとして内蔵のM.2 2280 SATA SSDに加え、最大15mmの高さと5TBの容量を持つ2.5インチSATA HDD/SSDを収容するフロントアクセス可能な2.5インチHDDトレイも1つ備えています。内部拡張用として、Wi-Fi、GNSS、CANモジュール用の2つのmini-PCIeソケットと、4G/5Gモバイルブロードバンドモジュール用の1つのM.2 3042/3052 Bキーソケットを備えています。

Nuvo-2610VTCシリーズには、多様な車載展開条件に対応するため、3種類のバリエーションがあります。Nuvo-2610VTCに加え、Nuvo-2611VTCはSuperCAP UPSを内蔵しており、列車内の電源遮断や電圧変動に耐え、電源遮断時にシステムを適切にシャットダウンできるよう持続させることができます。Nuvo-2612VTCは、Gen3 x2 PCIeスロットを追加するCassetteモジュールを搭載しており、オーダーメイドの熱対策でAIアクセラレーターモジュールを搭載することができます。AIアクセラレータを搭載することで、インテリジェントなビデオ解析用のファンレスGPUコンピュータや知覚機能を持つデータロガーになります。

Intel Atom® クアッドコア x6425E、-40℃~70℃のファンレス動作、点火制御付きワイドレンジDC入力、4G LTE/5G NRモバイルブロードバンド接続を統合したNuvo-2610VTCシリーズは、アフターマーケットのオンロード車載アプリケーションに最適な堅牢で多目的な車載コンピュータです。堅牢なM12 PoE+接続と内蔵のSuperCAP UPSにより、Nuvo-2610VTCシリーズは、トラック、貨物車、鉄道車両などのオフハイウェイアプリケーション向けの過酷で不安定な電気環境に耐えることができます。

システムコア
プロセッサーIntel® Elkhart Lake Atom® x6425E クアッドコア2.0GHz/3.0GHz 12W プロセッサー
グラフィックIntegrated Intel® UHD Graphics
メモリ最大32GB DDR4-3200 SDRAM (SODIMMソケット1基搭載)
パネルI/Oインターフェース
PoEIntel® I210によるIEEE 802.3a (t 25.5W) ギガビットPoE+ポート4基 (M12 x-codedコネクター経由)
ビデオポートVGA および DVIデュアルディスプレイ出力 (DVI-Iコネクタ経由)
USB1x USB 3.1 gen1ポート、スクリューロック付き
2x USB 2.0ポート、スクリューロック付き
シリアルポート1x 15 kV ESD保護機能付き絶縁型RS-485ポート (COM1)
3x 3線式RS-232Cポート (COM2/3/4) または 1x RS-422/485(COM2)
オーディオ1x 3.5 mmジャック (マイク入力 および スピーカー出力用)
絶縁DIO4チャネル絶縁DI および 4チャネル絶縁DO
拡張バス
PCI Express1x PCIe x4スロット @ Gen3、2レーンPCIe信号インカセット(Nuvo-2612VTCのみ)
Mini-PCIe1x フルサイズmini PCI Expressソケット (PCIe および USB 2.0信号搭載)
1x USB 2.0信号付きフルサイズミニPCIエクスプレスソケット
M.2 B key1x M.2 3042/3052 Bキー (USB 3.1 + USB 2.0) 4G/5Gモジュール用、デュアル内部マイクロSIMソケット付き
ストレージインターフェース
M.2 SATA1x M.2 2280 Mキー (SATAインターフェースのみ)
SATA SSDインストール用ソケット
SATA HDD1x 2.5インチHDD/SSD搭載用フロントアクセスHDDトレイ (最大15mm高さ)
電源
DC入力イグニッションパワーコントロール (IGN/GND/V+) 内蔵の8V~35VDC入力用3ピンプラグ式ターミナルブロック×1個
リモートコントロール&LED出力リモートコントロールとPWR LED出力用の1x 3ピンプラガブルターミナルブロック
電源バックアップ
容量500ワット/秒 (Nuvo-2611VTCのみ)
メカニカル
サイズ205 mm (幅) × 155 mm (奥行) × 58 mm (高さ) (Nuvo-2610VTC)
205 mm (幅) × 155 mm (奥行) × 86 mm (高さ) (Nuvo-2611VTC, Nuvo-2612VTC)
重さ1.9 kg (Nuvo-2610VTC)
2.5 kg (Nuvo-2611VTC) /2.3 kg (Nuvo-2612VTC)
取付方法ウォールマウント (オプション)
環境
動作温度-40℃ ~ 70℃

氷点下の動作温度では、広温度対応HDDドライブ または SSD (Solid State Disk) が必要です。

保管温度-40℃ ~ 85℃
湿度0% ~ 90% ( 結露なきこと)
振動MIL-STD-810G、メソッド514.7、カテゴリ4 IEC61373:2010、カテゴリ 1、クラス B ボディマウント (EN 50155の一部)
衝撃MIL-STD-810G、メソッド516.7、プロシージャI IEC61373:2010、カテゴリ1、クラスB ボディマウント (EN 50155の一部)
EMCEN 50155:2017、条項13.4.8
CE/FCC クラスA、EN 55032 & EN 55035に準拠

外観

外観図

サイズ (単位=mm)

サイズ
Nuvo-2612VTCIntel® Elkhart Lake Atom® x6425E搭載車載ファンレスコンピュータ
M12 PoE+
15mm 2.5" HDD
シングルスロットPCIe Cassette搭載

オプショナルアクセサリ

PA-120W-OW120W AC/DC電源アダプター 20V/6A
18AWG/120cm
端子台用コードエンド端子
動作温度:-30~70°C
PA-160W-OW160W AC-DC電源アダプター 20V/8A
18AWG/120cm
端子台用コードエンド端子
動作温度: -30~70°C
Fankit-25Nuvo-2600 および Nuvo-2610VTCシリーズのPCIeカセット用シングルファンキット
25×25mmファン1個とネジを含む
Wmkit-Nuvo-2600Nuvo-2600 および Nuvo-2610VTCシリーズ用のウォールマウントキット (ウォールマウントブラケット および ネジを含む)

Nuvo-2610VTCシリーズ 製品一覧

Nuvo-2610VTC Intel® Elkhart Lake Atom® x6425E 車載ファンレスコンピューター 4x M12 PoE+ & 15mm 2.5" HDD/SSD対応
Nuvo-2611VTC Intel® Elkhart Lake Atom® x6425E 車載ファンレスコンピューター 4x M12 PoE+ & 15mm 2.5" HDD/SSD対応
Nuvo-2612VTC Intel® Elkhart Lake Atom® x6425E 車載ファンレスコンピューター 4x M12 PoE+ & 15mm 2.5" HDD/SSD対応
