VOLKTEK

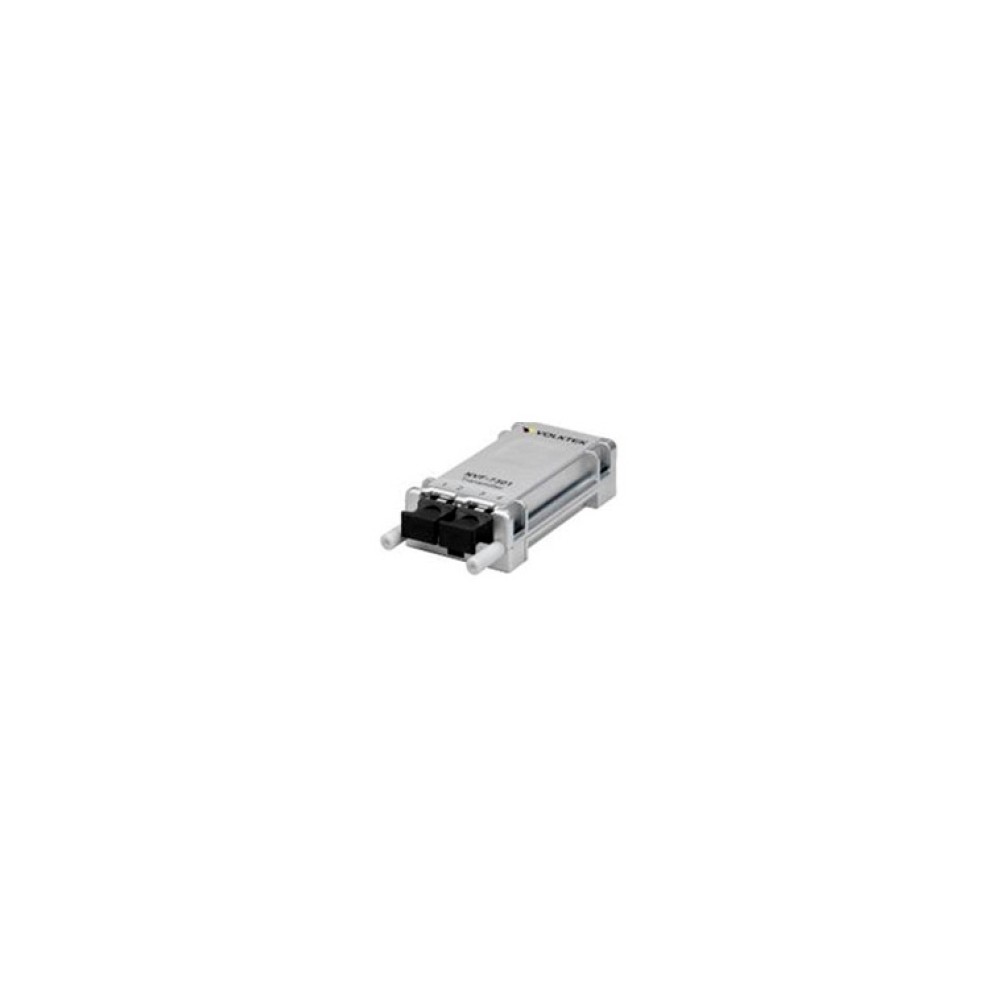

NVF-7301

販売終了

本製品は販売を終了いたしました。

主な製品特長

長距離イメージ送信
高解像度および高イメージ質
RF干渉を削除
EN 60825-1準拠のClass 1レーザー製品
DVI-D 信号リンク
CE および FCC 認証

FCC

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
型番

NVF-7301は送信・受信デバイス間の距離を延長するためのDVI⇒ファイバコンバータです。標準の使用では、NV-7301モジュールのペアを、1つは送信用に、もう1つは受信用に使用します。デジタル・ビジュアル・インターフェース（DVI）はビデオインターフェースの規格で、フラットパネルLCDコンピュータディスプレイやデジタルプロジェクタなどのデジタルディスプレイデバイスのビジュアルの質を最大に上げるよう設計されています。

DVIケーブル上を送信される電気信号は比較的短距離で悪化します。4.5メートル以上の距離の拡張にはファイバの使用が最適です。NVF-7301はファイバを用いて信号を最大700メートル（画面解像度による）送信し、病院、学校、空港および、中央制御室がディスプレイから遠く離れているアプリケーションを使用するその他の場所にて理想的です。

アプリケーション

LCDテレビ画面、プロジェクタ、プラズマディスプレイや大型ビデオ壁システムに接続して、交通、工業、軍事および環境制御におけるリモート監視を行うための設計です。

最大送信距離
UXGA 1600 x 1200	300m (62.5/125) 500m (50/125)
SXGA 1280 x 1024	400m (62.5/125) 600m (50/125)
XGA 1024 x 768	500m (62.5/125) 700m (50/125)
SVGA 800 x 600	500m (62.5/125) 700m (50/125)
VGA 640 x 480	500m (62.5/125) 700m (50/125)
最大パラメータ
最大解像度	1920 x 1200
最大バンド幅	1.65Gbps /チャンネル
認証およびサポート
HDCP 適合	No
EDID サポート	擬似DDC
光プロパティ
4 チャンネル	850nm@-6dBm
温度
動作温度	0°C ～ 50°C
保管温度	-20°C ～ 75°C
寸法および重量
寸法	90 x 40 x 19.6mm
重量	65g
電源
AC入力電圧	100V ～ 240V AC, 自動測距
DC電圧	-48V DC (オプション)
ESD保護	15KV (非接触); 8KV (接触)

※仕様は予告なく変更される場合があります。

NVF-7301TM	LC デュプレックスコネクタトランスミッタ
NVF-7301RM	LC デュプレックスコネクタレシーバ
