OnCell 5004-HSPA
産業用5バンドHSPAハイスピードセルラールーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 5バンドUMTS/HSPA 800/850/AWS/1900/2100MHz
- クワッドバンドGSM/GPRS/EDGE 850/900/1800/1900 MHz
- GuaranLinkおよびデュアルSIM冗長性による継続的なセルラー接続のサポート
- 産業用プライマリおよびバックアップワイヤレスWAN接続性
- VPNを通して最大4 10/100BaseT(X)デバイスの接続
- OnCell Central Managerソフトウェアによる中央集約プライベートIP管理
- DINレールおよびウォールマウントハウジング
- 2デジタル入力および1リレイ出力(OnCell 5104-HSPAのみ)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
OnCell5004/5104-HSPAシリーズは、リモートサイトやデバイスにプライマリまたはバックアップネットワーク接続のためにシングルのセルラーデータアカウントを使用して同時に4つのイーサネットベースのデバイスを接続できるハイパフォーマンスの産業用グレードのセルラールータです。両製品とも1台のユニットでセルラールータ、ファイアーウォールおよびスイッチ機能を提供すると共にゼロデータ損失およびオンデマンドセルラー通信を確保するために、OnCell5004/5104-HSPAはGuaranLink機能をインテグレーションしています。
OnCell5004-HSPAとOnCell5104-HSPAの違いとして、OnCell5104-HSPAはフィールドのエンジニアに対して通知または警告する際にイベントの優先度を表示する設定ができるリレイ出力を内蔵しています。また、2デジタル入力は、センサなどの基本的なI/Oデバイスをセルラーネットワークに接続することができます。
OnCell5004-HSPAはデスクトップまたはウォールマウントに設置することができます。一方、OnCell5104-HSPAはDINレールに取り付けることができるIA設計です。両製品は、電源コネクタのルーズコンタクトをなくす信頼性を高めたスクリューオン設計の12から48 VDC電源入力を使用しています。イーサネットポートは、予期せぬ電気放電からシステムを安全に保つ1.5 KVマグネティック絶縁保護が施されています。
| 規格 | GSM/GPRS/EDGE/UMTS/HSPA |
|---|---|
| バンドオプション | ・5バンド UMTS/HSPA 800/850/AWS/1900/2100 MHz ・クワッドバンド GSM/GPRS/EDGE 850/900/1800/1900MHz |
| HSPA+ データレート | 14.4 Mbps DL、5.75 Mbps UL |
| EGDEマルチスロットクラス | Class 12 |
| EDGEターミナルデバイス | Class B |
| GPRSマルチスロットクラス | Class 12 |
| EDGEターミナルデバイスクラス | Class B |
| GPRSコーディングスキーム | CS1 ～ CS4 |
| Tx電力 | GSM900 ： 2W UMTS/HSPA ： 0.25W EDGE900 ： 0.5W EDGE1800 ： 0.4W GSM1800 ： 1W |
| WANインターフェース | |
| ポート数 | 1 |
| イーサネット | 10/100Mbps、RJ45コネクタ、オートMDI/MDIX |
| 電磁アイソレーション保護 | 1.5KVビルトイン |
| LANインターフェース | |
| ポート数 | 4 |
| イーサネット | 10/100Mbps、RJ45コネクタ、オートMDI/MDIX |
| 電磁アイソレーション保護 | 1.5KVビルトイン |
| SIMインターフェース | |
| SIM数 | 2 Note ： 製品にはSIMが含まれていません |
| SIMコントロール | 3V |
| I/Oインターフェース(OnCell 5104-HSPA) | |
| アラーム接点 | 1リレイ出力、電流容量1A @24VDC |
| デジタル入力 | 2電気的アイソレーション入力 ・ +13 ～ +30V ：state "1" (On) ・ +3 ～ -30V ：state "0" (Off) |
| ソフトウェア | |
| ネットワークプロトコル | UDP/TCP、SNTP、ICMP、DDNS、DHCP/BOOTP、PPPoE、PPP、DNS Relay、HTTPS、Telnet、RSTP、IPSec |
| ルータ/ファイアウォール | NAT、ポートフォワーディング、スタティックルーティング |
| 認証 | ローカルユーザネーム、パスワード |
| セキュリティ | IPフィルタリング |
| 管理ソフトウェア | |
| OnCell Central Manager | インターネットからプライベートIPをアクセスするための中央管理ソリューション |
| メカニカル | |
| ハウジング | アルミ、IP30保護 |
| 重さ | OnCell 5004-HSPA : 505±5 g OnCell 5104-HSPA : 645±5 g |
| サイズ | OnCell 5004-HSPA : 158 x 103 x 34 mm OnCell 5104-HSPA : 135 x 50.8 x 103 mm |
| 環境 | |
| 動作温度 | 標準モデル ： -30 ～ 55℃ ワイド温度モデル ： -30 ～ 70℃ |
| 保管温度 | -40 ～ 75℃ |
| 相対湿度 | 5 ～ 95% （結露なきこと） |
| 電源 | |
| 電源入力 | 1ターミナルブロック、1電源ジャック |
| 入力電圧 | 12 ～ 48VDC |
| 消費電力 | OnCell 5004-HSPA : 12 ～ 48VDC、400mA(アイドル)、900mA(ピーク) OnCell 5104-HSPA : 12 ～ 48VDC、400mA(アイドル)、950mA(ピーク) |
| 規格および認証 | |
| 安全 | UL 60950-1 |
| EMC | CEN 55022 Class A, EN 55024, FCC Part 15 Subpart B Class A |
| Radio | FCC Part 22H, FCC Part 24E, EN 301 489-1,EN 301 489-7, EN 301 489-24, EN 301 511 |
| 信頼性 | |
| MTBF | OnCell 5004-HSPA：441,000 hrs OnCell 5104-HSPA：411,000 hrs |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | Moxa社 製品保証方針 |

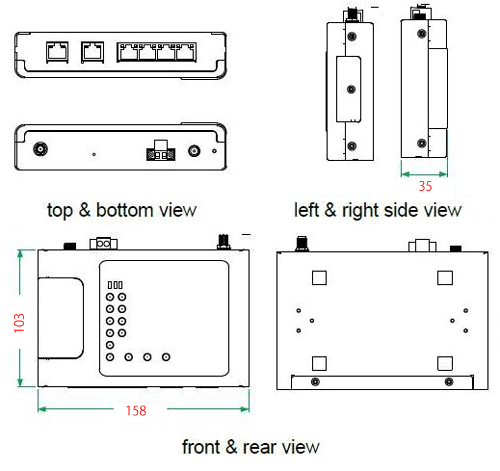

OnCell 5004-HSPA 単位：mm

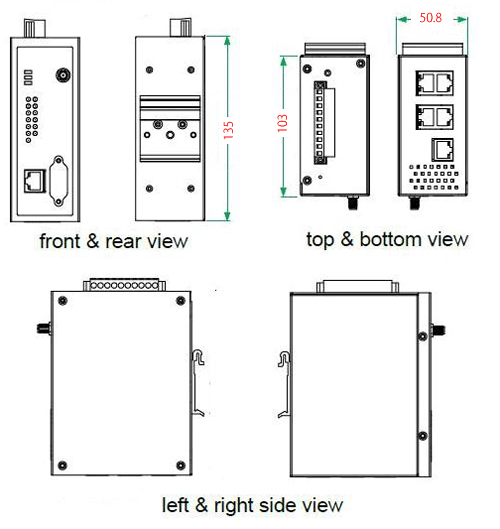

OnCell 5104-HSPA 単位：mm
| OnCell 5004-HSPA | 4ポート 10/100M イーサネット－GSM/GPRS/EDGE/UMTS/HSPA+ セルラールータ、-30 ～ 55℃動作温度 |
|---|---|
| OnCell 5104-HSPA | 4ポート 10/100M イーサネット－GSM/GPRS/EDGE/UMTS/HSPA+ セルラールータ、IA設計、-30 ～ 55℃動作温度 |
| OnCell 5104-HSPA-T | 4ポート 10/100M イーサネット－GSM/GPRS/EDGE/UMTS/HSPA+ セルラールータ、IA設計、-30 ～ 70℃動作温度 |
オプションアクセサリ
| UMTS/HSPA/WCDMA セルラーアンテナ | ||

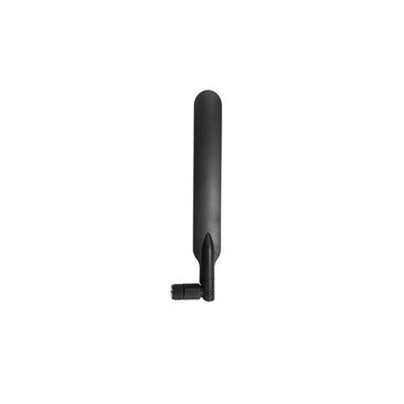

| ANT-WCDMA-ASM-1.5* | 5バンドGSM/GPRS/UMTS/HSDPA/HSPA+、オムニ指向性、1.5 dBi、ラバー、SMA | |
|---|---|---|
| ANT-WCDMA-AHSM-04-2.5m* | 5バンドGSM/GPRS/UMTS/HSDPA/HSPA+、オムニ指向性、4 dBi、11cm高、マグネティック SMA、 2.5m | |

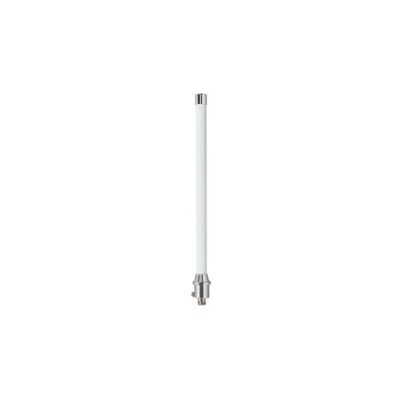

| ANT-WCDMA-ANF-00* | 5バンドGSM/GPRS/UMTS/HSDPA/HSPA+、オムニ指向性、0 dBi、グラスファイバ、N-type(F) | |
* こちらの製品は販売を終了いたしました。
ケーブル
| CRF-SMA(M)/N(M)-300 | CFD200ケーブル、SMA(M) - N-type(M)、3m |
|---|
OnCell 5004/5104-HSPAシリーズ 製品一覧
| OnCell 5004-HSPA | 産業用5バンドHSPAハイスピードセルラールーター |
| OnCell 5104-HSPA | 産業用5バンドHSPAハイスピードセルラールーター |
| OnCell 5104-HSPA-T | 産業用5バンドHSPAハイスピードセルラールーター |
