OnCell 5104
産業グレードクワッドバンドGSM/GPRSセルラールーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- ユニバーサルクワッドバンドGSM/GPRS 850/900/1800/1900MHz
- 産業用プライマリおよびバックアップワイヤレスWAN接続性
- 接続最大4 10/100BaseT(X)デバイス
- プライベートIPによるIP中央集約管理
- リダンダントDC電源入力
- 2デジタル入力および1リレー出力(OnCell 5104のみ)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

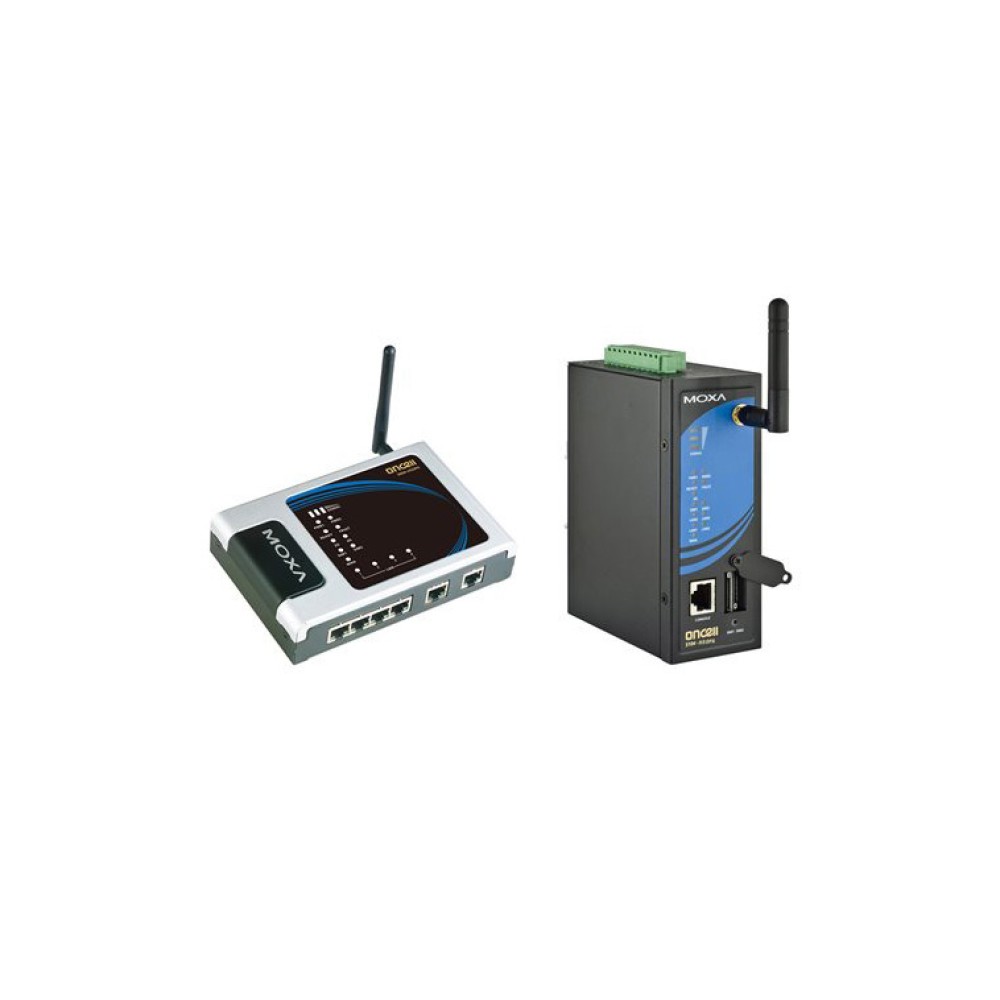

OnCell 5004/5104は、リモートサイトおよびデバイスへのプライマリまたはバックアップネットワーク接続性を実現するためにシングルのセルラーデータアカウントを使い同時に最大4台のイーサネットベースのデバイスを接続できるハイパフォーマンスの産業グレードセルラールータです。両製品は、1台のデバイスでセルラールータ、ファイアーウォールおよびスイッチ機能を提供します。また、このタイプとして最初の産業用スタンドアロンプラットフォームです。OnCell 5004およびOnCell 5104の違いは、OnCell 5104がフィールドにおいてエンジニアに対しての通知または警告するためのイベントのプライオリティを指示するコンフィギュレーションができるビルトインリレー出力を備えています。また、2デジタル入力は、センサーのような基本のI/Oデバイスをセルラーネットワークに接続することができます。OnCell 5004は、デスクトップまたはウォールマウントすることができます。また、OnCell 5104は、DINレールマウントができるIA設計です。両方の製品は、信頼性の高いスクリューネジタイプの12～48V DC電源を使っています。また、イーサネットポートは、システムを予想外の電気放電から保護をするために1.5KVの磁気アイソレーション保護を備えています。
| ハードウェア | |
| デフォルトアンテナ | 0dBi、クワッドバンド850/900/1800/1900、オムニダイレクショナルアンテナ、SMA (M) |
|---|---|
| WANインターフェース | |
| イーサネット | 10/100 Mbps、RJ45コネクタ、オートMDI/MDIX |
| ポート数 | 1 |
| 電磁アイソレーション保護 | 1.5KVビルトイン |
| LANインターフェース | |
| イーサネット | 10/100 Mbps、RJ45コネクタ、オートMDI/MDIX |
| ポート数 | 4 |
| 電磁アイソレーション保護 | 1.5KVビルトイン |
| セルラーインターフェース | |
| 規格 | GSM/GPRS |
| バンドオプション | クワッドバンド850/900および1800/1900MHz |
| GPRSマルチスロットクラス | Class 10 |
| GPRSターミナルデバイスクラス | Class B |
| GPRSコーディングシェーム | CS1 ～ CS4 |
| Tx電力 | 1W : GSM 1800/1900、2W : EGSM 850/900 |
| SIMインターフェース | ・ SIM数 : 2 ・ SIM コントロール : 3V |
| I/Oインターフェース | |
| アラーム接点 | 1リレー出力、電流容量1A @24VDC (OnCell 5104のみ) |
| デジタル入力 | 2電気的アイソレーション入力 (OnCell 5104のみ) ・ +13 ～ +30V : state "1" (On) ・ +3 ～ -30V : state "0" (Off) |
| ソフトウェア | |
| ネットワークプロトコル | UDP/TCP, SNTP, ICMP, DDNS, DHCP/BOOTP, PPPoE, PPP, DNS Relay, HTTPS, Telnet |
| 認証 | ローカルユーザ名およびパスワード |
| セキュリティ | IPフィルタリング |
| ルータ/ファイアーウォール | NAT、ポートフォーワーディング、ルーティング |
| 管理ソフトウェア | |
| OnCell Central Manager | インターネットからプライベートIPをアクセスするための中央集中化管理ソリューション |
| メカニカル | |
| ハウジング | アルミニューム、IP30保護 |
| 重さ | OnCell 5004 : 505±5g OnCell 5104 : 645±5g |
| サイズ | OnCell 5004 : 158×103×34mm OnCell 5104 : 160×103×50mm |
| 環境 | |
| 動作温度 | -30 ～ 55℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保管温度 | -40 ～ 75℃ |
| 電源 | |
| 電源入力源 | 1ターミナルブロック、1電源ジャック |
| 入力電圧 | 12 ～ 48VDC |
| データリンク | 335 ～ 900mA (ピーク) @12V |
| 認証 | |
| 安全 | UL : UL60950 |
| EMC | CE : EN55022 Class A / EN55024 FCC : FCC part 15 subpart B、Class A |
| RF | FCC Part22H FCC PART24E EN301 489-1 EN301 489-7 EN301 511 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ
| OnCell 5004 | 4ポート10/100M イーサネット⇒GSM/GPRSセルラールータ |
|---|---|
| OnCell 5104 | 4ポート10/100M イーサネット⇒GSM/GPRSセルラールータ、IA設計 |
アンテナ
| ANT-CQB-ASM-01 | Max.1dBi、マグネット台SMAアンテナ、3m |
|---|---|
| ANT-CQB-AHSM-00-3m | 0 dBi/10cm、マグネット台SMA クワッドバンドアンテナ、(インピーダンス=50Ω)、3m |
| ANT-CQB-AHSM-03-3m | 3 dBi/25cm、マグネット台SMA クワッドバンドアンテナ、(インピーダンス=50Ω)、3m |
| ANT-CQB-AHSM-05-3m | 5 dBi/25cm、マグネット台SMA クワッドバンドアンテナ、(インピーダンス=50Ω)、3m |
OnCell 5004/OnCell 5104 製品一覧
| OnCell 5004 | 産業グレードクワッドバンドGSM/GPRSセルラールーター |
| OnCell 5104 | 産業グレードクワッドバンドGSM/GPRSセルラールーター |
