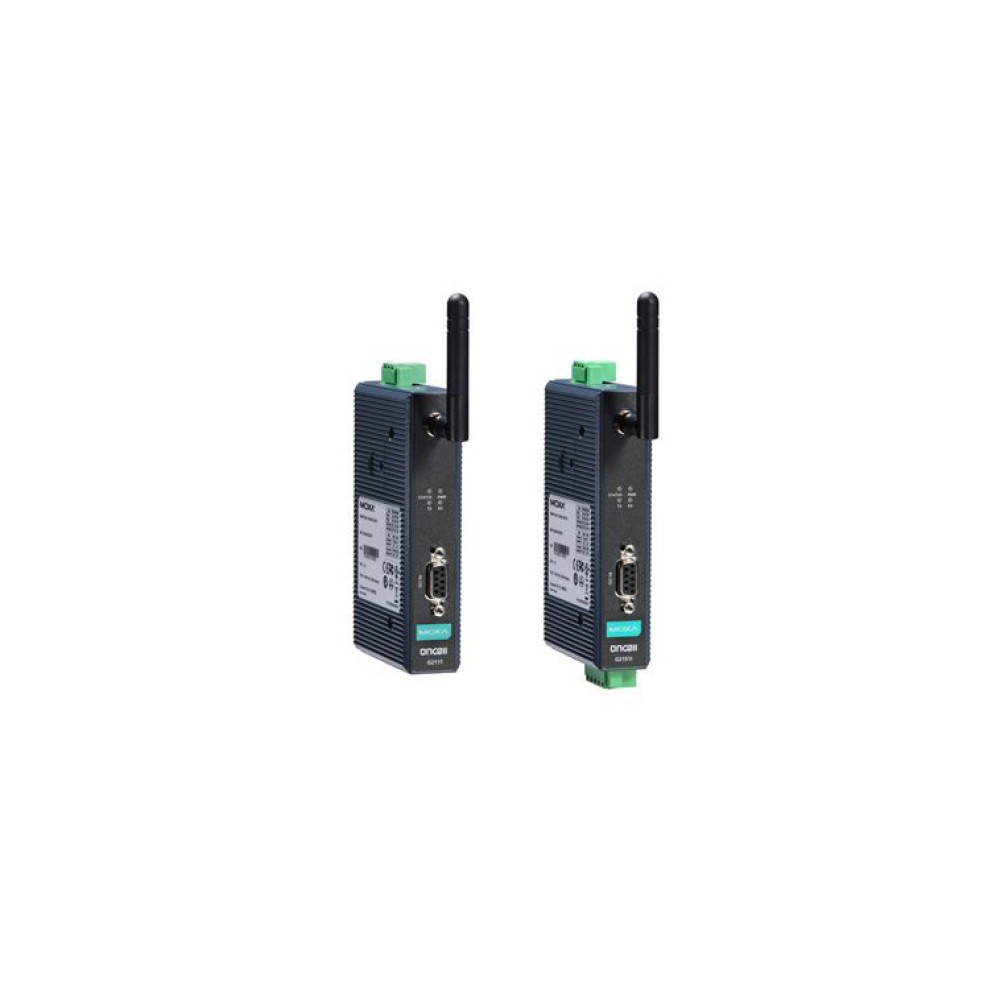

OnCell G2111-T
1ポートRS-232CまたはRS-232C/422/485 GSM/GPRSモデム
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- クワッドバンドGSM/GPRS 850/900/1800/1900 MHz
- 個別のRS-232CおよびRS-422/485シリアルインターフェース(G2151Iのみ)
- すべてのシリアル信号に対する1分間の2.5 KV RMSアイソレーション保護 (G2151Iのみ)
- -25～70℃動作温度拡張(G2111-Tのみ)
- GSM/GPRSおよびデータ送信ステータスのLED 表示
- DINレールおよびウォールマウンティング
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
モデムは、DINレールまたはウォールマウントが可能です。OnCell G212111/G2151Iシリーズモデムは、12～48 VDC電源入力を備えているのでフィールドの様々な電源ソースに対応が可能です。シリアルポートは、通信障害および機器に損傷を与える有害な電気放電から製品を保護するために15 kV ESDライン保護を備えています。また、個別のRS-232CおよびRS-422/485インターフェースがOnCell G2151Iにビルトインされ各々のインターフェースは、1分間の2.5kV RMSアイソレーション保護がされています。
OnCell G2151Iに組み込まれたこの2つのシリアルインターフェースは、スタンドアロンコントローラー、PC COMポートおよびマルチドロップ接続の電力メータといった多くの種類のデバイスとの接続に理想的です。さらに、OnCell G2111Tは、厳しい産業環境での使用に適する拡張動作温度(-25～70℃)設計がされています。
| 規格 | GSM/GPRS |
|---|---|
| バンドオプション | クワッドバンド850/900/1800/1900 MHz |
| GPRSマルチスロットクラス | Class 10 |
| GPRSターミナルデバイスクラス | Class B |
| GPRSコーディングスキーム | CS1～CS4 |
| CSDデータ送信レート | 最大14,400 bps |
| Tx 電力 | 1 W GSM1800/1900、2 W EGSM 900/GSM 850 |
SIMインターフェース
| SIM数 | 1 |
|---|---|
| SIMコントロールl | 3V |
シリアルインターフェース
| ポート数 | 1 |
|---|---|
| シリアル規格 | G2111： RS-232C (DB9/Fコネクタ) G2111-T： RS-232C (DB9/Fコネクタ) G2151I： RS-232C(DB9/Fコネクタ)、RS-422/485 (5ピンターミナルブロックコネクタ) |
| ESD保護 | 15 KV (G2111のみ) |
| 光学アイソレーション | 2.5 KV (G2151I のみ) |
シリアル通信パラメータ
| データビット | 8 |
|---|---|
| ストップビット | 1 |
| パリティ | なし |
| フロー制御 | RTS/CTS |
| ボーレート | 300 bps～230.4 Kbps |
シリアル信号
| RS-232C | TxD、RxD、RTS、CTS、DTR、DSR、DCD、RI、GND |
|---|---|
| RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-4線 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2線 | Data+、Data-、GND |
メカニカル
| ハウジング | ABS + PC、IP30保護 |
|---|---|
| 重さ | 150 ± 5 g |

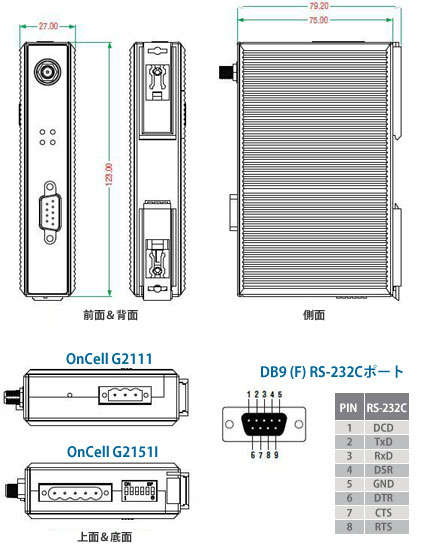

| サイズ | 27 x 123 x 79 mm |
環境
| 動作温度 | OnCell G2111/G2151： -20～55℃ OnCell G2111-T： -25～70℃ |
|---|---|
| 保管温度 | -40～75℃ |
| 相対温度 | 5～95% (結露なきこと) |
電源
| 入力電圧 | 12～48 VDC |
|---|---|
| 電力消費量 | 12～48 VDC、625 mA (max.) |
規格および認証
| EMC | EN 55022 Class A、EN 55024、FCC Part 15 Subpart B Class A |
|---|---|
| ラジオ | FCC Part 22H、FCC Part 24E、EN 301 489-1、EN 301 489-7、EN 301 511 |
信頼性
| MTBF (mean time between failures) | OnCell G2111/G2111-T： 925,000 時間 OnCell G2151I： 864,000 時間 |
|---|
保証
| 保証期間 | 5 年 |
|---|---|
| 詳細 | Moxa社 製品保証方針 |
| OnCell G2111 | 1ポートRS-232C GSM/GPRSモデム |
|---|---|
| OnCell G2151I | 1ポートRS-232C/422/485⇒GSM/GPRSモデム、 2.5 KV光学アイソレーション |
| OnCell G2111-T | 1ポートRS-232C⇒GSM/GPRSモデム、ワイド温度(-25～70℃) |
オプショナルアクセサリ
GSM/GPRSセルラーアンテナ| ANT-CQB-AHSM-03-3m | 3dBi/25cm、マグネットSMAクワットバンドアンテナ、 2.5m (インピーダンス=50 ohms)、3m |
|---|---|
| ANT-CQB-ASM-01 | Max. 1dBi、マグネッティックSMAアンテナ、3m |
| ANT-CQB-AHSM-05-3m | 5 dBi/37cm、マグネッティックSMAクワットバンドアンテナ、 2.5m (インピーダンス=50 ohms)、3m |
| ANT-CQB-AHSM-00-3m | 0 dBi/10cm、マグネッティックSMAクワットバンドアンテナ、 2.5m (インピーダンス=50 ohms)、3m |
OnCell G2111/G2151Iシリーズ 製品一覧
| OnCell G2111 | 1ポートRS-232CまたはRS-232C/422/485 GSM/GPRSモデム |
| OnCell G2111-T | 1ポートRS-232CまたはRS-232C/422/485 GSM/GPRSモデム |
| OnCell G2151I | 1ポートRS-232CまたはRS-232C/422/485 GSM/GPRSモデム |
