PB-2500J-CSM5
産業用グレード インテリジェントスーパーキャパシタベースの無停電電源バックアップモジュール
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- スーパーキャパシタベース、-25～65℃のワイド温度動作範囲
- 2500ワット秒のエネルギー容量
- 最長10年の寿命と50万回の充電/放電サイクル
- 特許取得済みのCAPエネルギー管理技術※
- 予期せぬ停電が発生した場合のバックアップ時間を最大化
- 消費エネルギーを監視し、システムのシャットダウンに必要な時間を予測
- ユーザー設定可能な運転パラメータ
- 自動/手動シャットダウン制御
- 高/低電圧保護
- SuperCAPエネルギー/寿命構成
R.O.C 特許番号 I598820
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
NeousysのPB-2500Jシリーズは、要求の厳しい産業用アプリケーション向けの革新的な電源バックアップソリューションです。スーパーキャパシタ技術を利用し、-25〜65℃の動作温度範囲と極めて高い耐久性を特長としています。従来のバッテリベースのUPSシステムと比較して、PB-2500Jシリーズは極端な温度環境でも優れた信頼性を維持し、時間の経過とともにバッテリ性能が低下するという欠点を解消します。
PB-2500Jシリーズは8台の100Fスーパーキャパシタで構成され、システムの消費電力により、停電時にも数秒から数秒にわたり2500ワット秒の蓄えられたエネルギーを供給します。PB-2500Jを斬新なものにしているのは、特許を取得したCAPセンシング技術、つまり消費電力を常に監視し、システムとともに進化するオンボードプロセッサです。停電時には、データの損失を防ぐためにシステムのシャットダウンを開始するのに最適な時間を見積もり、システムの動作時間を最大化します。

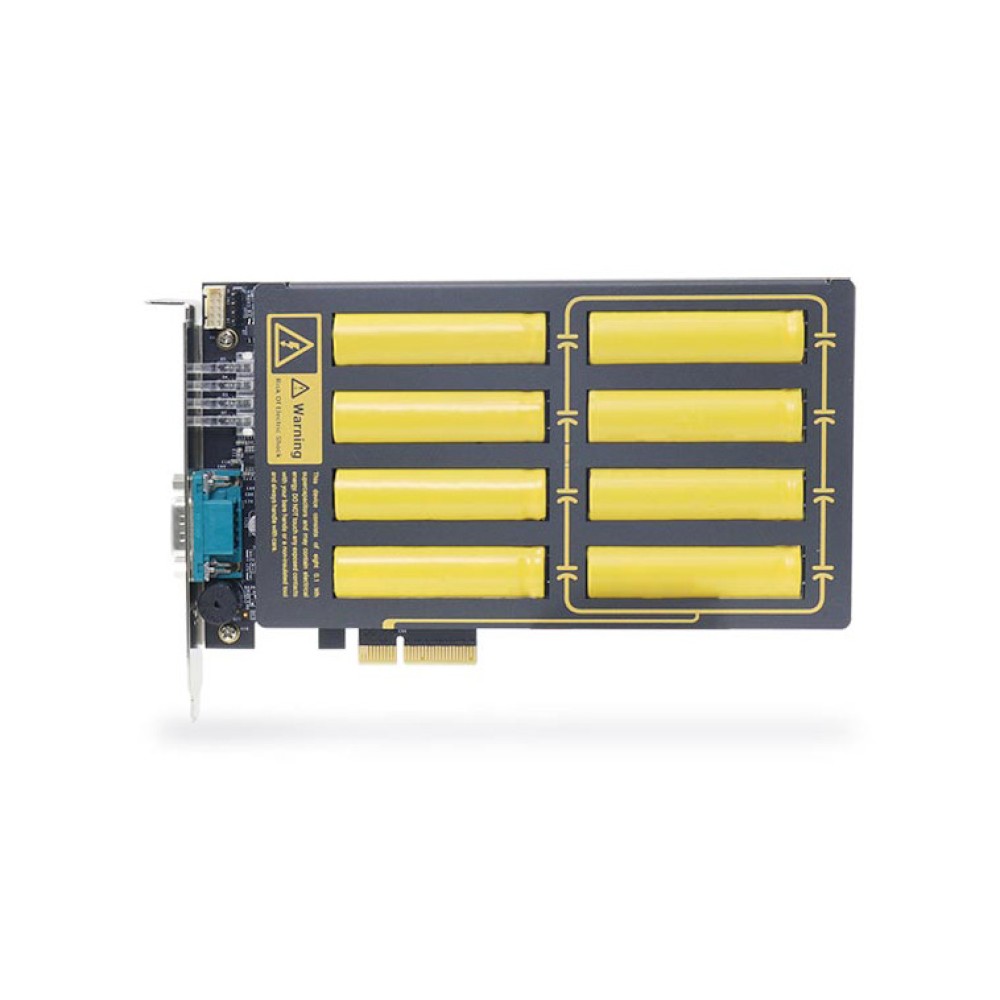

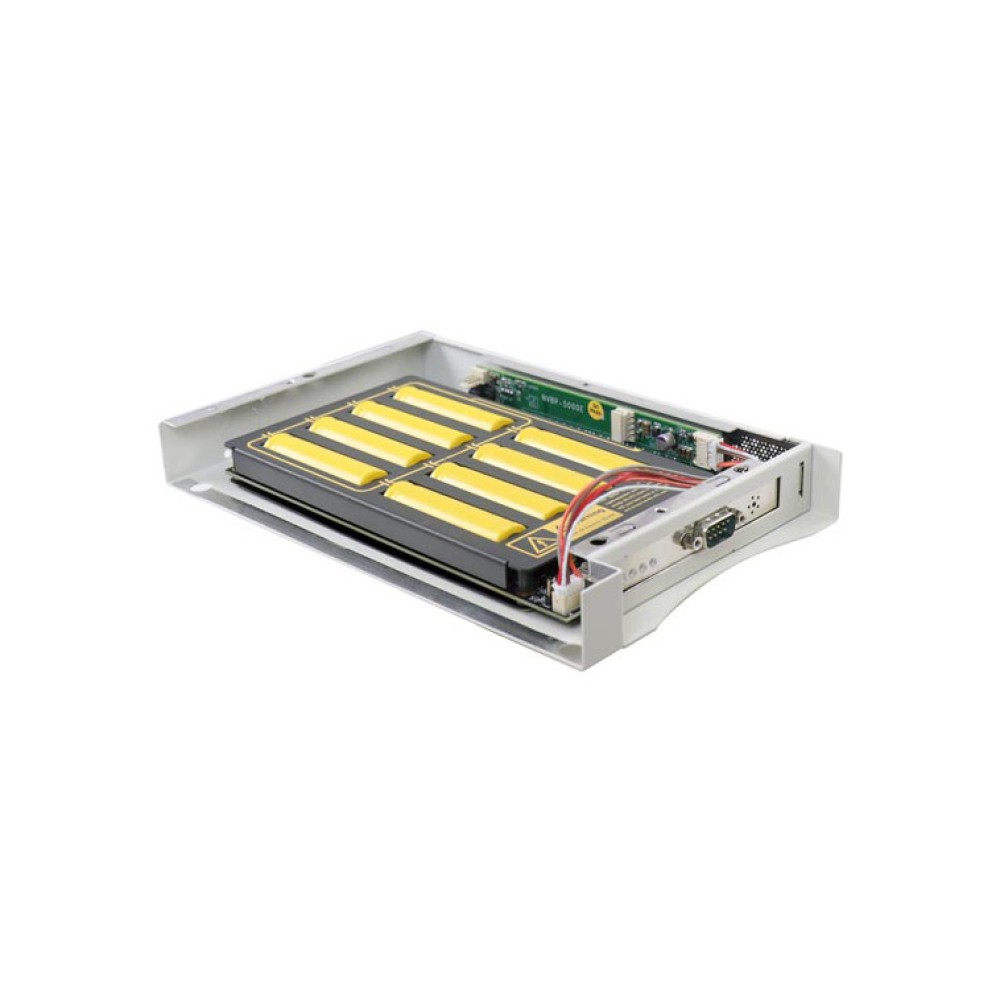

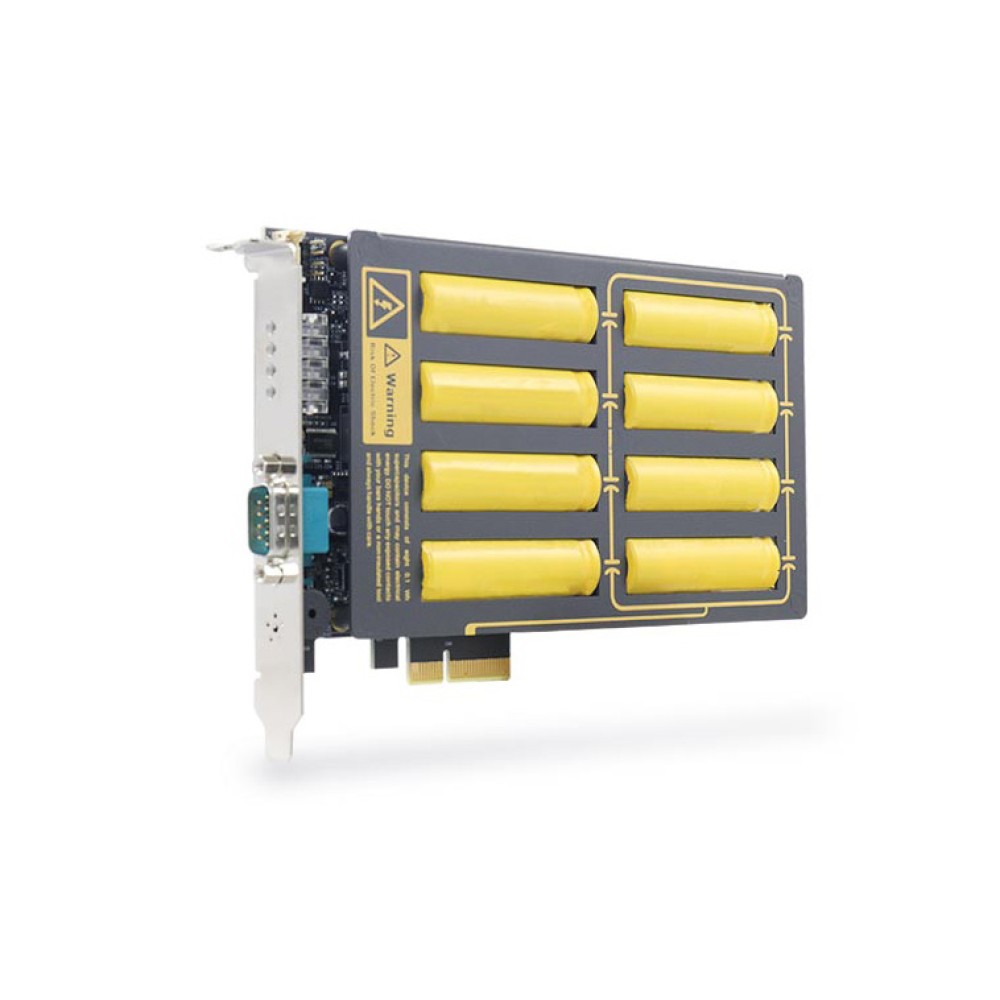

PB-2500Jシリーズには2つのフォームファクタがあります。 PB-2500J-PCIeはNeousys Nuvo-6000 (Nuvo-6108GC/IGNを除く) 専用に設計されたプラグアンドプレイPCIeカードです。一方、PB-2500J-CSMはNuvo-5000およびNuvo-7000シリーズ用に設計されています。
PB-2500jパワーバックアップモジュールを利用可能な製品モデル
- Nuvo-5000E/Pシリーズ
- 第6世代Skylake Core™ i7/i5/i3 デュアルPCIeスロット拡張カセット、6x GbE および MezIO™ インターフェースを備えたファンレス組み込みコンピュータ
- Nuvo-5026Eシリーズ
- 第6世代Skylake Core™ i7/i5/i3 6倍速GbE拡張カセット、MezIO™ インターフェースを搭載したファンレス組み込みコンピュータ
- Nuvo-6002シリーズ / Nuvo-6032シリーズ
- 第6世代Skylake Core™ i7/i5 最大5つのPCIe/PCI拡張スロットを備えたファンレス組み込みコンピュータ
- Nuvo-7000E/Pシリーズ / Nuvo-7000DEシリーズ
- 第8世代Coffee Lake Core™ i7/i5/i3 6x GbEポート、特許取得済みカセット、MezIO™ インターフェースを備えたファンレス組み込みコンピュータ
| ウルトラキャパシタ構成 | 8x 100F, 3.0V ウルトラキャパシタ |
|---|---|
| 容量 | 2500Ws |
| 予想寿命 | 25℃で10年間、9,250Wsの容量※ 35℃、9,250Wsの容量で76,000時間※ 45℃、9,250 Wsの容量で34,000時間※ 55℃、9,250Wsの容量で15,000時間※ 65℃、7,250Wsの容量で7,200時間※ 6,525Wsを減らして85℃で7,200時間※ 7,820Wsのエネルギー容量として構成した場合の予想寿命は2.2倍、6,525Wsのエネルギー容量として構成した場合は4.8倍です。 |
| サイクル寿命 | 50万回の充放電サイクル※ |
| 通信インターフェース | 3線 RS-232C |
| 寸法 | - |
| 取付 | DINレール取付 または 壁取付 |
| 動作温度 | -25 ～ 65°C |
| 保管温度 | -40 ～ 70°C |
| EMC | EN55022 および EN55024に準拠したCE/FCCクラスA |
定格寿命 または サイクル寿命に達すると、スーパーキャパシタの容量は初期値から最大30%減少し、ESRは最大100%増加する可能性があります。
| PB-2500J-CSM5 | Nuvo-5000シリーズ用の2500 W/sのエネルギー容量を持つ、スーパーキャパシタベースのインテリジェントなパワーバックアップカセットモジュール |
|---|
Nuvo-6108GC、Nuvo-6108GC-IGN、Nuvo-8208GCには対応していません。
PB-2500Jシリーズ 製品一覧
| PB-2500J-CSM5 | 産業用グレード インテリジェントスーパーキャパシタベースの無停電電源バックアップモジュール |
| PB-2500J-CSM7 | 産業用グレード インテリジェントスーパーキャパシタベースの無停電電源バックアップモジュール |
| PB-2500J-CSM9 | 産業用グレード インテリジェントスーパーキャパシタベースの無停電電源バックアップモジュール |
| PB-2500J-PCIe | 産業用グレード インテリジェントスーパーキャパシタベースの無停電電源バックアップモジュール |
