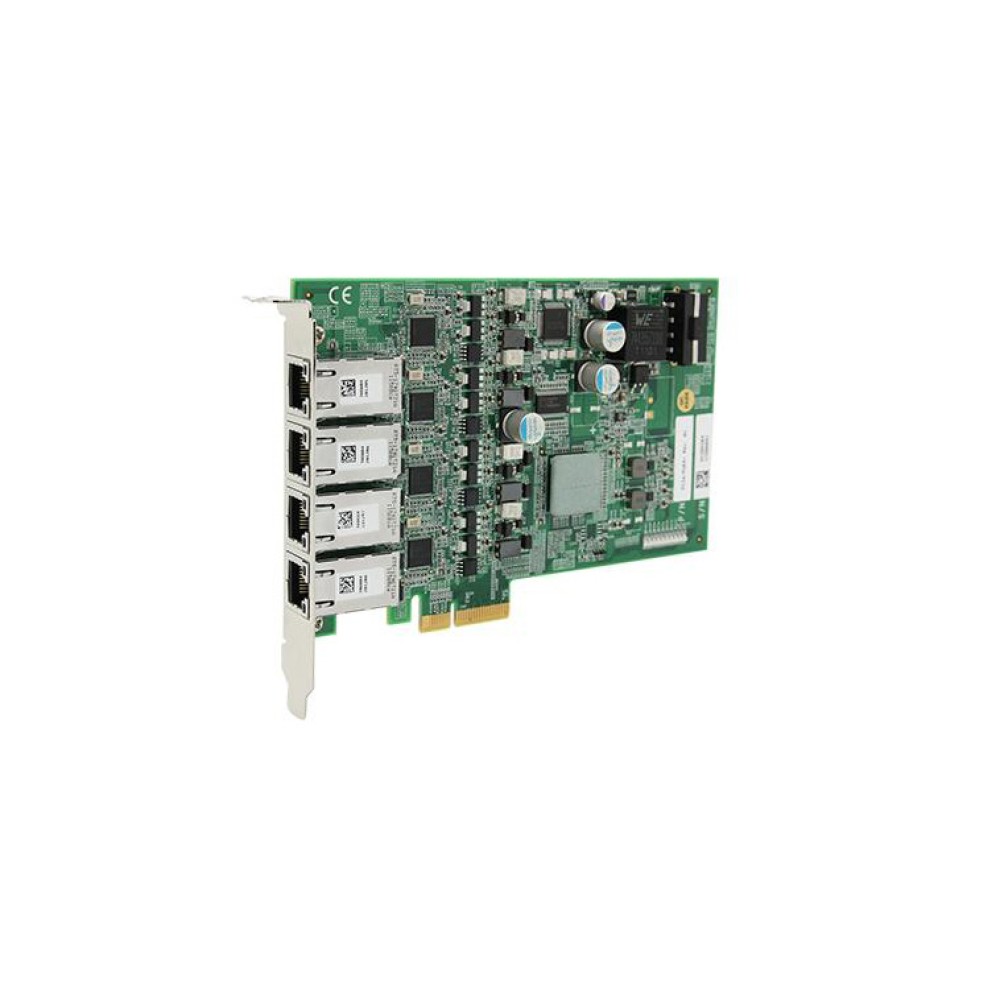

PCIe-PoE4+
4ポート x4 PCI-E ギガビットPoE マシンビジョン フレームグラバーカード
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- x4 PCI Express® インターフェイス 総帯域幅1GB/sをサポート
- 4 (PoE4+) または 2 (PoE2+) の独立したギガポート
- IEEE 802.3afに準拠し、ポートごとに15.4 Wを提供
- 9KBのジャンボフレームとリンクアグリゲーションをサポート
- PCIe-PoE2+では外部12VDC入力不要で電源供給
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

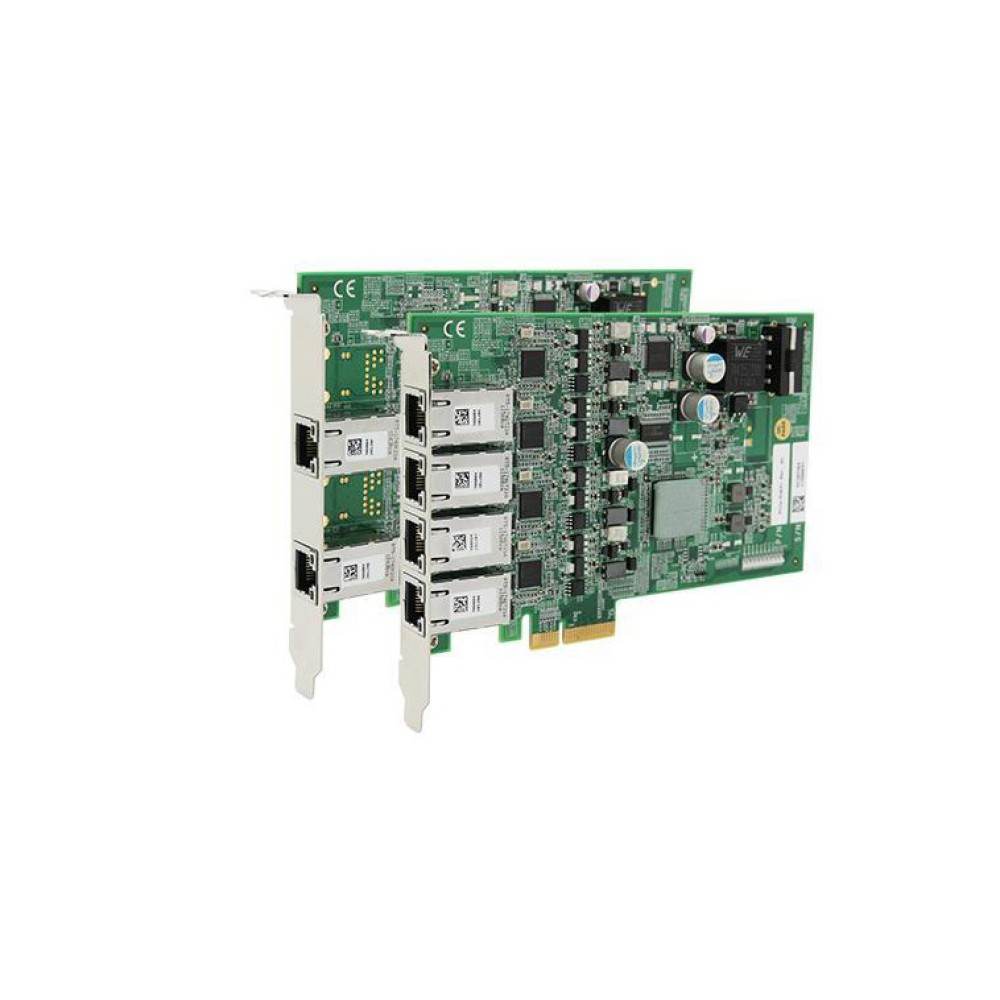

Neousys PCIe-PoE2+/PCIe-PoE4+は、PoE機能を備えたx4 PCI Express ギガビット・イーサネットフレームグラバーカードです。PoE (Power over Ethernet) は、イーサネットケーブル経由でデータと電力を供給する技術です。PCIe-PoE2+は2つのPoEポート、PCIe-PoE4+は独立したインテル® 82574Lギガビットイーサネットコントローラ経由の4つのPoEポートを搭載しています。
PCIe-PoE2+/PCIe-PoE4+は、PoEカメラ専用に設計されています。各ポートは最大100mのCAT-5/CAT-6ケーブルを使用して15.4Wの電力と1000 Mb/sの速度で通信できます。9KBのジャンボフレーム機能とリンクアグリゲーション機能により、大量の画像データを連続して受信する際に優れたパフォーマンスを発揮します。また、PCIe-PoE2+は直接PCI-Eバスから受電できる設計となっているため、外部の12 VDCは不要となります。
PoE技術により多くの電源ケーブルが不要になることで設置とメンテナンスのコストを大幅に削減します。PoE機能とギガビットのスピードの組み合わせにより、ビジョンアプリケーションに最適な機能を提供します。
| バスインターフェイス | x4 PCI Express |
|---|---|
| ギガビットイーサネットポート | 4x ギガビットイーサネットポート Intel® 82574L コントローラ, 9KBジャンボフレーム, リンクアグリゲーション (teaming) |
| PoE | IEEE 802.3af compliant, ポート最大15.4W |
| 対応ケーブル | CAT-5e または CAT-6 ケーブル, 最大100m |
| 電源要件 | 最大2.4A @ 3.3V PCI Expressバス経由 最大5.6A @ 12V オンボードの外部電源経由※ PCIe-PoE4+は、オンボードの4ピン電源コネクタからPoEデバイス用に12Vの追加電力を得るように設計されています。 |
| 動作温度 | 0℃ ～60℃ (ファン使用時) |
| サイズ | 167.7 mm (W) × 111.2 mm (H) |
製品アプリケーション
- マシンビジョンとAOI (自動光学検査)
- 監視とセキュリティ
- 医療イメージング
- 自動速度違反取締
| PCIe-PoE4+ | 4ポート x4 PCI-E ギガビット PoE フレームグラバーカード |
|---|
PCIe-PoE2+/PoE4+ 製品一覧
| PCIe-PoE2+ | 2ポート x4 PCI-E ギガビットPoE マシンビジョン フレームグラバーカード |
| PCIe-PoE4+ | 4ポート x4 PCI-E ギガビットPoE マシンビジョン フレームグラバーカード |
