PE6208AVX
計測機能・リモート電源制御機能搭載 1U筐体分離タイプ 8アウトレットeco PDU
販売終了
本製品は 販売を終了いたしました。
主な製品特長
接続

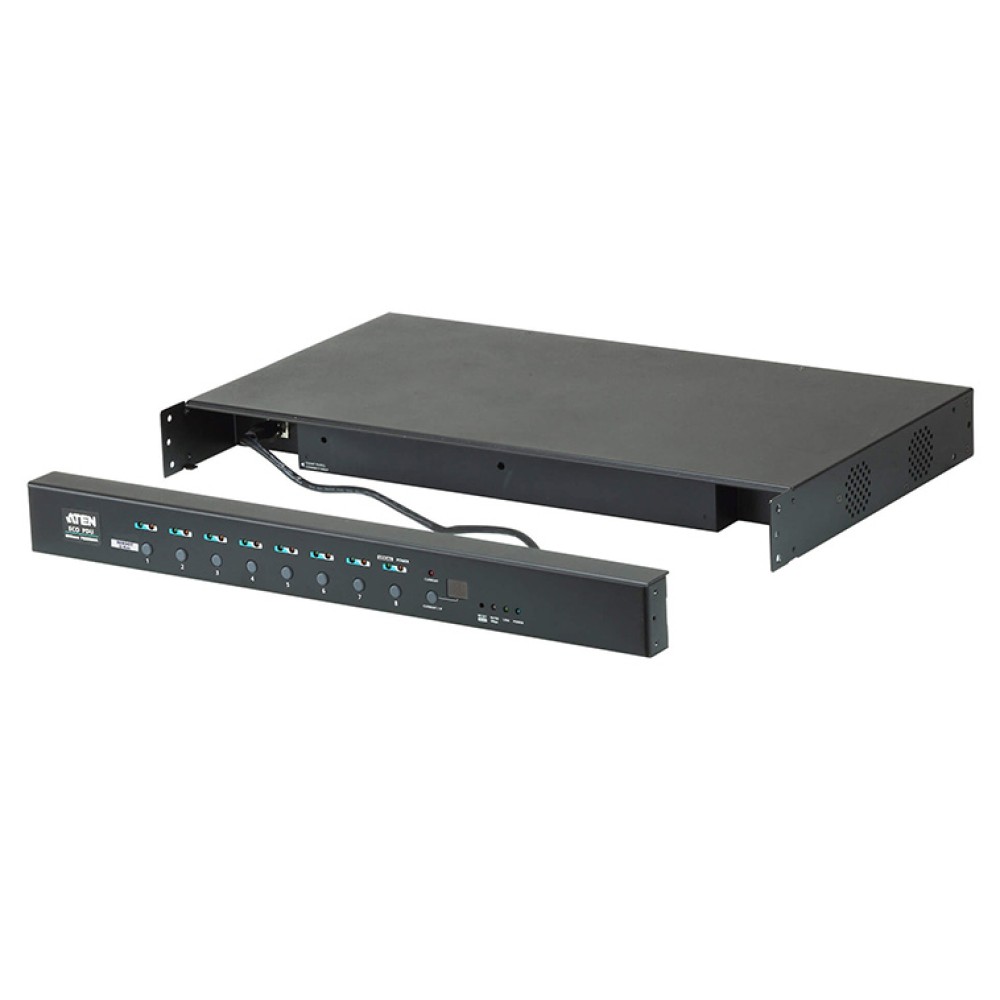

- フロント部分とリア部分が分離可能なので、さまざまな奥行きの19インチラックへ柔軟にマウントでき、配線が容易に
- 製品内蔵10/100 Mbit Ethernetポートを使ったリモート電源制御
- ネットワークインターフェース - TCP/IP、UDP、HTTP、HTTPS、SSL、DHCP、SMTP、ARP、NTP、DNS、Auto Sense、Ping、SNMP V1/V2/V3、Telnet
- 2段階のユーザレベル、IP/MACフィルター、128 bit SSL、RADIUS対応
- 各種ブラウザに対応 (IE、Firefox、Chrome、Safari)
- ATENコントロールシステムと併用可能
- RS-232C対応
計測
- バンクレベルでの電源計測に対応、計測精度1%
- 環境センサー対応 - 外付の温度/温湿度センサーにより、ラック内の温度や湿度をモニタリング可能
アウトレット切替操作
- リモートやローカルで個々のアウトレットやグループ化したアウトレットの電源制御 (ON、OFF、切断後再投入) が可能
- 遠隔電源投入方法 - Wake on LAN、System After AC Back、Kill the Power
- 正しい順序で機器に電源を投入するために、各アウトレットに対して電源投入シーケンスと遅延時間の設定が可能
- POP機能 (自動負荷防御機能) 搭載 - 接続した機器の負荷があらかじめ設定した接続機器の合計電流の上限 (POP値) を超えた場合に、最後に機器を接続したアウトレットのみをブロックすることで、AV機器やサーバを保護

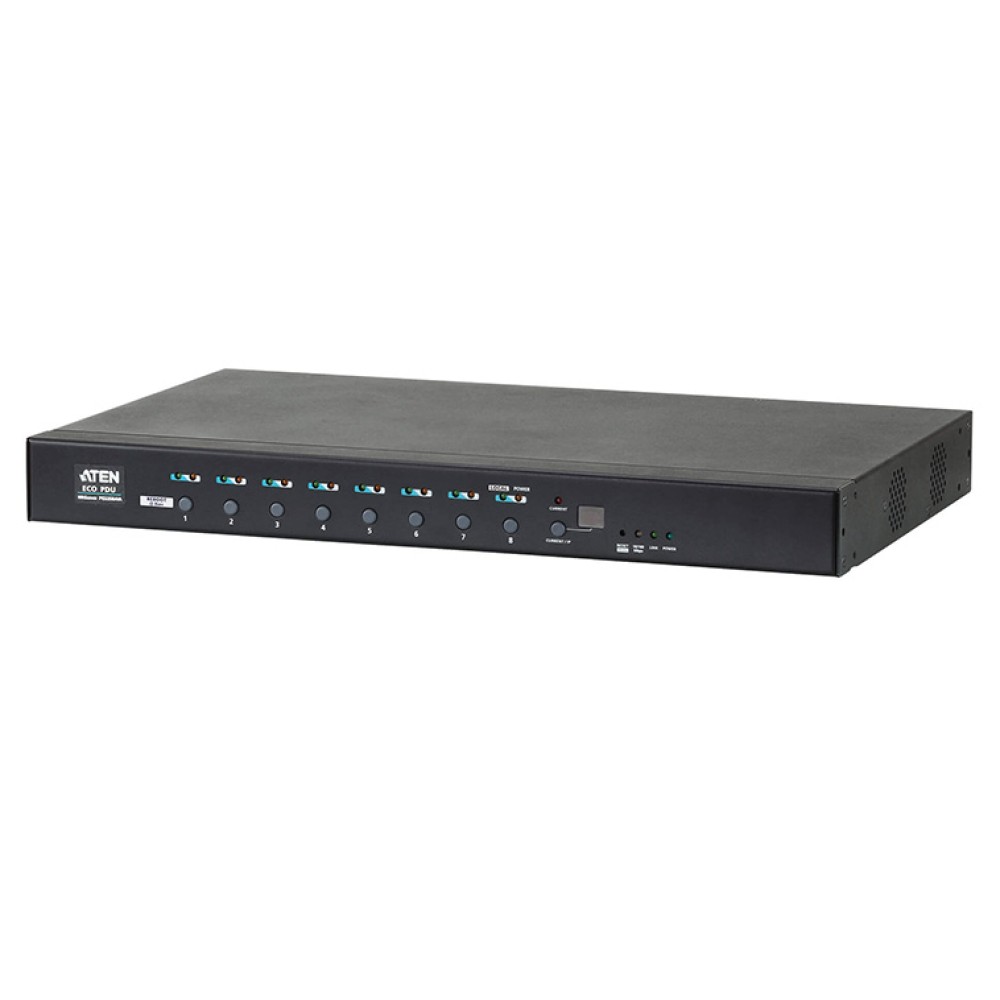

- フロントパネルのプッシュボタンで、個々のアウトレットの電源ON/OFFが可能
エネルギー管理 ソフトウェア「eco Sensor」
- エネルギー管理ソフトウェア「eco Sensor」
- 同一イントラネット内に設置されたすべてのPEデバイスを自動検出
- 電力をリモートからリアルタイムで測定・監視
- 環境センサーを使ってリモートからリアルタイムでモニタリング
- すべてのPEデバイスの位置表示と監視が可能
- しきい値超過時にはSMTPやSyslogで警告通知
- 電力分析レポート機能
eco SensorはNRGenceシリーズeco PDU用に開発され、PEシリーズの全製品に同梱されているエネルギー管理ソフトウェアです。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
PE6208AVシリーズは、インテリジェントPDUにエネルギー管理機能を付加した、1Uサイズの8アウトレットeco PDUです。筐体は、フロント部分とリア部分が分離可能なデザインを採用しており、奥行きが様々な19インチAVラックへ各種AV機器と共に柔軟にマウントすることができます。LAN経由で接続デバイスの遠隔電源制御ができるほか、ローカル側でもフロントパネルのプッシュボタンにて電源制御が行えます。電源投入シーケンス機能により、安全かつ確実にプロ用AV機器の電源を投入することができます。さらにATENのコントロールシステムと、TELNETまたはシリアル接続をして簡単に設定ができるので、複雑なプログラミングの知識が無くても、各種プロ用AV機器を統合し、制御することができます。
本製品は、データセンター向けのエネルギーソリューションとして使用することもできます。ATENのeco PDUおよびエネルギー管理ソフトウェア「eco Sensor」と併用することで、データセンターにおける使用電力のリアルタイムな監視・計測・分析を行い、使用電力量やPUE、RCIおよびRTIのISO50001に準拠したレポートを作成することができます。管理者はこれらのレポートを元に、このソフトウェアから提示されたアクションを実行することによって、限りあるエネルギーを最大限に活用してデータセンターを運用することができます。
3種類の型番で販売しております (PE6208AV、PE6208AVA、PE6208AVX) 仕様表をご確認ください。
PE6208AVX は販売を終了いたしました。
型番 | PE6208AV | PE6208AVA | PE6208AVX※ | ||
---|---|---|---|---|---|
入力 | 定格入力 | 200V、50/60Hz、20A | AC100-120V、50-60Hz、20A | AC100~240V、50-60Hz、20A | |
入力用ケーブル (プラグ側) | NEMA L6-20P![]() | A/J:NEMA L5-20P![]() A2/J2:NEMA 5-20P ![]() | 3P電源ターミナル![]() | ||

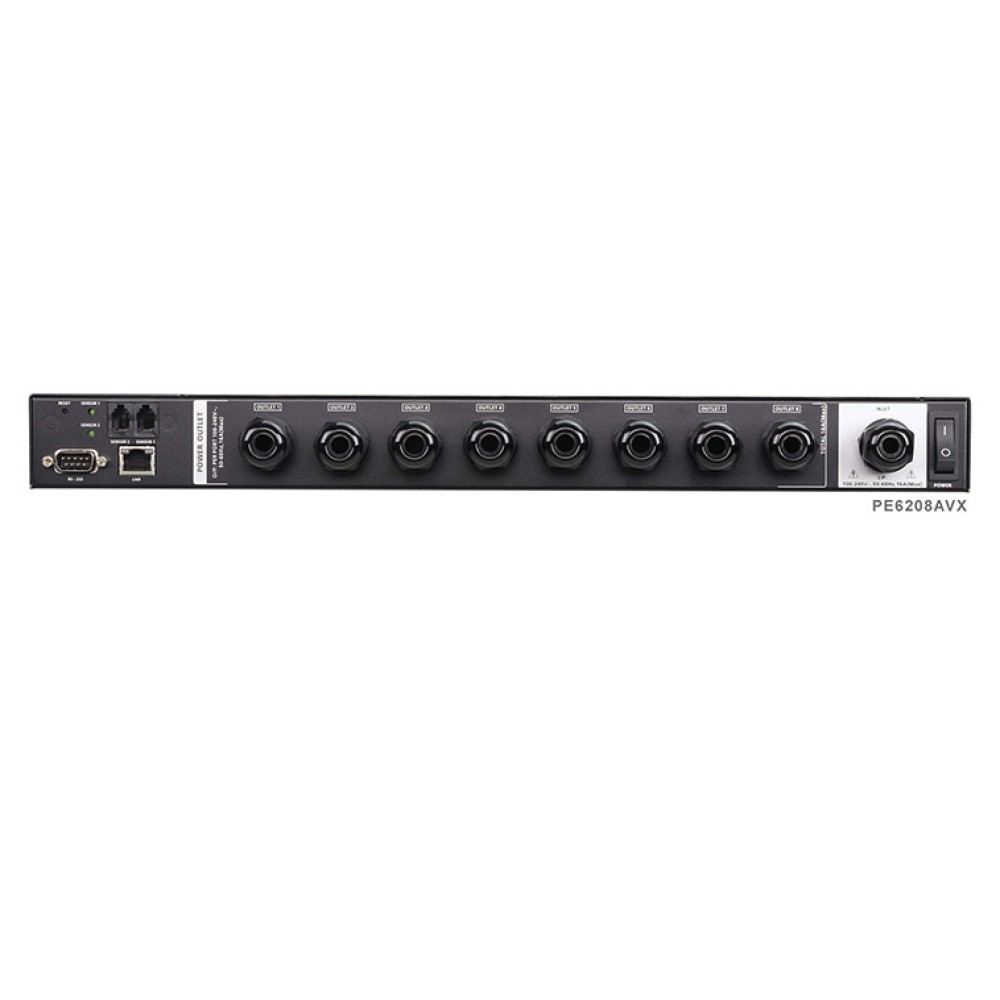

出力 | アウトレット | 形状 | IEC C13![]() | NEMA 5-20R![]() | 3P電源ターミナル×8![]() |
個数 | 8 | 8 | 8 | ||
定格出力 | アウトレット別 | 200V、50/60Hz、15A | 20A (最大) /16A (ULディレーティング) | 16A (最大) | |
バンク別 | 200V、50/60Hz、20A | 20A (最大) /16A (ULディレーティング) | 16A (最大) | ||
全ポート合計 | 200V、50/60Hz、20A | 20A (最大) /16A (ULディレーティング) | 16A (最大) | ||
監視単位 | バンク | バンク | バンク |
PE6208AVX は販売を終了いたしました。
電気仕様 | |
定格入力電圧 | AC100~240V |
---|---|
最大入力電流 | 16A (最大) |
入力周波数 | 50~60Hz |
入力側インターフェース | 入力用電源ケーブル (プラグ側) 3P電源ターミナル |
アウトレットタイプ | 3P電源ターミナル |
定格出力電圧 | AC100~240V |
最大出力電流 (アウトレット) | 16A (最大) |
最大出力電流 (バンク) | 16A (最大) |
最大出力電流 (合計) | 16A (最大) |
計測 | バンクレベルで電流、電圧、VA、PF および KWhをモニタリング |
アウトレット切替 | 対応 |
環境センサーポート | 2 |
計測精度 | 電圧:AC100~250V ±1% 電力:100W~最大許容範囲電力 ±2% 電流:0.1~1A ±0.1A、1~20A ±1% |
コネクター | |
センサー | RJ-11×2 |
RS-232C | DB-9×1 |
LANポート | RJ-45×1 |
スイッチ | |
リセット | フロント側:ピンホール型スイッチ×1 リア側:ピンホール型スイッチ×1 |
電源 | ロッカースイッチ×1 |
ケース | |
ケース材料 | メタル |
サイズ (W×D×H) | 432×267×44 mm |
重量 | 3.76 kg |
電源ケーブル長 | - |
動作環境 | |
温度 (動作/保管) | 0~50℃/-20~60℃ |
湿度 (動作&保管) | 0~80% RH、結露なきこと |
規格準拠 | |
EMC認証 | FCC、CE |
安全性検証 | CE、LVD |
同梱品 | RJ-45ケーブル×1 ケーブルタイ×1 フットパッドセット×1 ラックマウントキット×1 クイックスタートガイド×1 |
構成図
