PE7208B
計測機能搭載 温湿度センサー対応 1Uタイプ8ポートeco PDU (IEC 200V 20Aモデル)
販売終了
本製品は販売を終了いたしました。後継機種をご検討ください。
主な製品特長
接続
- 10/100イーサネットポート内蔵でTCP/IP経由での電力の可視化
- TCP/IP、UDP、HTTP、HTTPS、SSL、DHCP、SMTP、NTP、DNS、Auto Sense、Ping、Telnet、SNMP V1/V2/V3対応
- 2段階のユーザレベル (アカウント/パスワード)、IP/MACフィルタ、128-bit SSL、RADIUSに対応
- eco Sensor※、マルチブラウザ (IE、Firefox、Chrome、Safari) 対応
NRGence™ シリーズのPDUと連携して動作するように設計されているソフトウェア。PEシリーズ全製品のパッケージに同梱。
計測
- 電力状態はアウトレットレベルで計測・監視
- 環境監視 - 外部温度/湿度/差圧センサーの使用でラック環境をモニタリング
- 電流、電圧、電力、消費電流や温湿度のリアルタイム計測 および しきい値の設定が可能
アウトレット切替制御
- 常にON
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番

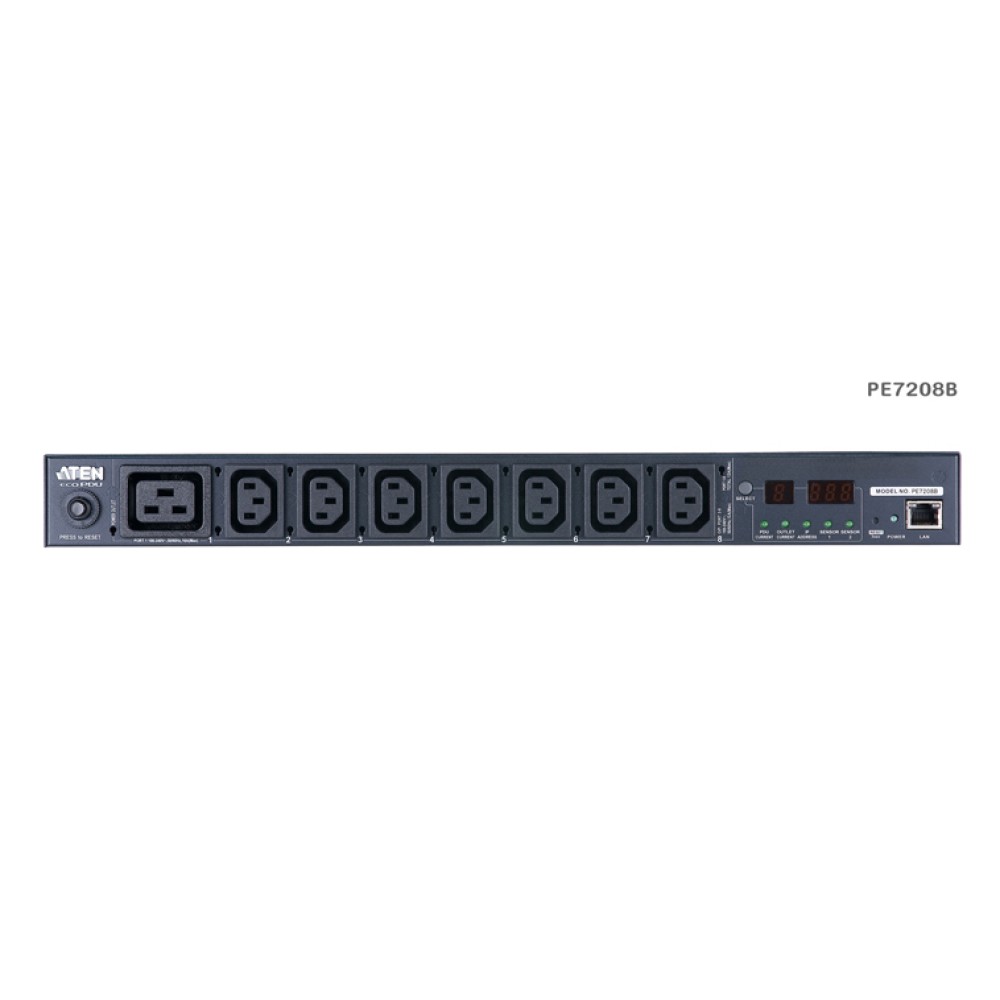

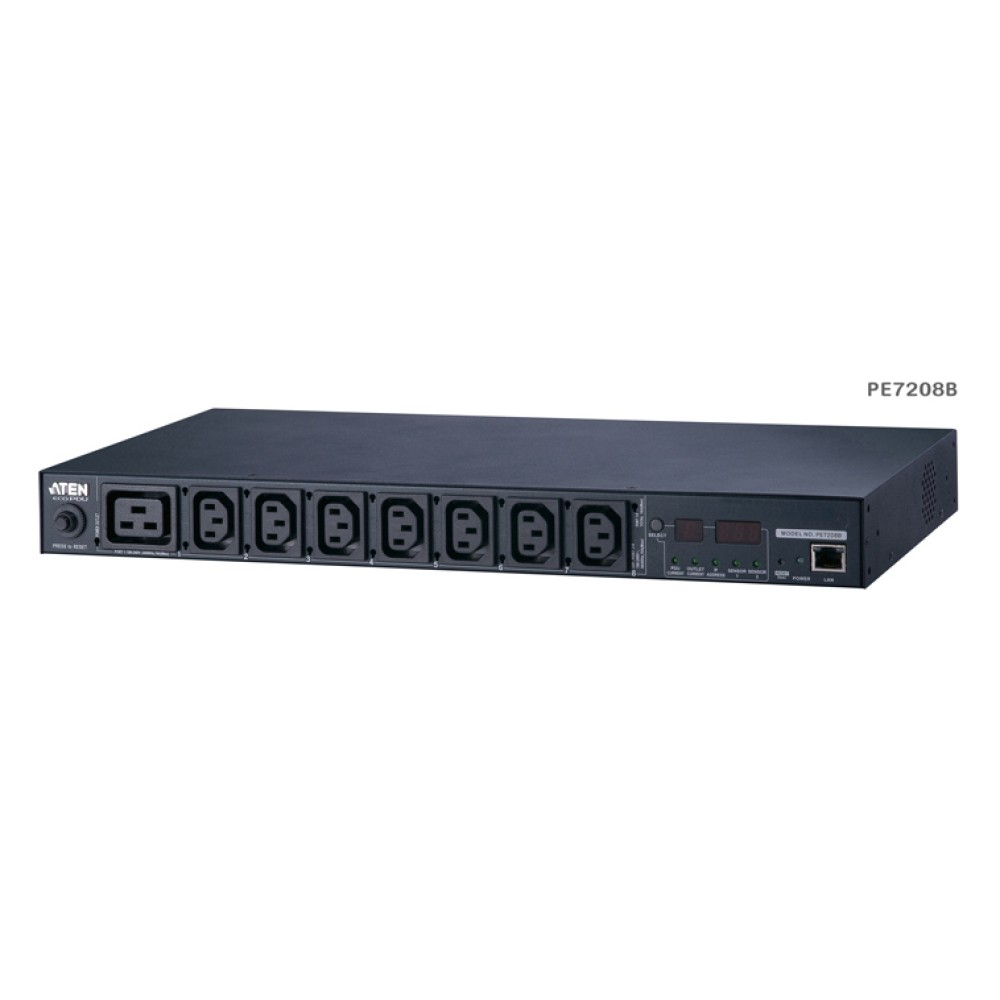

PE7208Bは、8ポートのACアウトレットを搭載した1Uタイプのeco PDUです。アウトレットは電圧200V・電流20Aに対応したIEC 320 C13を7ポートおよびIEC 320 C19を1ポート搭載しています。本製品を導入することで、センサー※を使用してデータセンター環境の健全性を監視する機能を追加することができます。
本製品が提供するリアルタイムの電力測定機能を使えば、TCP/IPネットワークに接続できる場所であればどこからでも、PDUに接続された機器の電力状態をアウトレット単位またはバンク単位で監視することができます。
また、サードパーティのSNMP Manager v1/v2/v3およびATEN eco PDU管理ソフトウェア「eco Sensor」に対応しています。eco Sensorでは、直感的でユーザフレンドリなGUIを使ってPDUデバイスの設定や接続デバイスの電源状態の監視ができるため、複数デバイスの管理が簡単になります。
高度なセキュリティ機能と高い操作性を提供するeco PDUは、複数のコンピュータの電源をリモートから管理して電力リソースを効率的に割り当てるのに、利便性、信頼性、そしてコストパフォーマンスのいずれにおいても、最良のソリューションを提供します。
センサーはオプションです。エネルギー効率のデータやグラフをより詳細な形で生成したい場合は、センサーを使用した機器構成が必要です。
モデル | PE7208 | |||
---|---|---|---|---|
型番 | PE7208B | |||
入力 | 定格入力 | 100~240VAC、50/60Hz、20A | ||
入力用ケーブル(プラグ側) | NEMA L6-20P![]() | |||
出力 | アウトレット | 形状 | IEC 320 C13![]() | IEC 320 C19![]() |
個数 | 7 | 1 | ||
定格出力 | ポート別 | 100~240VAC、50/60Hz、15A | 100~240VAC、50/60Hz、20A | |
バンク別 | 100~240VAC、50/60Hz、20A | |||
全ポート合計 | 100~240VAC、50/60Hz、20A | |||
負荷容量 | 4.2KVA | |||
監視単位 | アウトレット、バンク |
電気仕様 | |
定格入力電圧 | 200V |
---|---|
最大入力電流 | 16A (ULディレーティング) /20A (最大) |
入力周波数 | 50/60Hz |
入力側インターフェース | 入力用電源ケーブル (プラグ側) NEMA L6-20P |
アウトレットタイプ | 合計:IEC 60320 C13×7 + IEC 60320 C19×1 |
定格出力電圧 | 200V |
最大出力電流 (アウトレット) | C13:12A (ULディレーティング) /15A (最大) C19:16A (ULディレーティング) /20A (最大) |
最大出力電流 (バンク) | 16A (ULディレーティング) /20A (最大) |
最大出力電流 (合計) | 16A (ULディレーティング) /20A (最大) |
ブレーカー | 20A ノーヒューズブレーカー×1 |
計測 | アウトレット/バンクレベルの電流、電圧、VA、PF および KWh |
アウトレット切替 | 非対応 |
環境センサーポート | 2 |
計測精度 | 電圧:AC100~250V ±1% 電力:100~最大許容範囲電力±2% 電流:0.1~1A ±0.1A、1~20A ±1% |
スイッチ | |
リセット | ピンホール型スイッチ×1 |
コネクタ | |
LANポート | RJ-45メス×1 |
LED | |
選択 | 1桁7セグメントデジタル表示×1 |
電流/IP | 3桁7セグメントデジタル表示×1 |
センサー | グリーン×2 |
電源 | ブルー×1 |
10/100 Mbps | オレンジ/グリーン×1 |
リンク | グリーン×1 |
ケース | |
ケース材料 | メタル |
サイズ (W×D×H) | 433×221×44 mm |
重量 | 2.74 kg |
動作環境 | |
温度 (動作/保管) | 0~50℃/-20~60℃ |
湿度 (動作&保管) | 0~80% RH、結露なきこと |
規格準拠 | |
EMC認証 | FCC、その他は依頼による |
安全性検証 | TUV-CB、cTUVus、PSE、その他は依頼による |
同梱品 | ラックマウントキット×1 ソフトウェアCD (eco Sensorソフトウェア および マニュアル) ×1 電源コード×1 フットパッド (4個入) ×1 クイックスタートガイド×1 ケーブル抜け防止ホルダー (10個入/袋) ×1 ケーブル抜け防止ホルダー取付工具×1 |
構成図
![構成図](/storage/PE7208B_img_01.gif)
