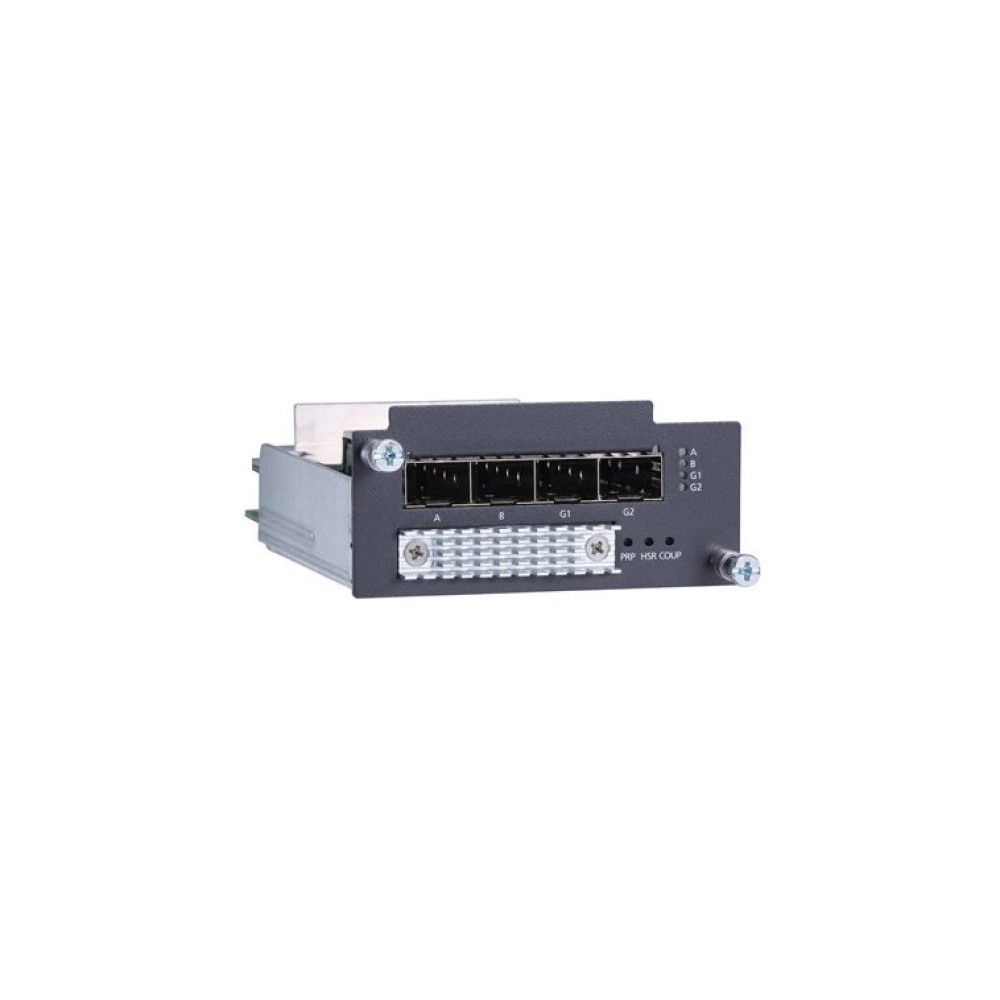

PM-7200モジュールシリーズ PM-7200-4MST-PTP
PTシリーズ ラックマウントイーサネットスイッチ用 ギガビット/ファストイーサネットモジュール
販売終了
本製品は 販売を終了いたしました。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
ラックマウントイーサネットスイッチシステム および インターフェースモジュール 互換性チャート
PT-7828/PT-7728 | PT-7728-PTP | PT-7528-24TX | PT-7710 | ||||
---|---|---|---|---|---|---|---|
スロット1~3 | スロット4 | スロット1~3 | スロット4 | スロット1 | スロット1 | スロット2 | |
IEEE 1588インターフェースモジュール | |||||||
PM-7200-4TX-PTP | - | - | ✔ | - | - | - | - |
PM-7200-4MSC-PTP | - | - | ✔ | - | - | - | - |
PM-7200-4MST-PTP | - | - | ✔ | - | - | - | - |
PM-7200-1BNC2MST-PTP | - | - | - | ✔ | - | - | - |
PM-7200-4GTX-PHR-PTP | - | - | - | ✔ | - | - | - |
PM-7200-4GSFP-PHR-PTP | - | - | - | ✔ | - | - | - |
インターフェースモジュール | |||||||
PM-7200-4GTXSFP | - | ✔ | - | ✔ | - | - | - |
PM-7200-2GTXSFP | - | ✔ | - | ✔ | - | - | ✔ |
PM-7500-2GTXSFP | - | - | - | - | ✔ | - | - |
PM-7500-4GTXSFP | - | - | - | - | ✔ | - | - |
PM-7200-1MSC/2MSC | - | - | - | - | - | - | ✔ |
PM-7200-1MST/2MST | - | - | - | - | - | - | ✔ |
PM-7200-2SSC | - | - | - | - | - | - | ✔ |
PM-7200-8TX | ✔ | - | ✔ | - | - | ✔ | - |
PM-7200-2MSC4TX | ✔ | - | ✔ | - | - | ✔ | - |
PM-7200-2MST4TX | ✔ | - | ✔ | - | - | ✔ | - |
PM-7200-2SSC4TX | ✔ | - | ✔ | - | - | ✔ | - |
PM-7200-4MSC2TX | ✔ | - | ✔ | - | - | ✔ | - |
PM-7200-4MST2TX | ✔ | - | ✔ | - | - | ✔ | - |
PM-7200-4SSC2TX | ✔ | - | ✔ | - | - | ✔ | - |
PM-7200-6MSC | ✔ | - | ✔ | - | - | ✔ | - |
PM-7200-6MST | ✔ | - | ✔ | - | - | ✔ | - |
PM-7200-6SSC | ✔ | - | ✔ | - | - | ✔ | - |
PM-7200-8SFP* | ✔ | - | ✔ | - | - | ✔ | - |
PM-7200-4M12 | ✔ | - | ✔ | - | - | ✔ | - |
PM-7200-8MTRJ | ✔ | - | ✔ | - | - | ✔ | - |
PM-7500-2MSC/4MSC | - | - | - | - | ✔ | - | - |
PM-7500-2MST/4MST | - | - | - | - | ✔ | - | - |
PM-7500-2SSC/4SSC | - | - | - | - | ✔ | - | - |
![](/storage/PM-7200Modules_img_01.jpg)
ギガビットイーサネットインターフェースモジュールPM-7200-2G/4G、PM-7200 PRP/HSRシリーズ
インターフェース | |
RJ45ポート | 10/100/1000BaseT(X) オートネゴシエーションスピード および オートMDI/MDI-Xコネクション |
---|---|
ファイバポート | 100/1000BaseSFP スロット |
注意 | PM-7200/7500-2G/4Gシリーズギガビットイーサネットコンボモジュールは、2 または 4 SFPスロットをサポートします。TBDを参照してお使いのアプリケーションに適したSFP-1Gシリーズギガビットイーサネットモジュールを選定してください。 |
ファストイーサネットインターフェースモジュール、PM-7200シリーズ | |
RJ45ポート | 10/100BaseT(X) オートネゴシエーションスピード、半2重/全2重モード および オートMDI/MDI-X接続 |
ファイバポート | 100BaseFXポート (SC/ST/MTRJ または SFP LCコネクタ) |
M12ポート | 10/100BaseT(X) オートネゴシエーションスピード および オートMDI/MDI-Xコネクション |
BNCポート | 時刻クロック信号PPS (パルス/秒)出力 (IEEE 1588時刻同期) |
PM-7200-4MST-PTP | ファストイーサネットモジュール (PT-7728-PTPシリーズ用 100BaseFX マルチモードポート STコネクタ×4, ハードウェアベースIEEE 1588 PTP V2プロトコルサポート) |
---|
