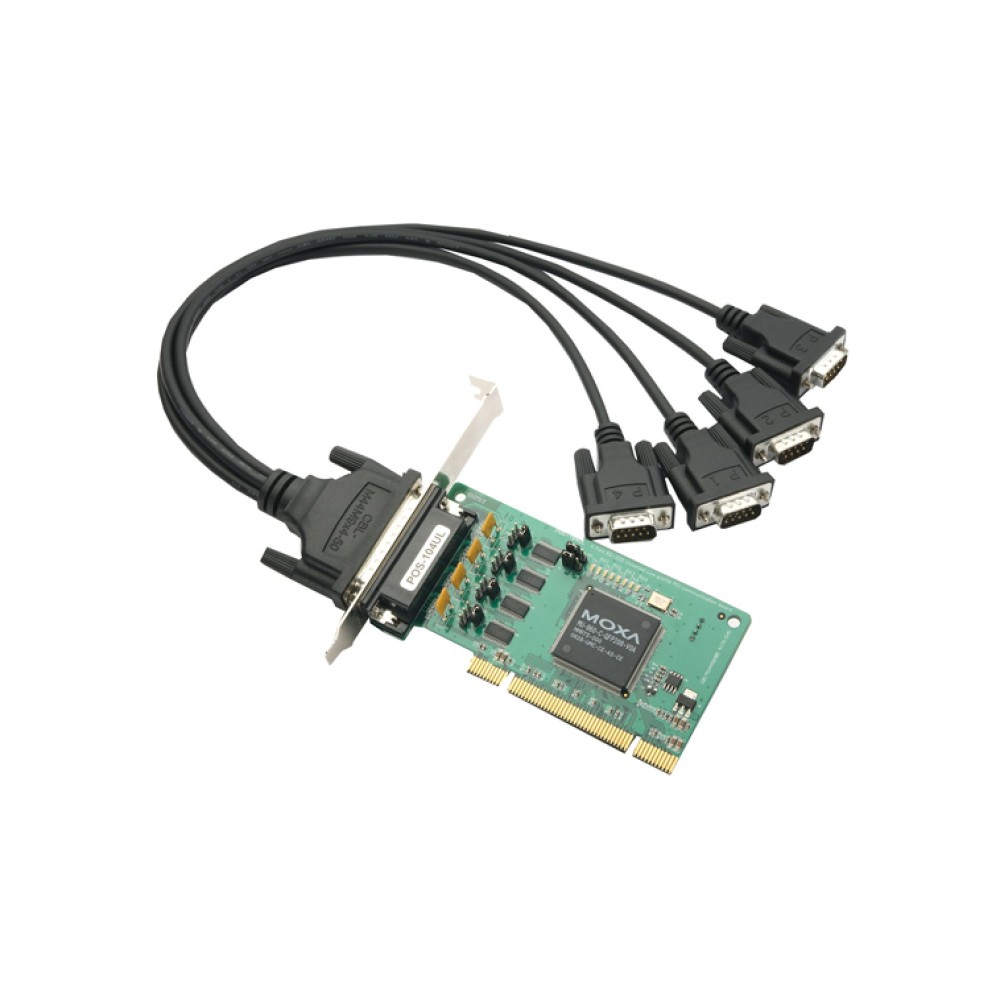

POS-104UL-DB9M
4ポート RS-232CユニバーサルPCIボード/シリアルポート電源
主な製品特長
- 世界のトップクラスのパフォーマンスを誇る800Kbps以上のスループット
- 5V (出力)、12V (出力)、RI (入力) 電源、ポート毎に選択可能
- バスあるいは電源装置からシリアルポート電源供給
- シリアル通信スピード最大921.6Kbps
- 128バイトFIFO、オンチップハードウェア、ソフトウェア・フローコントロール
- 3.3/5V PCI および PCI-X、ユニバーサルPCIコンパチブル
- コンパクトサイズ用MD1ロープロファイル
- Windows 7/Vista/2003/XP/2000、Linuxドライバーサポート
- オンボード15KV ESDプロテクション
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
POS-104ULは、スマートなRS-232C 4ポートユニバーサル・PCIシリアルボードです。POSおよびATMアプリケーション向け、そして工業用自動化システム製造業者およびシステム・インテグレータ用として設計されたMoxaの新製品です。POS-104ULは、主要なオペレーティングシステムにコンパチブルです。更に、各4シリアルポートは、最大921.6Kbpsの通信スピード、広範囲にわたるシリアルインターフェース機器との互換性を保つためにフルモデム制御信号をサポートしています。POS-104ULは、各シリアルポートから5V/12Vを供給して3.3Vおよび5V PCIバスの両方で動作しますので大部分のPCサーバでボードのインストールが適切に行えます。
ハードウェア | |
通信コントローラ | MU860 (16C550Cコンパチブル) |
---|---|
バス・インターフェース | 32ビット、ユニバーサルPCI |
コネクタ | DB44 メス |
シリアルインターフェース | |
標準シリアルポート | RS-232C |
ポート数 | 4 |
最大ボード数 | 4 / PC (最大) |
サージ保護 | 15KV ESD サージ保護搭載 |
光絶縁 | 2KV (CP-134U-Iのみ) |
パフォーマンス | |
通信速度 | 50bps ~ 921.6Kbps |
シリアル通信パラメータ | |
データビット | 5, 6, 7, 8 |
ストップビット | 1, 1.5, 2 |
パリティ | None, 偶数, 奇数, スペース, マーク |
フロー制御 | RTS/CTS, XON/XOFF |
I/Oアドレス / IRQ | BIOSにより割当て |
シリアル信号 | |
RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RI (オプション) |
ドライバサポート | |
対応OS | Windows 7/Vista/2008/XP/2003 (x86/x64), Windows 2000/98/95/ME/NT, Windows CE 6.0, Windows XP Embedded, Linux 2.4/2.6 (x86/x64), QNX 6.x, SCO OpenServer 5/6, SCO UnixWare 7, Sun Solaris 10, DOS |
メカニカル | |
サイズ | 64.4×120mm |
環境 | |
動作温度 | 0 ~ 55℃ |
動作湿度 | 5 ~ 95% RH |
保存温度 | -20 ~ 85℃ |
適合規格 | EN61000-6-2, EN61000-6-4, EN61000-3-2, EN61000-3-3, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, FCC Part 15 Class B |
電源 | |
消費電力 | 145mA @ +5V |
電源出力 | 1000mA @ 5V または 1000mA @ 12V |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |
サイズ
![サイズ](/storage/POS-104UL_dimensions.jpg)
POS-104UL-DB9M | 4ポートRS-232CユニバーサルPCIボード/シリアルポート電源 DB9 (オス) ケーブル付属 |
---|
POS-104ULシリーズ 製品一覧
POS-104UL-T | 4ポート RS-232CユニバーサルPCIボード/シリアルポート電源 |
POS-104UL-DB9M | 4ポート RS-232CユニバーサルPCIボード/シリアルポート電源 |
