Moxa

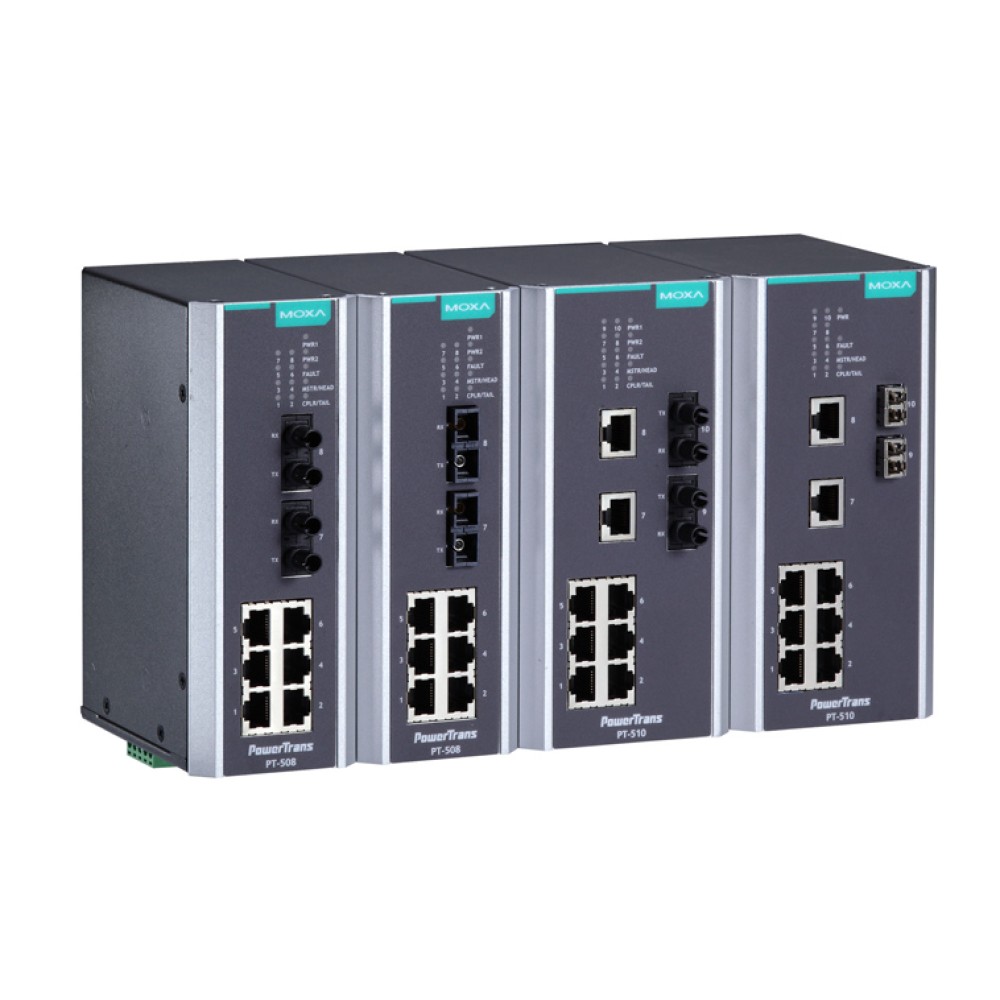

PT-508-MM-SC-48

IEC 61850 認証,産業用 8ポートマネージドDINレールイーサネットスイッチ

主な製品特長

  • 主なマネージド機能の迅速なコンフィギュレーションを行うためのコマンドラインインターフェース(CLI)
  • IPv6 Ready logoアワード (IPv6 Logo Committee認証)
  • ソフトウェアベースIEEE 1588 PTP V2(精密時間プロトコル)ネットワークの精密時間同期
  • VLAN Unaware:特定のデバイスを受信するための優先タグ付フレームをサポート
  • 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
  • EtherNet/IP およびModbus/TCP産業イーサネットプロトコルサポート
  • Modbus/TCP産業イーサネットプロトコルサポート
  • Turbo Ring、Turbo Chain(リカバリタイム< 20 ms)、RSTP/STPネットワークリダンダンシ
  • IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
  • IEEE 802.3ad, LACPによる最適な帯域幅の使用
  • 予期できないネットワークステータスを防止する帯域幅管理
  • MACアドレスに基づいた認証のないアクセスをブロックするためのポートロックポート機能
  • オンラインデバッギングのためのマルチポートミラーリング
  • 異常発生時のE-mail、リレイ出力を介した自動警報
  • RMONによる効率的なネットワークの監視およびプロアクティブな能力
  • 接続されたデバイスのIPアドレスの自動リカバリ
  • ラインスワップファーストリカバリ
  • Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティ、ABC-01自動バックアップによるコンフィギュレーション
  • MXview産業用ネットワークマネージメント使用可能

Q3, 2011 予定

サイバーセキュリティ機能

  • マルチプルレベルのセキュリティを備えたユーザパスワードが無認証のコンフィギュレーションに対して保護します
  • SSH/HTTPSがパスワードとデータを暗号化するために使用します
  • 802.1xポートベースネットワークアクセスコントロールによりスイッチポートをロックするので認証されたクライアントだけがポートをアクセス可能にします
  • ネットワークトラフィックをブロックするために1つ以上のポートをディセーブルします
  • 802.1Q VLANが選択されたスイッチポート間で送信されたトラフィックを論理上分割します
  • セキュアーのスイッチポートが特定のデバイスおよび/またはMACアドレスのみポートをアクセスできます
  • Radius/TACACS+が中央ロケーションからパスワードを管理可能です

FCC

CE

UL

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番
  • シリーズ
  • FAQ

PowerTrans PT-508スイッチは、電力変電所オートメーションシステム(IEC 61850-3、IEEE 1613)の厳しい要求に適応する設計がされています。PowerTrans PT-508は、オプティカルファイバー・ファーストイーサネットバックボーン、リダンダントリング、24/48 VDCまたは110/220V DC/VACのアイソレートしたリダンダント電源をサポートすることにより通信の信頼性を増大させ、更にケーブル/ワイヤリングコストの低減を図ることができます。更に、DINレールおよびウォールマウント設計のPT-508は、電力配電アプリケーションのための8ファーストイーサネットポートをインストールできるのでネットワーク計画を容易にすると共に優れた柔軟性を提供します。

技術
規格IEEE 802.3 (10BaseT)
IEEE 802.3u (100BaseT(X)、100BaseFX)
IEEE 802.3ab (1000BaseT(X))
IEEE 802.3z (1000BaseX)
IEEE 802.3x (フローコントロール)
IEEE 802.1D (スパニングツリープロトコル)
IEEE 802.1W (ラピッドSTP)
IEEE 802.1Q (VLANタギング)
IEEE 802.1p (Class of Service)
IEEE 802.1X (認証)
IEEE 802.3ad (LACPによるポートトランク)
IEEE 802.1s (マルチスパニングツリープロトコル)
プロトコルIGMPv1/v2、GMRP、GVRP、SNMPv1/v2c/v3、DHCP Server/Client、BootP、 TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telnet、SSH、Syslog、 DHCP Option 66/67/82、LLDP、Modbus/TCP、IEEE 1588 PTP V2*、IPv6、SNMP Inform
MIBMIB-II、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9
フロー制御IEEE 802.3x フロー制御、バックプレッシャーフロー制御
スイッチプロパティ
プライオリティキュー4
最大VLAN利用数64
VLAN IDレンジVID 1~4094
IGMPグループ256
MACテーブルサイズ8 K
パケットバッファーサイズ1 Mbit
インターフェース
RJ45ポート10/100BaseT(X) オートネゴシエーションスピード、F/H デュープレックスモード および オートMDI/MDI-X 接続
ファイバーポート100BaseFX ポート(SC/ST/LC/MTRJ コネクタ)
コンソールポートRS-232C (RJ45)
LED表示PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL
アラーム接点1 リレイ出力、電流容量1 A @ 24 VDC
電源
入力電圧
  • 24 VDC (18~36 V)
  • 48 VDC (36~72 V)
  • 110/220 VDC/VAC (88~300 VDC、85~264 VAC)
入力電流(すべてのポートはファイバーに装備)
  • Max. 0.286 A @ 24 VDC
  • Max. 0.13 A @ 48 VDC
  • Max. 0.075/0.038 A @ 110/220 VDC
  • Max. 0.06/0.031 A @ 110/220 VAC
過電流保護
接続5ピンターミナルブロック
逆極性保護
メカニカル
ハウジングIP40保護
サイズ60 x 160 x 110 mm
重さ995 g
インストレーションDINレールマウンティング、ウォールマウンティング (オプションキット)
環境
動作温度-40~85℃、コールドスタート要求最小100 VAC @ -40℃
保管温度-40~85℃
相対湿度5~95% (結露なきこと)
規格および認証
安全UL 508 (申請中)
EMIFCC Part 15 Subpart B Class A、EN 55022 Class A
電力オートメーションIEC 61850-3、IEEE 1613
保証
保証期間5 年
詳細Moxa社 製品保証方針
PT-508-MM-SC-48IEC 61850-3認証マネージドDINレールイーサネットスイッチ
6 10/100BaseT(X)ポート
2 100BaseFXマルチモードポート
SCコネクタ
1アイソレート電源(48 VDC)
-40~85℃動作温度

PT-508シリーズ 製品一覧

PT-508-MM-LC-24 IEC61850認証,8ポート,マルチモードLCコネクタ,24VDC,マネージドイーサネットスイッチ
PT-508-MM-LC-48 IEC61850認証,8ポート,マルチモードLCコネクタ,48VDC,マネージドイーサネットスイッチ
PT-508-MM-LC-HV IEC61850認証,8ポート,マルチモードLC,110/220VAC/VDC,マネージドイーサネットスイッチ
PT-508-MM-SC-24 IEC 61850 認証,産業用 8ポートマネージドDINレールイーサネットスイッチ
PT-508-MM-SC-48 IEC 61850 認証,産業用 8ポートマネージドDINレールイーサネットスイッチ
PT-508-MM-SC-HV IEC61850認証,8ポート,マルチモードSC,110/220VAC/VDC,マネージドイーサネットスイッチ
PT-508-MM-ST-24 IEC 61850 認証,産業用 8ポートマネージドDINレールイーサネットスイッチ
PT-508-MM-ST-48 IEC 61850 認証,産業用 8ポートマネージドDINレールイーサネットスイッチ
PT-508-MM-ST-HV IEC61850認証,8ポート,マルチモードST,110/220VAC/VDC,マネージドイーサネットスイッチ
PT-508-SS-LC-24 IEC 61850 認証,産業用 8ポートマネージドDINレールイーサネットスイッチ
PT-508-SS-LC-48 IEC 61850 認証,産業用 8ポートマネージドDINレールイーサネットスイッチ
PT-508-SS-LC-HV IEC61850認証,8ポート,シングルモードLC,110/220VAC/VDC,マネージドイーサネットスイッチ
PT-508-SS-SC-24 IEC 61850 認証,産業用 8ポートマネージドDINレールイーサネットスイッチ
PT-508-SS-SC-48 IEC 61850 認証,産業用 8ポートマネージドDINレールイーサネットスイッチ
PT-508-SS-SC-HV IEC61850認証,8ポート,シングルモードSC,110/220VAC/VDC,マネージドイーサネットスイッチ

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.07.14

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

中国版RoHS2対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.10.15

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH対応してますか?

Moxa


対応しております。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

原産国を教えてください。

Moxa


基本的には台湾で作られていますが、OEM品やパーツは中国の場合もございます。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

製品保証期間はどれくらいでしょうか。

Moxa


以下のURLをご参照ください。
Moxa Warranty Policy

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

RoHS2に対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH規則に対応していますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

chemSHERPAの調査は可能ですか?

Moxa


調査可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

含有物質調査の依頼は可能ですか?

Moxa


調査内容によって対応可否が異なるため、都度ご相談ください。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

グリーン調達の調査は可能ですか?

Moxa


調査内容によって対応可否が異なるため、都度ご相談ください。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングはメタルケーブル、光ケーブル混在可能ですか?

Moxa


混在可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボチェーンはメタルケーブル、光ケーブル混在可能ですか?

Moxa


混在可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングV1とV2の混在可能ですか?

Moxa


混在できません。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングとターボチェーンを組み合わせることは可能でしょうか?

Moxa


ターボリングで構成したネットワークにターボチェーンで増設することは可能です。
