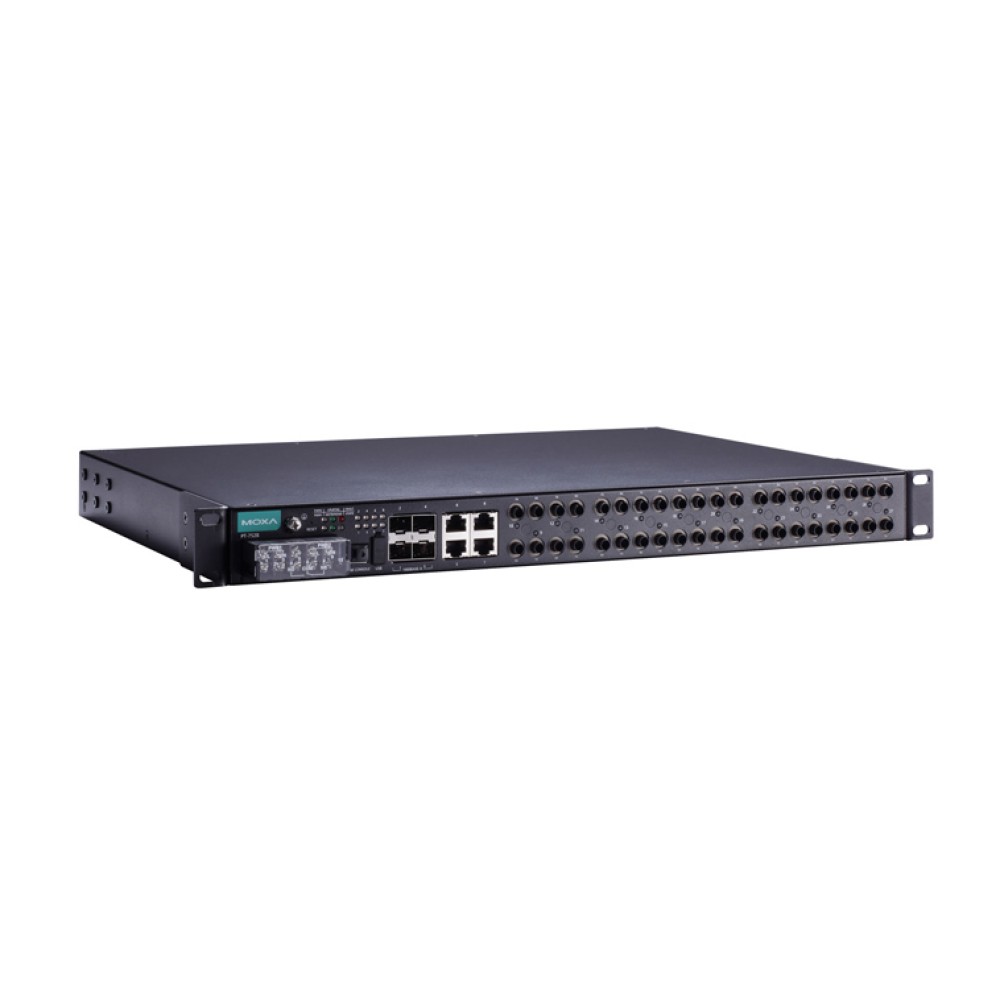

PT-7528-20MST-4TX-4GSFP-HV
IEC 61850-3,28ポートモジュラマネージド ラックマウントイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEC 61850-3、IEEE 1613（電力変電所）準拠
- 電力SCADAのためのIEC 61850-90-4スイッチデータモデリングに基づくMMSサーバをビルトイン
- Noise Guard™ワイヤースピードゼロパケットロス技術
- Turbo RingおよびTurbo Chain（リカバリタイム<20ms @250スイッチ）、RSTP/STPおよびMSTPによるネットワークの冗長性
- VLAN Unaware：特定のIEDが受信する優先タグ付きフレームのサポート
- ユニバーサル24/48 VDCまたは110/220 VDC/VAC電源範囲の絶縁された冗長電源入力
- -40から85℃動作温度範囲
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

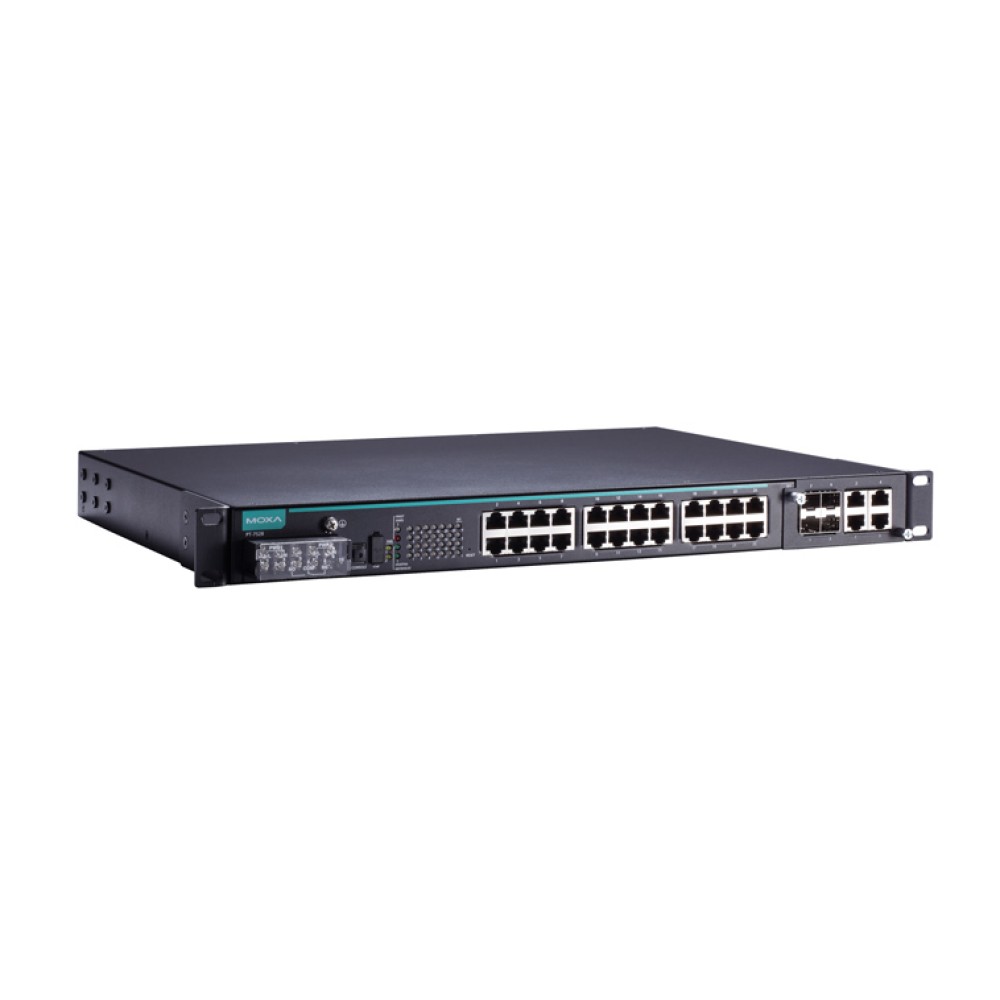

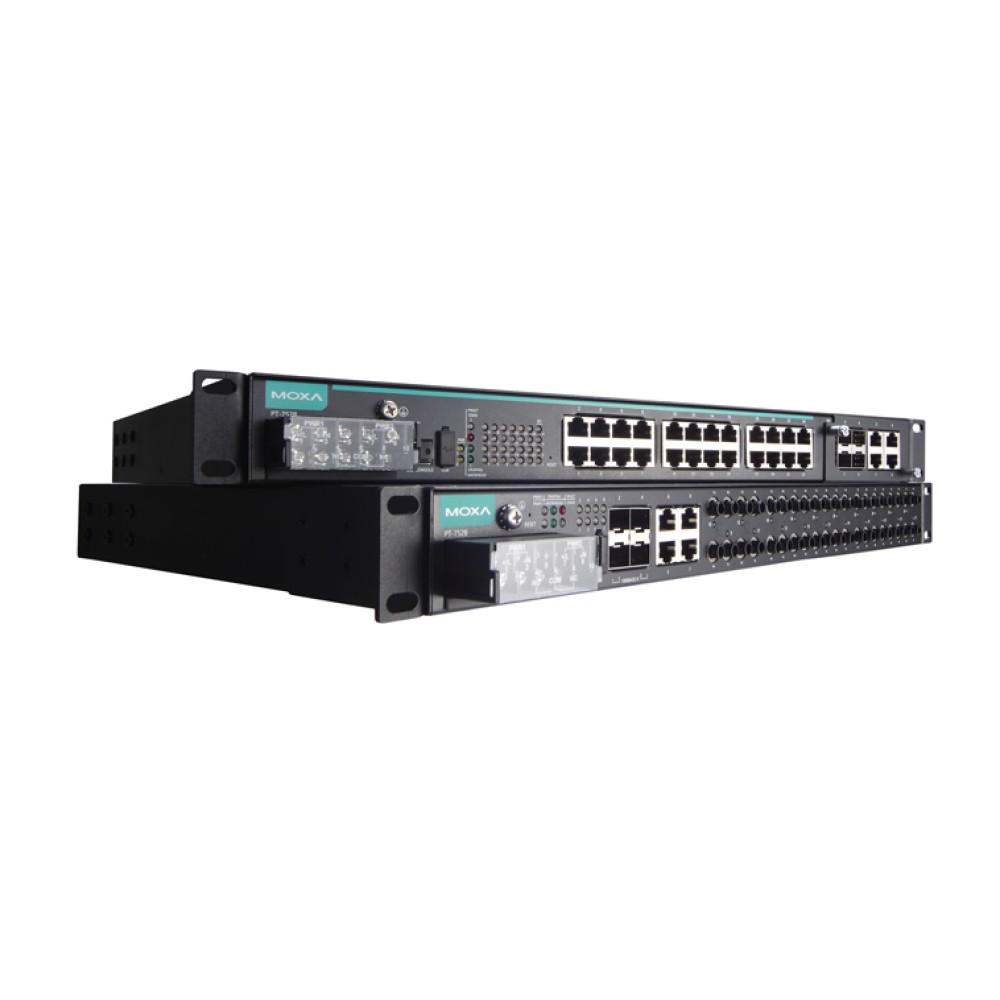

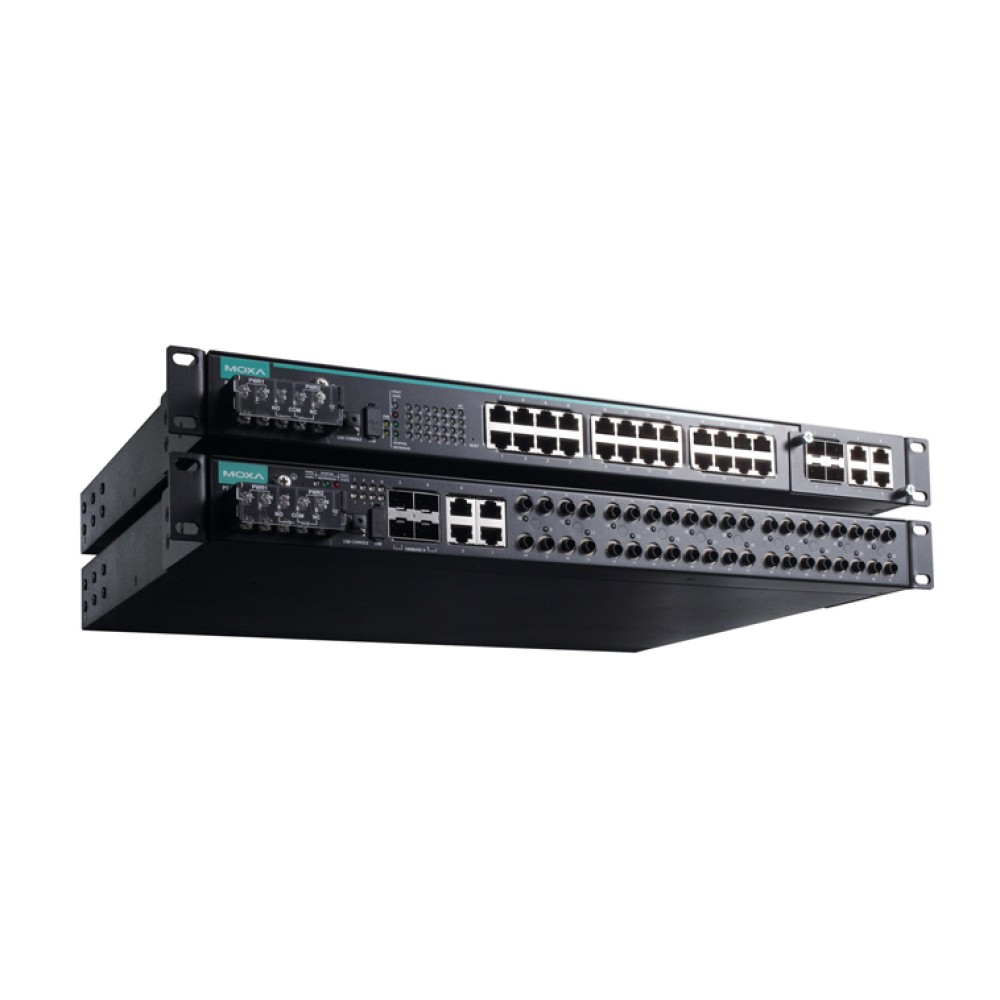

PowerTrans PT-7528シリーズは、極めて苛酷な環境で動作する電力変電所オートメーションアプリケーション用に設計されています。Moxaの最新Noise Guard™技術を使用したPT-7528シリーズは、IEC 61850に準拠するだけでなく、そのEMC免疫はゼロパケットロスを保証するためのIEEE 1613 class 2規格を超える一方、ワイヤスピードの送信を保証します。PT-7528シリーズは、重要なパケットの優先順位付け（GOOSE、SMVおよびPTP）、ビルトインMMSサーバおよび変電所の自動化のために必要な特別に設計された設定ウィザードを備えています。また、ギガビットイーサネット、冗長リングおよび110/220VDC/VAC絶縁型冗長電源を備えたPT-7528シリーズは、更に通信の信頼性の向上およびケーブリング／ワイヤリングコストを低減することができます。多くの種類のPT-7528モデルは、複数のポート設定をサポートし、最大28カッパーまたは光ファイバポートおよびアップリンクのための4ギガビットポートを備えています。PT-7528は、これらの機能を活かすことで、より大きな柔軟性を提供することができるので様々な産業のアプリケーションに最適です。
IEC 61850-3/IEEE 1613および IEEE 1588プロトコルを使用して構築された世界の300以上のスマート変電所で導入された成功例
IEC 61850を使い変電所の信頼性、可用性、保守性を強化してスマート変電所を実現
EC 61850を使い変電所をよりスマートにします
IEC 61850の最終のゴールは、よりインテリジェント、より完全なオートメーションを電力変電所に組み入れることにより新しく電力配電産業を変革させることにあります。インテリジェント電子デバイス(IED)を使い変電所のプロセス層の中に深く新しいコントロールとオートメーションを拡大させることにより、集中化したリモートコントロールhubからリアルタイム監視および管理が可能となります。
IEC 61850を使ったインテリジェント変電所は、下記の3つの基本的な機能により特徴づけられます。
- すべての一次変電所のマシナリ類（スイッチギア、変圧器）は、デバイスインテリジェンスの比較的高いレベルで設計
- すべての二次変電所のデバイスはネットワーク接続される
- すべてのルーチンオペレーションと管理は、完全に自動化される
変電所オートメーションのためにMMSおよびSNMPを使用してITマネジメントを統合
電力変電所は、効率的で安全なコントロールを保証するために高精度の自動監視およびメッセージングに依存する時間にクリティカルなシステムです。これらのシステムを構成する機器は、従って確実でスピーディな反応時間を保証するリアルタイムのフィードバックを提供する信頼性が高く効率的である必要があります。しかし、様々なクラスの変電所は、これらの問題に対して異なるアプローチをします。最新の"スマート"変電所は、適合の目的および将来にわたり保証を必要とするオートメーションシステムとしてスイッチギアと変圧器の監視およびコントロールにIEC 61850により定義されたインテリジェント電子デバイス（IED)を使用します。IEC 61850を使用する、これらのシステムは、MMS（Manufacturing Messaging Specification＝製造メッセージ仕様）、GOOSE（Generic Object-Oriented Substation Events＝汎用オブジェクト指向変電イベント）、SMV（real-time Sampled Measurement Values＝サンプリング測定値）を使用して統合されます。
