Rose Electronics

QuadraVista HDMI

クワッド(4)ビデオKVMスイッチ - HDMI

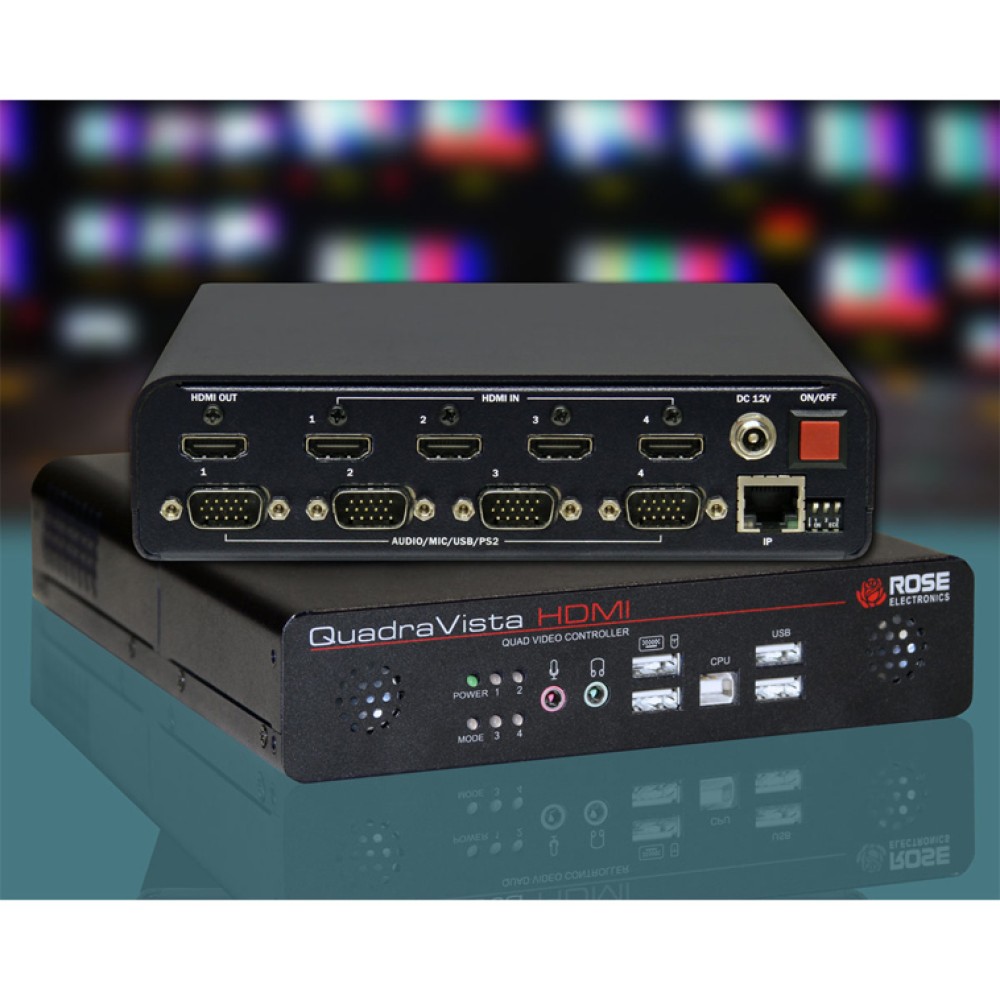

  • quadravista-hdmi_01

主な製品特長

  • 4 コンピューターを同時に1台のモニターにディスプレイ
  • 各ウインドウにライブビュー、リアルタイムデータの提供
  • HDMI/DVI双方をサポート (DVIはDVI-HDMIアダプタが必要)
  • 最大解像度1920×1200 @ 50/60Hz または 1600×1200 @ 75 Hz
  • ビデオ入力信号を自動検出し適当な解像度でモニターに出力
  • 1台のモニターで最大4つのHDMI信号の制御
  • 分割画面は4分割することも (サイズ・位置調整可能)、または フルスクリーンにすることも可能
  • タッチスクリーンパネルサポート
  • HDCP準拠
  • PiP (Picture in Picture) サポート
  • 4アナログオーディオ入力をサポート、2つのスピーカー内蔵
  • ローカルヘッドホン、マイク用ポート装備
  • 3Dボーダ、ラベル、音量バー、背景など、ディスプレイのカスタマイズも可能
  • ソースのコンピューターをキーボード・マウスでフルコントロール
  • USB、PS/2どちらのキーボード・マウスもサポート
  • USB hubの接続可能。USB hubにはUSB接続のプリンタ、カメラ、フラッシュドライブ、タブレットディスプレイなど様々なUSB 1.1、2.0デバイスが接続できるのでお客様のニーズに合わせて様々な使用方法が可能
  • キーボードから画面コントロールが可能。例えば、Windowsのトグル、音量調節、フルスクリーンモードと分割のトグル、オーディオソースの切替え
  • リモートでノートPCを接続すると、そこからリモートでコントロールが可能。ローカルコントロールも勿論可能。コントロールはHyperTerminalを使用してASCIIコマンド または イーサネット上のIPコントロールも可能

FCC

カテゴリー
製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

4HDMI/DVI (DVIの場合はDVI-HDMIアダプタ使用) ビデオイメージソースを1つのディスプレイに表示するビデオKVMスイッチです。QuadraVista HDMIは、1台のディスプレイ上に最大4つのHDMIビデオソースの表示およびコントロールができる能力を備えた柔軟かつ強力なマルチビューディスプレイ製品です。4分割の各々は、ディスプレイ上において任意のサイズあるいは位置を調節し配置することができます。QuadraVista HDMIは、ローカル、ハイパーターミナルを使用したASCIIコマンドあるいはオーバーIPによるサードパーティのコントローラーからのアクセスが可能です。QuadraVista HDMIは、HDMIおよびDVIのビデオを同時サポートします。QuadraVista HDMIのビデオ機能は、入力信号の自動センシング、Picture-in-Picture (画面の一部に小さい別の画面を表示する機能)、ビデオ損失および自動出力モニタ解像度を検知します。

QuadraVistaHDMI - イメージ

アプリケーション

推奨する使用方法：
  • セキュリティーカメラ
  • トレーディングルーム
  • デジタルサイネージ
  • ブロードキャスティング

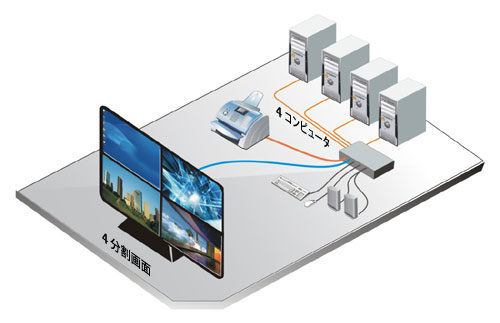

アプリケーション - イメージ
サイズ174mm(W)×260.6mm(D)×44mm(H)
重さ1.26Kg
解像度最大1920×1200 @ 50/60 Hz、1600×1200 @ 75 Hz
電源入力：100～240VAC、50/50Hz
出力：12 VDC、5A、60W
コネクターポート前面パネルUSBタイプA (キーボード) ×1
USBタイプA (マウス) ×1
USB 2.0 タイプA×2
マイク×1
ヘッドフォン×1
USBタイプB (リモートキーボード、マウス制御) ×1
背面パネルDB15 (PCのUSB/PS/2/オーディオ用) ×4
HDMI (PC Video In) ×4
HDMI (DVIモニター) ×1
RJ45 (イーサネット) ×1
電源ポート×1
LEDPC 1/2/3/4 – コンピューターアクティブ/スタンバイモード
Mode – ホスト または リモート
電源 – パワーオン/オフ
動作温度0～40℃
保管温度-10～50℃
湿度0～80% (結露なきこと)
認定FCC/CD/C-Tick/Class B

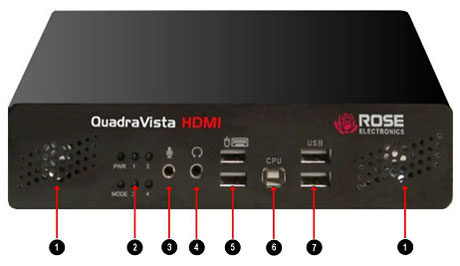

前面パネル

QuadraVistaHDMI - 外観図
  1. 【ステレオスピーカー】選択されたコンピューターからのオーディオ
  2. 【表示】
    [PWR] Green – ユニットON
    [MODE] Green – ローカルキーボード/マウスコントロール
    [1、2、3、4 ]
    Yellow – リモートコンピューターコントロール
    Green – リモートで動作しているコンピューター
    Yellow – スタンバイ
    ブランキング – リブート または コンピューター電源OFF
  3. 【ヘッドフォン】ヘッドフォンに接続
  4. 【USB HID】ローカルキーボード および マウスに接続
  5. 【USB】リモートコンピューターに接続
  6. 【USB 2.0ポート】USB 2.0 hubなどに接続

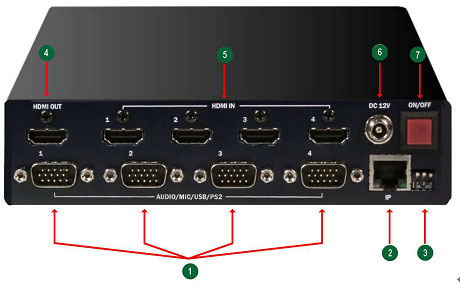

背面パネル

QuadraVista HDMI - 外観図
  1. 【HD15コネクター】All-in-oneケーブルを使い4台のコンピューターのUSB、PS/2、オーディオに接続cable
  2. 【IPコネクター】IPコントロール用イーサネットRJ45コネクター：ルーター経由で最大2リモートコンピューターに接続
  3. 【Dipスイッチ】USBホストコントローラをアップデートまた工場出荷時のデフォルトセッティングにユニットをリセット
  4. 【HDMI出力】モニターのHDMI/DVI信号ケーブルに接続
  5. 【HDMI入力】HDMI/DVI (YPbPr) 入力用HDMIコネクター
  6. 【電源コネクター】電源アダプタ接続用
  7. 【On/Offスイッチ】ユニットの電源ON/OFF
QV-4KVMHDMIクワッド(4)ビデオKVMスイッチ - HDMI

【同梱品】

  • HD15 All-in-one ケーブル
  • HDMI mm ケーブル
  • USB A/B ケーブル
  • +12VDC 電源ユニット
