Pepperl + Fuchs Comtrol(旧Comtrol)

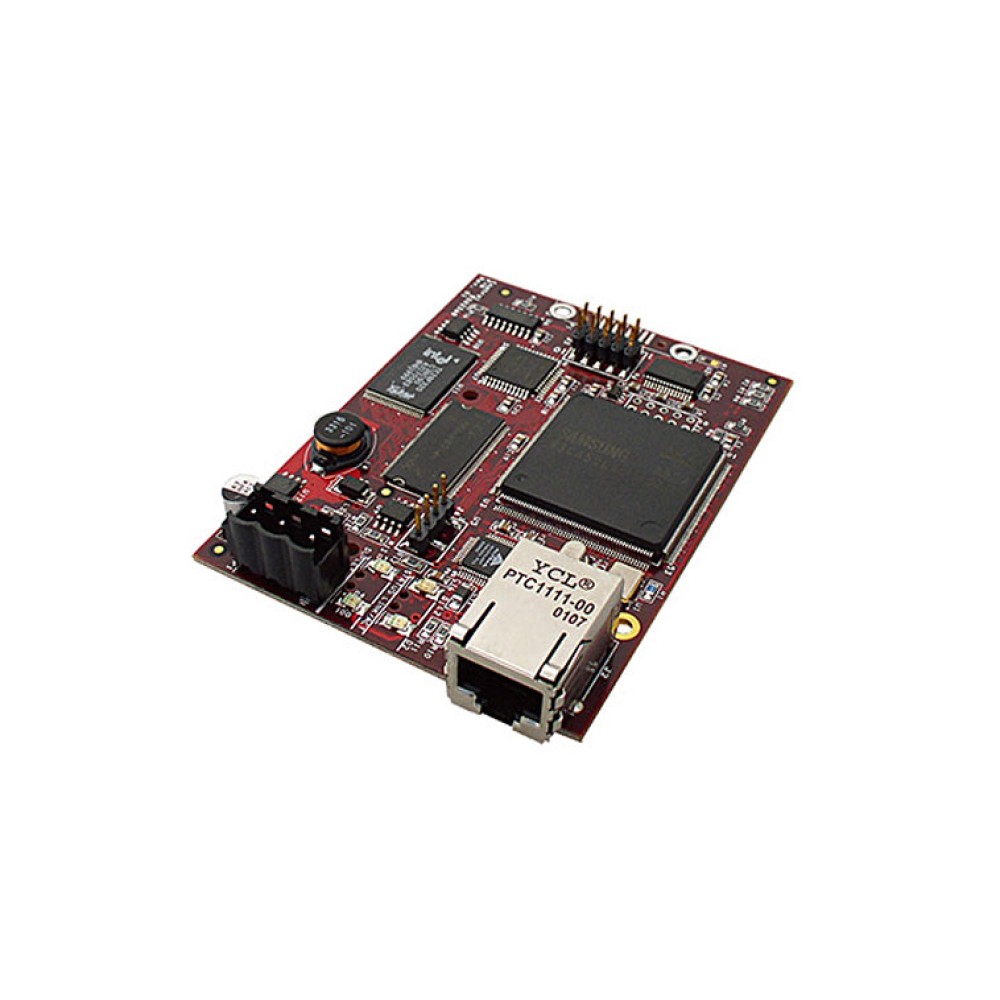

DeviceMaster® RTS 1ポート VDC 組込DB9

1ポートシリアルデバイスサーバー,DB9接続,5-30VDC ,組込 RS-232C/422/485

販売終了

本製品は 販売を終了いたしました。

主な製品特長

  • シリアルケーブルの長さに制限がなく、イーサネットを通してシリアルデバイスがどこにあってもホストPCとの通信が可能
  • インタフェースはRS-232/422/485をソフトウェアにより選択可能
  • COM、TTY、TCP/IP のソケット通信モードをサポート
  • Webベースの設定により、セットアップや管理の変更が速くて簡単
  • eメールによるイベント通知で管理者に接続やセキュリティの問題をリアルタイムで警告
  • さまざまな厳しい環境で動作する-37~74℃の広い産業用動作温度範囲
  • 電圧変換器がいらない広い入力電源電圧範囲
  • PortVision® DX リモート監視・管理ソフト
  • CE RoHS2 準拠
  • IPV6 をサポート

CE

UL

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

Comtrol のDeviceMaster® RTS 1-Port Embedded VDCは、キオスク、郵便物仕分けシステムやATMのような大きなシステムのシリアル通信機器のネットワーク化のために設計された1ポート・デバイス・サーバです。DeviceMaster® RTSをNS-Link™ ドライバ ソフトとホストPCと共に使用しますと、イーサネット上またはインターネット経由のCOMポートやTTYポートに置き換えられます。
ソフト変更なしで既存のシリアルデバイスとPCを接続したい場合に、一組のDeviceMaster® RTSがTCPやUDPと言ったソケット接続によるネットワークを経由し、シリアルデータをシームレスに転送するポイント ツー ポイントのシリアル通信路を構築します。
DeviceMaster® RTS Embeddedは、イーサネットに接続されたデバイスのマーケティングと製造がたいへん容易になります。貴社と貴社のお客様に最適なソリューションです。

ネットワーク プロトコル
ネットワーク プロトコル Telnet、HTTP、SNMP、DHCP、RARP、ARP、BOOTP、Ping、
IP マルチキャストデータ伝送をサポート
シリアル通信
インタフェース RS-232C/422/485(ソフトによる選択)
ボー・レート 50 bps~230 kbps
データ ビット 7 または 8
パリティ 奇数、偶数 または なし
ストップ ビット 1 または 2
特長
特長 セットアップが容易
ソフトによるシリアルポート インタフェースの選択
PortVision® リモート管理ソフトウェア
PCベースまたはWebベースのシリアルポート設定
ウォッチドッグ リセット
ハード
シリアル コネクタ Header IDC10 × 1
イーサネット ポート 10/100 BASE-T × 1
プロセッサ ARM7 44MHz
メモリ 8MB RAM、4MB Flash
LED 表示 Status、Ethernet Link/Activity、Collision、100MB Ethernet、各ポートのRX/TX
電気的仕様
電源入力 5~30 VDC
消費電力 2.5 W
サージ保護 15 kV
環境仕様
動作温度 -37~74°C
保管温度 -40~85°C
相対湿度 5~95%
高度 0~3,048 m
発熱量 8.5 BTU/Hr
平均故障間隔(MTBF) 46.2 年
輸出情報
梱包重量 0.31 kg
梱包サイズ 231.9 x 76.2 x 176.3 mm
UPC コード 7-56727-99470-1
ECCN 5A992
スケジュール B 番号 8471.80.1000
規制・規格
イミュニティ EN55024、EN61000-4-2、EN61000-4-3、
EN61000-4-4、EN61000-4-5、EN61000-4-6、
EN61000-4-8、EN61000-4-11、IEC 61000-4-2、
IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、
IEC 61000-4-6、IEC 61000-4-8、IEC 61000-4-11
エミッション EN55022 & A1:2000、CISPR-22、ICES-003
安全性 EN60950、IEC 60950、CSA C22.2 No. 50/UL60950
その他 CE RoHS2 準拠

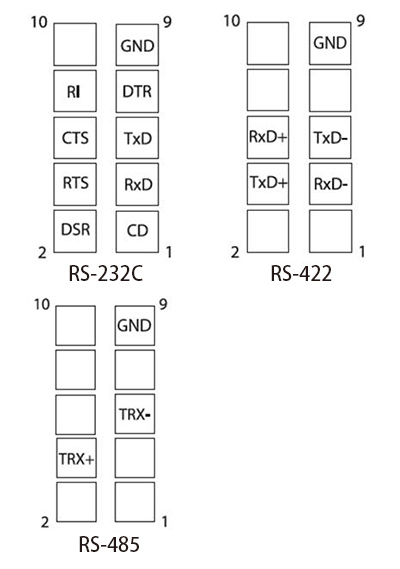

ピン配置

DeviceMaster® RTS 1ポート VDC 組込DB9 1ポートシリアルデバイスサーバ、
DB9接続、5-30VDC 、
組込 RS-232C/422/485

RoHS2対応してますか?

Pepperl + Fuchs Comtrol(旧Comtrol)


対応しております。
