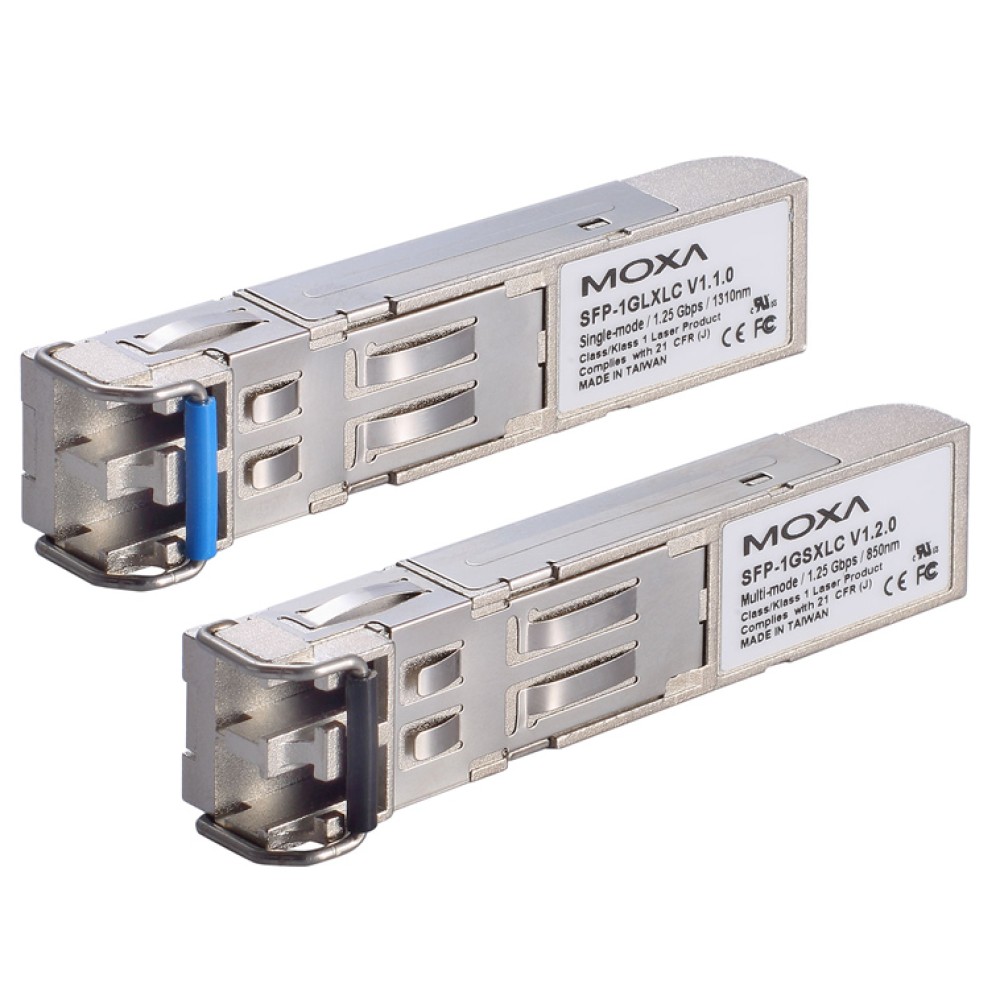

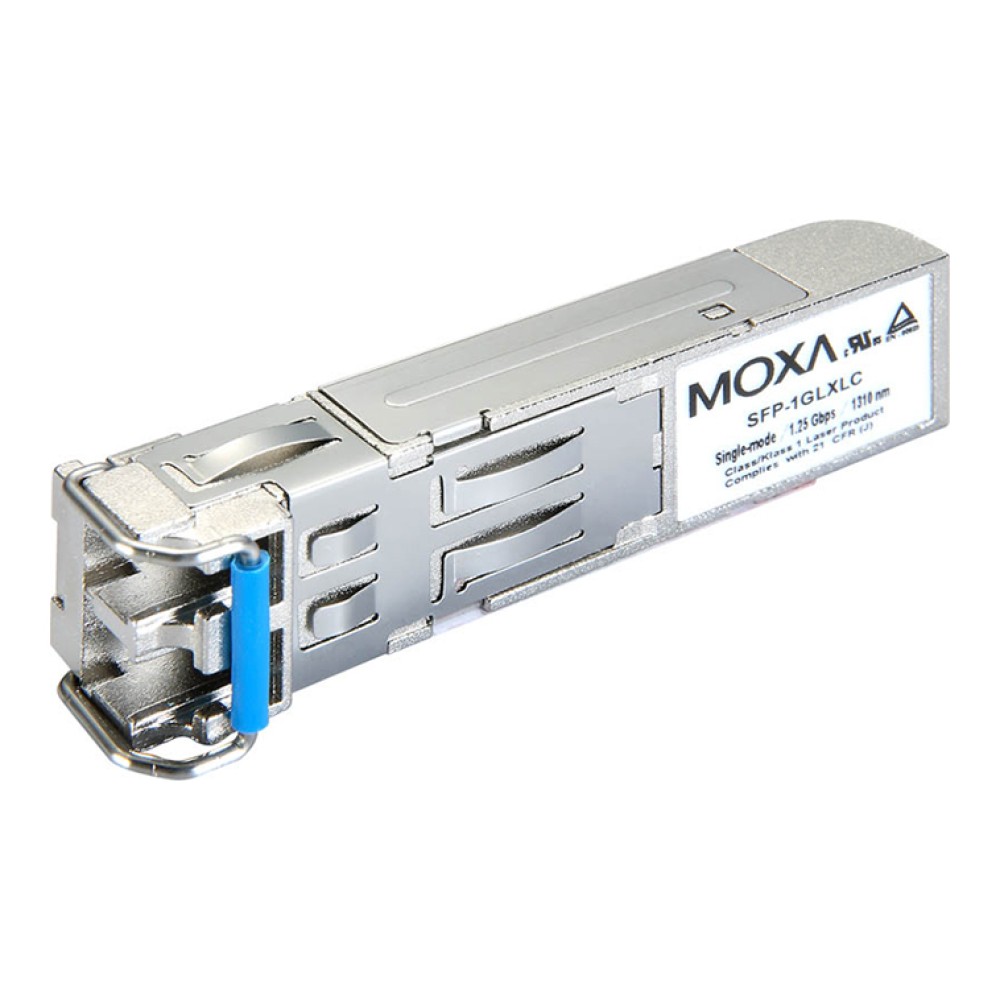

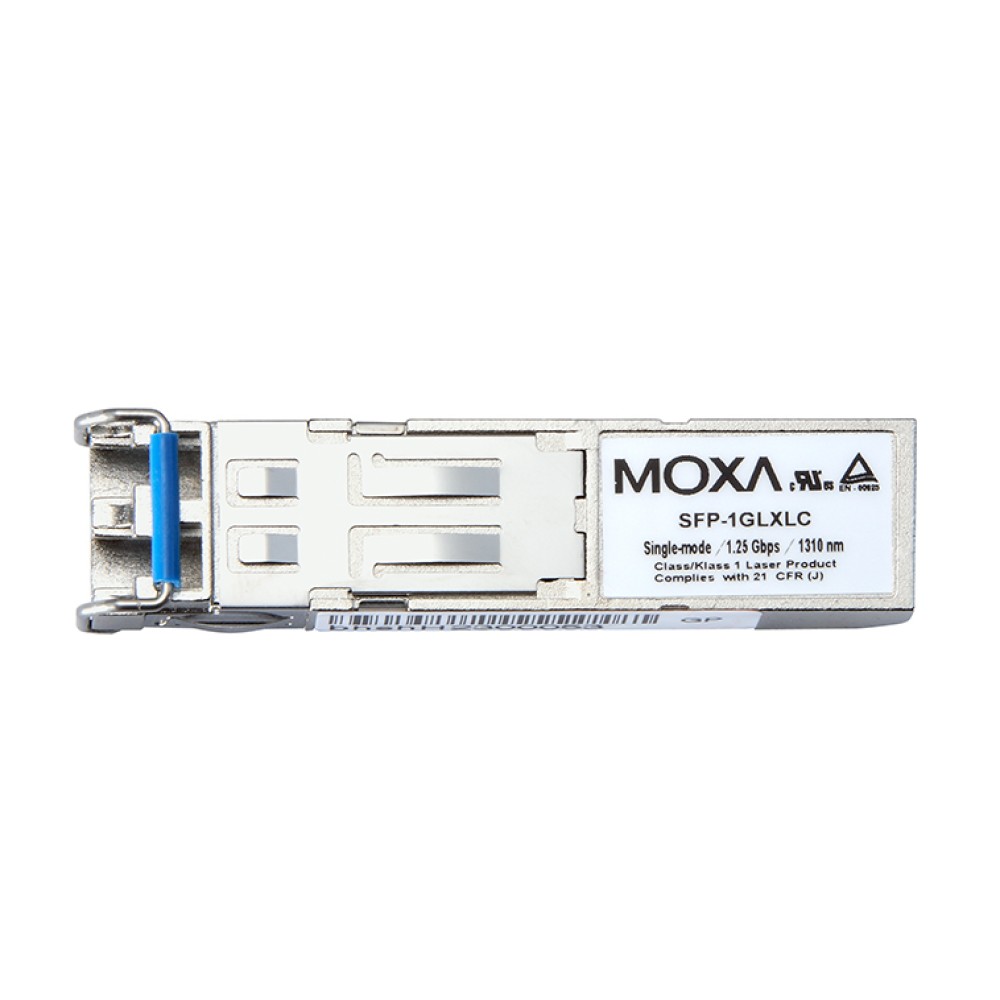

SFP-1GLXLC
1GポートギガビットイーサネットSFPモジュール 伝送距離 10km
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- デジタル診断モニター機能
- -40 ～ 85℃の動作温度範囲 (Tモデル)
- IEEE 802.3z準拠
- 差動LVPECL入力 および 出力
- TTL信号検出インジケーター
- ホットプラグ可能なLCデュプレックスコネクタ
- Class1レーザー製品、EN 60825-1に準拠
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
SFP-1Gシリーズの1ポートギガビットイーサネットSFPモジュールは、Moxaの幅広いイーサネットスイッチのオプションアクセサリーとして利用できます。
MoxaイーサネットSFPモジュール製品互換性の詳細については、
MoxaイーサネットSFPトランシーバー製品互換性 (PDFファイル)をご参照下さい。
| イーサネットインターフェース | |
| ポート | 1 |
|---|---|
| コネクタ | デュプレックスLCコネクタ シンプレックスLCコネクタ (WDMタイプのみ) |
| 光ファイバ | 下記の表をご参照下さい |
| 標準的な距離：指定されたファイバートランシーバーの標準的な距離に到達するには、式を参照してください：リンクバジェット (dB) >分散ペナルティ (dB) +総リンク損失 (dB) | |
| 電子パラメータ | |
| 消費電力 | max.1W |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 85℃ |
| 保管温度 (パッケージを含む) | -40 ～ 85°C |
| 周囲相対湿度 | 5 ～ 95% (結露しないこと) |
| 認証 | |
| 安全 | CE、FCC、TUV (EN 60825)、UL 60950-1 |
| マリン | DNV-GL |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
光ファイバ
| ギガビットイーサネットSFP | |||||||
|---|---|---|---|---|---|---|---|
| SFP-SX | SFP-LSX | SFP-LX | SFP-LH | ||||
| トランシーバーのタイプ | マルチモード | マルチモード | シングルモード | シングルモード | |||
| ファイバーケーブルタイプ | OM1 | OM2 | OM1 | OM2 | G.652 | G.652 | |
| 標準的な距離 | 300m | 550m | 1km | 2km | 10km | 30km | |
| 波長 | 通常 (nm) | 850 | 1310 | 1310 | 1310 | ||
| TX範囲 (nm) | 830 ～ 860 | 1270 ～ 1355 | 1280 ～ 1355 | 1280 ～ 1355 | |||
| RX範囲 (nm) | 770 ～ 860 | 1260 ～ 1610 | 1260 ～ 1610 | 1260 ～ 1610 | |||
| 光パワー | TX範囲 (dBm) | -4 ～ -9.5 | -1 ～ -9 | -3 ～ -9 | -3 ～ -8 | ||
| RX範囲 (dBm) | 0 ～ -18 | -1 ～ -19 | -3 ～ -21 | -3 ～ -23 | |||
| リンクバジェット (dB) | 8.5 | 10 | 12 | 15 | |||
| 分散ペナルティ (dB) | 4.3 | 3.6 | 5 | 5 | 1 | 1 | |
SFP-LHX、ZX、EZX、またはEZX-120を接続する場合は、減衰器を使用して、過度の光パワーによってトランシーバーが損傷しないようにすることをお勧めします。 | |||||||
| ギガビットイーサネットSFP | |||||
|---|---|---|---|---|---|
| SFP-LHX | SFP-ZX | SFP-EZX | SFP-EZX-120 | ||
| トランシーバーのタイプ | シングルモード | シングルモード | シングルモード | シングルモード | |
| ファイバーケーブルタイプ | G.652 | G.652 | G.652 | G.652 | |
| 標準的な距離 | 40km | 80km | 110km | 120km | |
| 波長 | 通常 (nm) | 1310 | 1550 | 1550 | 1550 |
| TX範囲 (nm) | 1280 ～ 1340 | 1530 ～ 1570 | 1530 ～ 1570 | 1530 ～ 1570 | |
| RX範囲 (nm) | 1260 ～ 1610 | 1260 ～ 1610 | 1260 ～ 1610 | 1100 ～ 1600 | |
| 光パワー | TX範囲 (dBm) | +3 ～ -4 | +5 ～ 0 | +5 ～ 0 | +3 ～ -2 |
| RX範囲 (dBm) | -1 ～ -24 | -1 ～ -24 | -9 ～ -30 | -8 ～ -33 | |
| リンクバジェット (dB) | 20 | 24 | 30 | 31 | |
| 分散ペナルティ (dB) | 1 | 1 | 1 | 2 | |
SFP-LHX、ZX、EZX、またはEZX-120を接続する場合は、減衰器を使用して、過度の光パワーによってトランシーバーが損傷しないようにすることをお勧めします。 | |||||
| WDMギガビットイーサネットSFP | |||||
|---|---|---|---|---|---|
| SFP-10A | SFP-10B | SFP-20A | SFP-20B | ||
| トランシーバーのタイプ | シングルモード | シングルモード | |||
| ファイバーケーブルタイプ | G.652 | G.652 | |||
| 標準的な距離 | 10km | 20km | |||
| 波長 | 通常 (nm) | TX 1310、RX 1550 | TX 1550、RX 1310 | TX 1310、RX 1550 | TX 1550、RX 1310 |
| TX範囲 (nm) | 1270 ～ 1355 | 1530?1570 | 1270?1355 | 1530?1570 | |
| RX範囲 (nm) | 1480 ～ 1580 | 1260 ～ 1360 | 1480 ～ 1580 | 1260 ～ 1360 | |
| 光パワー | TX範囲 (dBm) | -3 ～ -9 | -2 ～ -8 | ||
| RX範囲 (dBm) | -3 ～ -21 | -2 ～ -23 | |||
| リンクバジェット (dB) | 12 | 15 | |||
| 分散ペナルティ (dB) | 2 | 3 | |||
| |||||
| WDMギガビットイーサネットSFP | |||
|---|---|---|---|
| SFP-40A | SFP-40B | ||
| トランシーバーのタイプ | シングルモード | ||
| ファイバーケーブルタイプ | G.652 | ||
| 標準的な距離 | 40km | ||
| 波長 | 通常 (nm) | TX 1310、RX 1550 | TX 1550、RX 1310 |
| TX範囲 (nm) | 1290 ～ 1330 | 1530 ～ 1570 | |
| RX範囲 (nm) | 1480 ～ 1580 | 1260 ～ 1360 | |
| 光パワー | TX範囲 (dBm) | +2 ～ -3 | |
| RX範囲 (dBm) | -1 ～ -23 | ||
| リンクバジェット (dB) | 20 | ||
| 分散ペナルティ (dB) | 1 | ||
| |||
| SFP-1GLXLC | トランシーバーのタイプ：シングルモード 標準的な距離：10 km 動作温度：0 ～ 60℃ |
|---|
