ATEN

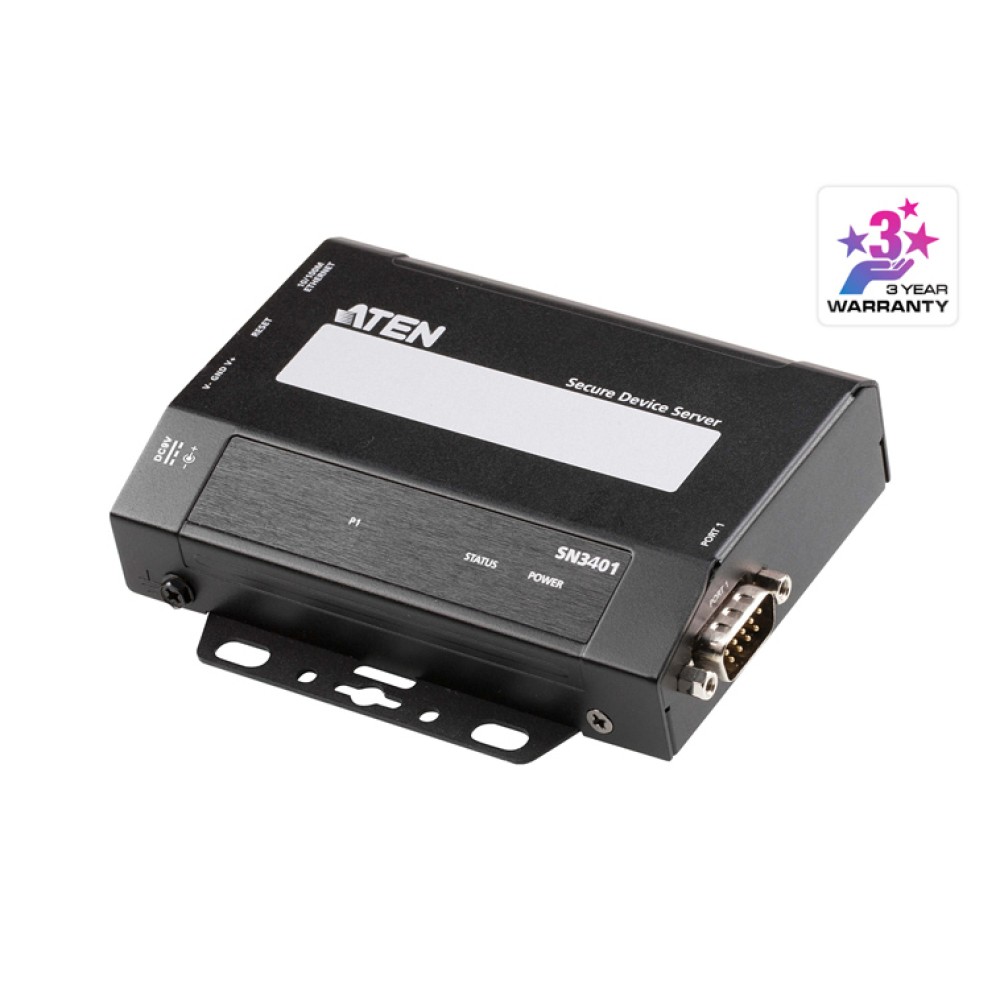

SN3401

1ポート RS-232C/422/485 セキュアデバイスサーバー

主な製品特長

イーサネット経由のセキュア・シリアルデータ伝送用RS-232C/422/485シリアルポートを1ヶ所または2ヶ所搭載
セキュアオペレーションモード - リアルCOM、TCPサーバ/クライアント、シリアルトンネルサーバ/クライアント、コンソール管理、コンソール管理ダイレクト (SSH)
フェイルセーフ電源用の冗長電源入力 (電源ジャックおよびターミナルブロック)
Modbus TCPとModbus RTU/ASCIIプロトコル間の変換を行うModbusゲートウェイとして使用可能

シリアル機器のイーサネット接続を実現

1または2ポートのRS-232Cシリアル通信データをイーサネット経由でセキュアに伝送
ソフトウェアで設定可能な終端 (120Ω) と、RS-485モードに統合されたロー/ハイ抵抗 (1kΩまたは150kΩ) をプルして、信号の反射を回避
セキュアオペレーションモード - リアルCOM、TCPサーバ/クライアント、シリアルトンネルサーバ/クライアント、コンソール管理、コンソール管理ダイレクト (SSH)
標準オペレーションモード - リアルCOMポート、TCPサーバ/クライアント、シリアルトンネルサーバ/クライアント、UDP、コンソール管理 (Telnet)、コンソール管理ダイレクト (Telnet)
Windows、Linux、UNIX対応 Real COM、Real TTY、固定TTYドライバ付属
Javaビューワ (SSH/Telnet)またはPuTTYなどのサードパーティクライアントを介した便利なコンソール管理アクセス
JavaビューワおよびSun Solarisを介したコンソールポートアクセスが容易 (ブレークセーフ)
1ポートあたり最大16の同時セッション対応
Modbus TCPとModbus RTU/ASCIIプロトコル間の変換を行うModbusゲートウェイとして使用可能

ハードウェア

冗長化電源 - AC電源アダプタおよびターミナルブロック
シリアルポート、イーサネットポート、電源にサージ保護機能内蔵
DINレールへの取り付け、壁への取り付け、ラックマウント、卓上設置が可能
110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230.4k、460.8k、921.6k bpsのボーレートをサポート

セキュリティ

TLS 1.2およびRSA 2048-bit暗号化対応
ユーザアクセスおよび制御権限を設定可能
ローカル/リモート共にユーザログイン認証あり
RADIUS等外部認証対応
セキュリティ保護のためのIPアドレスフィルタ

システム管理

分かりやすいwebブラウザGUI
Webベースのクイック・セットアップ・ウィザードでスピーディーな設定が可能
メニュー選択形式のTelnet/SSH CUI
接続されたシリアルデバイス (ターミナルブロックを含む) のオンライン/オフライン検出 - デバイス状態の監視用に、デバイスが (電源障害などの理由で) オフラインの場合にイベント通知を自動的に送信
システムイベントログは内部メモリまたはSyslogサーバに保存
ポートログは内部メモリまたはSyslogサーバに保存
SNMPエージェント対応 (v1 / v2c)
イベント通知 - SMTPメールとSNMPトラップ (v1/v2c)の通知をサポート
システム設定のバックアップ/リストアおよびファームウェアのアップグレードが可能
64KBポートバッファでネットワークがダウンしたときのデータ損失を防止
NTPでタイムサーバと同期
多言語対応webブラウザGUI

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

セキュアなアクセスでシリアルデバイスを瞬時に接続

使いやすく、安全で信頼性の高いソリューションにより、様々なシリアルデバイスをIPベースのイーサネットLANに瞬時に接続することが可能になります。ATEN SN3401 セキュアデバイスサーバは、シンプルで高速なシリアル-イーサネット接続を提供し、ユーザーはどこにいてもPCからシリアルRS-232C/422/485デバイスにリモートでアクセスすることができます。信頼性の高い様々な機能を備えたSN3401ソリューションは、商業用および工業用プロセス制御アプリケーションに最適です。

サージ保護と絶縁保護でシステムの安定性を確保

サージ保護は、安全で信頼性の高い運用を実現するために、あらゆる施設における電気的な保護対策として不可欠な要素です。SN3401 セキュアデバイスサーバは、イーサネット信号の1.5kV磁気絶縁保護に加え、シリアル、イーサネット、電源のサージ保護機能を搭載し、制御不能な電圧スパイクや電流の上昇を防止します。さらに、産業安全規格への準拠はもちろんのこと、IEC 61000-4のサージ波形要件に準拠した試験を実施し、システムの安定性と信頼性を確保しています。

デバイスのセキュリティをあらゆる場面でレベルアップ

産業用IoT時代におけるサイバー攻撃の増加は、システムをダウンさせ、時間と費用の膨大な損失を引き起こす可能性があります。潜在的な脆弱性リスクを回避するために、企業は、定期的なファームウェアのアップグレード、さまざまな暗号化された認証やアクセス制御を含む安全なデータ伝送を保証する多層的な防御システムを必要としています。SN3401は、ネットワークアクセスコントロール、ユーザ認証、データの完全性、機密性など、あらゆるレベルのセキュリティ機能を備えています。さらに、高度なセキュリティ機能を実現するためのオペレーションモードが用意されているため、必要なフィールドデータを取得し、最前線の保護を実現することができます。

包括的なセキュアオペレーションモードを搭載

SN3401は、リアルCOM、TCP、シリアルトンネル、コンソールマネージメント、UDPなど、さまざまなタイプのシリアルデバイスをネットワーク上で認識できるよう、幅広いオペレーションモードを提供しています。各オペレーションモードでは、高度なセキュリティ機能を搭載し、シリアルデータの安全な伝送とオペレーションの効率化をサポートします。

UDPはセキュアモードでは提供されません。

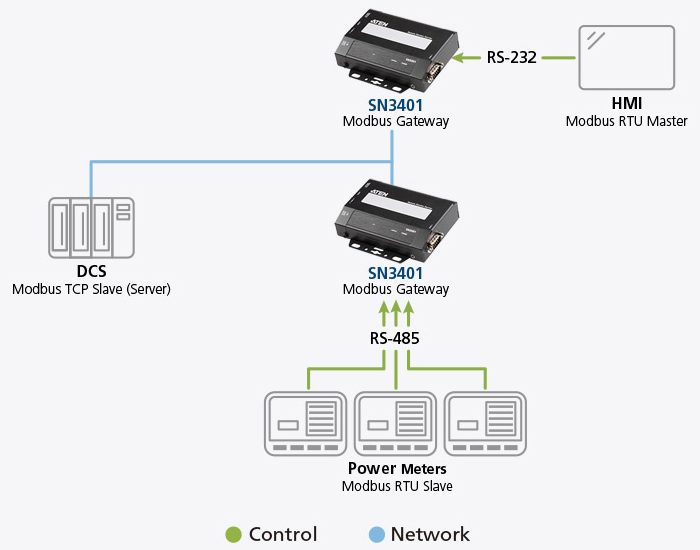

シームレスでコスト効率に優れたModbusゲートウェイ

SN3401は、Modbus TCPとModbus RTU/ASCIIプロトコル間の変換を行う標準的なModbusゲートウェイとして使用することができます。既存のModbus TCPネットワークに Modbusシリアルスレーブデバイスをシームレスに統合し、シリアルマスタデバイスからアクセスできるようにすることが可能です。

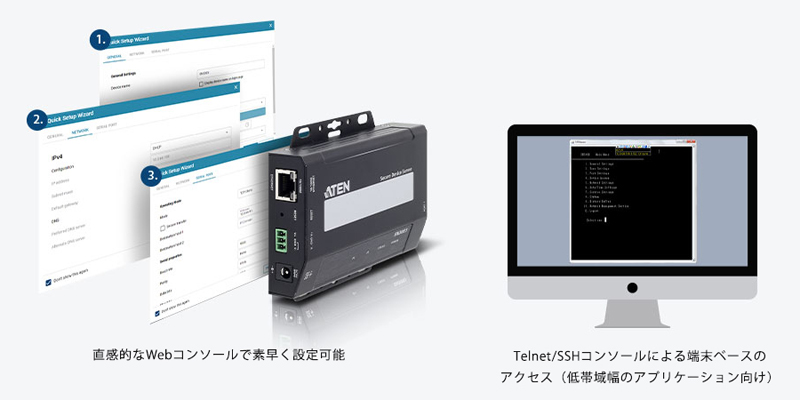

Webコンソール、Telnet/SSHコンソールで簡単セットアップ

SN3401は、3ステップで設定可能なWebコンソールにより、迅速な導入が可能です。そのブラウザアクセスは、直感的な多言語機能によってサポートされており、アプリケーションを有効にするためのわずか3つの設定ステップで、デバイスの迅速な設定と制御を容易にします。これにより、セットアップがシンプルかつ迅速になり、ユーザは平均1分程度でセットアップを完了させることができます。さらに、帯域幅の影響を受けやすいアプリケーションには、低帯域幅ソリューションとしてTelnet/SSHコンソールも用意されています。

トラブルシューティングが簡単

ATENは、データの損失や侵害の深刻さを理解しています。SN3401には 64KBのポートバッファリング機能が搭載されており、ネットワークがダウンした場合でもデータの損失を防ぐことができます。また、シリアルデバイスが停電によりオフラインになったり、ユーザが定義したエラーが発生した場合には、イベント通知がSMTPメールおよびSNMPトラップにより自動送信されます。さらに、操作履歴を記録・追跡するためのシステムイベントログが用意されており、内部メモリやSyslogサーバに保存することができるので、いつでも監視やトラブルシューティングのためにデータを取り出すことができます。

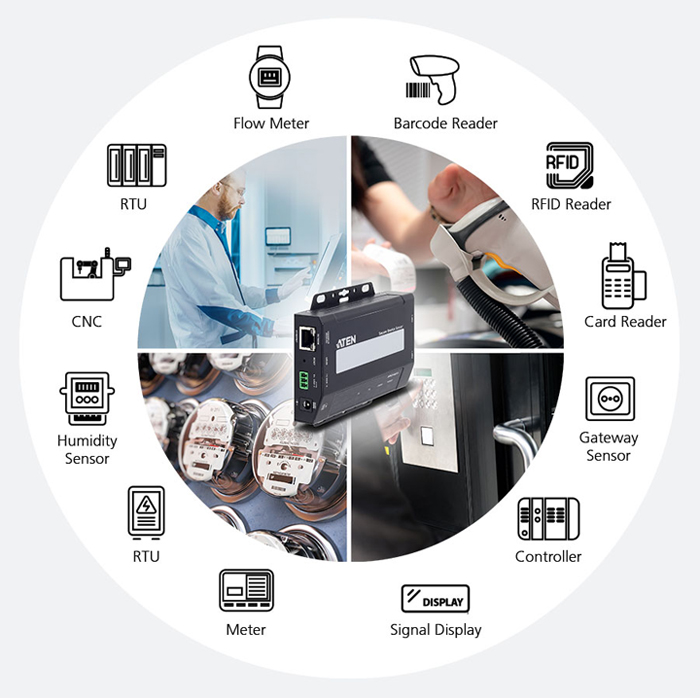

用途シーン

SN3401は、シリアルデバイスを瞬時にネットワーク化し、シリアル - イーサネット接続を必要とするさまざまな商業アプリケーションや産業用プロセスオートメーション環境に導入することが可能です。POS、アクセスコントロール、SCADAシステム、環境モニタリング、センサモニタリング、デバイス管理、リモートサイト管理など、さまざまな用途に対応します。

多彩な取り付けオプション

SN3401はさまざまな設置環境に柔軟に対応することが可能なため、作業現場に合わせて簡単に構成することができます。取り付け方法は、壁掛け、デスクトップ、DINレールマウント、ラックマウント (オプションのキット VE-RMK1Uを使用) など、必要に応じて選択することができます。

製品比較

	SN3401 1ポート RS-232C/422/485 セキュアデバイスサーバ	SN3401P 1ポート RS-232C/422/485 セキュアデバイスサーバ PoE	SN3402 2ポート RS-232C/422/485 セキュアデバイスサーバ	SN3402P 2ポート RS-232C/422/485 セキュアデバイスサーバ PoE
オーバーIP	✔	✔	✔	✔
PoE	N/A	✔	N/A	✔
シリアル規格	RS-232C/422/485
シリアルポート数	1	1	2	2

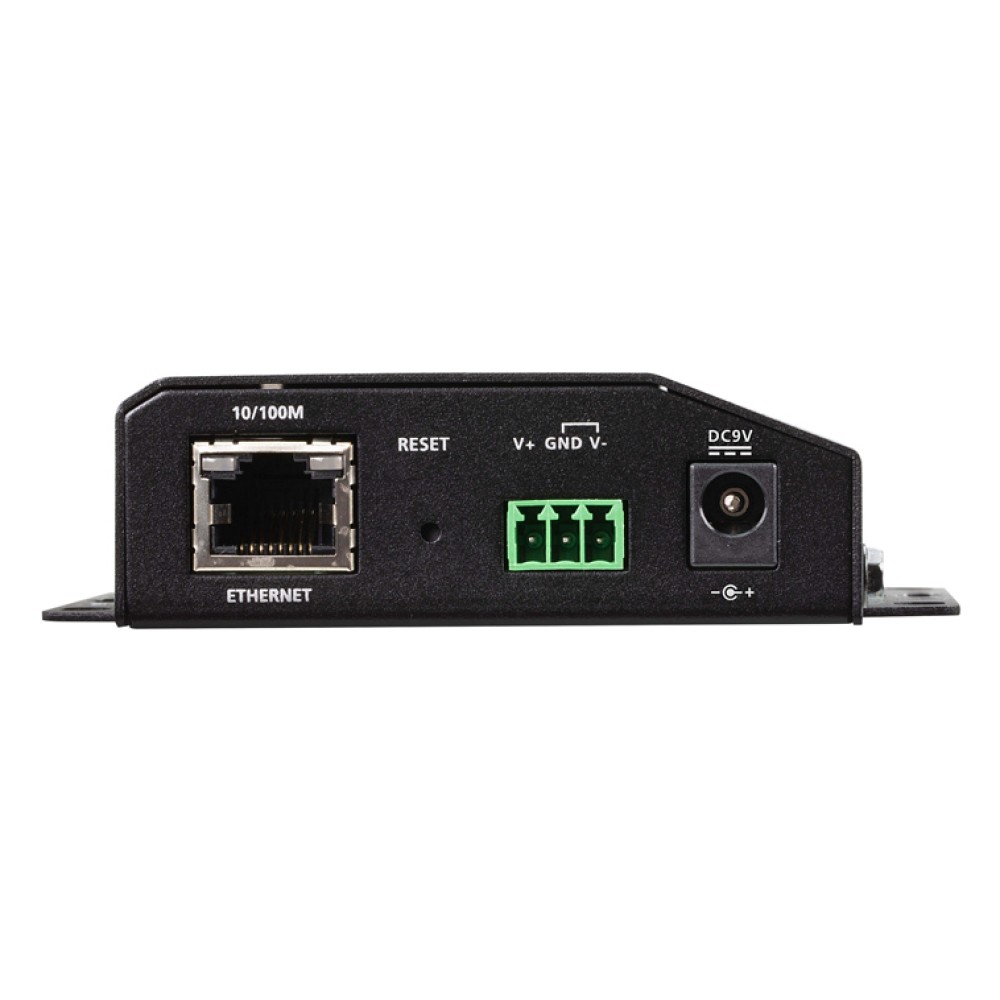

コネクタ

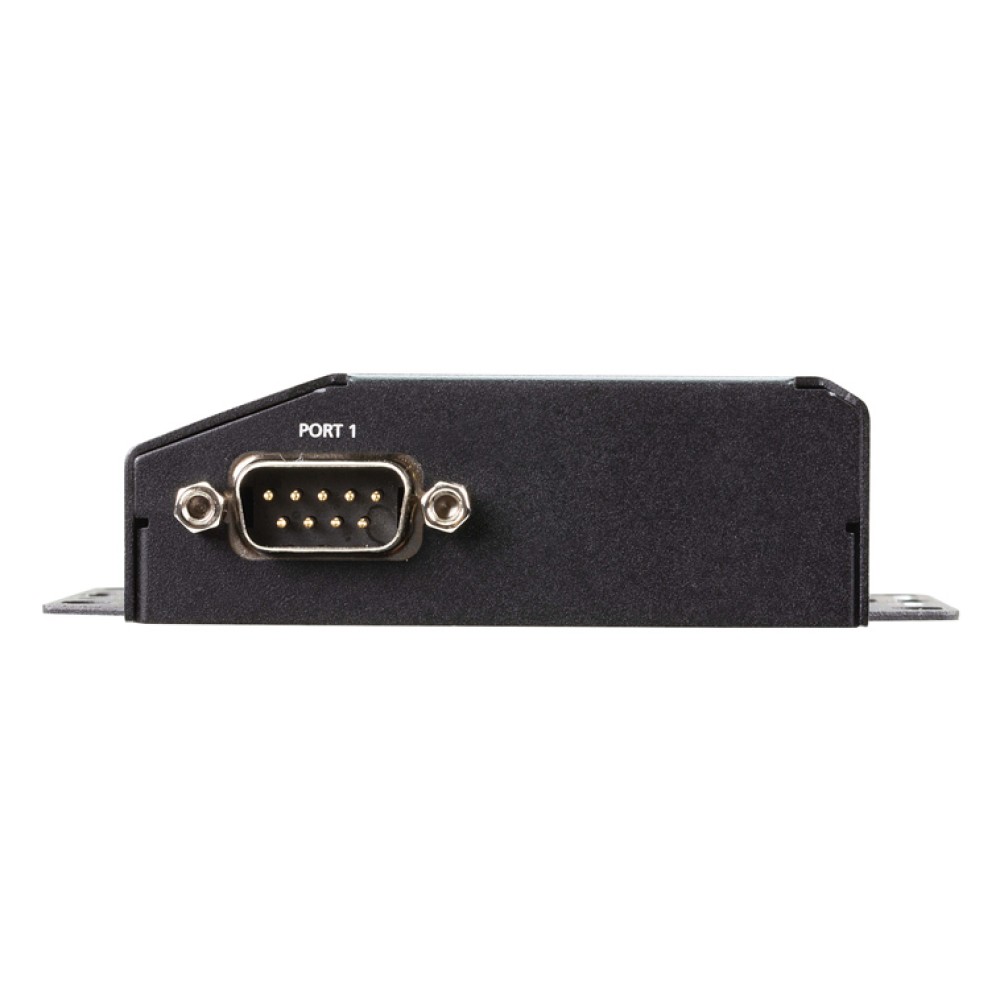

シリアル	DB-9 オス×1
ネットワーク	RJ-45 メス×1
電源	DCジャック×1、3極ターミナルブロック×1
スイッチ
リセット	ピンホール型スイッチ×1
LED
電源	1（Green）
ステータス	1（Yellow Green / Red）
10/100 Mbps	2（Green / Orange）
ポート	1（Green / Orange）
入力電圧
入力電圧	DCジャック：DC 9V（電源アダプタ：9V DC 100～240V AC 50～60Hz）ターミナルブロック：DC 9～48V
消費電力
消費電力	DC9V:1.18W:6BTU DC48V:1.30W:6BTU
インターフェース
シリアル	RS-232C：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND RS-422：Tx+、Tx-、Rx+、Rx-、GND RS-485-4w：Tx+、Tx-、Rx+、Rx-、GND RS-485-2w：Data+、Data-、GND RS-485プルハイ/プルロー：1kΩ、150kΩ ボーレート：110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230400、460800、921600bps データビット：5、6、7、8 パリティ：なし、偶数、奇数、スペース、マーク　ストップビット：1、1.5、2 フローコントロール：RTS/CTS、DTR/DSR、XON/XOFF
ネットワーク	10 /100Base TX、1.5kV磁気分離保護機能を内蔵
規格準拠
規格準拠	EMC：EN55032/35 EMI：CISPR32、FCC Part 15B Class A EMS： IEC61000-4-2ESD：コンタクト：4kV、エア：8kV IEC61000-4-3RS：80MHz～1GHz：3V/m IEC61000-4-4EFT：電源：1kV、信号：0.5kV IEC61000-4-5サージ：電源：2kV（電源アダプター）、1kV（ターミナルブロック）、信号：1kV IEC61000-4-6CS：150kHz～10MHz：3V/m、10kHz～30MHz：3～V/m、30kHz～80MHz：1V/m IEC61000-4-8PFMF IEC61000-4-11DIP 安全性：UL60950-1およびUL62368-1規格準拠 RoHS
動作環境
動作温度	0～60℃
保管温度	-40～75℃
湿度	5～95%RH、結露なきこと
ケース
ケース材料	メタル
重量	0.20 kg
サイズ(W×D×H)	9.80 x 11.70 x 2.60 cm
セットアップ	デスクトップ、壁掛け、DINレールへのマウント、ラックマウント（VE-RMK1Uを使用）※ ラックマウントキット(VE-RMK1U)は別売りです。
同梱品
同梱品	電源アダプター×1 ターミナルブロック×1 フットパッド（4pcs）×1 DINレールマウントキット×1 クイックスタートガイド×1

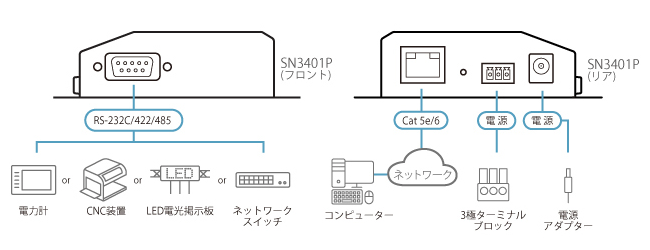

構成図

SN3401	1ポート RS-232C/422/485 セキュアデバイスサーバー
