ATEN

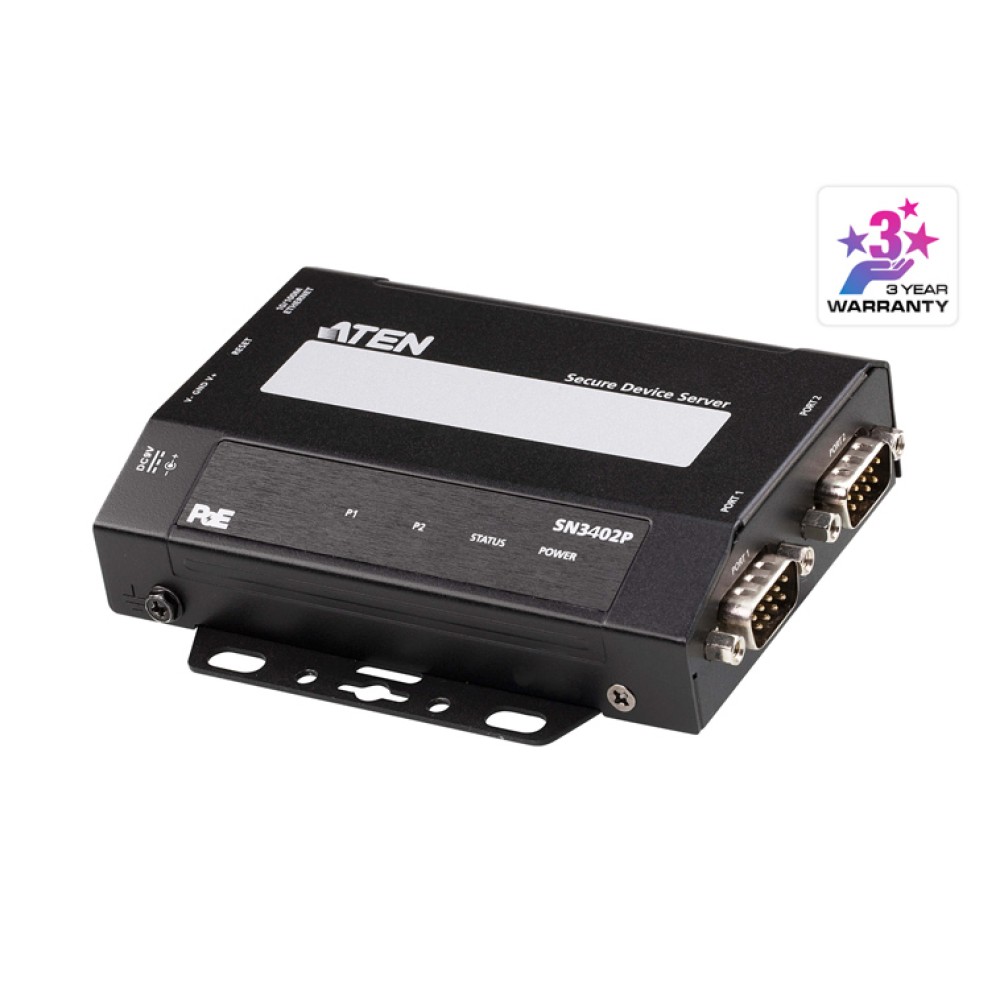

SN3402P

2ポート RS-232C/422/485 セキュアデバイスサーバー PoE

主な製品特長

シリアル機器のイーサネット接続を実現

  • 1または2ポートのRS-232Cシリアル通信データをEthernet経由でセキュアに伝送
  • ソフトウェアで設定可能な終端(120Ω)と、RS-485モードに統合されたロー/ハイ抵抗(1kΩまたは150kΩ)をプルして、信号の反射を回避
  • セキュアオペレーションモード - リアルCOM、TCPサーバー/クライアント、シリアルトンネル サーバー/クライアント、コンソール管理、コンソール管理ダイレクト(SSH)
  • 標準オペレーションモード - リアルCOMポート、TCPサーバー/クライアント、シリアルトンネル サーバー/クライアント、UDP、コンソール管理(Telnet)、コンソール管理ダイレクト(Telnet)
  • Windows、Linux、UNIX対応 Real COM、Real TTY、固定TTYドライバ付属
  • Javaビューワ(SSH/Telnet)またはPuTTYなどのサードパーティークライアントを介した便利なコンソール管理アクセス
  • JavaビューワおよびSun Solarisを介したコンソールポートアクセスが容易(ブレークセーフ)
  • 1ポートあたり最大16の同時セッション対応
  • Modbus TCPとModbus RTU/ASCIIプロトコル間の変換を行うModbusゲートウェイとして使用可能

ハードウェア

  • 冗長化電源 - AC電源アダプタおよびターミナルブロック
  • IEEE 802.3af準拠 PoE電源装置
  • シリアルポート、Ethernetポート、電源にサージ保護機能内蔵
  • DINレールへの取り付け、壁への取り付け、ラックマウント、卓上設置が可能
  • 110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230.4k、460.8k、921.6k bpsのボーレートをサポート

セキュリティ

  • TLS 1.2およびRSA 2048-bit暗号化対応
  • ユーザアクセスおよび制御権限を設定可能
  • ローカル/リモート共にユーザログイン認証あり
  • RADIUS等外部認証対応
  • セキュリティ保護のためのIPアドレスフィルタ

システム管理

  • 分かりやすいwebブラウザGUI
  • Webベースのクイック・セットアップ・ウィザードでスピーディーな設定が可能
  • メニュー選択形式のTelnet/SSH CUI
  • 接続されたシリアルデバイス(ターミナルブロックを含む) のオンライン/オフライン検出 - デバイス状態の監視用に、デバイスが(電源障害などの理由で) オフラインの場合にイベント通知を自動的に送信
  • システムイベントログは内部メモリまたはSyslogサーバに保存
  • ポートログは内部メモリまたはSyslogサーバに保存
  • SNMPエージェント対応(v1 / v2c)
  • イベント通知 - SMTPメールとSNMPトラップ(v1/v2c)の通知をサポート
  • システム設定のバックアップ/リストアおよびファームウェアのアップグレードが可能
  • 64KBポートバッファでネットワークがダウンしたときのデータ損失を防止
  • NTPでタイムサーバと同期
  • 多言語対応webブラウザGUI

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

使いやすく、安全で信頼性の高いソリューションにより、様々なシリアルデバイスをIPベースのイーサネットLANに瞬時に接続することが可能になります。ATEN SN3402P セキュアデバイスサーバは、シンプルで高速なシリアル-イーサネット接続を提供し、PCからRS-232C/422/485シリアルデバイスにリモートアクセスすることを可能にします。信頼性の高い様々な機能を備えたSN3402Pは、商業用および産業用プロセス制御アプリケーションに最適です。

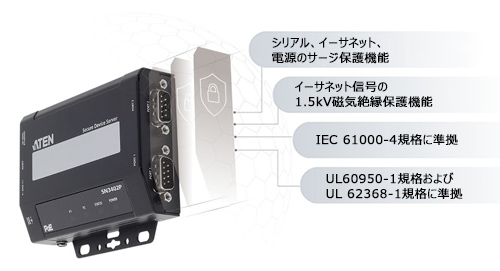

サージ保護と絶縁保護でシステムの安定性を確保

サージ保護は、安全で信頼性の高い運用を実現するために、あらゆる施設の電気的な保護対策として不可欠な要素です。SN3402P セキュアデバイスサーバは、イーサネット信号の1.5kV磁気絶縁保護に加え、シリアル、イーサネット、電源のサージ保護機能を備え、制御不能な電圧スパイクや電流の上昇を防ぎます。さらに、産業安全規格への準拠はもちろんのこと、IEC 61000-4のサージ波形要件に準拠したテストも実施し、システムの安定性と信頼性を確保しています。

デバイスのセキュリティをあらゆる場面でレベルアップ

産業用IoT時代におけるサイバー攻撃の増加は、システムをダウンさせ、時間と費用の膨大な損失を引き起こす可能性があります。潜在的な脆弱性リスクを回避するために、企業は、定期的なファームウェアのアップグレード、様々な暗号化された認証やアクセス制御を含む安全なデータ伝送を確保する多層防御システムを必要としています。SN3402Pは、ネットワークアクセスコントロール、ユーザー認証、データの完全性、機密性など、あらゆるレベルのセキュリティ機能を搭載しています。さらに、高度なセキュリティ機能を実現するためのオペレーションモードが用意されているため、必要なフィールドデータを取得し、最前線の保護を実現することができます。

包括的なセキュアオペレーションモードを搭載

SN3402Pは、リアル COM、TCP、シリアルトンネル、コンソールマネージメント、UDPなど、様々なタイプの シリアルデバイスをネットワーク上で認識させるための幅広いオペレーションモードを備えていま す。各オペレーションモードでは、高度なセキュリティー機能を搭載し、シリアルデータの安全な伝送とオペレーションの効率化をサポートします。

シームレスでコスト効率に優れたModbusゲートウェイ

SN3402Pは、Modbus TCPとModbus RTU / ASCII プロトコル間の変換を行う標準的な Modbus ゲートウェイとして使用することができます。既存のModbus TCPネットワークにModbusシリアルスレーブデバイスをシームレスに統合し、シリアルマスターデバイスからアクセスできるようにすることができます。

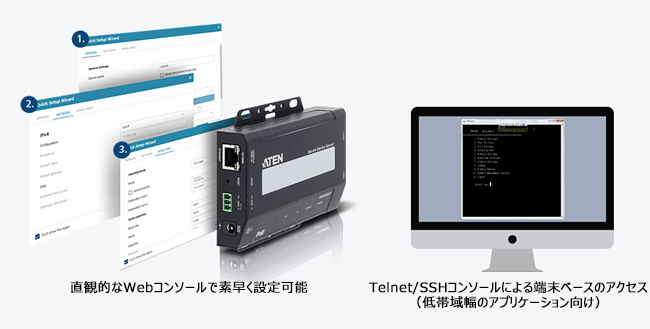

Webコンソール、Telnet/SSHコンソールで簡単セットアップ

SN3402Pは、3ステップで設定可能なウェブコンソールを搭載しており、迅速な導入が可能です。そのブラウザアクセスは、直感的な多言語機能によってサポートされており、アプリケーションを有効にするためのわずか3つの設定ステップで、デバイスの迅速な設定と制御を容易にします。これにより、セットアップがシンプルかつ迅速になり、ユーザは平均1分程度でセットアップを完了させることができます。さらに、帯域幅の影響を受けやすいアプリケーションには、低帯域幅ソリューションとしてTelnet/SSHコンソールも用意されています。


トラブルシューティングが簡単

ATENは、データの損失や侵害の深刻さを理解しています。SN3402Pには 64KB のポートバッファリング機能が搭載されており、ネットワークがダウンした場 合でもデータの損失を防ぐことができます。また、シリアルデバイスが停電によりオフラインになった場合や、 ユーザが定義したエラーが発生した場合には、イベント通知が SMTP メールおよび SNMP トラップにより 自動的に送信されます。さらに、操作履歴を記録・追跡するためのシステムイベントログが用意されており、内部メモリーやSyslogサーバーに保存できるため、いつでもモニタリングやトラブルシューティングのためにデータを取り出すことができます。

用途シーン

SN3402Pは、シリアルデバイスを瞬時にネットワーク化し、シリアル-イーサネット接続を必要とする様々な商業アプリケーションや産業用プロセスオートメーション環境に導入することが可能です。POS、アクセスコントロール、SCADAシステム、環境モニタリング、センサーモニタリング、デバイス管理、リモートサイト管理など、さまざまな用途に対応します。

多彩な取り付けオプション

SN3402Pは様々な設置環境に柔軟に対応することが可能なため、作業現場に合わせて簡単に構成することができます。マウント方法は、壁掛け、デスクトップ、DINレールマウント、ラックマウント(オプションのキットVE-RMK1Uを使用)など、必要に応じて選択することができます。

製品比較

SN3401
1ポート RS-232C/422/485
セキュアデバイスサーバ
SN3401P
1ポート RS-232C/422/485
セキュアデバイスサーバ PoE
SN3402
2ポート RS-232C/422/485
セキュアデバイスサーバ
SN3402P
2ポート RS-232C/422/485
セキュアデバイスサーバ PoE
オーバーIP
PoEN/AN/A
シリアル規格RS-232C/422/485
シリアルポート数1122

SN3402P セキュアデバイスサーバは、従来のRS-232C/422/485シリアルデバイスを安全にイーサネットネットワークに接続し、任意の場所にあるコンピュータからリモートアクセスできるようにする外部IPベースのネットワークデバイスで、ユーザはネットワーク上の任意のホストコンピュータのシリアルポート数を拡張することが可能です。

SN3402Pには、便利なオペレーションモードが多数用意されています。テレコム、アクセスコントロール、リモートサイト管理など、セキュリティが重要視されるアプリケー ション向けに、セキュア TCP サーバ/クライアント、セキュアシリアルトンネリングサーバ/クライアント、 セキュアリアル COM、コンソールマネジメントモードをサポートしています。さらに、IEEE 802.3af準拠のモデルは、追加の電源なしでPoE PSEデバイスから電力を供給することができます。

SN3402Pは、Modbus TCP と Modbus RTU/ASCII プロトコルを変換するための標準 Modbusゲートウェイとして使用することができます。既存の Modbus TCPネットワークに Modbusシリアルスレーブデバイスをシームレスに統合し、シリ アルマスターデバイスからアクセスできるようにすることが可能です。

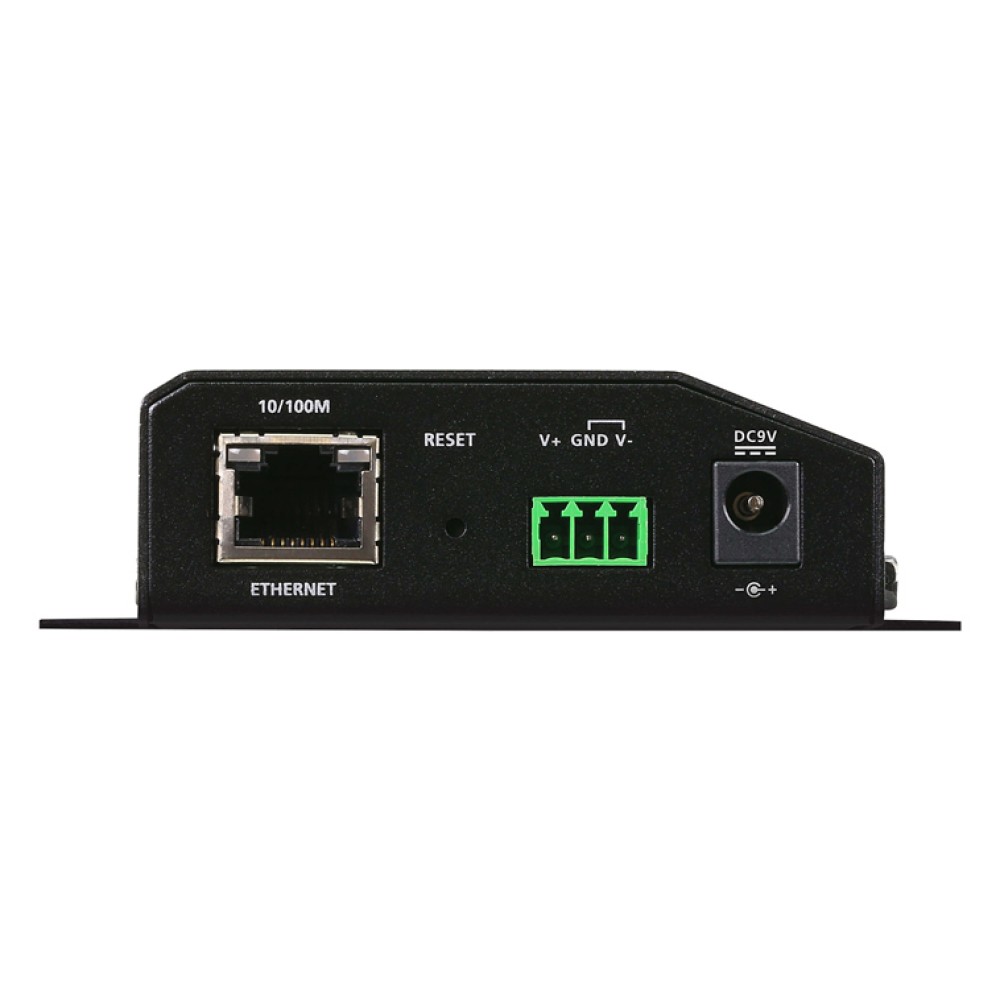

コネクタ

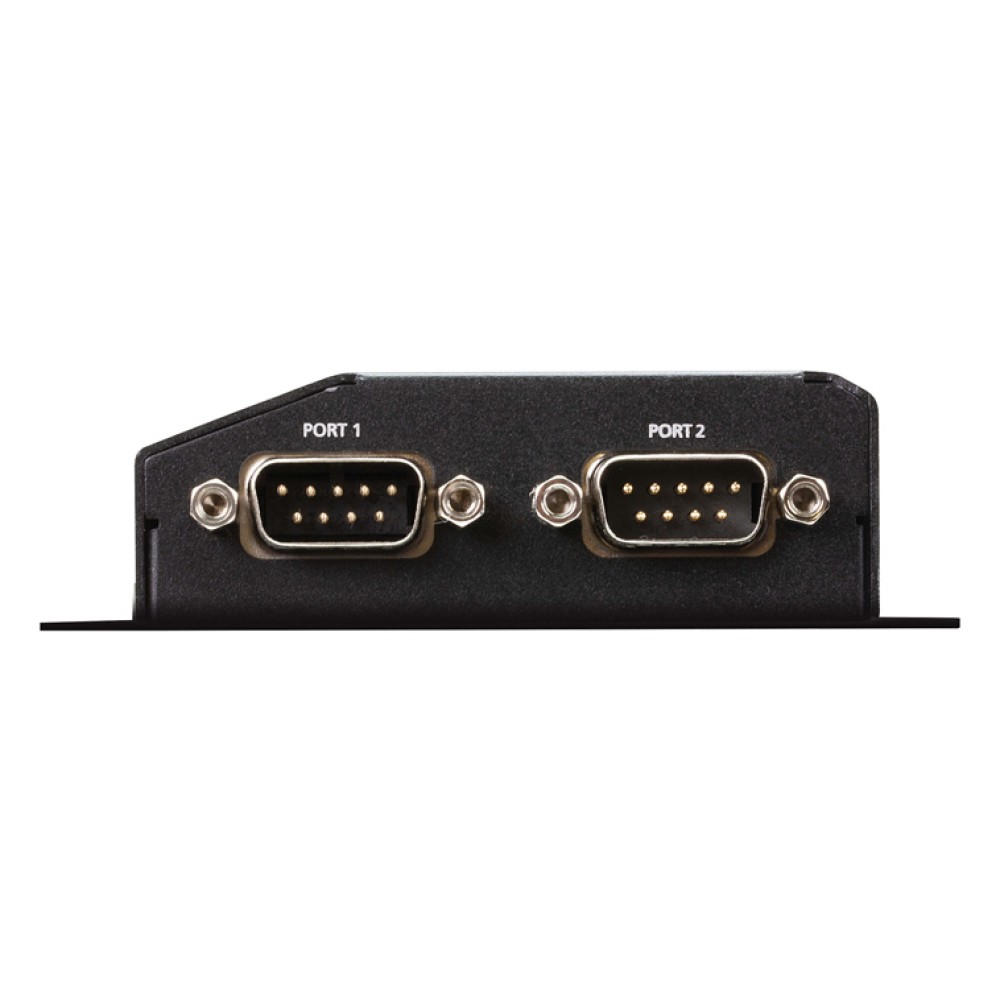

シリアルDB-9 オス×2
ネットワークRJ-45 メス×1
電源DCジャック×1、3極ターミナルブロック×1、
RJ-45×1(PoE、IEEE 802.3af)
スイッチ
リセットピンホール型スイッチ×1
LED
電源1(Green)
ステータス1(Yellow Green / Red)
10/100 Mbps2(Green / Orange)
ポート2(Green / Orange)
入力電圧
入力電圧DCジャック:DC 9V(オプション電源アダプタ)
ターミナルブロック:DC 9~48V、PoE:DC 48V
消費電力
消費電力DC48V:1.30W:6BTU
POE:1.48W:7BTU
インターフェース
シリアルRS-232C:TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND RS-422:Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w:Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w:Data+、Data-、GND
RS-485プルハイ/プルロー:1kΩ、150kΩ
ボーレート:110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230400、460800、921600bps
データビット:5、6、7、8
パリティ:なし、偶数、奇数、スペース、マーク ストップビット:1、1.5、2
フローコントロール:RTS/CTS、DTR/DSR、XON/XOFF
ネットワーク10 /100Base TX、1.5kV磁気分離保護機能を内蔵
規格準拠
規格準拠EMC:EN55032/35
EMI:CISPR32、FCC Part 15B Class A
EMS:
IEC61000-4-2ESD:コンタクト:4kV、エア:8kV
IEC61000-4-3RS:80MHz~1GHz:3V/m
IEC61000-4-4EFT:電源:1kV、信号:0.5kV
IEC61000-4-5サージ:電源:2kV(電源アダプター)、1kV(ターミナルブロック)、信号:1kV
IEC61000-4-6CS:150kHz~10MHz:3V/m、10kHz~30MHz:3~V/m、30kHz~80MHz:1V/m
IEC61000-4-8PFMF
IEC61000-4-11DIP
安全性:UL60950-1およびUL62368-1規格準拠
RoHS
動作環境
動作温度0~60℃
保管温度-40~75℃
湿度5~95%RH、結露なきこと
ケース
ケース材料メタル
重量0.22 kg
サイズ(W×D×H)9.80 x 11.70 x 2.60 cm
セットアップデスクトップ、壁掛け、DINレールへのマウント、ラックマウント(VE-RMK1Uを使用)※

ラックマウントキット(VE-RMK1U)は別売りです。

同梱品
同梱品ターミナルブロック×1c
フットパッド(4pcs)×1
DINレール マウントキット×1
クイックスタートガイド×1

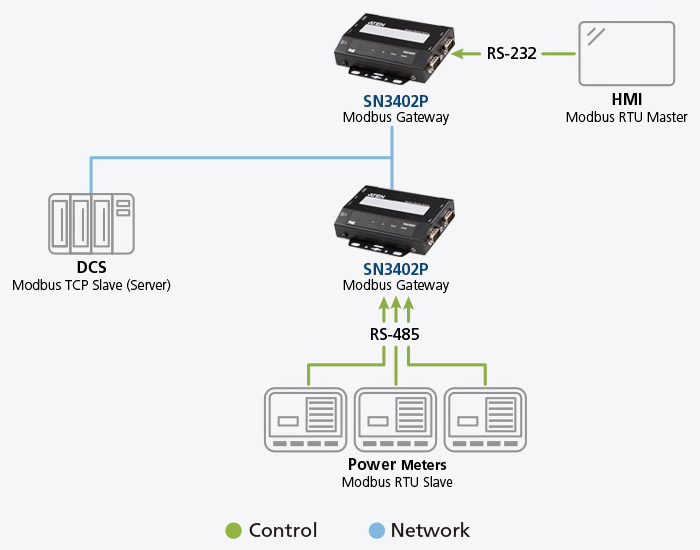

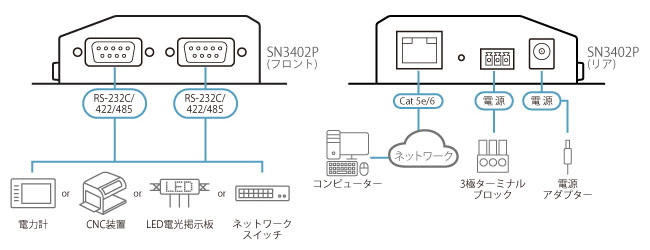

構成図

構成図
SN3402P2ポート RS-232C/422/485 セキュアデバイスサーバー PoE
