ST-IPUSB4K-L-VW

マルチ光ファイバケーブルでPCのビデオソースから最大300m離れたHDMIディスプレイと接続

主な製品特長


  • 3840×2160 (30 Hz)のUltra-HD 4K×2K解像度、2048×1080の2K解像度、1080pのHDTV解像度および1920×1200のコンピュータ解像度をサポート
    ◦ポイント・ツー・ポイント接続で4K×2Kを120 m延長
    ◦ギガビットネットワークスイッチを介したポイント・ツー・ポイントまたはポイント・ツー・メニー接続で4K×2Kを300m延長
    ◦スイッチとローカル/リモートユニット間は最長150m
  • スイッチとローカル/リモートユニット間は最長150m
  • USB 2.0デバイスをサポート
    ◦キーボードおよびマウスは活栓挿抜可能
    ◦マウス、キーボード、flash drive、HDDまたはタッチスクリーンディスプレイを接続
  • 1×2~8×8スクリーンのビデオウォール・インストレーションをサポート
    ◦ディスプレイは90、180、270°の回転が可能
  • レシーバが自動的に同じネットワーク上のトランスミッタを見つけることができるPlug-and-Playインストレーション(ネットワーク設定にはマネージドネットワークスイッチが必要です)
  • 既存のソースリモートコントローラーを使用して、リモートHDTVからHDMIソースを制御するフル赤外線リモート(IR)コントロール
  • 複数のトランスミッタをサポートするには、VLAN/IGMPをサポートするマネージドギガビットネットワークスイッチが必要。標準のアンマネージドLANスイッチは、1台のトランスミッタのみをサポート
    ◦各VLANは、ネットワーク上で個別のHDMI Over IPチャネルとして機能
  • 複数のリモートユニットを使用する場合は、1つのユニットだけがいつでもソースを介してUSBコントロールが可能
  • ビルトインソフトウェアを使用してトランスミッタ/レシーバ接続およびビデオウォールの設定を管理
  • RS-232Cを使用してエクステンダに接続されるデバイスをコントロールする2ウエイRS-232Cコマンド(PC上のコントロールソフトウェアまたはControl4やCrestronといった他の自動コントロールシステムハードウェア)をサポート
  • ローカルユニットのEDIDテーブルはカスタマイズが可能
  • HDCP準拠
  • DDC2Bプロトコルをサポート
  • 拡張が容易 - コントロールステーションを追加するときはレシーバを追加
  • サーフェース/ウォールマウンティングを容易にする組込マウンティングブラケット

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ


XTENDEX® 4K HDMI USB KVM Over IPエクステンダは、1本のCAT5e/6ケーブルを使用して、ギガビットネットワーク上で最大122m離れたUSBコンピュータへのリモートKVM(USBキーボード/マウス、4K×2K HDMIモニタ)アクセスを提供します。エクステンダは、コンピュータに接続する ST-IPUSB4K-L-VWローカルユニットとHDMIモニタ、3.5mmステレオオーディオスピーカとマイクロフォンと最大4つのUSBデバイス(キーボード、マウス、フラッシュドライブ、HDD または タッチスクリーンディスプレイ)に接続する ST-IPUSB4K-R-VWリモートユニットで構成されます。

ローカルユニットとリモートユニットは、CAT5e/6ケーブルを介したポイント・ツー・ポイント接続またはギガビットネットワークスイッチを経由したポイント・ツー・メニー(Point-to-Many)接続が可能です。複数のトランスミッタをサポートするには、マネージドギガビットネットワークスイッチが必要となります。


ローカルユニット
  • Ultra-HD HDMI出力を持つUSBコンピュータ(PC、SUNおよびMAC)とコンパチブル
  • マルチプラットフォームをサポート:Windows 2000/XP/Vista/7/8/10、Windows Server 2000/2003/2008/2012、Solaris、Linux、FreeBSDおよびMAC OS 9/10
  • HDMI(F) コネクタ 1ポート
  • USB Type B(F) コネクタ 1ポート
  • オーディオ出力およびマイク入力用 3.5mmステレオジャック(F) 2ポート
    ◦マイクは、ポイント・ツー・ポイント接続のときのみ動作
  • IRエミッタ(別売)用3.5mm(F) コネクタ 1ポート
  • RS-232C用ねじ止め端子
  • HDビデオ/オーディオ、USB、IR信号の送信/受信用1 Gbps RJ45(F) 1ポート
リモートユニット
  • HDMI(F) コネクタ 1ポート
  • USBキーボード、マウス、flash drive、HDDまたはタッチスクリーンディスプレイ用USB Type A(F) コネクタ 4ポート
    ◦USB 2.0 2ポート と USB 1.1 2ポート
  • オーディオ出力およびマイク入力用 3.5mmステレオジャック(F) 2ポート
    ◦マイクは、ポイント・ツー・ポイント接続のときのみ動作
  • IRレシーバ(別売)用3.5mm(F) 1ポート
  • RS-232C用ねじ止め端子
  • HDビデオ/オーディオ信号、USB、IR信号の送受信用1 Gbps RJ45(F) 1ポート
RS-232C
  • TXDおよびRXDをサポート
  • ボーレート:9600/14400/19200/38400/57600/115200
  • タッチスクリーンモニタをサポート
電源
  • ローカルおよびリモートユニット:
    ◦入力:100~240 VAC(50または60 Hz) ACアダプタ経由(US ACアダプタ 付属)
    ◦出力:12 VDC、2 A
サイズW×D×H:150×110×28mm
環境
  • 動作温度:0~50 ℃
  • 保管温度:-20~85 ℃
  • 動作/保管相対湿度:0~80% RH 結露なきこと
認証
  • CE、FCC、RoHS
  • TAA準拠
保証2年間
最大距離
  • ポイント・ツー・ポイント接続で120 m
  • ネットワークスイッチを介したポイント・ツー・ポイントまたはポイント・ツー・メニー接続で4K×2Kを300m
    ◦スイッチとローカル/リモートユニット間は最長150m
ケーブル
  • ローカルユニットに付属するケーブル
    ◦1.3 m (M)-(M) HDMIケーブル 1本
    ◦1.8 m USB Type A(M)-USB Type B(M) ケーブル 1本
    ◦1.5 m (M)-(M) 3.5 mm ステレオオーディオケーブル 1本
  • TIA/EIA 568Bワイヤリングには、標準 RJ45コネクタ付きCAT5e/6/6a/7ソリッドストレートスルーを使用(コネクタは付属しません)
  • IRエミッタとレシーバは別売

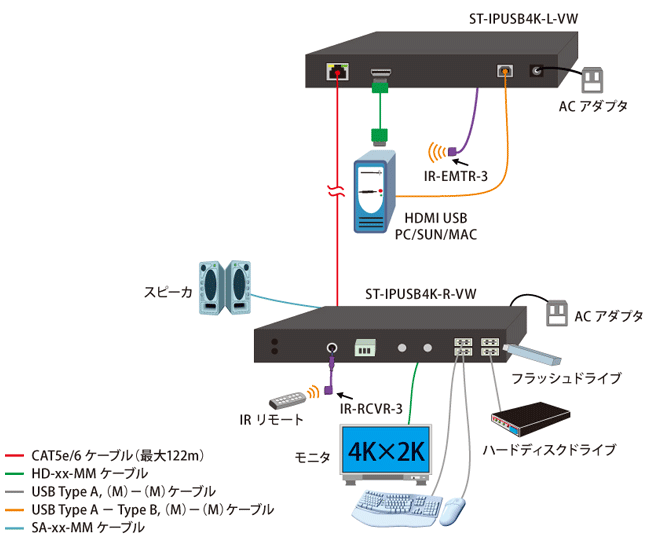

ポイント・ツー・ポイント接続の構成方法

詳細

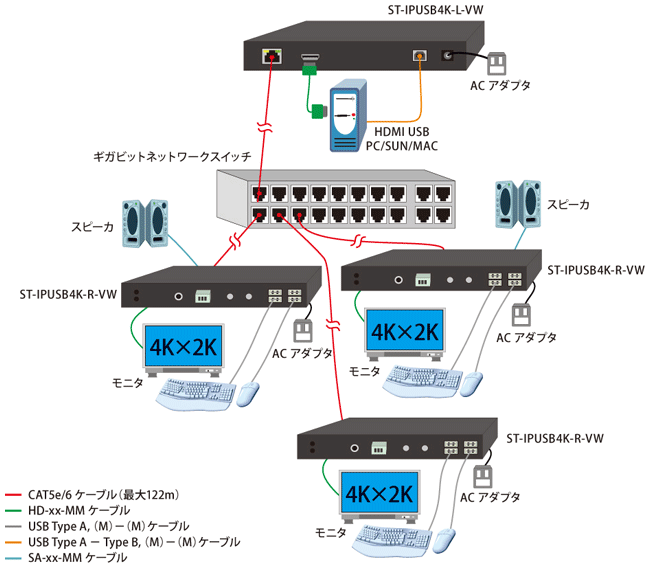

ポイント・ツー・メニー接続の構成方法

詳細

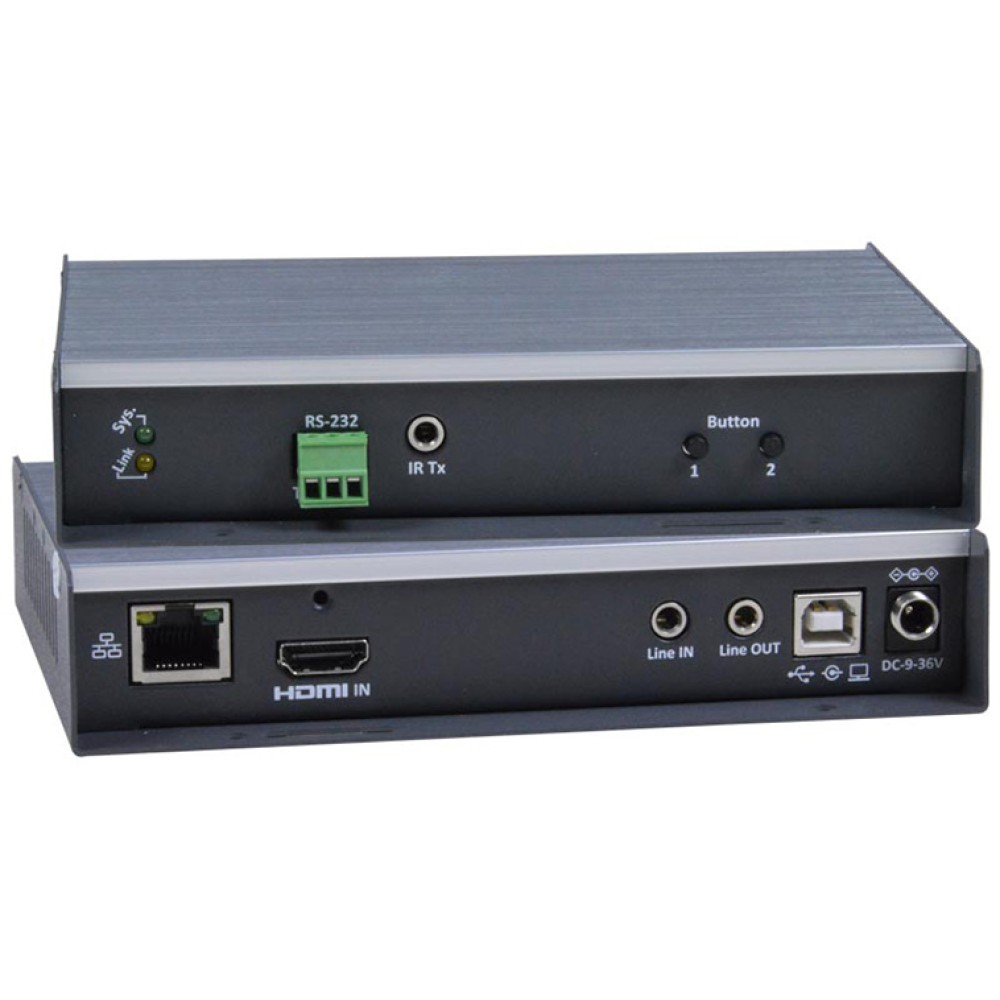

ST-IPUSB4K-L-VW ローカルユニット
ST-IPUSB4K-R-VW リモートユニット

RoHS2対応してますか?

NTI


対応しております。
