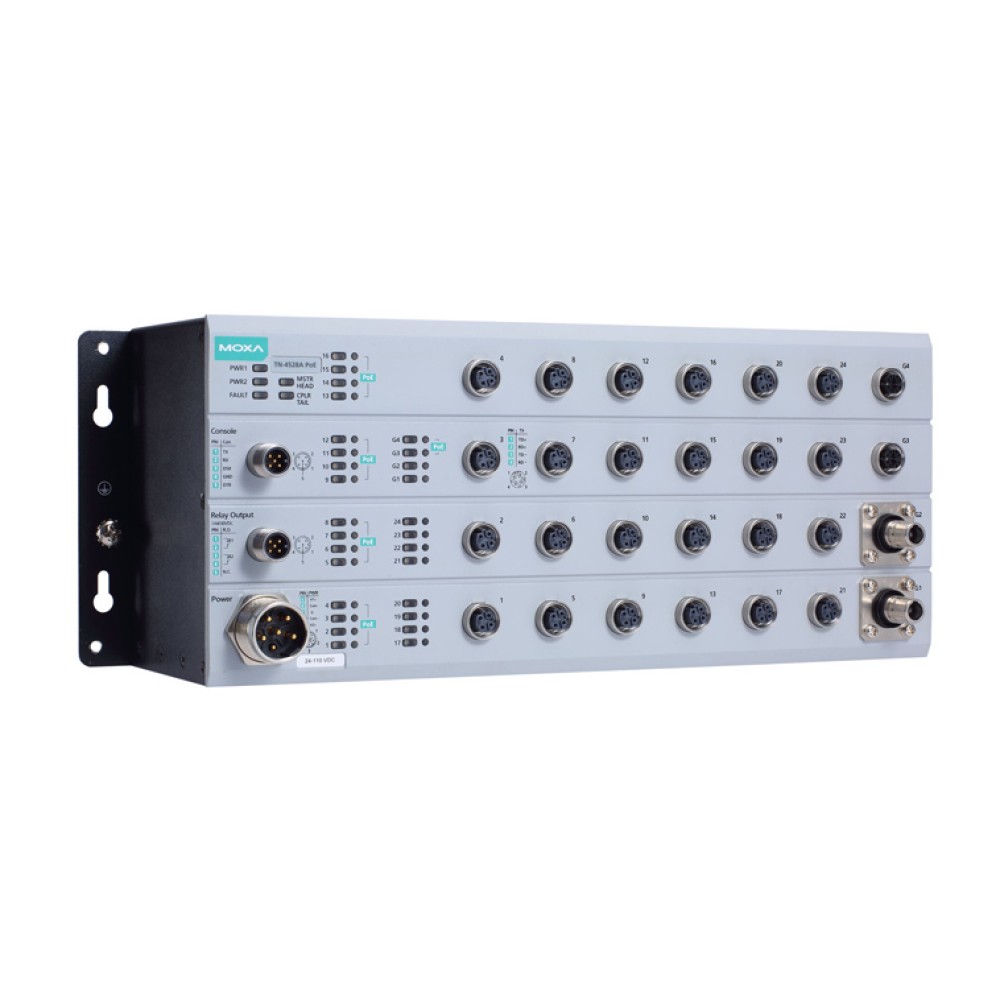

TN-4528A-16PoE-2GPoE-2GTXBP-WV-T
EN50155 16ポート PoE イーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 最大16個のIEEE 802.3at/af準拠のコンボPoEおよびイーサネットポート
- 24～110 VDCの広い入力電圧範囲と独立したデュアル電源
- EN50155* 準拠
- -40～75℃の幅広い動作温度範囲
- ターボリングとターボチェーン(復旧時間 ＜ 20ms＠250スイッチ)、およびネットワーク冗長性のためのSTP/RSTP/MSTP
- PoEポートあたり最大30ワット供給
* Moxaは、鉄道用として、より適した製品とするため、鉄道規格 EN50155の要件準拠を必須項目として定義しております。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
M12マネージドイーサネットスイッチである『TN-4524A-16PoEシリーズ』は、車両や沿線設備も含めた鉄道設備用として設計されています。スイッチは、M12などの円形コネクタを使用しており、強固な接続と振動や衝撃が常に起こる環境下で信頼性の高い動作を保証します。TN-4524A-16PoEシリーズのイーサネットスイッチは、IEEE 802.3at/af準拠のPoE(Power-OverEthernet)機能の有無によらず、24個のファストイーサネットM12ポートを備えています。PoEスイッチは、電源装置(PSE)として分類されます。ポートあたり最大30ワットの電力を供給することが可能であり、IPカメラ、無線アクセスポイント、IP電話などのIEEE 802.3at/af準拠の受電側機器(PD)への電力供給に使用可能です。24～110 VDCの広い入力電圧範囲と独立したデュアル電源は、世界中のさまざまな場所で電源を使用できるだけでなく、通信システムの信頼性も向上させます。
さらに、-40～75℃の動作温度とIP42規格に準じた筐体により過酷な環境にも対応できます。TN-4524A-16PoEシリーズのイーサネットスイッチは、鉄道規格であるEN50155の必須項目に準拠しており、広範囲での動作温度、入力電圧、サージ対策、ESD、振動対策、同様にコンフォーマルコーティング、絶縁装備などを備え、産業用としてさまざまな用途に適しています。
| テクノロジ | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3ab 1000BaseT(X) IEEE 802.3x for フロー制御 IEEE 802.1D-2004 Spanning Tree Protocol IEEE 802.1w Rapid STP IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1X 認証 IEEE 802.3ad LACPを使ったポートトランク |
|---|---|
| ソフトウェア機能 | |
| 管理 | IPv4/IPv6, SNMP v1/v2c/v3, Telnet, LLDP, Port Mirror, Syslog, RMON, BootP, DHCP Server/Client, DHCP Option 66/67/82, TFTP, SMTP, RARP, HTTP, HTTPS, SNMP inform, フロー制御, バックプレッシャフロー制御 |
| フィルタ | 802.1Q VLAN, Port-Based VLAN, GVRP, IGMPv1/v2, GMRP, Static Multicast |
| 冗長プロトコル | STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Ring v2 with DRC, Turbo Chain, Link Aggregation |
| セキュリティ | RADIUS, TACACS+, SSL, SSH, ポートロック, ブロードキャストストーム保護, Rate Limit |
| 時刻管理 | SNTP, NTP Server/Client, IEEE 1588v2 PTP (SW-based) |
| MIB | MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1,2,3,9 |
| スイッチプロパティ | |
| プライオリティキュー | 4 |
| VLAN利用数(最大) | 64 |
| VLAN IDレンジ | VID 1 ～ 4094 |
| IGMPグループ | 256 |
| インターフェース | |
| ファストイーサネット | フロントケーブル、M12 Dコード4ピンメスコネクタ、10/100BaseT(X)オートネゴシエーション速度、F/Hデュプレックスモード、および 自動MDI/MDI-X接続 |
| ギガビットイーサネット | フロントケーブル、M12 Xコード8ピンコネクタ、10/100/1000BaseT(X)オートネゴシエーション速度、F/Hデュプレックスモード、自動MDI/MDI-X接続 |
| コンソールポート | M12 A-コーディング 5ピン オス コネクタ |
| アラームコンタクト | リレイ出力×2, M12 A-コーディング×1, 5ピン(M)コネクタ、電流容量 1A＠30 VDC |
| 電源 | |
| 入力電圧 | 24/36/48/72/96/110 VDC |
| 動作電圧 | 16.8 ～ 137.5 VDC |
| 入力電流 | 最大 6.6 A ＠ 24 VDC |
| 過電流保護 | 有 |
| 接続 | M23 コネクタ |
| 逆極性保護 | 有 |
| メカニカル | |
| 筐体 | メタル |
| IP保護等級 | IP42保護等級 (未使用のポート用保護キャップ装着オプション) |
| サイズ | 347.8 × 132 × 122.3 mm |
| 重量 | 3063 g |
| 設置 | パネルマウント |
| 環境 | |
| 動作温度 | -40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 高度 | 最大2000m |
| 規格および認証 | |
| 安全 | UL 61010-2-201, EN 60950-1 (LVD) |
| EMC | EN 55022, EN 55024 |
| EMI | CISPR 22, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD：接触：6 kV、気中：8 kV IEC 61000-4-3 RS: 80 MHz ～ 1 GHz、20 V/m IEC 61000-4-4 EFT：電源：2 kV、信号：2 kV IEC 61000-4-5 Surge：電源：2 kV、信号：2 kV IEC 61000-4-6 CS：10 V IEC 61000-4-8 |
| 鉄道輸送 | (パネルマウント設置用) EN 50155 (準拠必須項目), EN 50121-4, EN 50121-3-2、EN 45545-2 |
| 衝撃 | EN 50155, IEC 61373 |
| 落下 | IEC 60068-2-32 |
| 振動 | EN 50155, IEC 61373 |
| 備考 | 最新の認証については、Moxaのwebをご覧ください |
| MTBF (平均故障間隔) | |
| 時間 | 429,402 時間 |
| データベース | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5 年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| TN-4524A-16PoE-WV-T | PoE 10/100 Base-T(X) M12コネクタ×16、10/100 Base-T(X) M12コネクタ×8、(デュアル入力)24～110 VDC 電源×1、-40～75℃ 動作温度 |
|---|---|
| TN-4524A-16PoE-WV-CT-T | PoE 10/100 Base-T(X) M12コネクタ×16、10/100 Base-T(X) M12コネクタ×8、(デュアル入力)24～110 VDC 電源×1、-40～75℃ 動作温度、コンフォーマルコーティング |
