Moxa

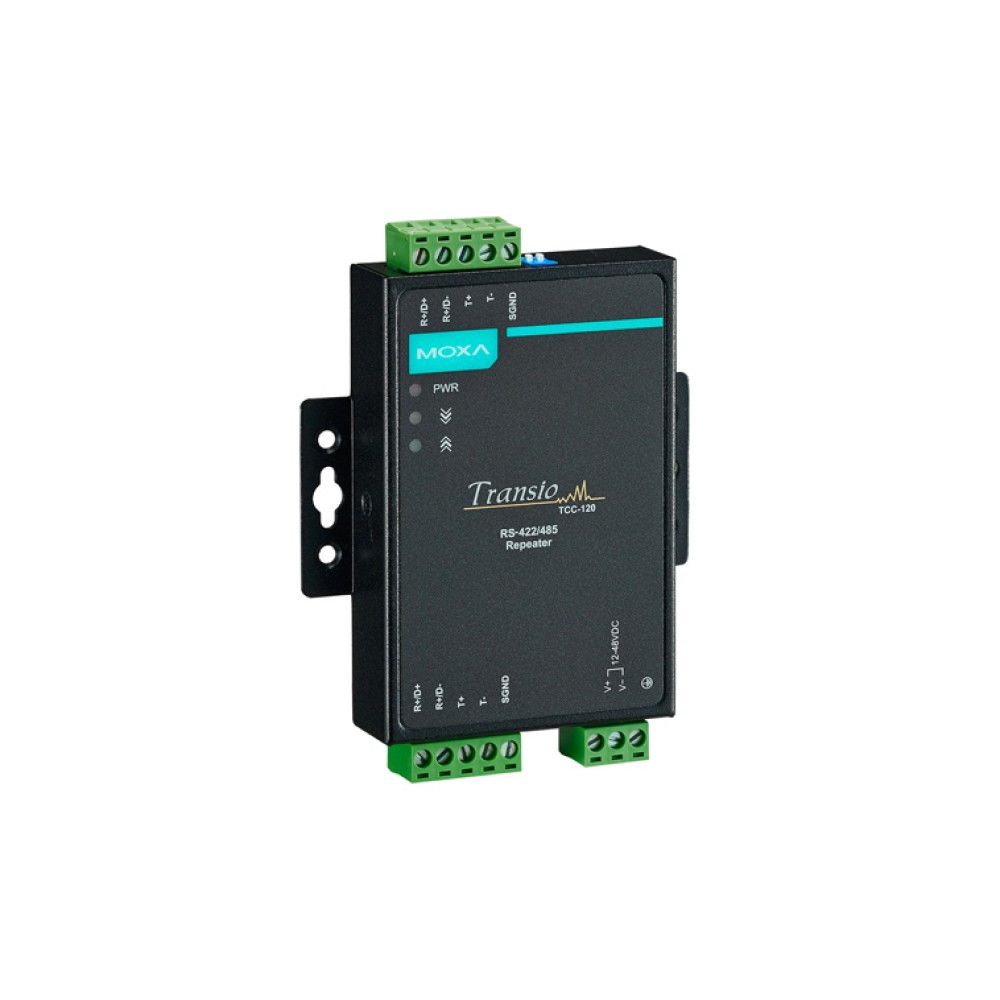

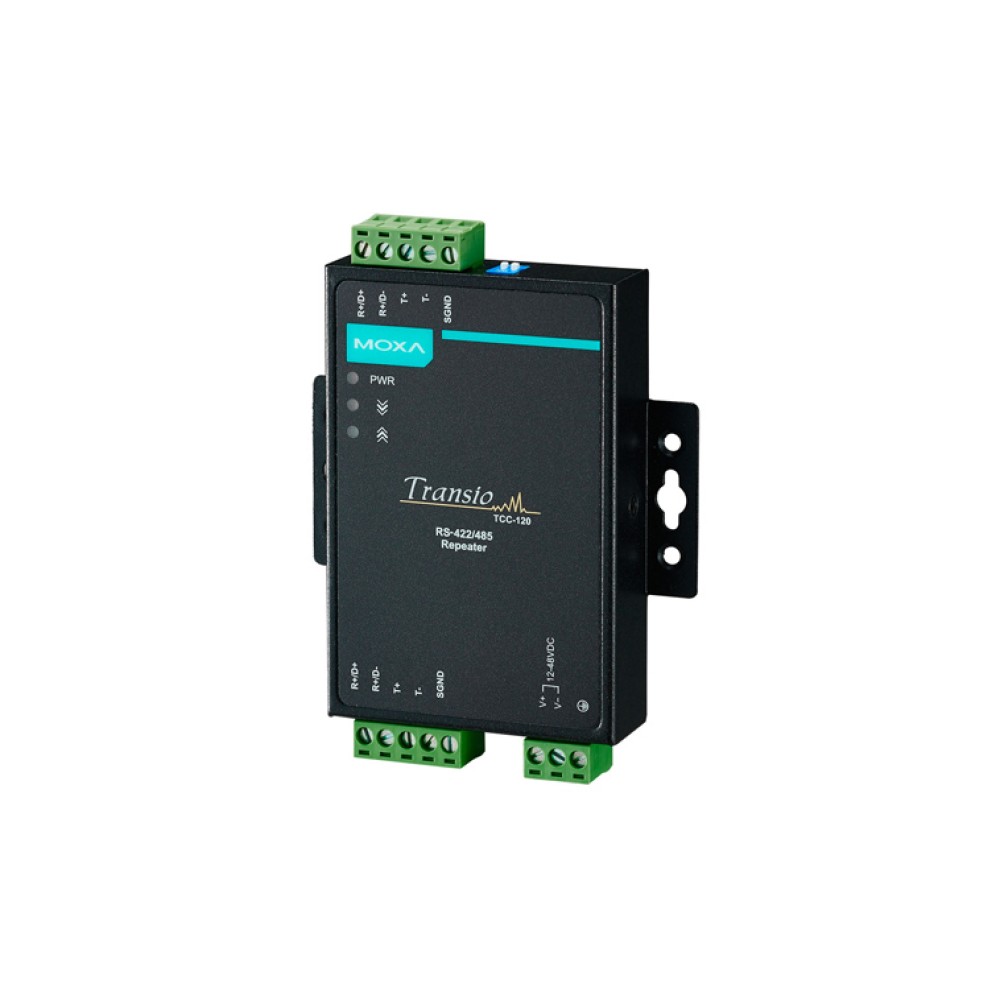

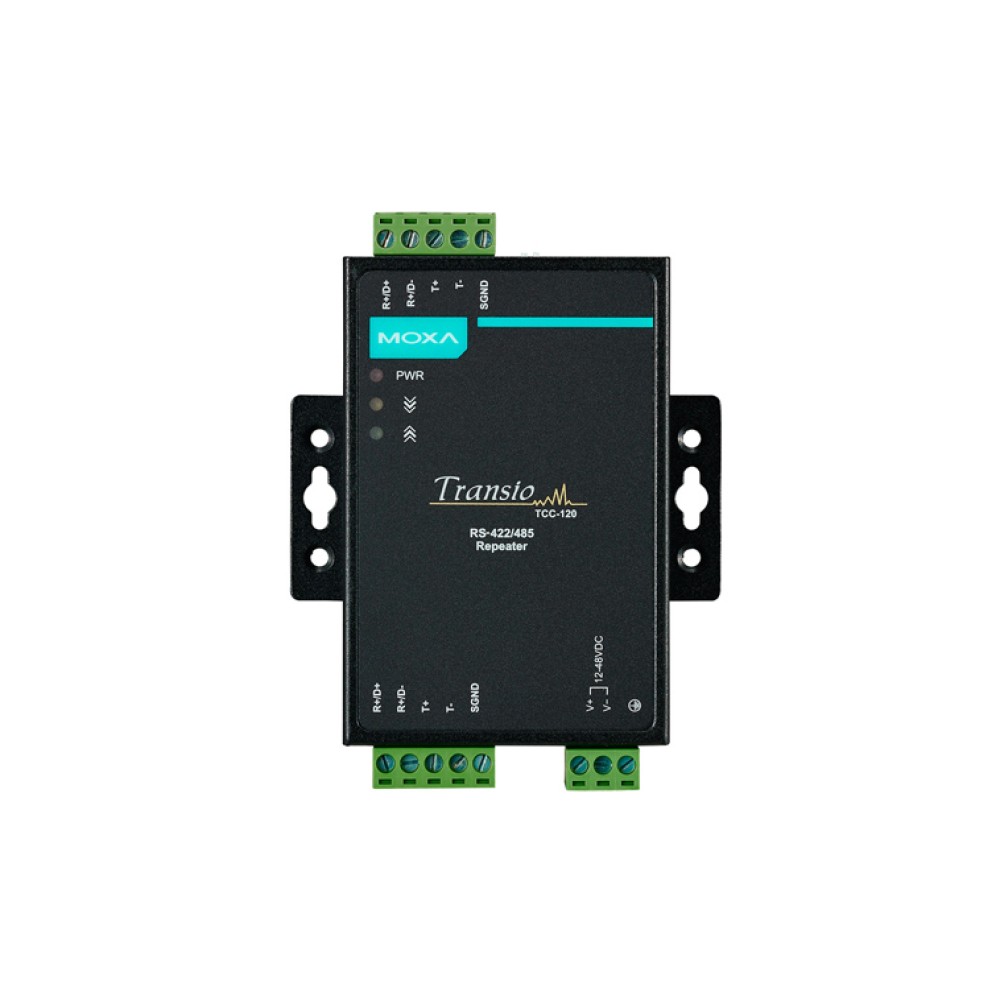

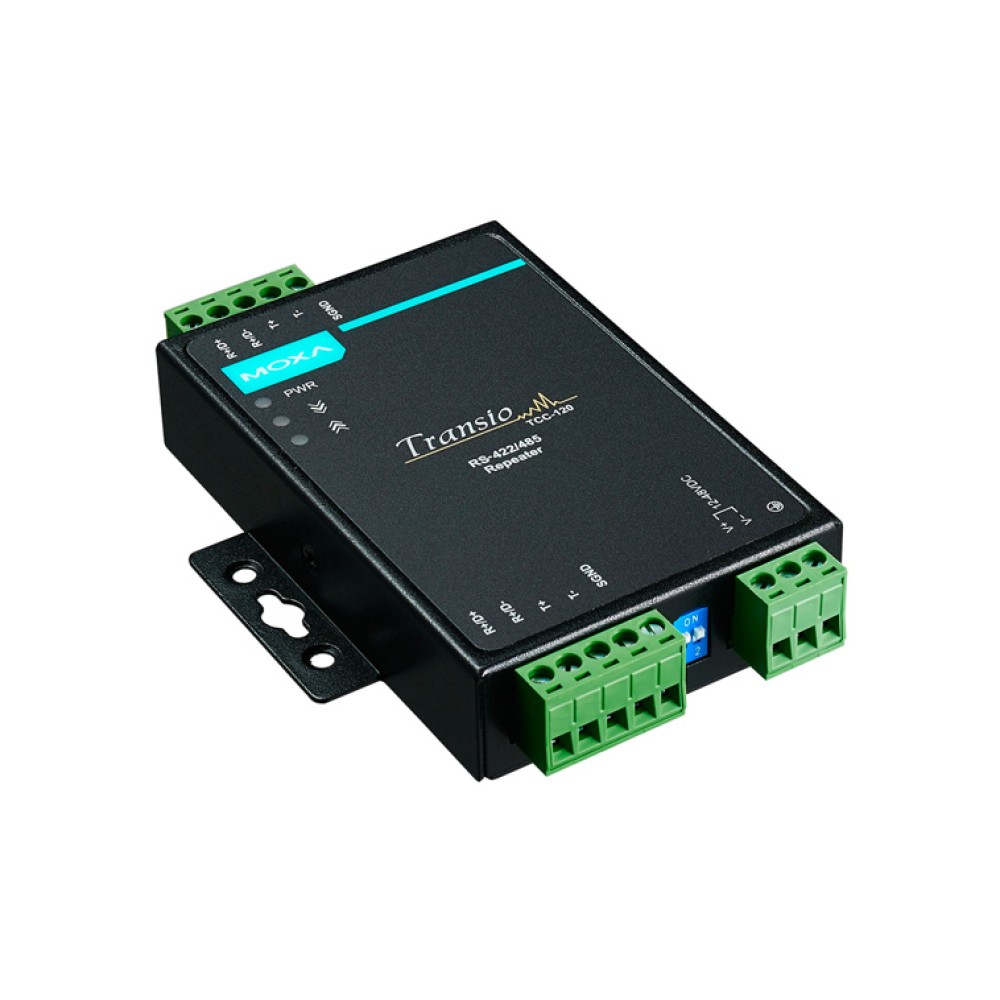

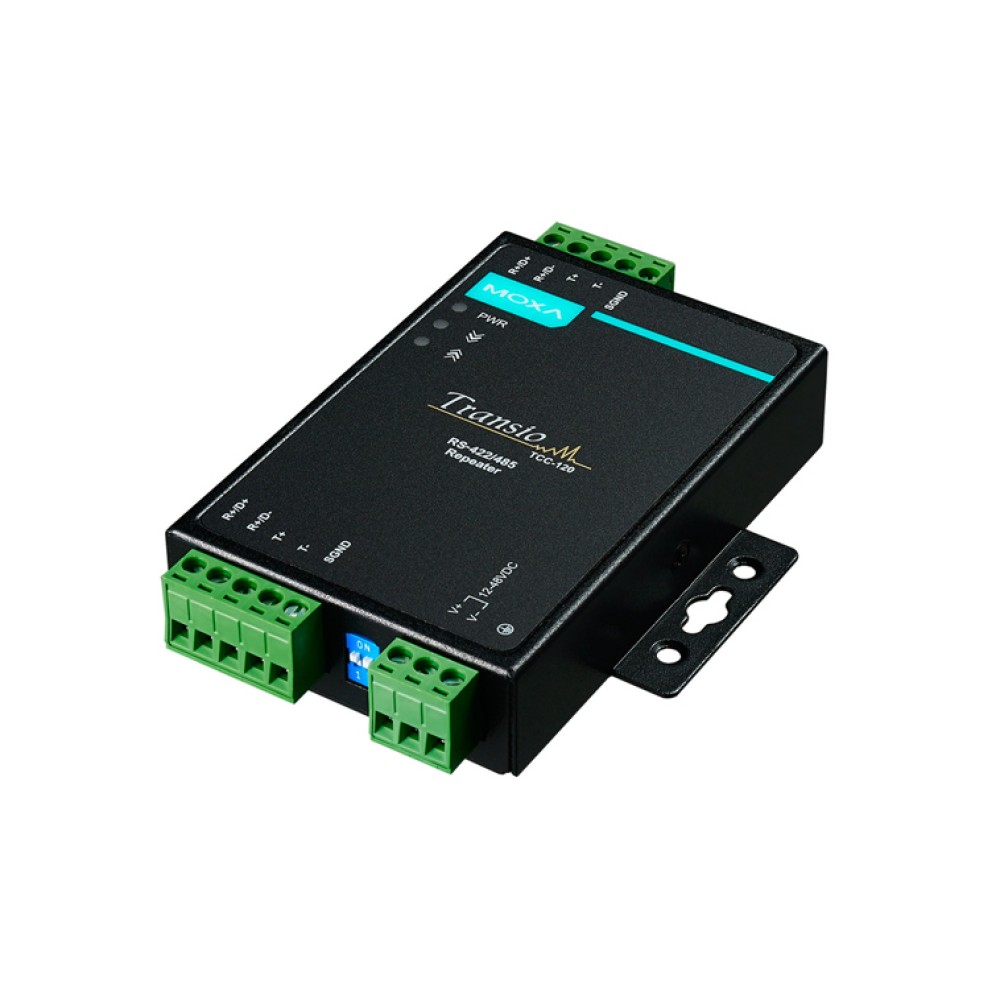

TCC-120I

RS-422/485 リピータ

主な製品特長

  • シリアルデータ信号の長距離延長のためのブースト
  • ウォールマウントおよびDINレールマウントサポート
  • 電源入力の配線を簡単にするターミナルブロック
  • ターミナルブロックからの電源入力
  • DIPスイッチによる内蔵120Ωターミネータのセッティング
  • 電源、Tx、Rx表示LED
  • 16 KV ESDサージプロテクション
  • 2 KVアイソレーション(TCC-120I)

CE

UL

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

TCC-120I は、工業グレードインターフェース製品として設計されたRS-422/485リピータで、RS-232Cの伝送距離の延長とネットワークの能力を高めることができ、また、アイソレーション機能を付加しています。TCC-120Iは工業アプリケーションとして特別に設計されていますので、DINレールマウント、伝送路ワイヤおよび電源供給用ターミナルブロックの採用、オプッティカル・アイソレーションと環境の厳しい工業現場に耐えられます。

  • 工業グレードのリピータ
  • RS-422/485の伝送距離の延長
シリアル通信
コネクタターミナルブロック
RS-422/485信号RS-422/485-4線: Tx+, Tx-, Rx+, Rx-, Data+, Data-
RS-485-2線: Data+, Data-
RS-422/485データ制御ADDC™
ボーレート50 bps〜921.6 kbps (非標準のボーレートをサポート)
サージプロテクション15 KV ESD (全信号サポート)
光絶縁2 KV(TCC-120Iのみ),電源/信号サポート
環境
動作温度-20 ~ 60℃
保管温度-20 ~ 85℃
動作湿度5 ~ 95% RH
電源
入力電源RS-232 ポート(TxD) または 電源入力用端子
入力電圧外部電源 12 ~ 48VDC, ターミナルブロック
リバースパワー・
プロテクション
ポジティブ/ネガティブ逆配線保護
オーバーカレント保護1.1A(2信号の短絡)
消費電力TCC-120:1.18 W, 98 mA @ 12 V
TCC-120I:2.81 W, 234 mA @ 12 V
メカニカル
サイズ (W x D x H)67 x 100 x 22 mm
90 x 100 x 22 mm (DINレールマウントキットを含む)
ケースアルミ
重さ148 ± 5g
認定規格
CEClass B
FCCClass B
保証
保証期間5年
詳細Moxa社 製品保証方針

サイズ (単位 = mm)

サイズ
TCC-120IRS422/485 リピータ 光絶縁

TCC-120/120Iシリーズ 製品一覧

TCC-120 RS232C-RS422/485 コンバーター
TCC-120I RS-422/485 リピータ
