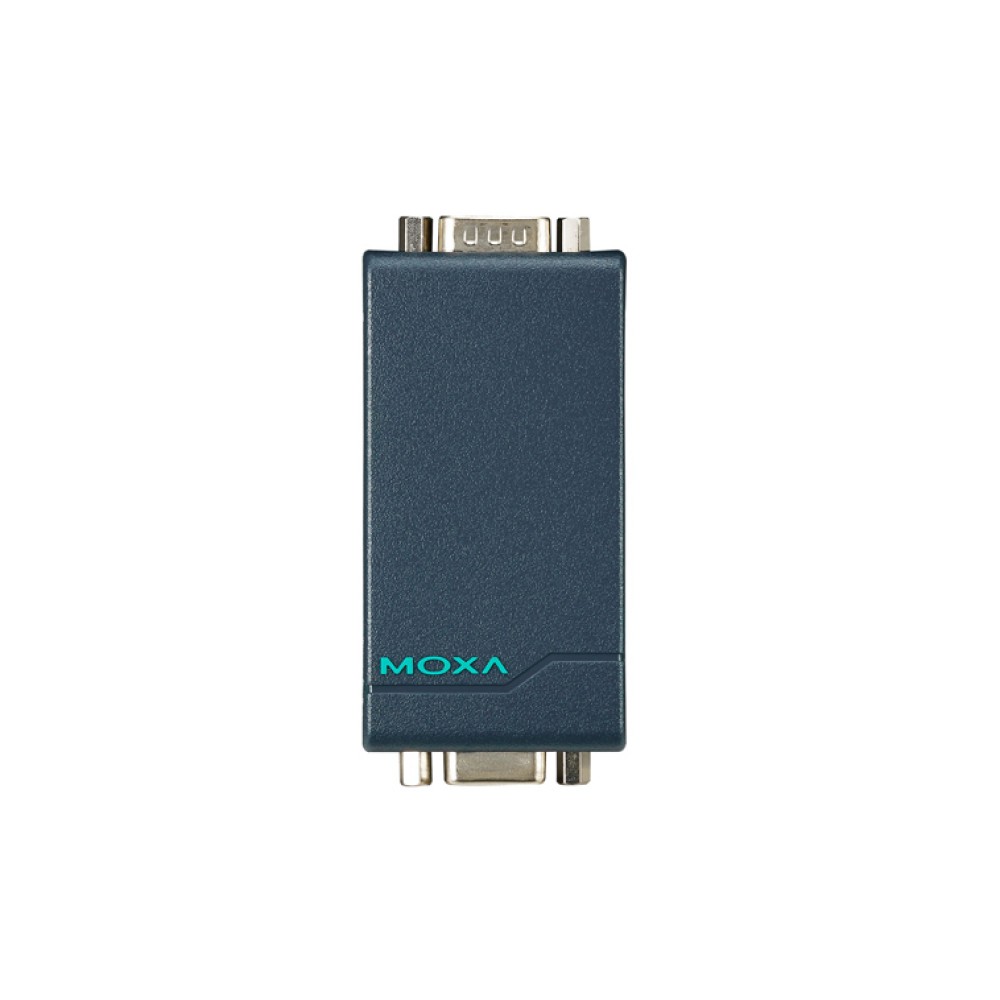

TCC-80-DB9
電源供給式RS-232C⇒RS-422/485コンバーター,DB9ピン
主な製品特長
- シリアル・ポート電源または選択可能な外部電源をサポート
- 伝送速度 115.2 Kbps最大
- 2.5 KV アイソレーション
- コンパクト・サイズ
- 2/4線式RS-485またはRS-422変換の選択が可能
- RS-485自動データ検出コントロールをサポート
- サージ保護(15 KV ESD)機能をサポート
- 120Ω終端抵抗を内蔵
- 特許取得済みのLEDポート電源インジケータ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
TCC-80Iは2.5 KV絶縁を備えた世界最初の高速シリアル・ポート電源供給式コンバータで、接続したRS-232デバイスから電力を獲得して、完全なRS-232-to- RS-422/485インタフェースおよび電気的な絶縁保護を提供します。また、RS-232のTxDおよびRxD回線と半二重2線RS-485または全二重4線RS-422/485間でデータを変換します。さらに、15 KV ESDのサージ保護機能が内蔵されているので、TCC-80の出力は電流の過負荷を広範に防ぐことができます。TCC-80Iは、回路がRS-232 TxD出力を感知すると、RS-485のドライバが有効になるRS-485自動データ検出コントロール機能もサポートしているので、RS-485信号の方向をコントロールするプログラムを作成する必要はありません。
- シリアル・ポート電源または選択可能な外部電源をサポート
- 伝送速度 115.2 Kbps最大
- 2.5 KV アイソレーション

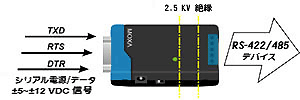

シリアルRS-232ポート電源供給と光絶縁
TCC-80IのRS-232ポートはメスDB9ソケットのデザインが採用されているので、ホストPCに直接接続すれば、TxD、RTS、DTR回線の組合せから電力を獲得できます。TCC-80Iは、電気信号を光に変換し、他端で光を電気信号に戻すフォト・カプラを使って、2.5 KVの電気的保護機能を提供します。このように、2つの電気回路は互いに完全に絶縁されます。また、これはグランド・ループ電流からデバイスを保護し、データ・ロスによる損失を削減し、通信インタフェースへのダメージも防ぎます。
![](/storage/TCC-80I_1.gif)
特許取得済みのLEDポート電源インジケータ
マルチメーターを使用して、接続しているシリアル・ポートが十分な電力を提供できるかどうかを決めるのは難しくありませんが、TCC-80I用に特別にデザインされた内蔵の「LEDポート電源インジケータ」を使うほうがもっと簡単です。それには、TCC-80IをターゲットのRS-232ポートに接続してから、SW4スイッチを右に回してテストモードの位置に合わせます。LEDが点灯すれば、TCC-80Iは十分な電力の供給を受けていることになります。 LEDが点灯しない場合は、TCC-80Iに外部電源コードを接続する必要があります。
![](/storage/TCC-80I_2.gif)
シリアル通信 | |
RS-232 Side | コネクタ:DB9(ソケット) 信号:TxD, RxD, and GND Loop back:RTS to CTS, DTR to DSR and DCD |
---|---|
RS-422/485 Side | コネクタ:Terminal Block 信号:TxD+, TxD-, RxD+ (Data+), RxD- (Data-), GND モード:4ワイヤーRS-422, 4ワイヤーRS-485, 2ワイヤーRS-485 (set by DIP switch) RS-485 データ方向制御 :Auto Pull high/Low:1K/1K Ohm |
RS-422/485 データ方向制御 | Auto |
ボーレート | 50 bps ~ 115.2 Kbps |
サージプロテクション | 15 KV ESD |
アイソレーション | 2.5 KV RMS for 1 minute |
サージ保護 | 15 KV ESD |
環境 | |
動作温度 | 0 ~ 60℃ |
保管温度 | -20 ~ 75℃ |
動作湿度 | 5 ~ 95% RH |
電源 | |
入力電圧 | Serial RS-232 Port:TxD, RTS, DTR; Ext Power Input (jack) |
入力電圧 | 5 ~ 12 VDC |
消費電力 | 20 mA @ 5 VDC (termination disabled) |
メカニカル | |
サイズ (W x D x H) | 42 x 80 x 22 mm |
素材 | ABS + PC |
重量 | 50g ± 5g |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |
認定規格 | |
TCC-80I | CE Class B, FCC Class B |

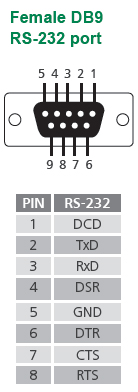

ピンアサイン
Pin Assignments
![詳細情報](/storage/TCC-80I_more1.gif)

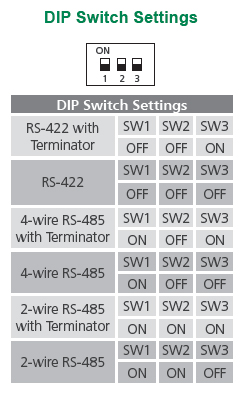

DIP Switch Settings
![詳細情報](/storage/TCC-80I_more2.gif)

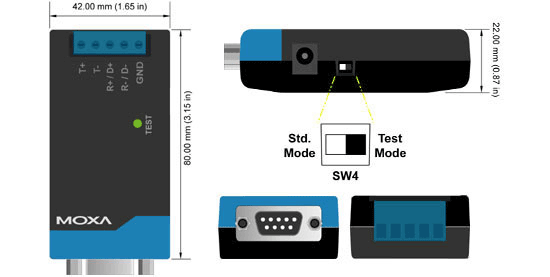

Dimensions
![外観図](/storage/TCC-80I_more3.gif)
TCC-80-DB9 | 電源供給式RS-232C⇒RS-422/485コンバーター DB9ピン |
---|
電源アダプタ
PWR-12125-USJP-S1 | 100 ~ 240VAC 50/60Hz PSE対応 |
---|
オプション・アクセサリ
CBL-USBAP-50 | USB Power Cord (50 cm) |
---|---|
CBL-F9M9-20 | male DB9 to female DB9 cable for RS-232 (20 cm) |
TCC-80/80Iシリーズ 製品一覧
TCC-80 | RS-422/485 リピータ |
TCC-80I | 電源供給式RS-232C⇒RS-422/485コンバーター |
TCC-80-DB9 | 電源供給式RS-232C⇒RS-422/485コンバーター,DB9ピン |
TCC-80I-DB9 | 電源供給式RS-232C⇒RS-422/485コンバーター,DB9ピン,アイソレーション付 |
