TCF-142-S-SC-RM
シリアル・ポート電源供給 RS-232C⇔ファイバ・コンバーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- RS-232C/422/485の延長：
シングルモード40 km
マルチモード5 km - 1Kまたは150KΩプルアップ/プルダウン抵抗調整可能
- Ringおよびポイント・ツー・ポイントサポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ

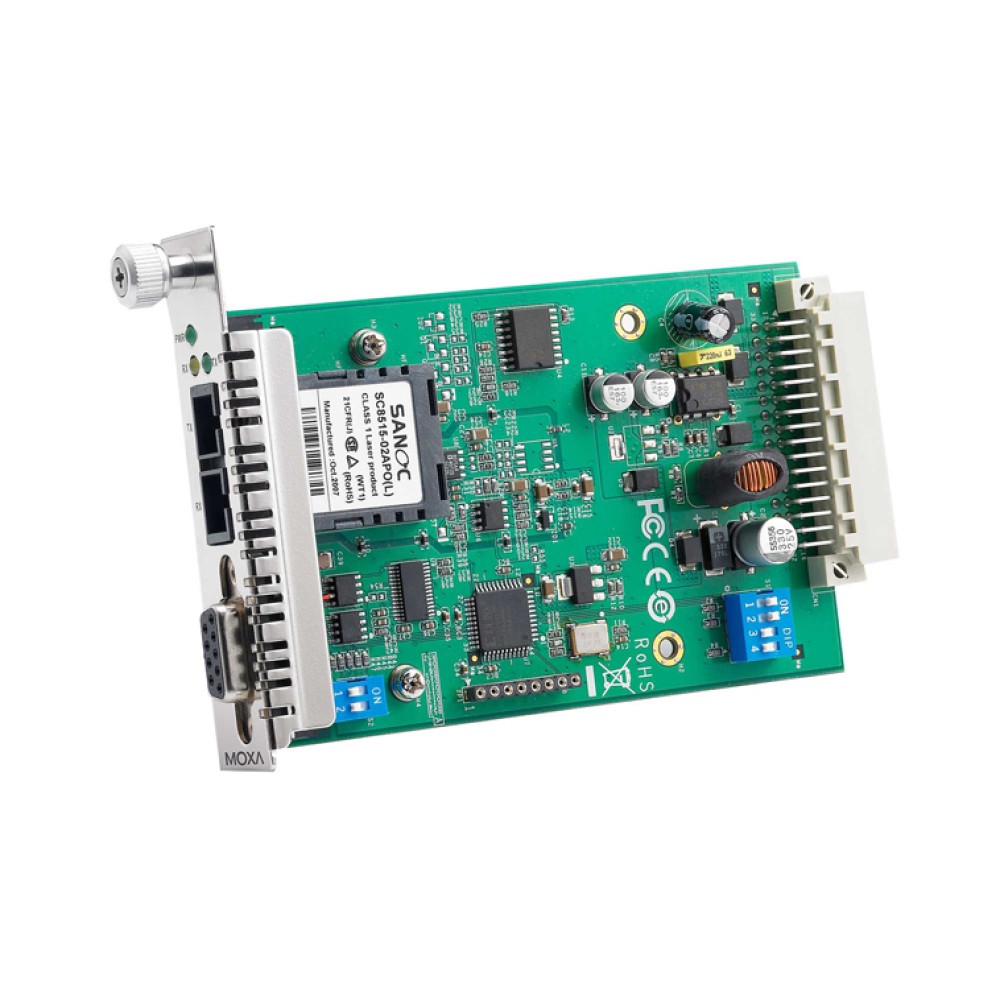

The TCF-142-RMシリーズ、シリアル⇒ファイバーコンバータは、TRC-190シャーシーに収容されるスライドインモジュールです。モジュールは、RS-232C, RS-422またはRS-485シリアル信号をファイバーオプティック信号に変換します。
| RS-232C/422/485スライド | |
| RS-232C信号 | TxD, RxD, SGND |
|---|---|
| RS-422 | TxD+, TxD-, RxD+, RxD-, SGND |
| RS-485-4線信号 | TxD+, TxD-, RxD+, RxD-, SGND |
| RS-485-2線信号 | Data+, Data-, SGND |
| ボーレート | 50 bps～921.6 Kbps |
| ESDプロテクション | 15 KV(全信号) |
| オプティカルファイバー | |
| ファイバーコネクタ | SCまたはST |
| ケーブル | シングルモード： 8.3/125, 8.7/125, 9/125, 10/125 μm マルチモード： 50/125, 62.5/125, 100/140 μm |
| 伝送距離 | シングルモード：40 km マルチモード：5 km |
| 波長 | シングルモード：1310 nm マルチモード：850 nm |
| TX出力 | シングルモード： > -5 dBm マルチモード： > -5 dBm |
| Rx感度 | シングルモード：-25 dBm マルチモード：-20 dBm |
| Point-to-Point通信 | 半2重/全2重 |
| メカニカル | |
| ハウジング | SPCC |
| サイズ | 86.8 x 136.5 x 21 mm |
| 環境 | |
| 動作温度 | 0 ～ 60℃ |
| 動作湿度 | 5 ～ 95% |
| 保存温度 | -20 ～ 75℃ |
| 電源 | |
| 入力電源 | 12 VDC |
| 電力消費量 | 150 mA @ 12 V |
| 認証 | |
| EMS | EN61000-4-2 (ESD), Criteria A, Level 4 EN61000-4-3 (RS), Criteria A, Level 2 EN61000-4-4 (EFT), Criteria A, Level 3 EN61000-4-5 (Surge), Criteria A, Level 3 EN61000-4-6 (CS), Criteria A, Level 2 EN61000-4-8 (PFMF), Criteria A, Level 3 |
| CE | Class A |
| FCC | Part 15 sub part B Class A |
| 落下 | IEC 60068-2-32 |
| 保証 | |
| 保証期間 | 5 年 |
| 詳細 | Moxa社 製品保証方針 |
| TCF-142-S-ST-RM | RS-232C/422/485→シングルモード・ファイバースライドインモジュールコンバータ、STコネクタ |
|---|---|
| TCF-142-M-ST-RM | RS-232C/422/485→マルチモード・ファイバースライドインモジュールコンバータ、STコネクタ |
| TCF-142-M-SC-RM | RS-232C/422/485→マルチモード・ファイバースライドインモジュールコンバータ、SCコネクタ |
| TCF-142-S-SC-RM | RS-232C/422/485→シングルモード・ファイバースライドインモジュールコンバータ、SCコネクタ |
TCF-142-RMシリーズ 製品一覧
| TCF-142-M-SC-RM | シリアル・ポート電源供給 RS-232C⇔ファイバ・コンバーター |
| TCF-142-M-ST-RM | シリアル・ポート電源供給 RS-232C⇔ファイバ・コンバーター |
| TCF-142-S-SC-RM | シリアル・ポート電源供給 RS-232C⇔ファイバ・コンバーター |
| TCF-142-S-ST-RM | シリアル・ポート電源供給 RS-232C⇔ファイバ・コンバーター |
