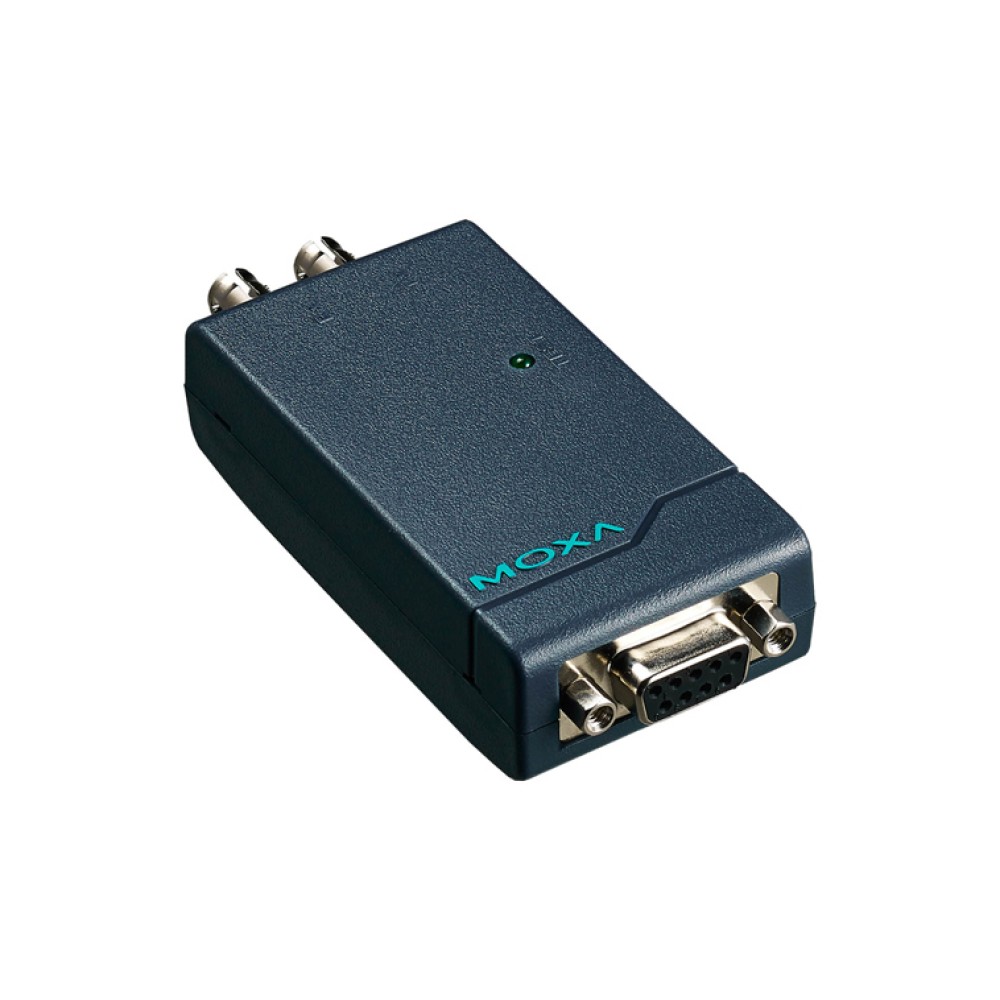

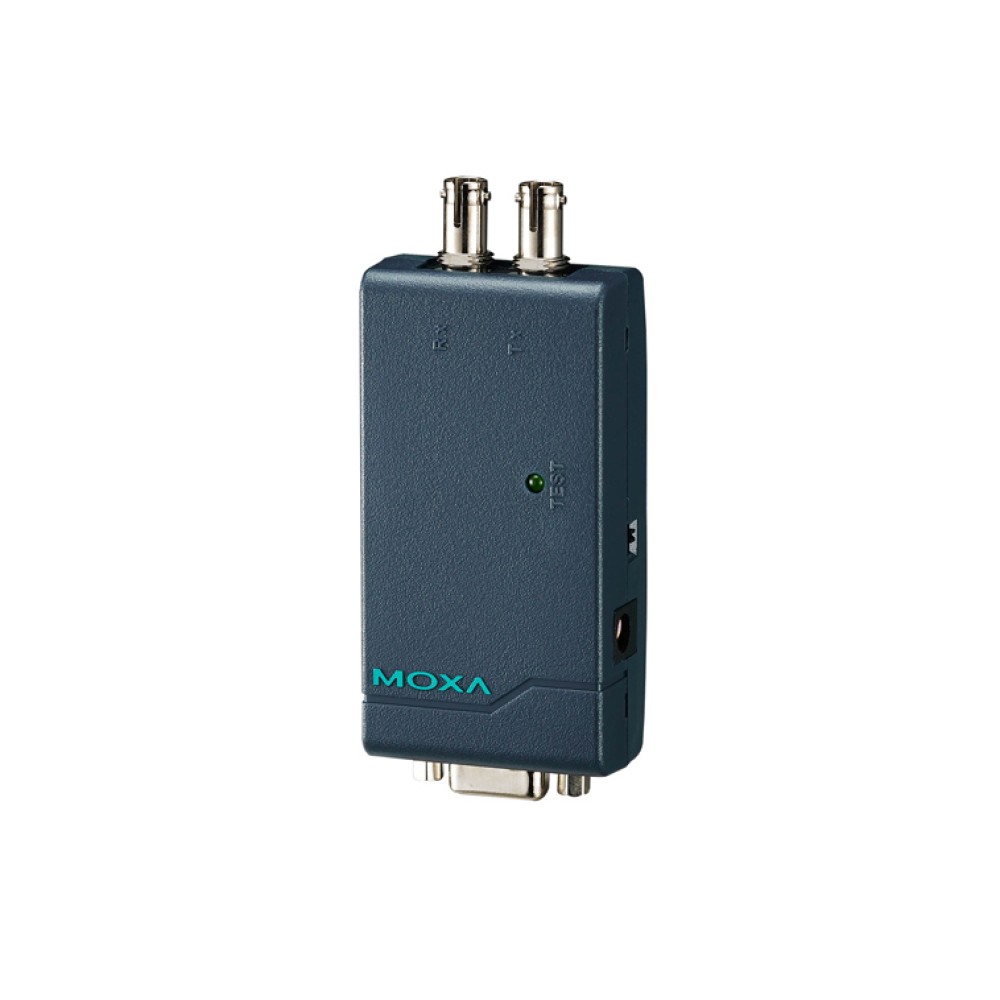

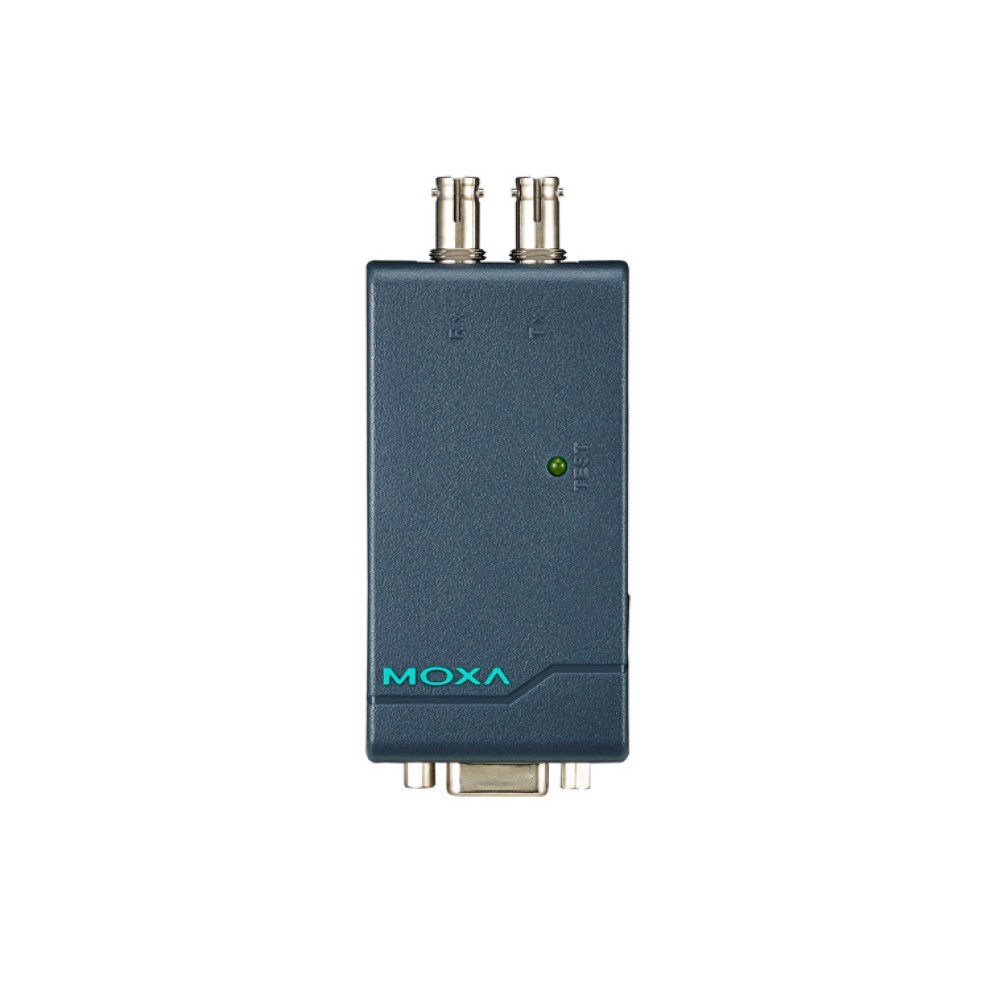

TCF-90-S-ST
電源供給RS-232C⇔ファイバ・コンバーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- シリアル・ポート電源または選択可能な外部電源をサポート
- RS-232Cの伝送距離：
シングルモード TCF-90-S：40 km
マルチモード TCF-90-M：5 km - 信号障害の減少
- 電気的劣化/化学的腐食から保護
- サージ保護（15 KV ESD）機能をサポート
- ボーレート最大115.2 Kbps
- コンパクト・サイズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
TCF-90は、コンパクトな高速RS-232C⇔ファイバ・コンバータで外部電源なしでRS-232C 通信を15 mから5 km (TCF-90-M、マルチモード) または40 km (TCF-90-S、シングルモード) まで延長できます。TCF-90は、接続したシリアル・ポートから電力の供給を受けられるようデザインされています。2種類のTCF-90コンバータは、光ファイバを使って2台のRS-232Cシリアル・デバイスを全二重通信モードで接続するのに使用できます。更に、TCF-90は、グランドポテンシャル、グラウンド・ループ、電気的EMI/RFIノイズの増大する危険からデバイスを分離します。これはRFラディエーションおよび電磁放射の影響を大幅に削減しデータの安全性を向上させます。
セルフ電源によるRS-232C⇔光ファイバ変換
USBのプラグ・アンド・プレイにより、IRQ、DMAもしくはI/Oアドレスなどのリソースが不要で容易なシリアルポート拡張ができます。シャーシを開けたりシステムの電源を落としたりする必要がありませんので、セットアップのための時間およびコストを削減します。
特許取得LEDポート電源インジケータ
テスタを使用して接続しているシリアル・ポートが十分な電力を提供できるかどうかを判断するのは難しくありませんが、TCF-90用に特別にデザインされた内蔵の「LEDポート電源インジケータ」を使うと簡単に把握ができます。先ず、TCF-90をターゲットのRS-232Cポートに接続してからSW4スイッチを右に回してテストモードの位置に合わせLEDが点灯すればTCF-90は、十分な電力の供給を受けていることになります。LEDが点灯しない場合は、TCF-90に外部電源を接続する必要があります。
オプションの外部電源
殆どのケースTCF-90は、外部電源を必要とせずに使用できるはずです。しかし、ハンドシェークラインが利用できない場合やRTS/DTRの両方の信号がオフに設定されている場合あるいは、接続しているシリアル・ポートのインタフェース・チップの能力が必要な電力をサポートできない場合は、外部USB電源またはDC電源を使用する必要があります。
- シリアル・ポート電源または選択可能な外部電源をサポート
- RS-232Cの伝送距離を以下のように延長:
シングルモード TCF-90-S：40 km
マルチモード TCF-90-M：5 km - ボーレート最大115.2 Kbps
| シリアル通信 | |
| RS-232C側 | 信号: TxD, RxD, GND ループバック: RTS⇔CTS, DTR⇔DSR & DCD |
|---|---|
| コネクタタイプ | DB9 メス |
| オプティカル絶縁 | 2.5 KV RMS @1分 |
| ボーレート | 300 bps ～ 115.2 Kbps |
| サージ保護 | 15 KV ESD |
| ファイバ通信 | |
| コネクタタイプ | ST |
| 距離 | TCF-90-S: 40 kmシングルモードファイバ TCF-90-M: 5 kmマルチモードファイバ |
| サポートケーブル | TCF-90-S: 8.3/125, 8.7/125, 9/125または10/125 μm TCF-90-M: 50/125, 62.5/125または100/140 μm |
| 波長 | TCF-90-S: 1310 nm TCF-90-M: 850 nm |
| TX出力 | -5 dBm |
| Rx感度 | TCF-90-S: -24 dBm TCF-90-M: -20 dBm |
| 環境 | |
| 動作温度 | 0 ～ 60℃ |
| 保存温度 | -20 ～ 75℃ |
| 湿度 | 5 ～ 95% |
| 電源 | |
| 入力電源 | ソース シリアルRS-232Cポート：TxD ；外部電源入力(ジャック) |
| 入力電圧 | 12 ～ 48 VDC |
| 消費電力 | 20 mA @ 5 VDC (ターミネーション･ディセーブル) |
| メカニカル | |
| 外形寸法(W x D x H) | 42 x 80 x 22 mm |
| 材質 | ABS + PC |
| 重量 | 50 ± 5g |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
ピンアサイン
寸法
| TCF-90-M-ST | 長距離シリアルポート電源供給式 RS232C ⇒ 光ファイバコンバータ 最大 5km |
|---|---|
| TCF-90-S-ST | 長距離シリアルポート電源供給式 RS232C ⇒ 光ファイバコンバータ 最大 40km |
電源アダプタ
| PWR-12125-USJP-S1 | 100～240VAC, 60Hz, PSE |
|---|
接続ケーブル
| CBL-USBAP-50 | USB 電源コード(50cm) |
|---|---|
| CBL-F9M9-20 | DB9 オス ⇒ DB9 メス、RS-232 ケーブル(20cm) |
TCF-90シリーズ 製品一覧
| TCF-90-M-ST | シリアル・ポート電源供給 RS-232C⇔ファイバ・コンバーター |
| TCF-90-S-ST | 電源供給RS-232C⇔ファイバ・コンバーター |
