製品・サービス

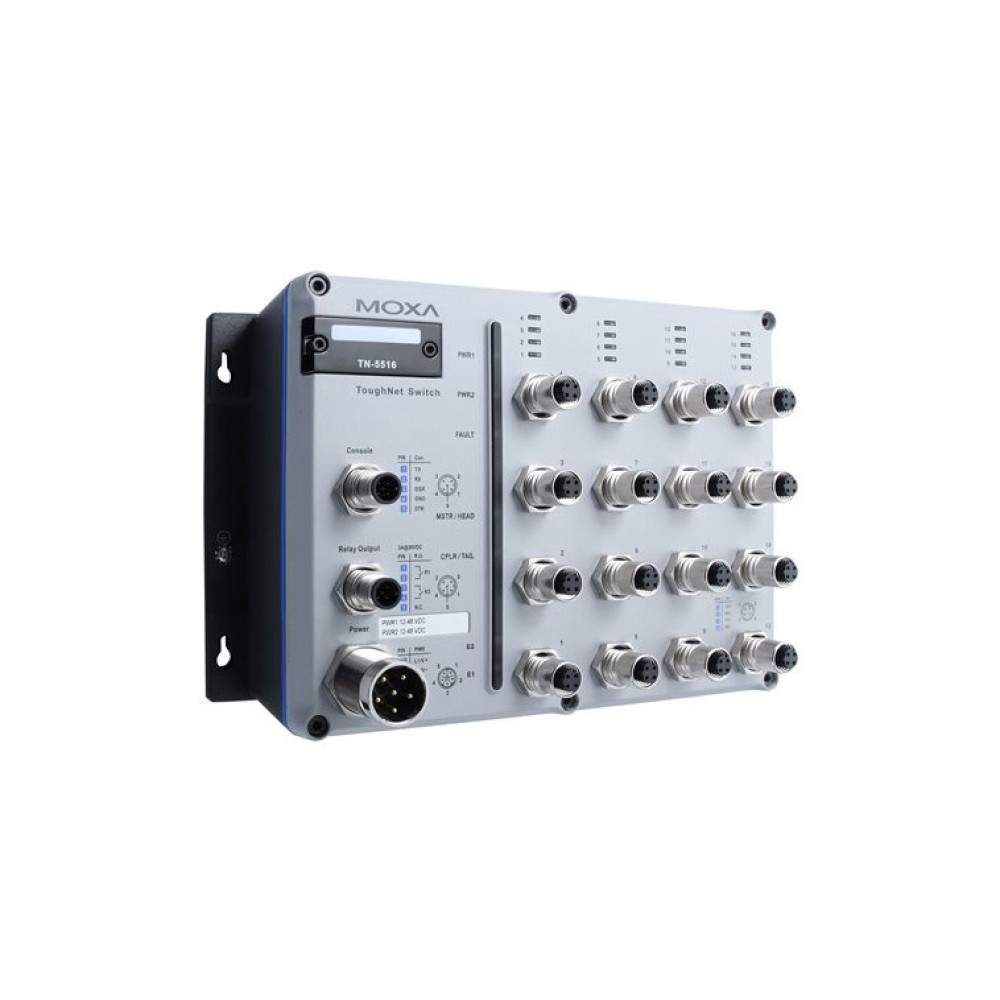

TN-5516-MV-MV
16ポートマネージドイーサネットスイッチ
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 最後の3桁のIPアドレスを設定する3つのロータリスイッチを使い、メンテナンスが以前に比べて容易
- IPv6 Ready logo認証取得(IPv6 Logo Committee認証済み)
- 先進的なEN50155準拠車両アプリケーション向け産業用イーサネットスイッチ
- 異なる方針によるIPアドレス割当てのためのDHCP Option 82
- EtherNet/IP* およびModbus/TCP産業イーサネットプロトコルサポート
- Modbus/TCP産業イーサネットプロトコルサポート
- Turbo Ring、Turbo Chain、RSTP/STP, MSTP*ネットワークリダンダンシ
- IGMPスヌーピングおよびGMRPマルチキャストトラフィックフィルタリング
- ポートベースVLAN、IEEE 802.1Q VLANおよびGVRPによるネットワーク計画が容易
- QoS(IEEE 802.1p/1QおよびTOS/DiffServ)によるデターミニズムの向上
- IEEE 802.3ad、LACPによる最適な帯域幅の使用
- SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークのセキュリティの強化
- SNMPv1/v2c/v3による異なるレベルのネットワーク管理
- RMONによる効率的なネットワーク監視および率先的な能力
- 予期せぬネットワークステータスを予防する帯域幅管理
- 認証を受けたMACアドレスだけがアクセスできるロックポート
- オンラインデバッキングのためのポートミラーリング
- e-mail、リレイ出力を通した障害の自動警報
- ラインスワップファーストリカバリ
- 接続したデバイスのIPアドレス自動検知
- ネットワーク管理ソフトウェアにおいてLLDPによるトポロジ自動の検出
- webブラウザ、Telnet/シリアルコンソール、CLI* Windowsユーティリティによるコンフィギュレーション
- パネルマウントまたはDINレールマウントインストレーション能力
- MXview industrial network management software使用可
*予定: Q3/ 2011
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
ToughNet TN-5516シリーズM12マネージドイーサネットスイッチは、厳しい工業環境のアプリケーション用として設計されています。TNシリーズスイッチは、振動および衝撃といった障害のある環境のオペレーションに耐えられる信頼性の高いタイトかつ堅牢な接続を実行できるM12コネクタを使用しています。
TN-5516-LV-MVは、世界中のどこにでも使用できる12/24/36/48/72/96/110VDCのワイド電源入力をサポートしています。更に、12/24/36/48VDC, 72/96/110VDCまたは110/220VDC/VACデュアルのアイソレートされたリダンダント電源は、通信の信頼性の向上およびケーブル/ワイヤリングコストを削減します。TN-5516スイッチは、最大16ファーストイーサネットM12ポートを提供します。動作温度は、-40~75℃(Tモデル)のワイドレンジをサポートします。TN-5500シリーズイーサネットスイッチは、EN 50155/50121-3-2/50121-4(鉄道アプリケーション)、NEMA TS2(交通管制システム)、e-mark(ビークル)の要求に準拠しているので各種産業用アプリケーションに最適なスイッチとして使用することができます。
テクノロジ | |
規格 | IEEE 802.3 : 10BaseT IEEE 802.3u : 100BaseT(X) IEEE 802.3ab : 1000BaseT(X) IEEE 802.3x :フロー制御 IEEE 802.1D :スパニング・ツリー・プロトコル IEEE 802.1w : Rapid STP IEEE 802.1Q : VLANタギング IEEE 802.1p : Class of Service IEEE 802.1X :認証 IEEE 802.3ad : LACPポートトランク機能 |
---|---|
プロトコル | IGMPv1/v2デバイス, GMRP, GVRP, SNMPv1/v2C/v3, DHCPサーバ/クライアント, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telent, SSH, Syslog, LLDP, IEEE 1588 PTP, Modbus/TCP, IPv6 |
MIB | MIB-II, イーサネットライク MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
フロー制御 | IEEE802.3xフロー制御、バックプレッシャフロー制御 |
インターフェース | |
ファーストイーサネット | フロントケーブリング、M12コネクタ、10/100BaseT(X)オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-X接続 |
LED表示 | PWR、10/100M |
アラーム接点 | 2リレー出力 1 x M12 A-coding 5ピン(M)コネクタ、電流容量 3A @30VDCまたは3A @240VAC |
システムLED表示 | PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL |
コンソールポート | M12 A-coding 5ピン(M)コネクタ |
ロータリスイッチ | IPアドレス最後の3桁設定用 |
メカニカル | |
ケース | メタル、IP54保護(未使用のポート : 保護キャップ) |
重さ | 485g |
サイズ | 250×170×69.8mm |
取付 | パネルマウンティング、DINレールマウンティング(オプションキット) |
環境 | |
動作温度 | 標準モデル : 0 ~ 60℃ ワイド温度モデル(Tモデル) : -40 ~ 75℃ |
保管温度 | -40 ~ 85℃ |
動作湿度 | 5 ~ 95% RH (結露なきこと) |
電源 | |
電源入力 | LV : 12/24/36/48VDC (8.4 ~ 60VDC) MV : 72/96/110VDC (50.4 ~ 154VDC) HV : 110/220VDC/VAC (88 ~ 300VDC、85 ~ 264VAC) |
入力電流 | 0.338A @24VDC 0.133A @72VDC 0.089A @110VDC 0.092A @110VAC 0.047A @220VAC |
過電流保護 | 有 |
接続 | M23、5ピン(M)コネクタ |
可逆電圧保護 | 有 |
認証 | |
EMI | FCC Part 15, CISPR (EN55022) class A |
EMS | EN61000-4-2 (ESD), Level 3 EN61000-4-3 (RS), Level 4 EN61000-4-4 (EFT), Level 3 EN61000-4-5 (Surge), Level 3 EN61000-4-6 (CS), Level 3 EN61000-4-8 EN61000-4-11 EN61000-4-12 |
安全 | UL 508(申請中) |
衝撃 | IEC61373 |
落下 | IEC60068-2-32 |
振動 | IEC61373 |
交通制御 | NEMA TS2(申請中) |
道路交通 | e-Mark(申請中) |
鉄道交通 | EN50155(申請中), EN50121-3-2(申請中), EN50121-4(申請中) |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |
Dimensions
TN-5516-LV-LV | マネージドイーサネットスイッチ、16 10/100BaseT(X)ポート、M12コネクタ、デュアルリダンダント電源入力(12/24/36/48VDC)、0~60℃動作温度 |
---|---|
TN-5516-LV-MV | マネージドイーサネットスイッチ、16 10/100BaseT(X)ポート、M12コネクタ、デュアルリダンダント電源入力(12/24/36/48VDCおよび72/96/110VDC)、0~60℃動作温度 |
TN-5516-LV-HV | マネージドイーサネットスイッチ、16 10/100BaseT(X)ポート、M12コネクタ、デュアルリダンダント電源入力(12/24/36/48VDCおよび88-300VDC または85-264 VAC)、0~60℃動作温度 |
TN-5516-MV-MV | マネージドイーサネットスイッチ、16 10/100BaseT(X)ポート、M12コネクタ、デュアルリダンダント電源入力(72/96/110VDC)、0~60℃動作温度 |
TN-5516-MV-HV | マネージドイーサネットスイッチ、16 10/100BaseT(X)ポート、M12コネクタ、デュアルリダンダント電源入力(72/96/110VDC and 88-300VDCまたは85-264VAC)、0~60℃動作温度 |
TN-5516-HV-HV | マネージドイーサネットスイッチ、16 10/100BaseT(X)ポート、M12コネクタ、デュアルリダンダント電源入力(88-300VDCまたは85-264VAC)、0~60℃動作温度 |
ワイド動作温度モデル
TN-5516-LV-LV-T | マネージドイーサネットスイッチ、16 10/100BaseT(X)ポート、M12コネクタ、デュアルリダンダント電源入力(12/24/36/48VDC)、-40~75℃動作温度 |
---|---|
TN-5516-LV-MV-T | マネージドイーサネットスイッチ、16 10/100BaseT(X)ポート、M12コネクタ、デュアルリダンダント電源入力(12/24/36/48VDCおよび72/96/110VDC)、-40~75℃動作温度 |
TN-5516-LV-HV-T | マネージドイーサネットスイッチ、16 10/100BaseT(X)ポート、M12コネクタ、デュアルリダンダント電源入力(12/24/36/48VDCおよび88-300VDCまたは85-264VAC)、-40~75℃動作温度 |
TN-5516-MV-MV-T | マネージドイーサネットスイッチ、16 10/100BaseT(X)ポート、M12コネクタ、デュアルリダンダント電源入力(72/96/110VDC)、-40~75℃動作温度 |
TN-5516-MV-HV-T | マネージドイーサネットスイッチ、16 10/100BaseT(X)ポート、M12コネクタ、デュアルリダンダント電源入力(72/96/110VDCおよび88-300VDCまたは85-264VAC)、-40~75℃動作温度 |
TN-5516-HV-HV-T | マネージドイーサネットスイッチ、16 10/100BaseT(X)ポート、M12コネクタ、デュアルリダンダント電源入力(88-300VDCまたは85-264VAC)、-40~75℃動作温度 |
TN-5516シリーズ 製品一覧
TN-5516-HV-HV | EN50155 16ポート マネージドイーサネットスイッチ |
TN-5516-HV-HV-T | 16ポートマネージドイーサネットスイッチ |
TN-5516-LV-HV | 16ポートマネージドイーサネットスイッチ |
TN-5516-LV-HV-T | 16ポートマネージドイーサネットスイッチ |
TN-5516-LV-LV | 16ポートマネージドイーサネットスイッチ |
TN-5516-LV-LV-T | 16ポートマネージドイーサネットスイッチ |
TN-5516-LV-MV | 16ポートマネージドイーサネットスイッチ |
TN-5516-LV-MV-T | 16ポートマネージドイーサネットスイッチ |
TN-5516-MV-HV | 16ポートマネージドイーサネットスイッチ |
TN-5516-MV-HV-T | 16ポートマネージドイーサネットスイッチ |
TN-5516-MV-MV | 16ポートマネージドイーサネットスイッチ |
TN-5516-MV-MV-T | 16ポートマネージドイーサネットスイッチ |
