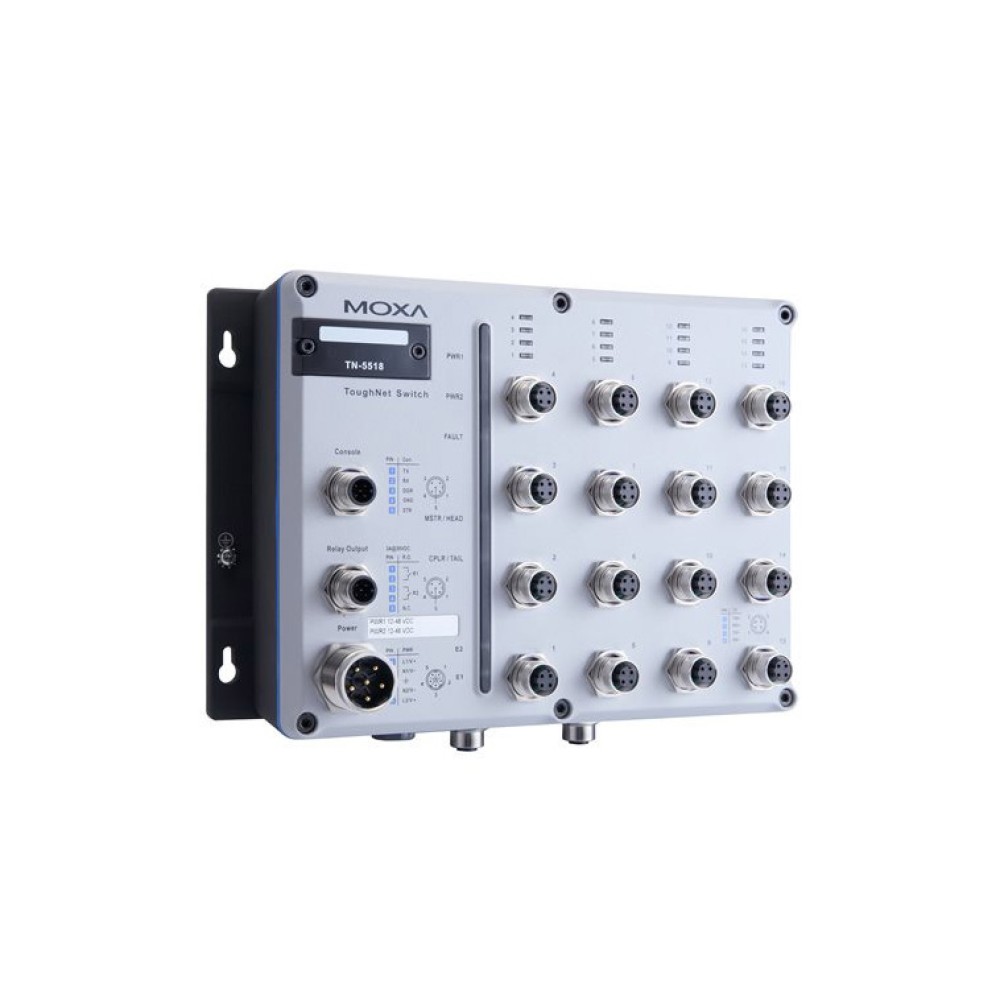

TN-5518-2GTXBP-HV-HV-T
EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 最後の3桁のIPアドレスを設定する3つのロータリスイッチを使い、メンテナンスが以前に比べて容易
- IPv6 Ready logo認証取得(IPv6 Logo Committee認証済み)
- 先進的なEN50155準拠車両アプリケーション向け産業用イーサネットスイッチ
- 異なる方針によるIPアドレス割当てのためのDHCP Option 82
- EtherNet/IP* およびModbus/TCP産業イーサネットプロトコルサポート
- Modbus/TCP産業イーサネットプロトコルサポート
- Turbo Ring、Turbo Chain、RSTP/STP, MSTP*ネットワークリダンダンシ
- IGMPスヌーピングおよびGMRPマルチキャストトラフィックフィルタリング
- ポートベースVLAN、IEEE 802.1Q VLANおよびGVRPによるネットワーク計画が容易
- QoS(IEEE 802.1p/1QおよびTOS/DiffServ)によるデターミニズムの向上
- IEEE 802.3ad、LACPによる最適な帯域幅の使用
- SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークのセキュリティの強化
- SNMPv1/v2c/v3による異なるレベルのネットワーク管理
- RMONによる効率的なネットワーク監視および率先的な能力
- 予期せぬネットワークステータスを予防する帯域幅管理
- 認証を受けたMACアドレスだけがアクセスできるロックポート
- オンラインデバッキングのためのポートミラーリング
- e-mail、リレイ出力を通した障害の自動警報
- ラインスワップファーストリカバリ
- 接続したデバイスのIPアドレス自動検知
- ネットワーク管理ソフトウェアにおいてLLDPによるトポロジ自動の検出
- webブラウザ、Telnet/シリアルコンソール、CLI* Windowsユーティリティによるコンフィギュレーション
- パネルマウントまたはDINレールマウントインストレーション能力
- MXview industrial network management software使用可
*予定： Q3/ 2011
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
ToughNet TN-5518シリーズ M12 マネージドイーサネットスイッチは、車両、鉄道アプリケーション、ビークルなどの厳しい産業環境のアプリケーション用として設計されています。TNシリーズスイッチは、振動および衝撃といった障害のある環境のオペレーションに耐えられる信頼性の高いタイトかつ堅牢な接続を実行できるM12コネクタを使用しています。TN-5500-LV-MVは、世界中のどこにでも使用できる12/24/36/48/72/96/110VDCのワイド電源入力をサポートしています。更に、12/24/36/48VDC, 72/96/110VDCまたは110/220VDC/VACデュアルのアイソレートされたリダンダント電源は、通信の信頼性の向上およびケーブル/ワイヤリングコストを削減します。
TN-5518スイッチは、最大16 ファーストイーサネットM12ポートおよび、オプションのバイパスリレー機能により、2 ギガビットポートを提供します。動作温度は、-40～75℃(Tモデル)のワイドレンジをサポートします。TN-5500シリーズイーサネットスイッチは、EN 50155/50121-3-2/50121-4(鉄道アプリケーション)、NEMA TS2(交通管制システム)、e-mark(ビークル)の要求に準拠しているので各種産業用アプリケーションに最適なスイッチとして使用することができます。
| テクノロジ *Q3, 2011対応予定 | |
| 規格 | IEEE 802.3 : 10BaseT IEEE 802.3u : 100BaseT(X) IEEE 802.3ab : 1000BaseT(X) IEEE 802.3x : フロー制御 IEEE 802.1D-2004* : スパニング・ツリー・プロトコル IEEE 802.1w : Rapid STP IEEE 802.1s* : Multiple Spanning Tree Protocol IEEE 802.1Q : VLANタギング IEEE 802.1p : Class of Service IEEE 802.1X : 認証 IEEE 802.3ad : LACPポートトランク機能 |
|---|---|
| プロトコル | IGMPv1/v2, GMRP, GVRP, SNMPv1/v2C/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telent, SSH, Syslog, LLDP, IEEE 1588 PTP V2*, Modbus/TCP, IPv6, NTP Server/Client* |
| MIB | MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| フロー制御 | IEEE802.3xフロー制御, バックプレッシャフロー制御 |
| スイッチプロパティ | |
| プライオリティキュー | 4 |
| VLAN利用数(最大) | 64 |
| VLAN IDレンジ | VID 1 ～ 4094 |
| IGMPグループ | 256 |
| インターフェース | |
| ファーストイーサネット | フロントケーブル, M12コネクタ, 10/100BaseT(X)自動ネゴシエーションスピード, 半2重/全2重モード, 自動MDI/MDI-Xコネクション |
| ギガビットイーサネット | ダウンケーブリング, M12コネクタ, 10/100/1000BaseT(X)自動ネゴシエーションスピード, 半2重/全2重モード, 自動MDI/MDI-Xコネクション, (バイパスリレー機能の有無に関わらず) |
| コンソールポート | M12 Aコーディング 5ピン(M)コネクタ |
| システムLED表示 | PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL |
| ポートLED表示 | 10/100M(ファーストイーサネットポート), 10/100/1000M(ギガビットイーサネットポート) |
| アラームコンタクト | 2 リレー出力 1 M12 Aコーディング 5ピン(M)コネクタ, 電流容量 3A @30VDC |
| ロータリスイッチ | IPアドレス最後の3桁の設定 |
| 電源 | |
| 入力電圧 | ・LV : 12/24/36/48VDC (8.4 ～ 60VDC) ・MV : 72/96/110VDC (50.4 ～ 154VDC) ・HV : 110/220VDC/VAC (88 ～ 300VDC, 85 ～ 264VAC) |
| 入力電流 | ・TN-5518-2GTXシリーズ 0.635A @24VDC, 0.28A @72VDC, 0.19A @110VDC, 0.37A @110VAC, 0.238A @220VAC ・TN-5518-2GTXBPシリーズ 0.667A @24VDC, 0.296A @72VDC, 0.202A @11VDC, 0.387A @110VAC, 0.244A @220VAC |
| 過電流保護 | 有 |
| 接続 | M23コネクタ |
| 逆極性保護 | 有 |
| メカニカル | |
| ケース | メタル, IP54保護 (未使用のポートは、保護キャップ装着) |
| サイズ | 250×181.4×76.0mm |
| 重さ | 2550g |
| 取付 | パネルマウント, DINレールマウント(オプションキット) |
| 環境 | |
| 動作温度 | 標準温度モデル : 0 ～ 60℃ ワイド温度モデル : -40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 動作湿度 | 5 ～ 95% (結露なきこと) |
| 認証 | |
| 安全 | UL 508(申請中) |
| EMI | FCC Part 15 Subpart B Class A, EN 55022 Class A |
| EMS | EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 4, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8, EN 61000-4-11, EN 61000-4-12 |
| 交通管制 | NEMA TS2(申請中), e-Mark(申請中) |
| 鉄道 | (パネルマウント取付に適用) EN 50155, EN 50121-3-2, EN 50121-4 |
| 衝撃 | IEC 61373 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 61373 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位 = mm)
| TN-5518-2GTX-LV-LV | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, デュアルリダンダント電源入力(12/24/36/48VDC), 動作温度 0 ～ 60℃ |
|---|---|
| TN-5518-2GTX-LV-MV | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, デュアルリダンダント電源入力(12/24/36/48VDCおよび72/96/110VDC), 動作温度 0 ～ 60℃ |
| TN-5518-2GTX-LV-HV | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, デュアルリダンダント電源入力(12/24/36/48VDCおよび88-300VDCまたは85-264VAC), 動作温度 0 ～ 60℃ |
| TN-5518-2GTX-MV-MV | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, デュアルリダンダント電源入力(72/96/110VDC), 動作温度 0 ～ 60℃ |
| TN-5518-2GTX-MV-HV | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, デュアルリダンダント電源入力(72/96/110VDCおよび88-300VDCまたは85-264VAC), 動作温度 0 ～ 60℃ |
| TN-5518-2GTXBP-LV-LV | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, バイパスリレー機能サポート 2 ギガビットポート, デュアルリダンダント電源入力(12/24/36/48VDC), 動作温度 0 ～ 60℃ |
| TN-5518-2GTXBP-LV-MV | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, バイパスリレー機能サポート 2 ギガビットポート, デュアルリダンダント電源入力(12/24/36/48VDCおよび72/96/110VDC), 動作温度 0 ～ 60℃ |
| TN-5518-2GTXBP-LV-HV | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, バイパスリレー機能サポート 2 ギガビットポート, デュアルリダンダント電源入力(12/24/36/48VDCおよび88-300VDCまたは85-264VAC), 動作温度 0 ～ 60℃ |
| TN-5518-2GTXBP-MV-MV | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, バイパスリレー機能サポート 2 ギガビットポート, デュアルリダンダント電源入力(72/96/110VDC), 動作温度 0 ～ 60℃ |
| TN-5518-2GTXBP-MV-HV | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, バイパスリレー機能サポート 2 ギガビットポート, デュアルリダンダント電源入力(72/96/110VDCおよび88-300VDCまたは85-264VAC), 動作温度 0 ～ 60℃ |
| TN-5518-2GTXBP-HV-HV | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, バイパスリレー機能サポート 2 ギガビットポート, デュアルリダンダント電源入力(88-300VDCまたは85-264VAC), 動作温度 0 ～ 60℃ |
拡張動作温度モデル
| TN-5518-2GTX-LV-LV-T | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, デュアルリダンダント電源入力(12/24/36/48VDC), 動作温度 -40 ～ 75℃ |
|---|---|
| TN-5518-2GTX-LV-MV-T | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, デュアルリダンダント電源入力(12/24/36/48VDCおよび72/96/110VDC), 動作温度 -40 ～ 75℃ |
| TN-5518-2GTX-LV-HV-T | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, デュアルリダンダント電源入力(12/24/36/48VDCおよび88-300VDCまたは85-264VAC), 動作温度 -40 ～ 75℃ |
| TN-5518-2GTX-MV-MV-T | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, デュアルリダンダント電源入力(72/96/110VDC), 動作温度 -40 ～ 75℃ |
| TN-5518-2GTX-MV-HV-T | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, デュアルリダンダント電源入力(72/96/110VDCおよび88-300VDCまたは85-264VAC), 動作温度 -40 ～ 75℃ |
| TN-5518-2GTXBP-LV-LV-T | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, バイパスリレー機能サポート 2 ギガビットポート, デュアルリダンダント電源入力(12/24/36/48VDC), 動作温度 -40 ～ 75℃ |
| TN-5518-2GTXBP-LV-MV-T | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, バイパスリレー機能サポート 2 ギガビットポート, デュアルリダンダント電源入力(12/24/36/48VDCおよび72/96/110VDC), 動作温度 -40 ～ 75℃ |
| TN-5518-2GTXBP-LV-HV-T | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, バイパスリレー機能サポート 2 ギガビットポート, デュアルリダンダント電源入力(12/24/36/48VDCおよび88-300VDCまたは85-264VAC), 動作温度 -40 ～ 75℃ |
| TN-5518-2GTXBP-MV-MV-T | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, バイパスリレー機能サポート 2 ギガビットポート, デュアルリダンダント電源入力(72/96/110VDC), 動作温度 -40 ～ 75℃ |
| TN-5518-2GTXBP-MV-HV-T | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, バイパスリレー機能サポート 2 ギガビットポート, デュアルリダンダント電源入力(72/96/110VDCおよび88-300VDCまたは85-264VAC), 動作温度 -40 ～ 75℃ |
| TN-5518-2GTXBP-HV-HV-T | マネージドイーサネットスイッチ, 16 10/100BaseT(X)ポートおよび2 10/100/1000BaseT(X)ポート, M12コネクタ, バイパスリレー機能サポート 2 ギガビットポート, デュアルリダンダント電源入力(88-300VDCまたは85-264VAC), 動作温度 -40 ～ 75℃ |
ネットワーク管理ソフトウェア
| MXview-1000 | 産業ネットワーク管理ソフトウェア、ライセンス1000ノード(IPアドレス) |
|---|---|
| MXview-500 | 産業ネットワーク管理ソフトウェア、ライセンス500ノード(IPアドレス) |
| MXview-250 | 産業ネットワーク管理ソフトウェア、ライセンス250ノード(IPアドレス) |
| MXview-100 | 産業ネットワーク管理ソフトウェア、ライセンス100ノード(IPアドレス) |
| MXview-50 | 産業ネットワーク管理ソフトウェア、ライセンス50ノード(IPアドレス) |
| MXview アップグレード-50 | MXview産業ネットワーク管理ソフトウェアのライセンス拡張50ノードまで(IPアドレス) |
| MXviewトライアルバージョン | MXviewフリートライアルバージョンMoxaのwebsiteからダウンロード |
アクセサリ - SNMP OPC Server Pro ソフトウェア
| EDS-SNMP OPC Server Pro | OPC serverソフトウェア(すべてのSNMPデバイスで動作) |
|---|
バックアップコンフィギュレータ
| ABC-01-M12 | コンフィギュレーションバックアップおよび復元ツール, ToughNetシリーズ EN50155マネージドイーサネットスイッチ用 M12コネクタ, 動作温度 0 ～ 60℃ |
|---|
電源ケーブル
| CBL-M12D(MM4P)/RJ45-100 IP67 | 1m M12/RJ45 Cat-5E UTP イーサネットケーブル, IP67規格4ピン(M)D-coded M12コネクタ |
|---|---|
| CBL-M23(FF5P)/Open-BK-100 IP67 | 1m M23/6ピン電源ケーブル, IP67規格6ピン(F)M23コネクタ |
| CBL-M12(FF5P)/OPEN-100 IP67 | 1m M12/5ピン電源ケーブル, IP67規格5ピン(F)A-coded M12コネクタ |
マウンティングキット
| DK-DC50131 | DINレールマウンティングキット 50×120×1mm |
|---|
M12キャップ
| A-CAP-M12F-M | M12(F)コネクタ用メタルキャップ |
|---|---|
| A-CAP-M12M-M | M12(M)コネクタ用メタルキャップ |
TN-5518シリーズ 製品一覧
| TN-5518-2GTXBP-HV-HV | 16ポートマネージドイーサネットスイッチ |
| TN-5518-2GTXBP-HV-HV-T | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTXBP-LV-HV | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTXBP-LV-HV-T | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTXBP-LV-LV | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTXBP-LV-LV-T | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTXBP-LV-MV | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTXBP-LV-MV-T | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTXBP-MV-HV | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTXBP-MV-HV-T | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTXBP-MV-MV | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTXBP-MV-MV-T | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTX-HV-HV | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTX-HV-HV-T | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTX-LV-HV | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTX-LV-HV-T | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTX-LV-LV | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTX-LV-LV-T | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTX-LV-MV | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTX-LV-MV-T | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTX-MV-HV | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTX-MV-HV-T | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTX-MV-MV | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518-2GTX-MV-MV-T | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
