TN-5916-WV-T
EN 50155 16ポートNATルーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 大規模ネットワークを階層的なサブネットに分割し、ネットワークを通してデータと情報の通信を可能にするルーティング機能
- 複数の車両内のエンドデバイスが同じIPアドレスを使用するためNATを使用した容易なIP管理
- 鉄道車両アプリケーションのための先進的なEN 50155対応イーサネットルータ
- Turbo Ring（回復時間＜20ms＠250スイッチ）およびRSTP/STPネットワーク冗長性
- IGMP V1/V2スヌーピングによるマルチキャストトラフィックフィルタリング
- IEEE 802.1Q VLANによりネットワーク計画が容易
- QoS(IEEE 802.1p/1QおよびTOS/DiffServ)によるデターミニズムの向上
- IEEE 802.3adによるスタティックポートトランキング
- SNMPv3、HTTPSおよびSSHによるネットワークのセキュリティの強化
- SNMPv1/v2c/v3による異なるレベルのネットワーク管理
- オンラインデバッキングのためのポートミラーリング
- Eメール、リレイ出力を通した障害の自動警報
- ラインスワップファーストリカバリ
- 接続されたデバイスのIPアドレスの自動リカバリ
- ネットワーク管理ソフトウェアで自動トポロジ検出のLLDP
- webブラウザ、Telnet/シリアルコンソールおよびCLI Windowsユーティリティによる設定
- パネルマウンティングまたはDINレールマウンティング設置機能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

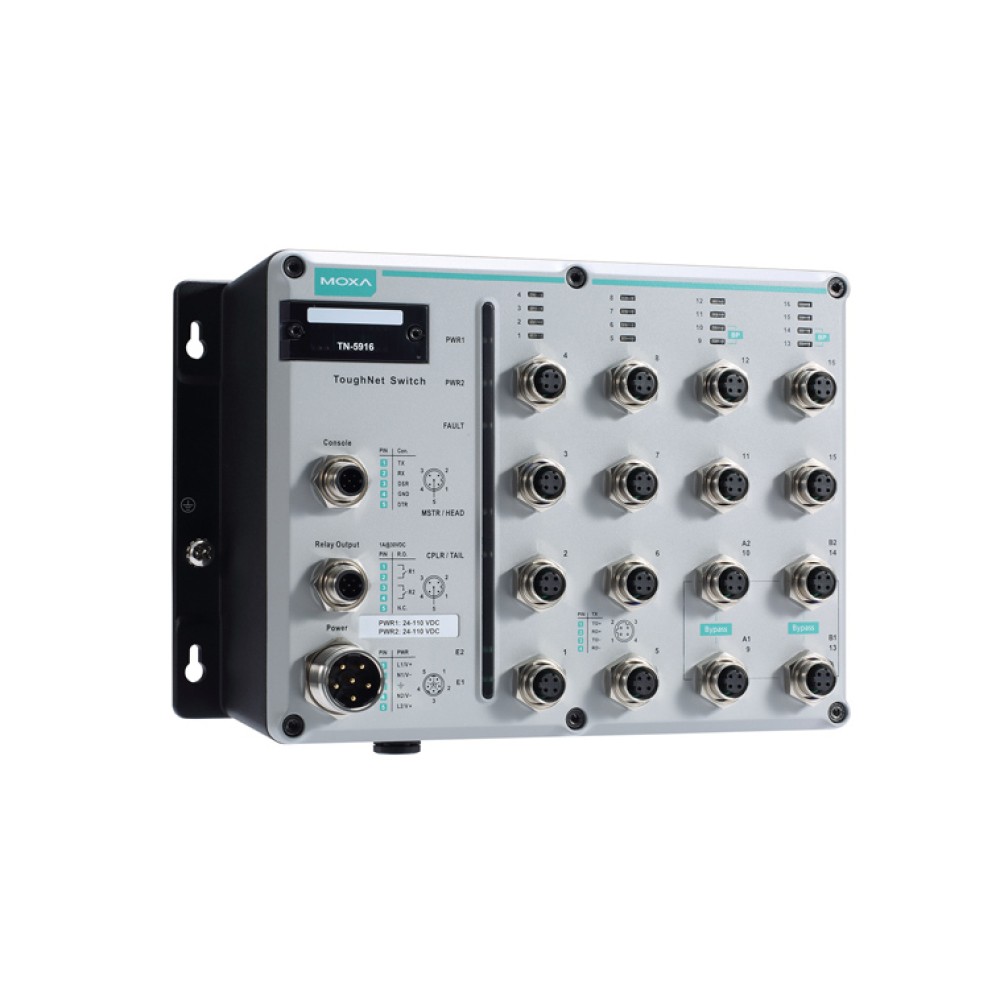

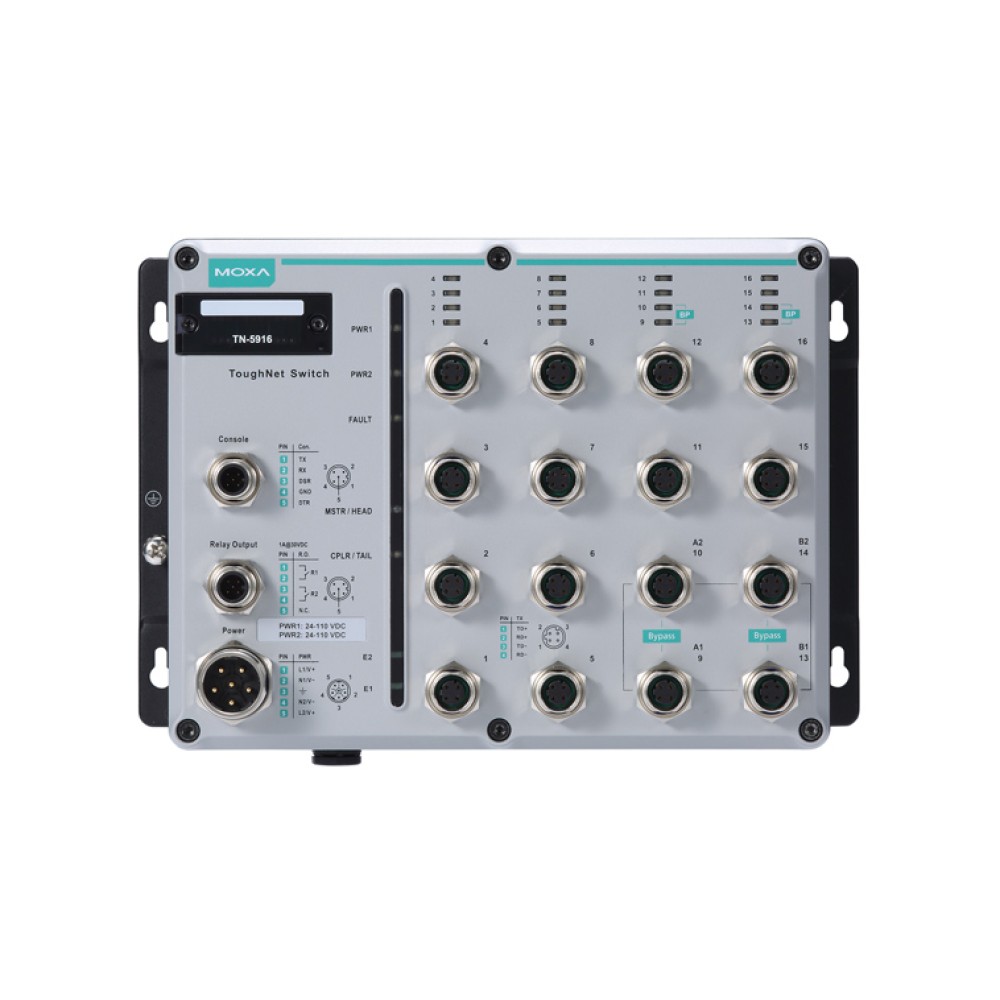

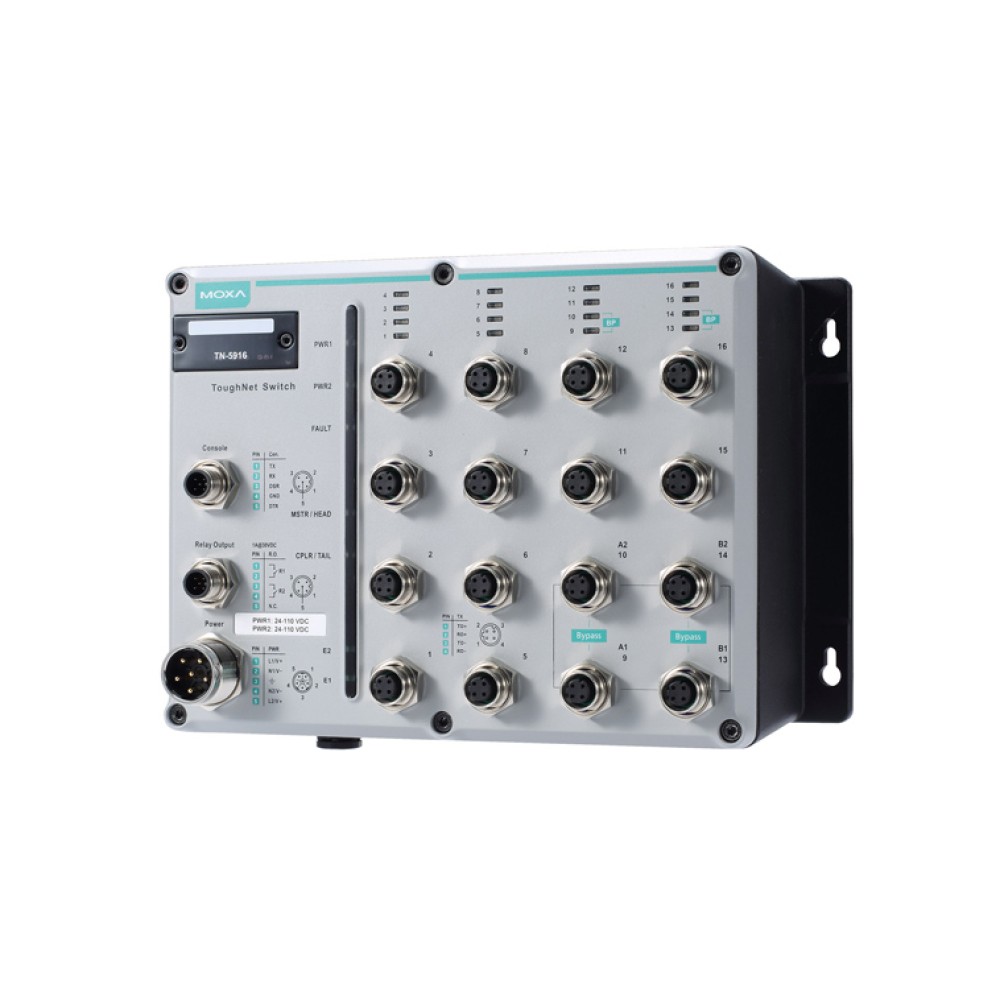

鉄道車両のバックボーンネットワークのために設計されたToughNet TN-5916は、4つのバイパスリレイバックボーンポートを備えた、ハイパフォーマンスなM12ルータです。ネットワークを介してアプリケーションの展開を容易にするNATおよびルーティング機能をサポートしています。TN-5916ルータは、タイトで強固な接続と、振動・衝撃といった環境障害に対して信頼性の高いオペレーションを保証するために、M12コネクタと円形タイプのコネクタを使用しています。TN-5916ルータは、12/24/36/48 VDC、72/96/110 VDCまたは110/220 VDCの幅広い電源入力範囲を提供します。また、TN-5916は、-40～75℃の拡張動作温度範囲で動作し、EN 50155/50121-4要件に対応しているので、さまざまな産業用アプリケーションに最適なルータです。
- 鉄道車両バックボーンネットワークのための設計
- デュアルバイパスリレイ
- 24～110 VDCの絶縁型電源入力
- EN 50155重要部分に準拠
- -40～75℃動作温度範囲
- Turbo Ring (回復時間＜20ms＠250スイッチ) およびRSTP/STPネットワーク冗長性
カタログ：スマート鉄道に必要とする統合されたIPソリューション
MoxaはIPベース通信ソリューションの広範囲において、IRIS認証を取得しているグローバルリーダーです。現在、IEC鉄道委員会の一員として、鉄道業界に特化したソリューションを通じて、ネットワークの専門知識や革新的技術を提供しています。 これまで、インテリジェントワイヤレス・インターキャリッジ接続や、ミリ秒高速イーサネットの活用、また、ワイヤレスLANのローミングなど、Moxaは独自の鉄道用技術を展開してきました。産業用ネットワーク分野で25年の実績を持つMoxa製品は、低コストで長寿命、優秀なMTBFの設計、全コア構成品へのIP付与、お客様との信頼関係を通して、世界の鉄道事業に持続可能なソリューションを提供しています。
カタログ：鉄道アプリケーションガイド
Moxaは、地下鉄・鉄道幹線・高速鉄道を含む車両アプリケーション、鉄道沿線・信号・踏切を含む世界中の数十にわたる主要な鉄道プロジェクトの成功に必要とする重要な通信、データ管理とコンピューティングインフラストラクチャを提供しています。この鉄道カタログでは、いくつかの重要な鉄道アプリケーションのシナリオ、先進的なイノベーション技術の活用およびMoxaがいかに今日の鉄道産業の課題に対処できるかをご紹介します。
| 技術 | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3x フロー制御 IEEE 802.1D-2004 スパニングツリープロトコル IEEE 802.1w Rapid STP IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.3ad スタティックポートトランキング |
|---|---|
| プロトコル | IGMPv1/v2, SNMPv1/v2c/v3, SNMP Trap, SNMP Inform, DHCP Server, SNTP, SMTP Client, HTTP, HTTPS, Telnet Server, SSH, Syslog, LLDP, NTP Server/Client |
| ルーティング機能 | ルーティング冗長性のためのスタティックルート、RIP V1/V2, NAT, VRRP |
| フロー制御 |
|
| ルータプロパティ | |
| プライオリティキュー | 4 |
| 利用可能なVLANの最大数 | 16 |
| VLAN ID範囲 | VID 1 ～ 4094 |
| IGMPグループ | 256 |
| インターフェース | |
| ファストイーサネット | フロントケーブリング、M12コネクタ、10/100BaseT(X)オートネゴシエーションスピード、F/Hデュープレックスモード および オートMDI/MDI-Xコネクション、 4 バイパスリレイ（バックボーンポート） |
| コンソールポート | M12 Aコーディング 5ピン(M)コネクタ |
| システムLED表示 | PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL |
| ポートLED表示 | 10/100M (ファーストイーサネットポート) |
| アラーム接点 | 2リレイ出力、M12 A-coding 5-pin(M)コネクタ、 電流最大容量1A＠30 VDC |
| 電源 | |
| 入力電圧 | WV：24～110 VDC (16.8～137.5 VDC) |
| 入力電流 | 0.85A＠24 VDC; 0.17A＠110 VDC |
| 過電流保護 | 有 |
| 接続 | M23コネクタ |
| 逆極性保護 | 有 |
| メカニカル | |
| 筐体 | アルミ合金、IP54保護等級 (不使用ポート用保護キャップ別売りあり) |
| サイズ | 250×175.8×116.3 mm |
| 重さ | 4030 g |
| 設置 | パネルマウンティング、DINレールマウンティング (要オプションキット) |
| 環境 | |
| 動作温度 | ワイド温度モデル：-40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 規格および認証 | |
| 安全 | UL/cUL 508, EN 60950-1 (LVD) |
| EMC | EN 55022, EN 55024 |
| EMI | CISPR 22, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact 6 kV; Air 8 kV IEC 61000-4-3 RS: 20 V/m (80 MHz ～ 1 GHz) IEC 61000-4-4 EFT: Power 2 kV; Signal 2 kV IEC 61000-4-5 Surge: Power 2 kV; Signal 2 kV IEC 61000-4-6 CS: 10 V |
| 鉄道交通 | EN 50155, EN 50121-4, EN 45545-2 |
| 衝撃 | EN 50155, EN/IEC 61373 |
| 落下 | IEC 60068-2-32, ISTA-2A |
| 振動 | EN 50155, EN/IEC 61373 |
| 注意 | Moxaのウェブサイトで最新の認証ステータス情報をご覧ください |
| MTBF (mean time between failures) | |
| 時間 | 556,025 hrs |
| 規格 | Telcordia SR332, GB, 25℃ |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| TN-5916-WV-T | 10/100BaseT(X)ポート×16 および バイパスリレイ機能付き10/100BaseT(X)ポート×4 を搭載したNATルータ、 デュアル冗長電源入力 (24－110 VDC)、-40～75℃動作温度 |
|---|---|
| TN-5916-WV-CT-T | 10/100BaseT(X)M12ポート×16 および バイパスリレイ機能付き10/100BaseT(X)ポート×4 を搭載したNATルータ、 デュアル冗長電源入力 (24－110 VDC)、-40～75℃動作温度、 共形コーティングモデル |
TN-5900シリーズ 製品一覧
| TN-5916-WV-CT-T | EN 50155 16/16+2GポートLayer 3 ギガビットマネージドイーサネットスイッチ |
| TN-5916-WV-T | EN 50155 16ポートNATルーター |
