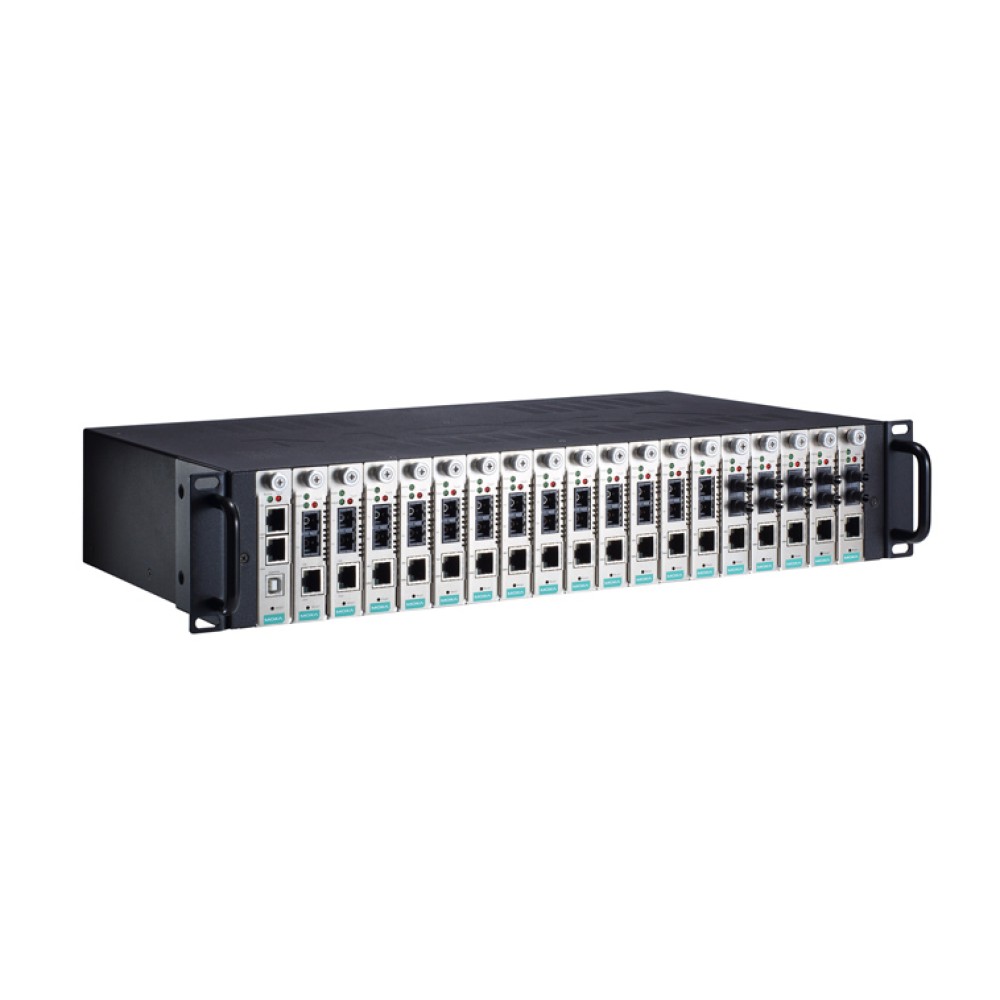

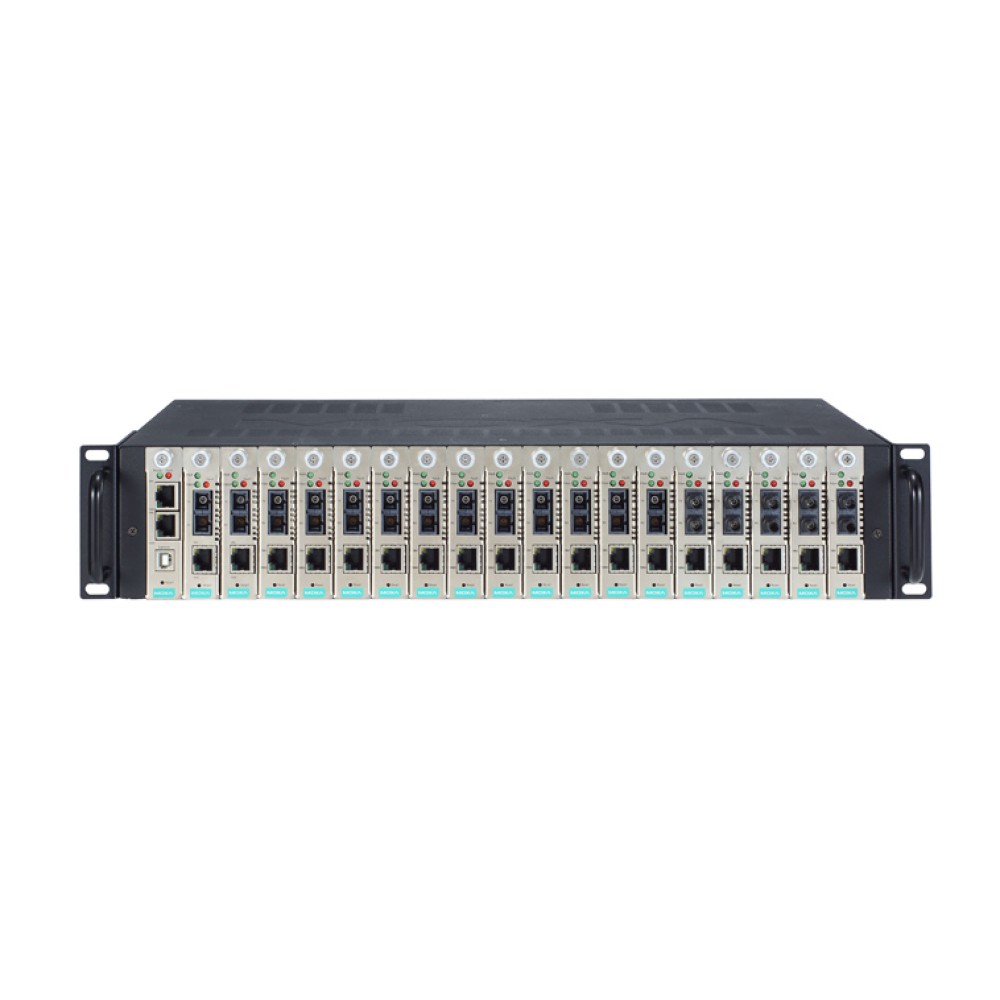

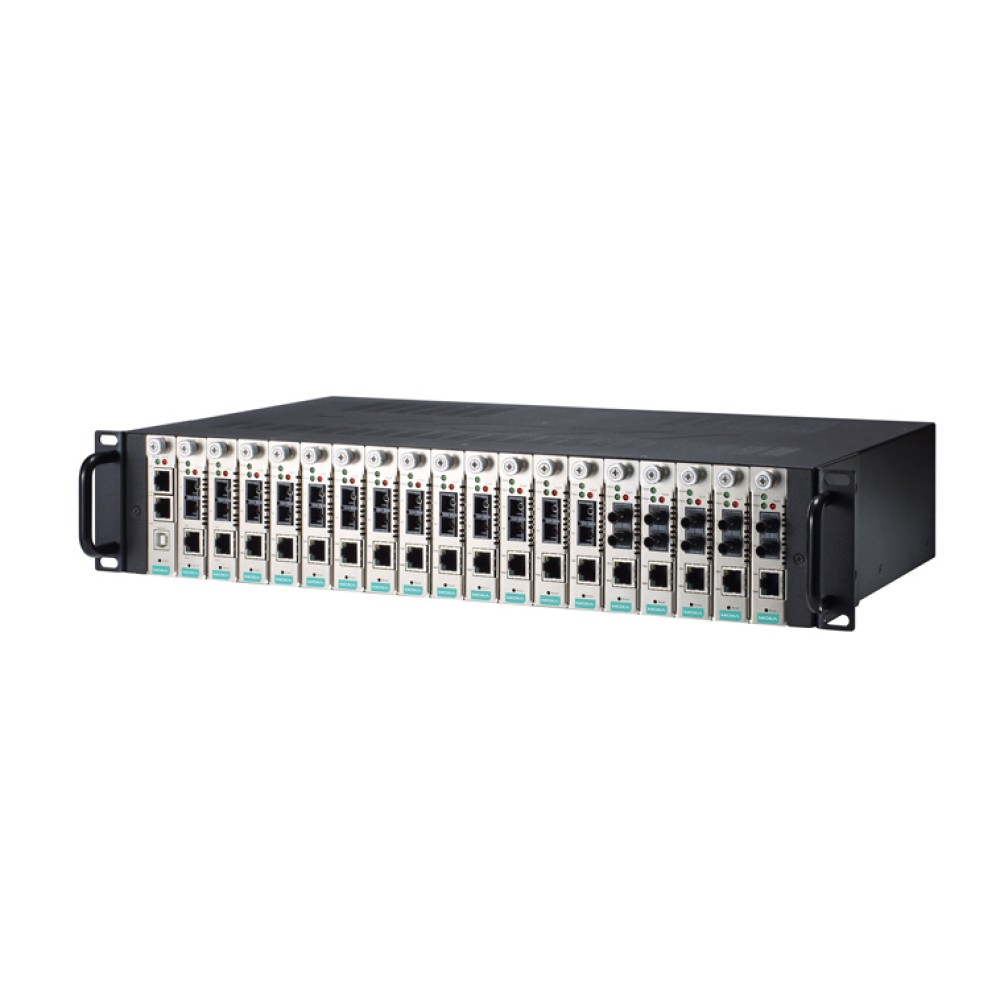

TRC-2190-AC

NRackシステム用ラックマウントシャーシ

主な製品特長


  • ラックマウント用19インチシャーシ
  • 高密度アプリケーションを提供する18スロット
  • デュアル電源入力、冗長電源サポート
  • サービス費用を削減するファンレスシャーシ設計
  • SNMP/webコンソールによる容易なマネジメント
  • -20~55℃動作温度範囲

FCC

CE

UL

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ


TRC-2190シリーズは、CSM-400/CSM-200シリーズ イーサネット-ファイバマネジメントメディアコンバータモジュールを収納する18スロットシャーシです。リモート管理および監視のためのSNMP/Webコンソールをサポートしています。TRC-2190シャーシは、1つのACまたはDC電源入力、また、オプションの冗長電源拡張モジュールを使用することで、より信頼性を高めることができます。TRC-2190シリーズの電源入力モジュールは、ファンレスシャーシ設計で、-20~55℃の動作温度範囲をサポートしています。

アプリケーションノート

旅客情報システム(PIS) のための革新的なリモート管理

旅客情報システムのための革新的なリモート管理
旅客情報システムのための革新的なリモート管理

旅客情報システム(PIS*)は、ネットワーク上のさまざまな地点から収集された大量のデータに基づき、最新の情報を更新して乗客に提供します。このデータは、コントロールルームでリアルタイムに集約して管理する必要があります。 このアプリケーションノートでは、Moxaの新しい産業用メディアコンバータを使用して、データを一元的に管理し、フィールドデバイスのリモート管理に役立つ方法をご紹介しています。

*Passenger information System

高度交通管制システム(ATMS) のための革新的なリモート管理

専門性の高い海洋ソリューション
海洋ソリューション カタログ

都市環境における交通渋滞を解消するため、交通当局は、高度交通管制システム(ATMS*)を利用して、交通の流れを制御しています。高度な通信技術により、さまざまな高速道路、交差点、橋梁などの交通状況をリアルタイムで更新するデータがコントロールルームに伝送されます。このアプリケーションノートでは、Moxaの新しいメディアコンバータを使い、フィールドデバイスからの大量の受信データを一元的にリモート管理する方法をご紹介しています。

*Advanced Traffic Management System


イーサネットインターフェース
ポート数2
スピード10/100 Mbps, オートMDI/MDIX
コネクタ8ピン RJ45
電磁アイソレーション保護1.5 kVビルトイン
USBインターフェース
ポート数1
USB規格USB 1.1/2.0規格
コネクタUSB Type B
ソフトウェア
ネットワークプロトコルICMP, IP, TCP, DHCP, Telnet, DNS, SNMP V1/V2c/V3, HTTP, SMTP
設定オプションSNMP/HTTP/Telnet/USB/SSH/HTTPS
物理的特性
筐体SECC (1.2 mm)
サイズ440 × 260 × 77 mm
重量5.2 kg, 電源モジュール1個搭載
ポート数前面の18スロットにスライドインモジュール挿入、背面の2スロットに電源モジュール挿入
環境
動作温度-20 ~ 55℃
保管温度-40 ~ 85℃
相対湿度5~95% (結露なきこと)
電源
入力電源ユニバーサル100~240 VAC (47~63 Hz) または ±48 VDC (36~53 VDC および -36~-53 VDC)
電力消費量最大出力:3.2A @ 36VDC
規格と認証
安全UL 60950-1, EN 60950-1
EMCCE, FCC
EMIEN 55032 Class A, FCC Part 15 Subpart B Class A
EMS EN 61000-4-2 (ESD) 接触:4 kV; 気中:8 kV
EN 61000-4-3 (RS) 80 MHz~1 GHz: 3 V/m
EN 61000-4-4 (EFT) 電源:1 kV; 信号: 0.5 kV
EN 61000-4-5 (Surge) 電源:1 kV; 信号: 0.5 kV
EN 61000-4-6 (CS) 150 kHz~80 MHz: 3 V/m
EN 61000-4-8 (PFMF)
EN 6100
グリーン製品RoHS, CRoHS, WEEE
平均故障間隔 (MTBF)
時間1,055,112 時間
規格Telcordia (Bellcore), GB
保証
保証期間5年
詳細MOXA社 製品保証方針


サイズ (単位 = mm)

詳細


TRC-2190-AC 2Uラックマウントシャーシ, シングル 110~240 VAC入力, フロントパネル 18スロット, CSM-MN01マネージドモジュール
TRC-2190-DC48V 2U ラックマウントシャーシ, シングル 36~53 VDC入力, フロントパネル 18スロット, CSM-MN01マネージドモジュール
ME-10-T スタンドアロン 1スロットシャーシ, 冗長 12~48 VDC電源付属

コンパチブルモジュール

CSM-400-1213 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, マルチモードSTコネクタ, -20~55℃
CSM-400-1213-T 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, マルチモードSTコネクタ, -40~75℃
CSM-400-1214 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, マルチモードSCコネクタ, -20~55℃
CSM-400-1214-T 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, マルチモードSCコネクタ, -40~75℃
CSM-400-1218 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, シングルモードSCコネクタ, -20~55℃
CSM-400-1218-T 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, シングルモードSCコネクタ, -40~75℃
CSM-400-1224 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, WDM-AシングルモードSCコネクタ, -20~55℃
CSM-400-1224-T 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, WDM-AシングルモードSCコネクタ, -40~75℃
CSM-400-1225 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, WDM-BシングルモードSCコネクタ, -20~55℃
CSM-400-1225-T 10/100BaseT(X)-100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, WDM-BシングルモードSCコネクタ, -40~75℃

オプショナルアクセサリ

電源アダプタ
PWR-2190-DC48V 冗長電源, 36~53 VDC
PWR-2190-AC 冗長電源, 110~240 VAC
マウント/ブラケット/ドライブキット
Plate-1 未使用のフロントパネルスロット用フェースプレート(すべての未使用のフロントパネルスロットに使用)

TRC-2190シリーズ 製品一覧

TRC-2190-AC NRackシステム用ラックマウントシャーシ
TRC-2190-DC-48V NRack System™用ラックマウントシャーシ

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。
