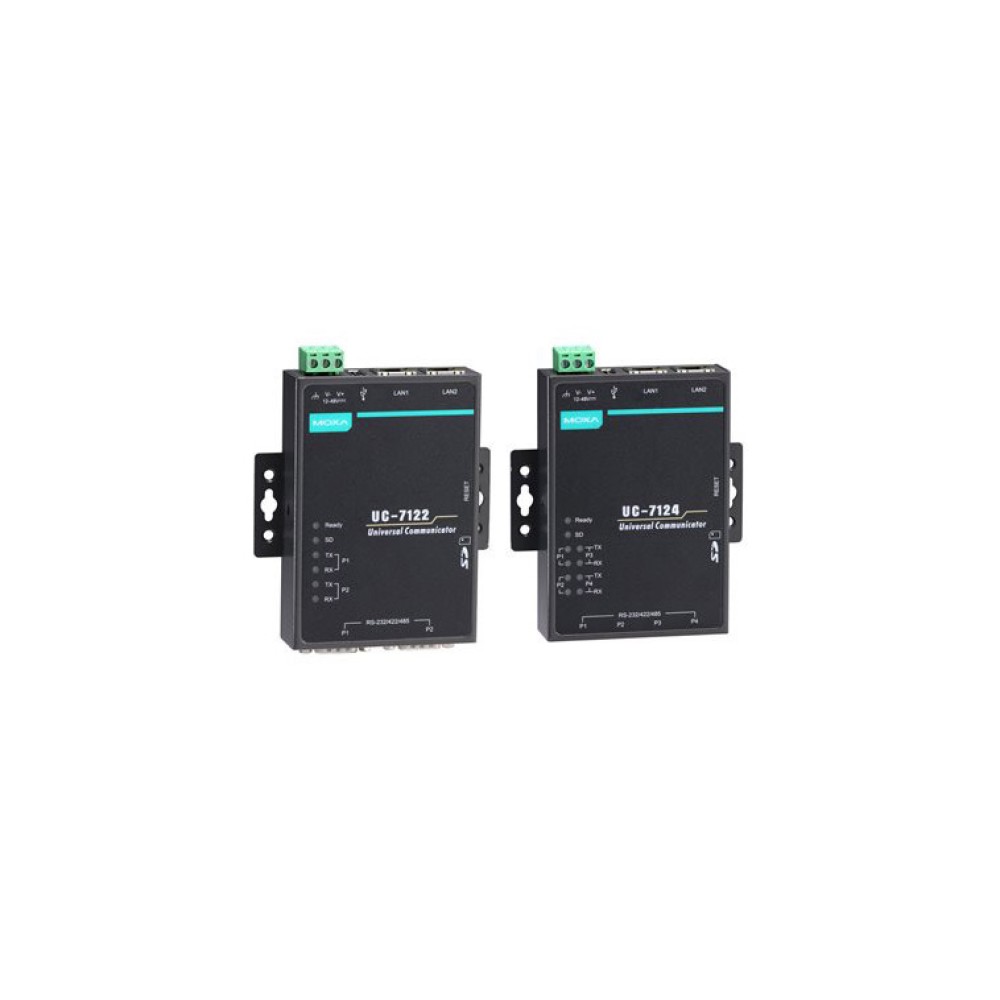

UC-7124-CE
ミニRISCベースready-to-runコンピューター,デュアルLAN,2または4シリアルポート,LAN,SD,USB
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- Cirrus Logic EP9302 ARM9 32-bit 200MHzプロセッサ
- オンボード32MB RAM, 16MBフラッシュディスク
- ソフトウェアセレクタブル2または4 RS-232C/422/485シリアルポート
- 50bps ～ 921.6Kbpsいかなるボーレートの選択可能
- ネットワークリダンダンシ用デュアル10/100Mbps
- ストレージ拡張用SDソケット
- ビルトイン・リアルタイムクロック(RTC), ブザー, ウオッチドッグタイマ(WDT)
- Ready-to-run WinCE 5.0プラットフォーム
- -40 ～ 75℃ワイド動作温度サポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
UC-7122/7124 エンベデッドコンピュータは、2または4 RS-232C/422/485シリアルポートとデュアル10/100MbpsイーサネットLANポートを備え、多能な産業コミュニケーションおよびエンベデッドコミュニケーションプラットフォームをユーザに提供するRISCベースのエンベデッドコンピュータです。
UC-7122/7124エンベデッドコンピュータは、Cirrus Logic EP9302 ARM9 200MHz RISC CPUを搭載しています。UC-7122/7124はX86 CPUと異なり、CISCデザインを使用し、ARM9 RISCデザインアーキテクチャとモダンな体技術を利用したパワフルなコンピューティングエンジンコミュニケーション機能を提供しますが、熱の発生を最小に抑えています。また、16MB NOR Flash ROMおよび16MB SDRAMの大容量ビルトインストレージにより、さまざまなアプリケーションを実行できます。SDソケットは、追加できるストレージ拡張ディスクの柔軟性を提供します。また、ARM9を組みこんだデュアルLANポートを搭載したUC-7122/7124は、簡単なデータ収集とプロトコル変換アプリケーションのために理想的なコミュニケーション・プラットホームを提供します。さらに、RS-232C/422/485シリアルポートは、さまざまなシリアルデバイスの接続ができます。
これらの機能を取り込んだUC-7122/7124エンベデッドコンピュータは、データ収集やリモートデバイスコントロール、モニタリング、プロトコル変換といった、産業アプリケーションに必要な便利かつパワフルな集中管理ユニットを提供します。
プリインストールされたWinCE5.0オペレーティングシステムは、ソフトウェアプログラム開発のための共通的なWindowsベースのソフトウェアオペレーティングシステムを提供します。これは、デスクトップPCのためにVisual C/C++で書かれたソフトウェアが、Microsoft Visual C++あるいはMicrosoft Visual Studio 2005などの一般的なプログラミングツールが容易にUC-7122/7124コンピュータに移植できることを意味します。既存のソフトウェアコードを変更するために時間を費やす必要はありません。また、UC7122/7124のフラッシュメモリにオペレーティングシステム、デバイスドライバ、および関連するソフトウェアをすべてストアできます。
ハードウェア仕様
| コンピュータ | |
| CPU | Cirrus EP9302 ARM9 CPU, 200MHzプロセッサ |
|---|---|
| OS(プリインストール) | Windows CE 5.0 |
| DRAM | 32MBオンボード(ODM用64MB) |
| Flash | 16MBオンボード(ODM用32MB) |
| ストレージ拡張 | SDスロット×1 |
| USB | USB2.0フルスピードホスト(OHCI)×1 |
| LANインターフェース | |
| イーサネット | オートセンシング10/100Mbps×2, RJ45コネクタ |
| 磁気絶縁保護 | 1.5KV 搭載 |
| シリアルインターフェース | |
| シリアル規格 | RS-232C/422/485, ソフトウェア選択可 |
| ポート数 | 2 または 4 |
| コネクタ | 8-pin RJ45 |
| コンソールポート/ デバッギングポート | RS-232C(Txd, RxD, GND), 4-pin Pinヘッダー出力 |
| ESDサージ保護 | 15KV ESD全信号 |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 奇数, 偶数, スペース, マーク |
| フロー制御 | RTS/CTS, XON/XOFF, RS-485制御用ADDC™ (automatic data direction control) |
| ボーレート | 50bps ～ 921.6Kbps(非標準ボーレート設定サポート) |
| シリアル信号 | |
| RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| LED | |
| システム | Ready×1, SD×1 |
| LAN | 10M/Link×2, 100M/Link×2(RJ45コネクタ) |
| シリアル | TxD, RxD(各2または4) |
| メカニカル | |
| ケース | アルミニウム(1mm) |
| 重量 | UC-7122 : 190g UC-7124 : 200g |
| 寸法 | 77×111×26mm |
| 取付 | DINレール, ウォールマウント |
| 環境 | |
| 稼動時温度 | -10 ～ 60℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保管時温度 | -20 ～ 80℃ |
| 電源 | |
| 入力電圧 | 12 ～ 48VDC |
| 消費電力 | UC-7122 : 340mA @12VDC UC-7124 : 360mA @12VDC |
| 認証 | |
| 安全 | LVD：EN60950-1 UL/cUL : UL60950-1, CAN/CSA-C22.2 No. 60950-1-03 |
| EMC | CE(EN55022 Class A, EN61000-3-2 Class A, EN61000-3-3, EN55024), FCC (Part 15 Subpart B, CISPR 22 Class A) |
| 信頼性 | |
| アラートツール | ビルトインブザーおよびRTC(Real-Time Clock) |
| 自動リブートトリガ | ビルトインWDT(ウオッチドッグタイマ) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
ソフトウェア仕様
| Windows Embedded CE 5.0 | |
| プロトコルスタック | TCP, UDP, IPv4, SNMP , ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSL, DHCP, SNTP, SMTP, Telnet, FTP, PPP |
|---|---|
| ファイルシステム | TFAT(オンボードflash) |
| システムユーティリティ | Windows command shell, telnet, ftp Web-based administration manager |
| サービスおよび Daemonsサポート |
Telnetサーバ : 標準Telnetクライアントを通してリモートアドミニストレーション可能 FTPサーバ : ネットワーク経由でリモートコンピュータとのファイル転送が可能 Webサーバ(httpd) : WinCE, ASP, ISAPIセキュアソケットレーヤーを含むサポート, SSL 2, SSL 3,およびトランスポートレイヤーセキュリティ(TLS/SSL 3.1)パブリックキーベースプロトコルおよびWebアドミニストレーションISAPIエクステンション ダイアルアップネットワーキングサービス : RASクライアントAPIおよびPPP, Extensible Authentication Protocol (EAP)およびRASスクリプティング |
| アプリケーション開発環境 | Moxa WinCE 5.0 SDK C Libraries and Run-times Component Services (COM and DCOM) Microsoft Foundation Classes (MFC) Winsock 2.2 |
外観図
サイズ （単位 = mm）
| UC-7122-CE | 2シリアルポート, デュアルLAN, SD, USB, WinCE 5.0, 動作温度 : -10～60℃ |
|---|---|
| UC-7124-CE | 2シリアルポート, デュアルLAN, SD, USB, WinCE 5.0, 動作温度 : -10～60℃ |
| UC-7122-T-CE | 2シリアルポート, デュアルLAN, SD, USB, WinCE 5.0, 動作温度 : -40～75℃ |
| UC-7124-T-CE | 2シリアルポート, デュアルLAN, SD, USB, WinCE 5.0, 動作温度 : -40～75℃ |
マウンティングキット
| DK-35A | DINレールマウンティングキット(35 mm) |
|---|
UC-7120シリーズ 製品一覧
| UC-7122-CE | ミニRISCベースReady-to-Runエンベデッド・コンピューター |
| UC-7122-T-CE | ミニRISCベースready-to-runコンピューター,デュアルLAN,2または4シリアルポート,LAN,SD,USB |
| UC-7124-CE | ミニRISCベースready-to-runコンピューター,デュアルLAN,2または4シリアルポート,LAN,SD,USB |
| UC-7124-T-CE | ミニRISCベースready-to-runコンピューター,デュアルLAN,2または4シリアルポート,LAN,SD,USB |
