UC-8580-T-Q-LX
複数のWWANポートを備えた,車両-地上間コンピューティングプラットフォーム
2025年02月21日 販売終了予定
こちらの製品は 2025年02月21日をもちまして 販売終了予定となっております。
主な製品特長
- EN 50155規格の必須試験項目(*)に準拠
- 過酷な環境で使用できる-40~70℃(Tx)動作温度範囲サポート
- 最大3 WWANコネクションおよびセルラーモジュール用2SIMカードスロットサポート
- 1WLAN(IEEE 802.11b/g/n/ac)コネクションサポート
- 設置面積の縮小とメンテナンスが容易なシングルパネルI/O設計
- メンテナンスが容易なフロントサイドアクセスパネル
- 車両アプリケーションに適したパワーイグニッション機能を備えたアイソレーションされた24~110VDC電源入力
- 5年保証
* この製品は、EN 50155規格として定義された鉄道車両のアプリケーションに適しています。
EN 50155コンプライアンスについての詳細は、こちらをご覧ください。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

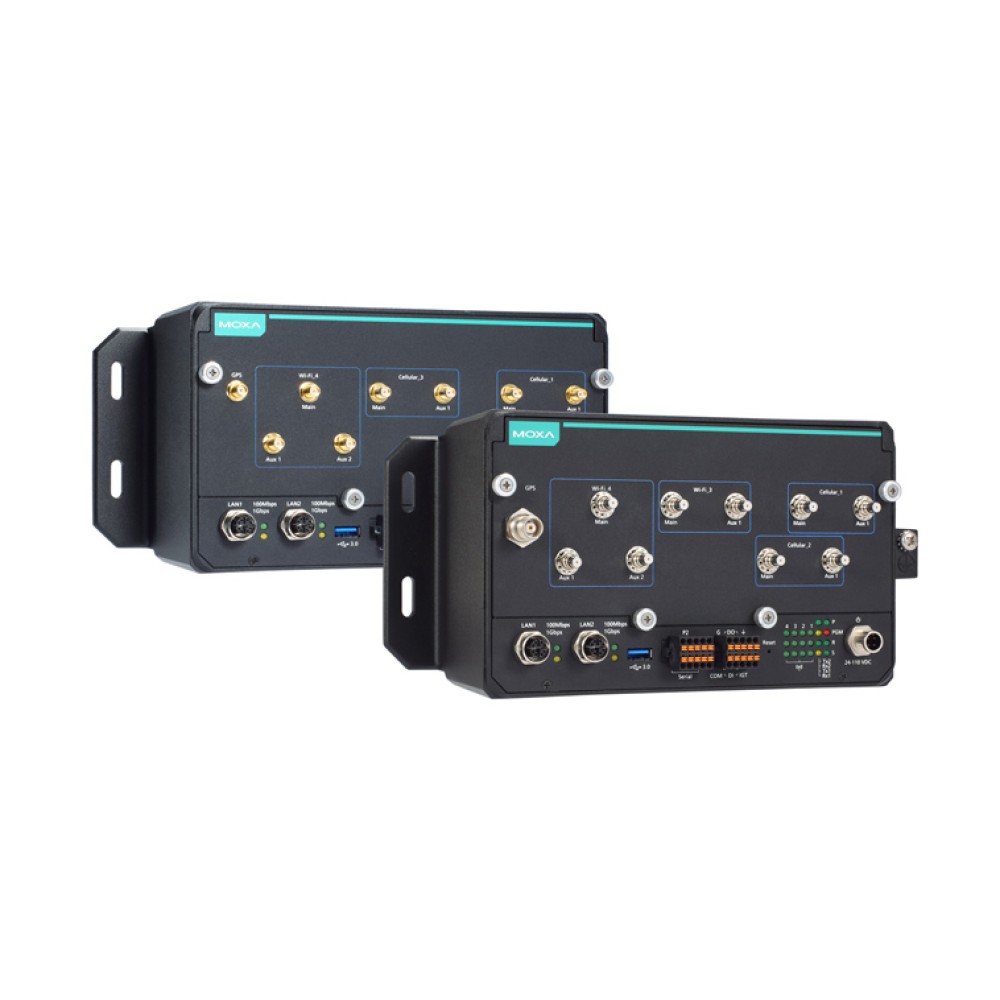

MoxaのUC-8580は、交通輸送アプリケーションのために特別に設計された革新的なコンピューティングプラットフォームです。UC-8580は、4つのワイヤレスモジュール* をインストールするためのスロットを備えています。3つのスロットは、3G/LTEモジュールをサポートし、1つのスロットは、Wi-Fiモジュールをサポートします。各3G/LTEモジュールには2つのSIMカードスロットがあり、セルラーおよびWi-FiマネージメントのためのMoxaソフトウェアユーティリティビルトインのWireless Managerを活用して、冗長セルラーネットワーク通信またはジオフェンシングSIMカードの選択を可能にします。
UC-8580は、Debian 8ベースLinuxカーネル4.1オープンプラットフォームを使用しているため、ソリューションプロバイダがDebianのAPT(Advanced Packaging Tools)を介してソフトウェアパッケージの管理、または、MoxaのAPIライブラリとGNU Cライブラリを使用してソフトウェアアプリケーションを開発できます。
UC-8580のシングルサイドI/O設計は、一般的に通信デバイスを設置するスペースのない車載アプリケーションに最適です。また、UC-8580はフロントサイドにアクセスパネルがあり、ユーザがマウントした後にユニット全体を壁から取り外す必要がなく、ワイヤレスモジュール、SIMカード、またはmSATAカードのインストールや交換が可能です。
UC-8580は、次のアプリケーションの通信中心のコンピューティングプラットフォームとして使用できます:
・車両と地上間通信のゲートウェイ
・TCMS T2G (Train-to-Ground=列車と地上間)ゲートウェイ
・モバイル状況監視ユニット
・イーサネットコンシストネットワークT2Gゲートウェイ
・オンボードワイヤレス自動料金収受ユニット
* オプションで別売り
ホワイトペーパー:鉄道データのセキュリティ:耐久性のあるNVRプラットフォームの構築
-
-
このホワイトペーパーにおいて、Moxaは、鉄道事業者が鉄道環境の独特なテストに対してデータおよびデバイスを保護しようとする際に直面する主要課題に対するいくつかのソリューションを特定します。ネットワークビデオ録画機器を出発点として、列車の振動、極端な温度変動、電源がデバイスの機能と耐久性にどのように悪影響を与えるかを簡単な分析を行います。その後、慎重に考慮、集中化、自動化されたコントロールとフェールセーフを通じてカスタマーのための強力な価値を構築すると同時に思慮深いエンジニアリングが懸念のポイントとして、これらの要因をどのように排除できるかを検討します。
ホワイトペーパー:すべてのタイプの鉄道列車に必要とするワンコンピューティングプラットフォーム技術
-
-
このホワイトペーパーでは、信号とコントロールを除きオンボードの列車コンピュータが適用されるさまざまなアプリケーションとサブシステムについて説明します。鉄道業界での多くは、重要な信号とコントロールの自動化に焦点を当てています。しかし今日の列車やその他の大量輸送は、これらの重要なシステムを超えてさらに多くの需要があります。列車の各クラスにはオンボード補助オートメーションシステムによって定義された特定の要件とニーズがあります。これらの要件は提供される列車環境によって異なりますが、ハードウェア要件のコアセットを満たし、拡張可能なシングルコンピュータが事実上必要とされるオンボードの補助的な役割を果たすことができます。 また、このホワイトペーパーでは、これらのコア要件について検証し、いかに綿密なコンピュータ設計がオンボードの列車システムを構築するエンジニアがその展開および統合時間を削減できるかを説明します。
ハードウェア仕様
コンピュータ | |
CPU | ARMv7 Cortex-A7 dual-core 1 GHzプロセッサ |
---|---|
OS (事前インストール) | Debian 8 (Linux Kernel v4.1) |
USB | USB 2.0/3.0ホスト ×1 (Type Aコネクタ) |
DRAM | 1 GB DDR3L SDRAM |
ワイヤレス対応Mini-PCIeスロット | |
スロット数 | 4 |
スロット1~3 | セルラーモジュール用USB信号 |
スロット4 | Wi-Fi モジュール用PCIe信号 |
SIMカードスロット | SIMカードスロット:セルラーモジュール用Mini-PCIeスロット当たり2SIMカードスロット |
注意 | ワイヤレスモジュールは別売り |
ストレージ | |
メインストレージ | OSストレージ用4 GB eMMC |
ストレージ拡張 | mSATAスロット ×1 |
イーサネットインターフェース | |
LAN | 自動センシング10/100/1000 Mbpsイーサネットポート ×2 (M12 X-coded, 8ピン) |
電磁アイソレーション保護 | 1.5 kV ビルトイン |
GPSモジュール | |
受信タイプ | ・72-チャネル u-blox M8エンジン ・GPS L1C/A ・SBAS L1C/A ・QZSS L1C/A ・GLONASS L1OF ・BeiDou B1 |
プロトコル | ![]() |
タイムパルス | 0.25 Hz~10 MHz (設定可能) |
速度精度 | 0.05 m/s |
ヘッディング精度 | 0.3° |
補助GNSS (A-GNSS) | AssistNow OnlineおよびAssistNow Offline A-GNSSサービスサポート, AssistNow AutonomousサポートおよびOMA SUPL準拠 |
運用制限 (エアーボーン想定 < 4 gプラットフォーム) | ・Dynamics: 4 g ・Altitude: 50,000 m ・Velocity: 500 m/s |
アンテナタイプ | パッシブ/アクティブ |
コネクタタイプ | SMA (F) |
シリアルインターフェース | |
シリアル規格 | RS-232C/422/485ソフトウェアセレクタブルポート(5ピン ターミナルブロックコネクタ) ×2 |
コンソールポート | RS-232C (TxD, RxD, GND),4ピン ピンヘッド出力(115200, n, 8, 1) |
シリアル通信パラメータ | |
データビット | 5, 6, 7, 8 |
ストップビット | 1, 1.5, 2 |
パリティ | 無し, 偶数, 奇数, スペース, マーク |
フロー制御 | RS-485用XON/XOFF,ADDC® (automatic data direction control) |
ボーレート | 115200 bps (最大) |
シリアル信号 | |
RS-232C | TxD, RxD, RTS, CTS, GND |
RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
RS-485-2線 | Data+, Data-, GND |
デジタル入力/出力 | |
デジタル入力 | 3 (ターミナルブロック) |
デジタル入力デフォルト値 | High |
入力電圧 | 0~30 VDC at 25 Hz |
デジタル入力レベル (ドライコンタクト) | Logic level 0: Close to GND Logic level 1: Open |
デジタル入力レベル (ウェットコンタクト) | Logic level 0: +3 V max. Logic level 1: +10 V~ +30 V (COM~DI) |
デジタル出力 | 3 (ターミナルブロック) |
DOデフォルト値 | High-Z |
DO IOタイプ | Open drain |
出力電流 | チャネル当たり 最大 200 mA |
On-State電圧 | 24 VDC ノーマル, オープンコレクタ 最大30 VDC |
アイソレーション | 3 KV オプティカルアイソレーション |
コネクタ | 10ピン ターミナルブロック CAGE CLAMP® コネクション(4入力, COM, GND, 4出力) |
LED | |
システム | 電源 ×1, システムレディ ×1 |
LAN | 100/1000M ×4 |
シリアル | Tx ×2, Rx ×2 |
プログラミング | 診断 ×1 |
ワイヤレス信号強度 | セルラー/Wi-Fi ×12 |
ボタン | |
デフォルトにリセット | デバイスをファクトリデフォルト値にリセット |
メカニカル | |
ハウジング | AI 5052 + ADC 12 |
重量 | 2.2 kg |
サイズ | ・220 × 134 × 88 mm (ウォールマウント耳なし) ・270 × 134 × 88 mm (ウォールマウント耳付) |
マウンティング | 壁 |
環境 | |
動作温度 |
|
保管温度 | -40~85℃ |
相対湿度 | 5~95% (結露なきこと) |
耐震 | 7.9 m/s2 @ EN 50155ランダム波, 5-150 Hz, 5時間 per axis |
耐衝撃 | 50 m/s2 @ EN 50155,半正弦波, 30ミリ秒 |
コンフォーマルコーティング | EN 50155 Tx |
電源 | |
入力電圧 | 24~110 VDC (EN 50155ノーマル入力電圧: 24/48/72/96/110 V |
入力電流 | 1.66 A @ 24 VDC; 0.36 A @ 110 VDC |
電源消費量 | 40 W以下 (USBポートとMini-PCIeモジュールに外部負荷がある場合) |
電源とシャーシ間アイソレーション | 1400 VDC (EN 50155 power interuption class S2) |
コネクタ | M12 4ピン A-coded (2ピン M12, V+, V-) |
規格および認証 | |
安全 | UL 60950-1, CSA C22.2 No. 60950-1-03, EN 60950-1 |
EMC | EN 55022 Class A, EN 55024-4-2, EN 55024-4-3, EN 55024-4-4, FCC Part 15 Subpart B Class A |
グリーン製品 | RoHS, CRoHS, WEEE |
鉄道輸送 | EN 50155, EN 50121-4, EN 45545, NFPA 130 |
信頼性 | |
アラートツール | ビルトインブザーおよびRTC (リアルタイムクロック) |
自動リブートトリガ | ビルトインWDT (ウォッチドッグタイマ) |
保証 | |
保証期間 | 5年間 |
詳細 | MOXA社 製品保証方針 |
注意 | ハードウェア仕様は、組込みコンピュータ本体には適用されますが付属品には適用されません。特に、電源アダプタやケーブルなどの付属品にはワイド温度範囲が適用されません。 |
ソフトウェア仕様
Linux | |
OS | Debian 8 |
---|---|
Web Server (Apache) | Webサイトの作成と管理が可能。PHPとXMLをサポート |
Terminal Server (SSH) | SSHは、接続された任意のネットワークからセキュアな暗号化されたコンソールへのリモートログインが可能 |
Kernel | GNU/Linux 4.1 System Shell: dash, bash Text Editor: vim, nano |
ファイルシステム | Ext2, Ext3, Ext4 |
インターネットプロトコルスイート | TCP, UDP, IPv4, IPv6, SNMPv2, ICMP, ARP, HTTP, CHAP, PAP, DHCP, NTP, NFS, SSH, PPP, SFTP, RSYNC, SSL |
プログラミング言語サポート | PHP, Perl, Python |
インターネットセキュリティ | OpenVPN, iptables |
暗号化ハードウェアアクセラレータ | AES, SHA, OpenSSL |
セルフ診断 | ソフトウェアを使用してシステムおよびハードウェアコンポーネントのステータスをチェック |
Linux Board Support Packages (BSP) | GCC C/C++クロス開発ツールチェーン:Bootloader/Kernel/filesystem |
セルラーネットワーク |
|
ウオッチドッグ | ユーザが指定した時間間隔でシステムをリセットするハードウェア機能(Linux標準提供) |
アプリケーション開発ソフトウェア |
|
ソフトウェア保護 | ユーザ実行ファイルのための暗号ツール(Moxa特許) |
ワイヤレス通信マネージメントツール | ワイヤレスインターフェイスのマネージメントのためのSWユーティリティとSDK, シングルモデム上のデュアルSIMのマネージメントサポート |
サイズ (単位 = mm)
![詳細](/storage/UC-8580_Series_img_05.gif)
サイズ (単位 = mm)
![詳細](/storage/UC-8580_Series_img_06.gif)
UC-8580-LX | 車両と地上間コンピューティングプラットフォーム、マルチWWANポート、-25~55℃動作温度 |
---|---|
UC-8580-T-LX | 車両と地上間コンピューティングプラットフォーム、マルチWWANポート、-40~70℃動作温度 |
UC-8580-T-CT-LX | 車両と地上間コンピューティングプラットフォーム、マルチWWANポート、-40~70℃動作温度、コンフォーマルコーティング |
オプショナルアクセサリ
コネクタ | ||
CBL-M12XMM8PRJ45-BK-100-IP67 | 1m X-coded M12-to-RJ45 Cat-5E UTPギガビットイーサネットケーブル, 8ピン(M)M12コネクタ, IP67保護等級 | |
---|---|---|
CBL-M12XMM8PRJ45-BK-200-IP67 | Phoenix Contact 8ピン(M)X-coded M12-to-RJ45 Cat.5e UTP ギガビットイーサネットケーブル, 2m, IP67保護等級 | |
M12A-4PFF-IP67 | Phoenix Contact 4ピン(F)A-codedコネクタ | |
M12A-4PMM-IP67 | Phoenix Contact 4ピン(M)A-codedコネクタ | |
M12X-8PMM-IP65 | Phoenix Contact 8ピン(M)A-codedコネクタ | |
セルラーアンテナ | ||
ANT-LTE-ASM-02 | GPRS/EDGE/UMTS/HSPA/LTE, 2 dBi, オムニダイレクショナル, ラバーダックアンテナ | |
ANT-LTEUS-ASM-01 | GSM/GPRS/EDGE/UMTS/HSPA/LTE, 1 dBi, オムニダイレクショナル, ラバーダックアンテナ | |
アンテナ | ||
ANT-GPS-OSM-05-3M | 26 dBi, 1572 MHz, GPS用LIバンドアンテナ | |
コンピューティングハードウェアアクセサリ | ||
UC-8580-4GCat3-US | LTE Cat.3モジュール 北米用, 2 SMAコネクタケーブル付, 2スクリュー | |
UC-8580-4GCat3-EU | LTE Cat.3モジュールヨーロッパ用, 2 SMAコネクタケーブル付, 2スクリュー | |
UC-8580-4GCat3-CN | LTE Cat.3モジュール 中国用, 2 SMAコネクタケーブル付, 2スクリュー | |
UC-8580-WLAN33-AC | 3x3 802.11ac/a/b/g/nモジュール, 3 SMAコネクタケーブル付 | |
ケーブル | ||
CBL-M12(FF5P)/Open-150 IP67 | Phoenix Contact 4ピン(F)A-coded M12-Open電源ケーブル, 1.5m, IP67保護等級 | |
CBL-M12(FF5P)/Open-300 IP67 | Phoenix Contact 4ピン(F)A-coded M12-Open電源ケーブル, 3m, IP67保護等級 | |
アダプタ/電源コード | ||
PWR-24270-DT-S1 | 電源アダプタ | |
PWC-C7US-2B-183 | 10A/125V US電源コード183 cm長 | |
PWC-C7EU-2B-183 | 2.5A/250Vヨーロッパ(EU)電源コード183 cm長 | |
PWC-C7UK-2B-183 | 2.5A/250V 英国(UK)電源コード183 cm長 | |
PWC-C7AU-2B-183 | 2.5A/250V オーストラリア(AU)電源コード183 cm長 | |
PWC-C7CN-2B-183 | 2.5A/250V中国(CN)電源コード183 cm長 | |
ワイヤレスLANアンテナ | ||
ANT-WDB-ARM-02 | 2.4/5.5 GHz 2 dBiデュアルバンドアンテナ, RP-SMA(M)コネクタ |
