Hall Technologies (旧Hall Research)

UH-2C-S-DP

UH-2C-R デュアルCAT5e/6ケーブル使用,リクロッキングHDMI延長器

主な製品特長

コンセントプレートフォームファクタによるすっきりしたインストレーション
Cat5eまたは Cat6ケーブルを使用してピユアーなhigh definition HDMI
オーディオビデオ信号を延長
デュアルCat6ケーブルを使用して1080i/720P @ 60mまたは1080p @ 45mドライブ
オプショナルのアダプタケーブルによりDVI-Dシングルリンク延長サポート
ピクセルクロック再アラインおよびディスプレイのためのクリーンピクセルクロックの生成
電源不要【UH-2C-Rから電源供給】

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
型番

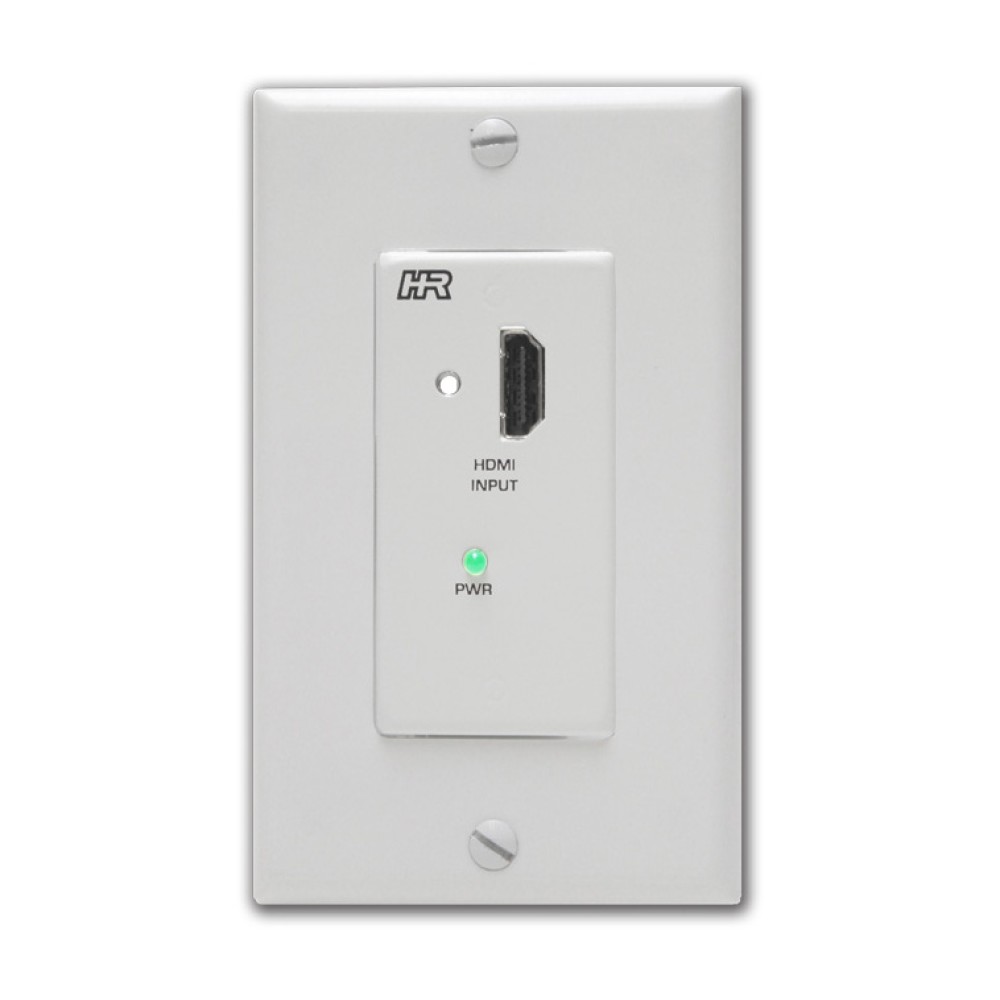

UH-2C-S-DPは、コンセントプレートに収納されたセンダーでCat5e/6ケーブルを通して HDMI™信号を延長します。このプレートは、HDMI延長用のUH-2CレシーバおよびデュアルCat5e/6ケーブルを使用する他のHall ResearchのUH-2Cシリーズと互換性があります。UH-2C-S-DPは、デュアルCat6ケーブルを使用してHDMI™ オーディオ/ビデオ信号を60m @1080i/720Pまたは45m@ 1080p延長が可能です。なお、Cat5eケーブルを使用できますが最大距離は約33%減少します。
また、品質の劣るケーブルおよび工事の場合も同様に最大距離が減少します。
UH-2C-S-DPは、HDMI™ バージョン1.2aおよび1.3と互換性があります。セットアップには、1電源だけを使用します。リモートレシーバーは、ピクセルクロックを再アラインして表示のためのクリーンなピクセルクロックを生成します。その結果、ケーブルで引き起こすスキューを取り除きます。 UH-2C-S-DPのリクロッキング機能は、さらに遠くにビデオおよびオーディオを拡張するためにユニット同士をデイジーチェーン接続することができます。これは、非常に長い距離(例えば、1080i/720Pを120mに延長）まで延長できることを意味します。ユニットは、36 x 118 x 46mmの堅牢なメタルエンクロージャに収容、電源を含んでいます。

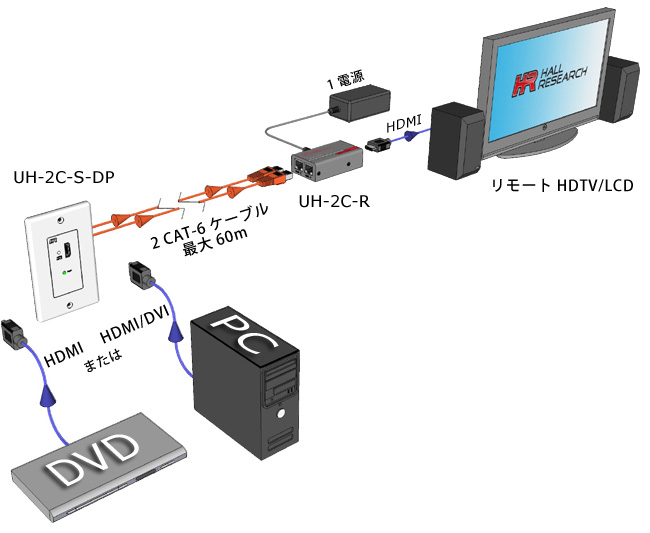

ブロックダイアグラム

サイズ	36 x 118 x 46mm
最大距離：	1080i/720p @ 200 ft 1080p @ 150 ft
マウンティング	コンセントプレート

UH-2C-S-DP	デュアルCAT5e/6コンセントタイプHDMI　延長器（センダー）
