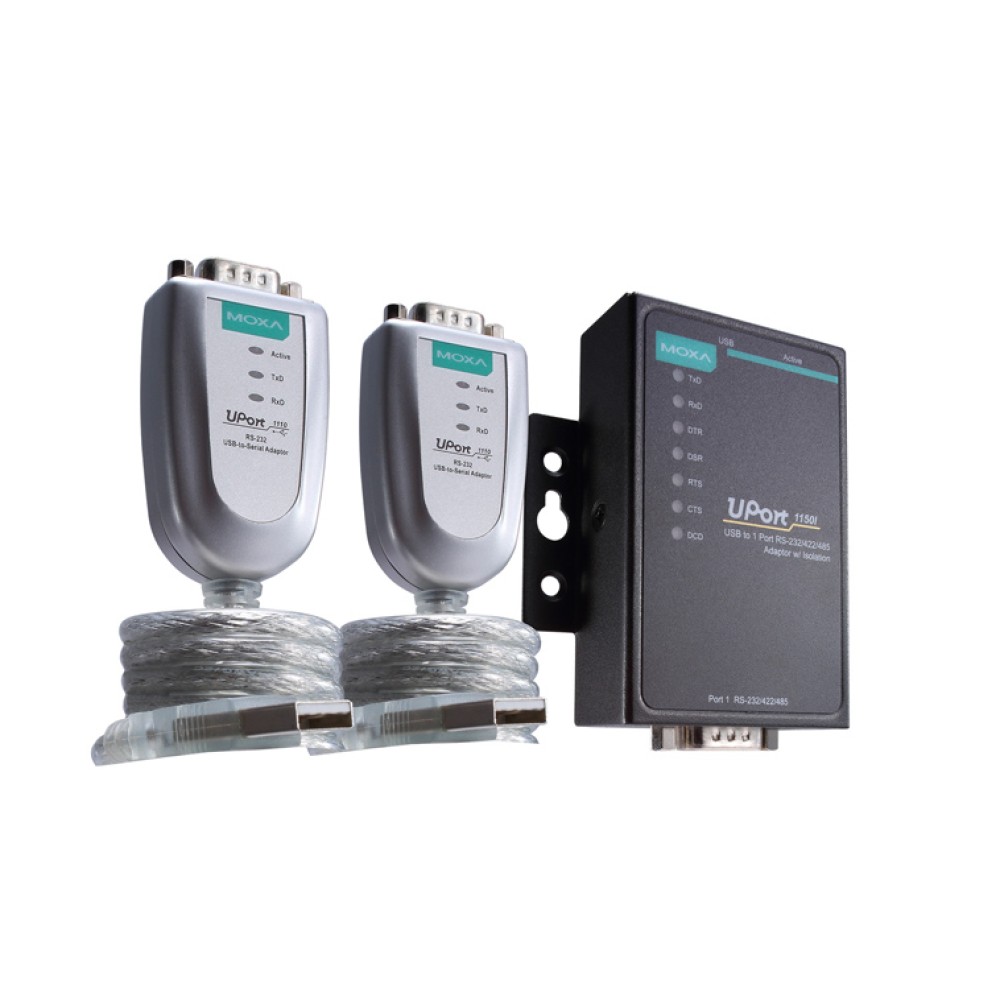

UPort 1130I
1~16ポート RS-232C,RS-422/485,およびRS-232C/422/485 USB シリアルコンバーター
主な製品特長
- Hi-Speed USB 2.0完全互換によるUSBデータ転送スピード最大480Mbpsを実現
- 最大921.6kbps高速データ転送スピード
- Windows、WinCE、および Linuxドライバサポート
- DB9/F-to-ターミナルブロックアダプタを使いワイヤリングが容易
- USB および TxD/RxDアクティビティのLED表示
- 2kV絶縁保護 (“-I”モデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
UPort® 1000シリーズ産業用USBシリアルコンバータは、ノートPCやワークステーションに標準装備されたUSBポートと、RS-232Cシリアルインターフェースを備えたデバイス間の通信を可能にします。現在、ノートPCやワークステーションは、従来、標準であったCOMポートやDB9コネクタを備えたシリアルインターフェースポートを装備していません。その代わりにUSBポートを備えています。そのためシリアルインターフェースポートを装備したデバイスと直接接続ができません。この問題を解決するのがUSBシリアルコンバータです。
UPort® 1000シリーズは、USBからRS-232C/422/485 USBへの収束も実行します。すべての製品は、従来のシリアルデバイスと互換性があり、計測器やPOSアプリケーションに最適です。
![](/storage/UPort1000_Series_img_01.jpg)
![](/storage/UPort1000_Series_img_02.jpg)
![](/storage/UPort1000_Series_img_03.jpg)
USBインターフェース | |
スピード | UPort 1100シリーズ:12 Mbps UPort 1200/1400/1600シリーズ:12 Mbps, 480 Mbps |
---|---|
USBコネクタ | UPort 1110/1130/1130I/1150:USB Type A UPort 1150I/1200/1400/1600シリーズ:USB Type B |
USB規格 | UPort 1100シリーズ:USB 1.0/1.1 準拠, USB 2.0準拠 UPort 1200/1400/1600シリーズ:USB 1.1/2.0準拠 |
シリアルインターフェース | |
ポート数 | UPort 1100シリーズ:1 UPort 1200シリーズ:2 UPort 1400シリーズ:4 UPort 1600-8シリーズ:8 UPort 1600-16シリーズ:16 |
コネクタ | DB9/M |
ボーレート | 50 bps~921.6 kbps |
データビット | 5, 6, 7, 8 |
ストップビット | 1, 1.5, 2 |
パリティ | None,奇数,偶数,スペース,Mark |
フロー制御 | None, RTS/CTS, XON/XOFF |
絶縁 | UPort 1130I/1150I/1250I/1450I:2kV |
シリアル規格 | UPort 1130/1130I:RS-422, RS-485 UPort 1150/1150I/1250/1250I/1450/1650-8/1650-16:RS-232C, RS-422, RS-485 |
シリアル信号 | |
RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-2線 | Data+, Data-, GND |
電源パラメータ | |
入力電圧 | UPort 1100/1250/1410/1450:5 VDC UPort 1250I/1400/1600-8シリーズ:12~48 VDC UPort 1600-16シリーズ:100~240 VAC |
入力電流 | UPort 1110:30 mA @ 5 VDC UPort 1130:60 mA @ 5 VDC UPort 1130I:65 mA @ 5 VDC UPort 1150:77 mA @ 5 VDC UPort 1150I:260 mA @ 5 VDC UPort 1250:360 mA @ 5 VDC UPort 1250I:200 mA @ 12 VDC UPort 1410/1450:260 mA @ 12 VDC UPort 1450I:360 mA @ 12 VDC UPort 1610-8/1650-8:580 mA @ 12 VDC UPort 1600-16シリーズ:220 mA @ 100 VAC |
メカニカル | |
筐体 | UPort 1110/1130/1130I/1150:ABS + ポリカーボネート UPort 1150I/1200/1400/1600シリーズ:メタル |
サイズ | UPort 1110/1130/1130I/1150:37.5 × 20.5 × 60 mm UPort 1150I:52 × 80 × 22 mm UPort 1200シリーズ:77 × 26 × 111 mm UPort 1400シリーズ:204 × 30 × 125 mm UPort 1600-8シリーズ:204 × 44 × 125 mm UPort 1600-16シリーズ:440 × 45.5 × 198.1 mm |
重量 |
|
環境 | |
動作温度 | 0~55℃ |
保管温度 (パッケージ含む) | UPort 1100シリーズ:-20~70℃ UPort 1200/1400/1600シリーズ:-20~75℃ |
相対湿度 | 5~95% (結露なきこと) |
規格および認証 | |
EMC | EN 55032/24 |
EMI | CISPR 32, FCC Part 15B Class 1 |
EMS |
|
安全 | UPort 1250/1250I/1410/1450/1450I/1610-8/1610-16/1650-8/1650-16:UL 60950-1 |
宣言 | |
グリーンプロダクト | RoHS, CRoHS, WEEE |
MTBF | |
時間 | UPort 1100シリーズ:1,949,025時間 UPort 1200シリーズ:563,179時間 UPort 1410:394,441時間 UPort 1450/1450I:546,770時間 UPort 1610-8:208,413時間 UPort 1650-8:186,567時間 UPort 1610-16:138,704時間 UPort 1650-16:120,001時間 |
規格 | MIL-HDBK-217F Telcordia (Bellcore), GB |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm)
![サイズ](/storage/UPort1000_Series_04.gif)
![サイズ](/storage/UPort1000_Series_05.gif)
![サイズ](/storage/UPort1000_Series_06.gif)
UPort 1130I | USBインターフェース:USB 1.1 シリアル規格:RS-422/485 シリアルポート数:1 絶縁:2 kV ハウジング材質:ABS+PC 動作温度:0 ~ 55°C |
---|
オプショナルアクセサリ
ケーブル | |
NP21101 | DB25/M to DB9/Fシリアルケーブル (RS-232伝送用) 30cm |
---|---|
CBL-F9M9-20 | DB9/F to DB9/Mシリアルケーブル 20cm |
CBL-F9M9-150 | DB9/F to DB9/Mシリアルケーブル 1.5m |
CBL-RJ45SF9-150 | RJ45 to DB9/Fシリアルシールドケーブル 1.5m |
CBL-USBA/B-100 | USB Type A to USB Type Bケーブル 1m |
コネクタ | |
Mini DB9F-to-TB | DB9/F to ターミナルブロックコネクタ |
ADP-RJ458P-DB9F | DB9/F to RJ45コネクタ |
ワイヤレスアダプタ | |
A-ADP-RJ458P-DB9F-ABC01 | DB9/F to RJ45コネクタ (ABC-01用) |
ウォールマウンティングキット | |
WK-35-01 | ウォールマウンティングキット 2プレート 6スクリューネジ 35×44×2.5mm |
UPort 1100シリーズ 製品一覧
UPort 1110 | 4ポートおよび7ポート 産業グレード USB hub |
UPort 1130 | 1~16ポート RS-232C,RS-422/485,およびRS-232C/422/485 USB シリアルコンバーター |
UPort 1130I | 1~16ポート RS-232C,RS-422/485,およびRS-232C/422/485 USB シリアルコンバーター |
UPort 1150 | 1~16ポート RS-232C,RS-422/485,およびRS-232C/422/485 USB シリアルコンバーター |
UPort 1150I | 1~16ポート RS-232C,RS-422/485,およびRS-232C/422/485 USB シリアルコンバーター |
