BB-USR604

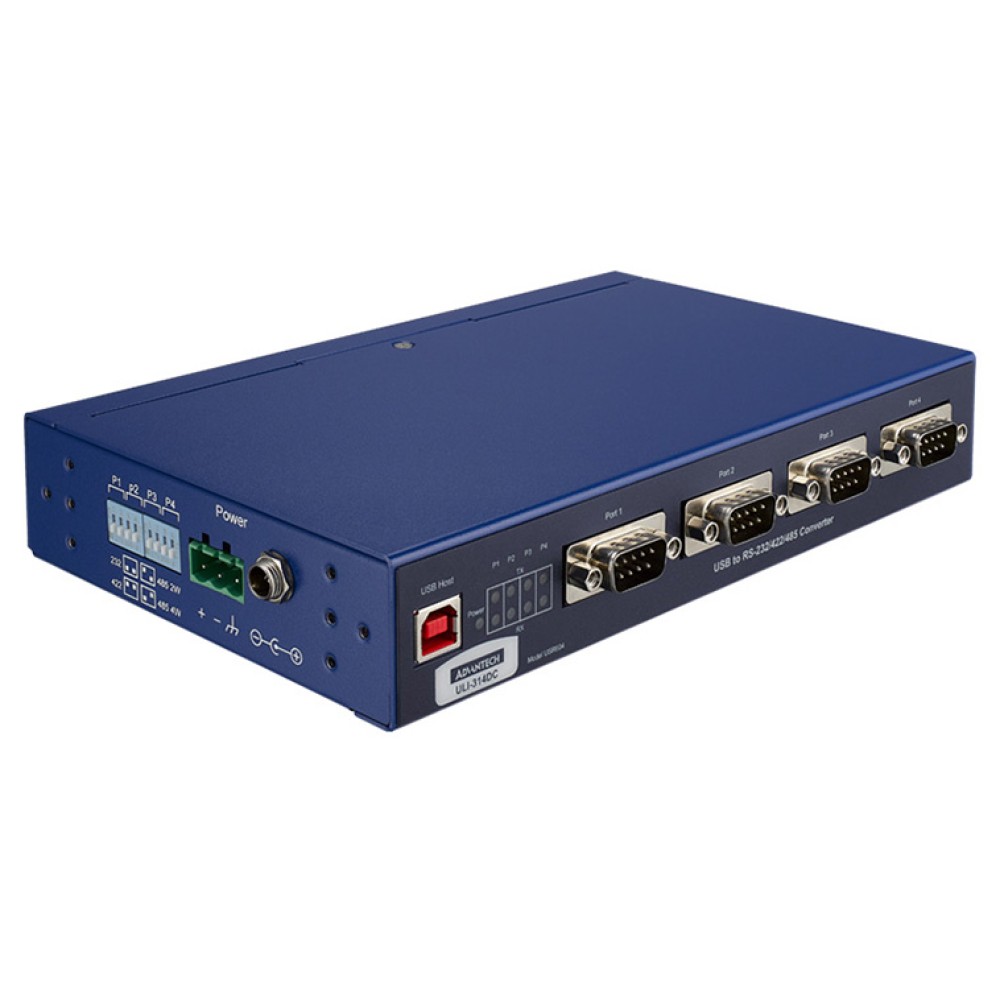

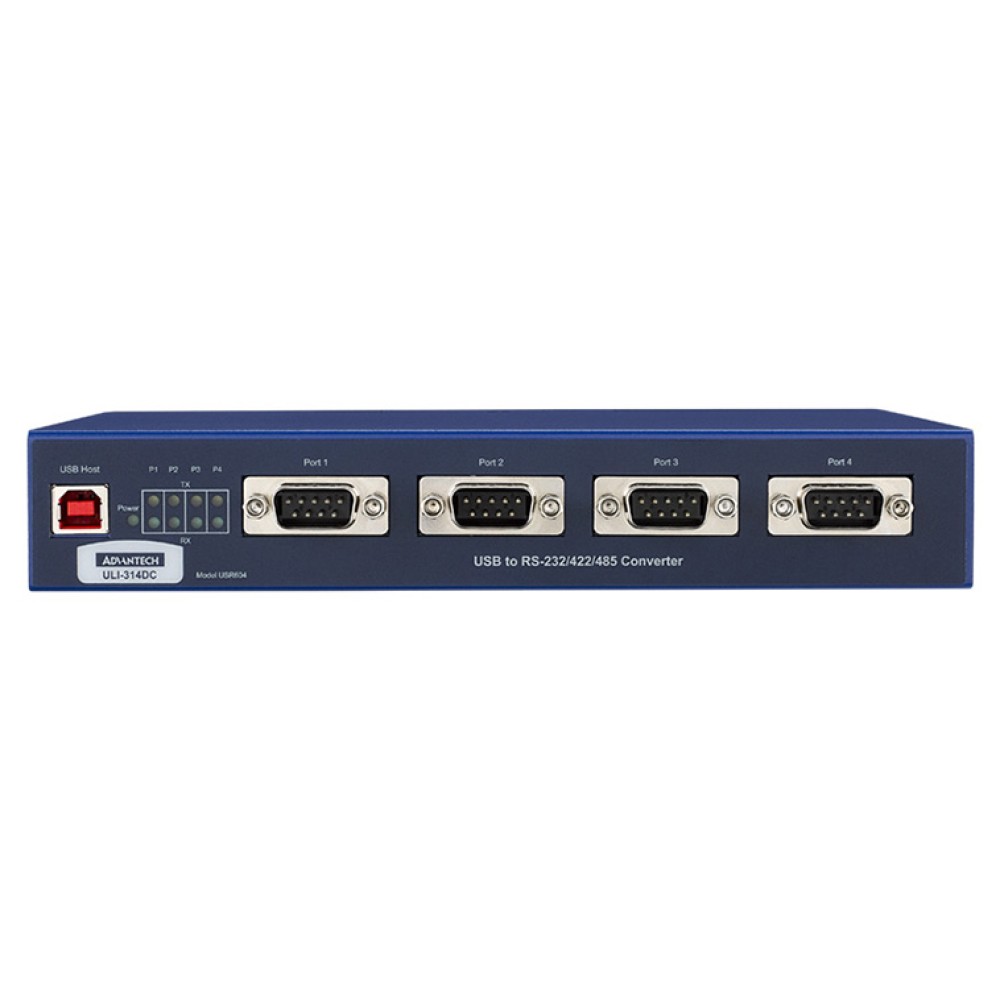

産業用 2ポートおよび4ポート“USB－シリアル”コンバーター
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ハイリテンションUSBコネクタ - 標準USBケーブルを使い1.54kg (15N) 引っ張り強度に耐える
- 苛酷な環境に対応する長寿命の堅牢なメタルケース
- 2kV ポート・ツー・ポートアイソレーションサポートにより接続されたすべてのデバイスのアイソレーション
- 極端な環境に対応するワイド動作温度
- 苛酷な環境に必要とする衝撃、振動 および 落下対応設計
- 高ESD 保護 - 15kV 空気、8 kV 接触
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ

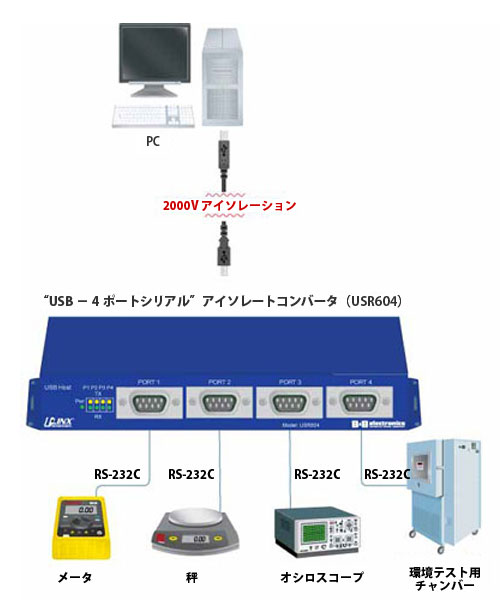

産業グレード“USB - シリアル”コンバータは、USBインターフェースのみを備えたPCに2または4 RS-232C/422/485ポートを追加することができます。USR602およびUSR604は、2kVのポートアイソレーションをビルトインした堅牢な仕様をサポートします。これは、アップストレームPCがダウンストレームのシリアルデバイスからアイソレーションされまた、ダウンストレームのシリアルデバイスは、お互いおよびアップストリームのPCからアイソレーションされることを意味します。苛酷な環境に対応する堅牢なメタルエンクロージャ (パネルおよびDINレールマウントオプション付)、高いESD保護、耐衝撃、帯振動およびワイド動作温度範囲を備えています。
アプリケーション
産業用製造現場、計測、電力ユーティリティ、研究所
| シリアル技術 | |
| RS-232C | TD、RD、RTS、CTS、DTR、DSR、DCD、GND |
|---|---|
| RS-422/485 4線 | TDA(-)、RDA(-)、TDB(+)、RDB(+)、GND |
| RS-485 2線 | DATA A(-)、DATA B(+)、GND |
| コネクタ | DB9/M |
| データレート | 921.6Kbps |
| アイソレーション | 2kV - ポート・ツー・ポート |
| サージ保護 | ±1kV信号ポート |
| 産業バス | Modbus ASCII/RTU |
| バイアス | 受信ラインに1KΩ接続(RS-422/485モード) |
| USB技術 | |
| USB互換性 | 1.1 および 2.0 |
| スピード | 1.5、12、480Mbps |
| コネクタ | USB Type Bハイリテンション(15N/1.53kg引っ張り強度) |
| OS | Windows 2000、XP (32/64bit)、Vista (32/64bit)、7 (32/64bit)、2003 & 2008 Server (32/64bit) |
| 電源 | |
| 電源供給 | 外部 (デュアル入力) |
| 電源コネクタ | ターミナルブロック、ロック式バレルプラグ |
| 入力電圧 | 10 ～ 48VDC |
| 電力消費量 | 最大4.5W |
| 表示 | |
| 電源 | グリーンLED |
| TD/RD (各ポート) | グリーン/アンバーLED |
| メカニカル | |
| サイズ | 20.3 × 3.5 × 12.0 cm |
| エンクロージャ | IP 30、メタル |
| 重さ | 0.68kg |
| MTBF | 451,098時間 |
| MTBF計算方法 | MIL 217F Parts Count Reliability |
| 環境 | |
| 動作温度 | -40 ～ 80℃ |
| 保管温度 | -40 ～ 85℃ |
| 動作湿度 | 0～95% (結露なきこと) |

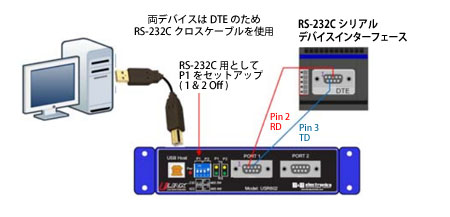

USR60xのRS-232CモードDTE、他のRS-232C DTEデバイスとの接続はヌル (クロス接続) ケーブル使用

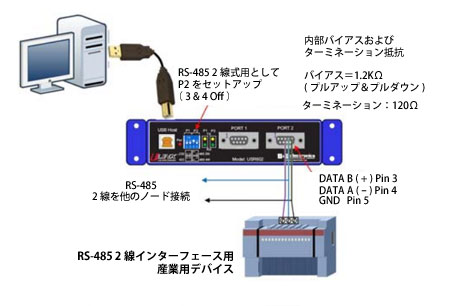

RS-485 2線式ネットワーク接続

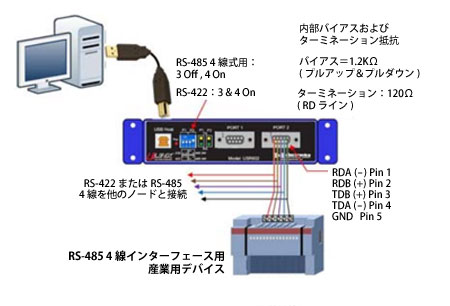

RS-422デバイス または RS-485 4線式ネットワーク接続
| BB-USR604 | 産業用2ポートUSB - シリアルコンバータ アイソレーションサポート |
|---|---|
| BB-MDR-20-24 | DINレール 24VDC 24W 電源 |
