UV1
産業用 2ポートおよび4ポート“USB－シリアル”コンバーター
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番

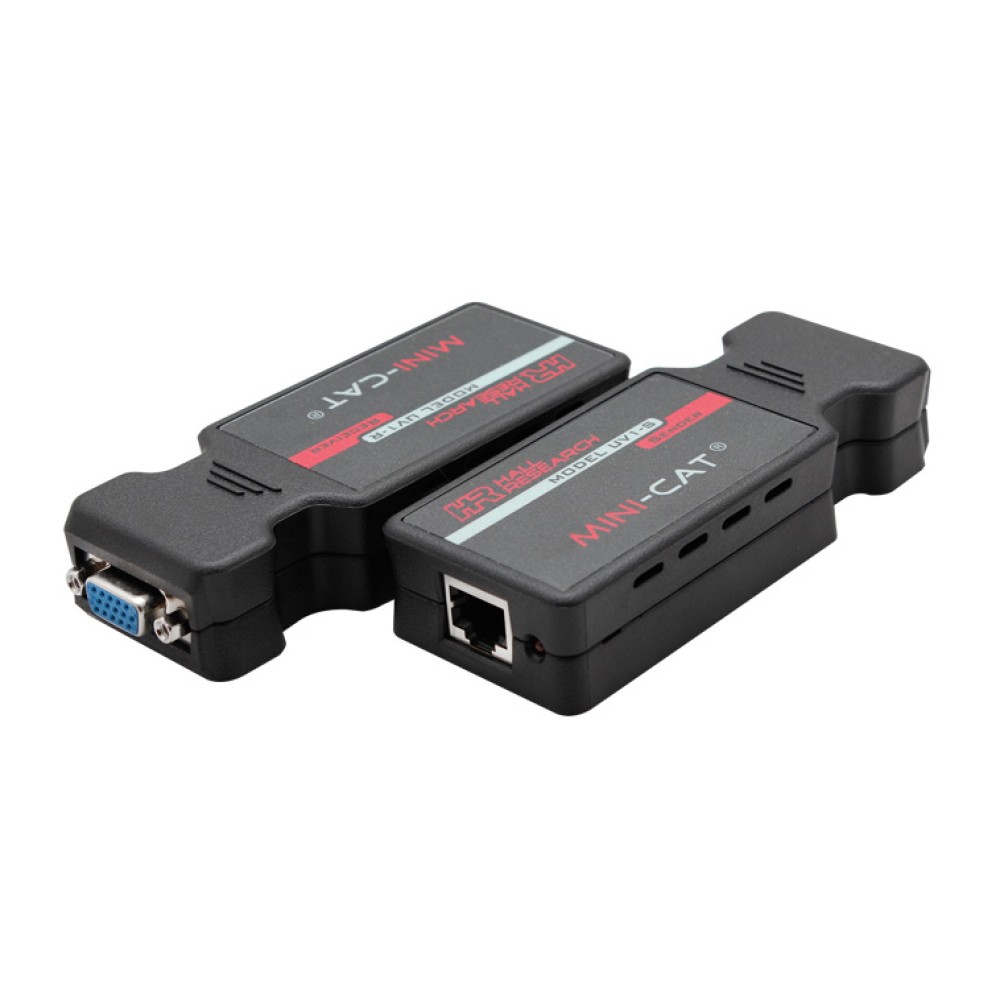

MiniCat UV1は、UTP(Cat5)ケーブルを使用してVGA信号を延長するエクステンダで送信側(UV1-S)および受信側(UV1-R)のペアーで構成されます。PCのVGA信号は、送信側UV1-Sコンバータから特定のフォーマットに変換され一般のLANに使われているRJ-45コネクタ付のカテゴリ5UTPケーブルを介して送信されます。一方、リモートエンドのUV-1Rは、Cat5信号を元のVGA信号に変換してモニタ、プロジェクタなどのディスプレに送ります。UV1-SおよびUV1-Rは、HD-15ビデオコネクタおよびRJ-45 Cat5ケーブル用のコネクタをもつ小型のプラスティックケースに収納されています。電源を供給する電源アダプタは、ペアーとなるコンバータのどちらかに接続されます。MiniCatは、減衰もなくVGA信号を最大150mまで延長することができます。
- Cat5ケーブルを使いVGA信号を最大150mまで延長できます
- 1600×1200の解像度をサポート
- 帯域幅250Mhzをサポートする信号のバッファアリング
- 長距離ケーブルを使用した際に生じる受信イメージの減衰の調整
- 設計、製造とも米国製
- 電源アダプタおよびVGAケーブル1本同梱

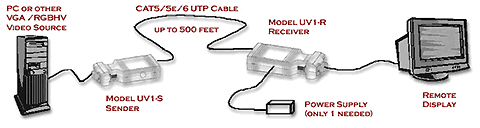

アプリケーション
| 型番 | UV-1 |
|---|---|
| 電源 | From utility-power (mains) outlet, through included external power adapter. Output Voltage : 6v to 9v DC Center-Positive. Current requirement 500 ma max |
| 最大距離 | 最大 150m延長 VGA and Component Video models, or 1200 ft (365 m) for Composite Video and Audio models |
| 解像度 | 1600×1200(ノーインタレス ～ 85Hz) |
| Standards | VGA, SVGA, XGA, or UXGA video |
| Video Types | VGA through UXGA, RGBS, RGsB (sync on green), or YpbPr |
| 寸法 | 0.8"(H)×1.7"(W)×4.5"(L) |
| 重さ | 2lbs. (shipping) |
| UV-1 | VGA⇒Cat5変換エクステンダ |
|---|
